rizoma LBX208 User manual
ITA – Prima di iniziare
Siamo lieti di darvi il benvenuto nel mondo Rizoma, e ci complimentiamo con voi per l’ottima scelta effettuata. Vi invitiamo a seguire scrupolosamente le indicazioni riportate in questa guida,
che consentono di montare e utilizzare correttamente il prodotto e sfruttare appieno tutte le funzionalità di cui dispone. Per la Vostra tutela e sicurezza, Rizoma consiglia espressamente
di far eseguire il montaggio del prodotto da personale Tecnico specializzato. Installare, riparare o fare manutenzione in maniera impropria, può essere causa di incidenti. Conservare la
presente guida per l’utente quale riferimento per il futuro. RIZOMA declina pertanto ogni responsabilità per eventuali danni, di qualsivoglia tipo, che possano, direttamente o indirettamente,
derivare a persone o cose, in conseguenza dell'errato montaggio o della mancata osservanza di tutte le indicazioni di montaggio di seguito riportate. Vi invitiamo, inoltre, ad attenervi alle
disposizioni del codice della strada nazionale ed alle ulteriori normative in vigore nel vostro Paese.
ENG – Before you start
We are pleased to welcome you into the world of RIZOMA, and we congratulate you for your excellent choice. Please carefully follow the instructions in this guide, which will allow you to
mount and use the product correctly and enjoy all the features it has. For your protection and safety, RIZOMA expressly recommends that you have the installation of the product performed
by skilled personnel. Improper installation, repair or maintenance, can cause accidents. Keep this user guide as a reference for the future. RIZOMA accepts no liability for any damage, of any
kind, which may be caused, directly or indirectly, to persons or things as a result of incorrect assembly or failure to observe all the assembly instructions. We also invite you to comply with
the provisions of the Highway Code and Traffic rules and/or to additional regulations in force in your Country.
FRA – Avant de commencer
Nous sommes heureux de vous accueillir dans le monde Rizoma, et nous vous félicitons de votre excellent choix. Nous vous invitons à suivre scrupuleusement les instructions de ce guide,
qui vous permettrons de monter et utiliser le produit correctement et profiter de toutes les fonctionnalités dont il dispose. Pour votre protection et votre sécurité, Rizoma recommande
expressément l’installation du produit par une personne techniquement spécialisée. Installer, réparer ou entretenir de façon inadaptée, peuvent causer des accidents. Conserver ce
guide de référence pour l’historique de ce produit. RIZOMA décline donc toute responsabilité pour tout dommage, de quelque nature que ce soit, qui pourrait être causé, directement ou
indirectement, à des personnes ou à des choses, par suite d'un montage incorrect ou du non-respect de toutes les instructions de montage données ci-après. Nous vous demandons
également de respecter les dispositions du code de la route national et des autres réglementations en vigueur dans votre pays.
DEU – Bitte beachten Sie
Vielen Dank zu Ihrer Kaufentscheidung für ein Qualitäts-Produkt aus dem Hause RIZOMA. Damit Sie das maximale Fahrvergnügen durch den Neuerwerb genießen können, bitten wir
Sie den Anweisungen in diesem Handbuch zu befolgen und dieses als Referenz aufbewahren. Zu Ihrer eigenen Sicherheit empfiehlt RIZOMA ausdrücklich, die Montage des Produktes
durch Fachpersonal durchführen zu lassen. Bitte beachten Sie, dass eine unsachgemäße Montage, Wartung / Pflege oder Reparaturen zu Unfällen bzw. erlöschen der Gewährleistung zur
Folge haben kann. RIZOMA übernimmt keine Haftung für Schäden jeglicher Art, die direkt oder indirekt Personen oder Sachen als Folge einer fehlerhaften Montage oder Nichtbeachtung
aller Montageanweisungen entstehen können. Wir bitten Sie auch, die Bestimmungen der Straßenverkehrsordnung und der Verkehrsregeln und/oder zusätzliche in Ihrem Land geltende
Vorschriften einzuhalten.
ESP – Antes deempezar
Noscomplacedarle la bienvenidaalmundoRizoma,ylefelicitamosporsuexcelente elección.
Por favorsiga cuidadosamente lasinstrucciones de esta guía. Hacer uso de estas, garantiza una correcta instalación, para un mayor disfrute y durabilidad del producto. Para suprotección
yseguridad,Rizomarecomienda expresamente, quese haga uso de personal especializado para la correcta instalación delproducto.Instalación,reparaciónomantenimiento deforma
inadecuada,pueden causaraccidentes. Conserve este manualcomoreferenciapara elfuturo. Por lo tanto, RIZOMA declina toda responsabilidad por cualquier daño, de cualquier tipo, que
pueda, directa o indirectamente, derivar a personas o cosas, como resultado de un montaje incorrecto o del incumplimiento de todas las instrucciones de montaje a continuación. También lo
invitamos a cumplir con las disposiciones del código de circulación nacional y las demás regulaciones vigentes en su país.
Benvenuto in Rizoma
Welcome to Rizoma
User Manual Rev.: 00
ITA !– Attenzione: alcuni componenti vengono montati solo per il trasporto. Serrare tutti i dispositivi di fissaggio con opportune coppie di serraggio prima
della guida.
La non osservanza delle istruzioni precedute da questo simbolo, può creare situazioni di pericolo e causare gravi lesioni personali e anche la morte.
1. Leggere e seguire attentamente le presenti istruzioni, parte essenziale del prodotto. Per qualsiasi dubbio riguardo l’installazione e l’utilizzo del prodotto, contattare un
rivenditore autorizzato RIZOMA (su www.rizoma.com).
2-Per una corretta installazione tutti i serraggi devono essere effettuati dopo il posizionamento corretto degli accessori e senza forzare i punti mobili una volta bloccati,
per non compromettere la tenuta e il corretto funzionamento del prodotto.
3-Dopo l’installazione dei prodotti Rizoma è importante controllare il corretto funzionamento di tutte le parti del motoveicolo, incluso ma non limitato a freni,frizione,luci,a
cceleratore,sterzo. Inoltre è estremamente consigliato ripetere periodicamente questi controlli , anche dopo lunghi viaggi e periodi di fermo.
Tutti i prodotti Rizoma richiedono regolare ispezione e manutenzione. Maggiore è il loro utilizzo maggiore deve essere la frequenza dei controlli. In caso si rilevino parti
mancanti, danneggiate, consumate o con un’ aspetto irregolare consultare immediatamente il rivenditore Rizoma prima di utilizzare il motoveicolo. In ogni caso mai
cercare di riparare o modificare i prodotti Rizoma o le sue parti, in ogni caso sostituire con componenti originali Rizoma.
I prodotti Rizoma possono non essere compatibili con il vostro motoveicolo o con altri accessori after market precedentemente installati. Per la vostra sicurezza Rizoma
consiglia di contattare sempre il rivenditore Autorizzato di fiducia.
O.E.M.: componenti originali.
ENG !– Attention: This component comes assembled for shipping purposes only. Tighten all fasteners to appropriate torque specifications before riding.
Descriptions preceded by this symbol contain information, instructions, or procedures, which, if not followed, may result in death or serious injury.
1. Carefully read, understand and follow these instructions, they are an essential part of the product. If you have any doubt whatsoever regarding the installation or use of
your RIZOMA product, please see your authorized RIZOMA dealer for assistance (on www.rizoma.com).
2- For correct installation, all tightening has to be done after the correct positioning of the accessories without restricting the moving parts, to not compromise the
correct functioning of the product.
3-After installing any Rizoma product, please check that all related components of the motorbike function e.g. brakes, throttle, clutch, lights and steering. We strongly
suggest to repeat these checks periodically, especially after long trips or prolonged periods of not using the bike.
Your RIZOMA products require regular inspection and maintenance. The more you ride the more often you must inspect your RIZOMA products. If your products are
leaking, bent, deformed, cracked, chipped or worn, no matter how slight, immediately have a RIZOMA dealer inspect the products before you ride again. In any case never
try to repair or modify the Rizoma products or their components, always replace with Rizoma original components.
Rizoma products may not be compatible with your motorcycle or with other aftermarket equipment installed before. For your safety Rizoma suggests to always contact
your RIZOMA dealer.
O.E.M.: original equipment manufacturer.
Condizioni generali
General conditions
LBX208
PART NUMBER
ITA – Consultare il sito internet www.rizoma.com, nella sezione Leve Freno/Frizione "ADJUSTABLE PLUS" cliccare "DOWNLOAD", per
scaricare il documento d'approvazione ABE in formato PDF.
ENG – Consult the website www.rizoma.com, in Brake/Clutch levers "ADJUSTABLE PLUS" section click "DOWNLOAD" to download the PDF
document approval ABE.

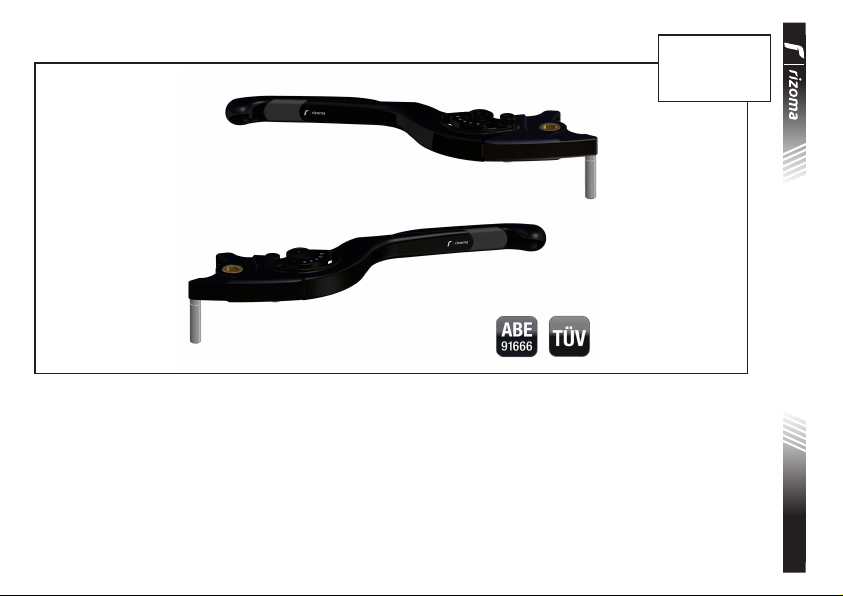

Kit leve freno
Brake levers kit
ITA !– Prima di iniziare il montaggio verificare la completezza del
kit. Il livello di difficoltà e il tempo di montaggio non comprendono lo
smontaggio dei componenti OEM. Attenzione: Prima di procedere
all'installazione, assicurarsi che la moto si trovi in una posizione
stabile, perchè la moto in bilico potrebbe causare danni a cose o a
persone o ferimenti. ATTENZIONE: PER LA PULIZIA DEL PRODOTTO
NON UTILIZZARE DETERSIVI, SGRASSATORI, PRODOTTI AGGRESSIVI
O SPUGNE ABRASIVE CHE POTREBBERO ROVINARE O GRAFFIARE IL
PRODOTTO, MA UTILIZZARE ESCLUSIVAMENTE DETERGENTI NEUTRI
CON ACQUA FREDDA.
ENG !– Before you start mounting the product please check the
completeness of the kit on the part list. The difculty level and the time
of assemblage shown do not include the removal of OEM components.
Warning: Make sure that your motorbike is standing firmly before
you start work, as a fall may lead to damage to the motorbike or
injury to you or others. WARNING: TO CLEAN YOUR PRODUCT DON'T
USE DETERGENT, AGGRESSIVE PRODUCTS OR ABRASIVE SPONGE
THAT CAN DAMAGE OR SCRATCH YOUR PRODUCT, BUT USE ONLY
NEUTRAL DETERGENT WITH COLD WATER.
ITA !– Un’installazione non corretta delle leve potrebbe influire
negativamente sulle prestazioni dei freni o frizione, provocando incidenti,
lesioni personali o morte. La tua leva è dotata di una sfera di sicurezza per
evitare di infilzare o trafiggere cose o persone in caso di incidente. Non
guidare mai se la leva è rotta o danneggiata in alcun modo. Sostituire la
leva immediatamente.
ENG !– Improper installation of lever could adversely affect performance
of brakes or clutch, resulting in an accident, personal injury or death. Your
lever is equipped with a safety ball at the end to prevent impalement in the
event of a crash. Never ride if the lever is broken or otherwise damaged in
any way. Immediately replace the lever.
LIVELLO DI DIFFICOLTÀ
DIFFICULTY LEVEL
Facile
Simple
TEMPO DI MONTAGGIO
TIME OF ASSEMBLAGE 20-25 min
3 mm
LBX208
PART NUMBER
10 mm 10 mm
Kit leve freno
Brake levers kit
MONTAGGIO PERNO SWITCH LEVA SX INSTALL THREAD SHAFT LH LEVER
Step 1 LBX208
PART NUMBER
Kit leve freno
Brake levers kit
MONTAGGIO LEVA FRENO SX INSTALL LH BRAKE LEVER
Step 2
LBX208
PART NUMBER
Kit leve freno
Brake levers kit
REGOLAZIONE LEVA FRENO SX ADJUSTMENT LH BRAKE LEVER
Step 3
ITA !– Agendo sul regolatore è possibile regolare la distanza della leva freno (6 regolazioni possibili).
ENG !– Acting on the adjuster you can adjust the distance of the brake lever (6 adjustments possible).
LBX208
PART NUMBER
Kit leve freno
Brake levers kit
REGOLAZIONE LEVA FRENO SX ADJUSTMENT LH BRAKE LEVER
Step 4
LBX208
PART NUMBER
Kit leve freno
Brake levers kit

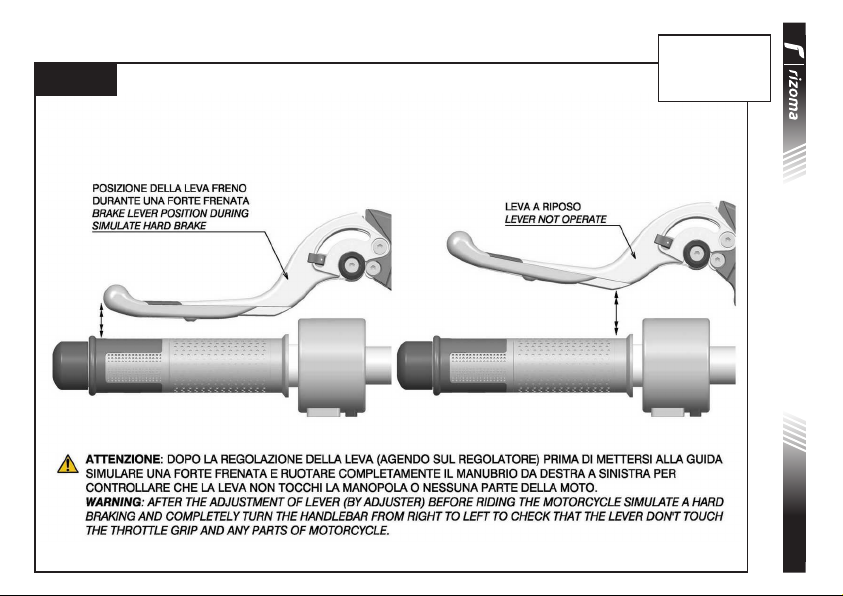

CONTROLLO LEVA FRENO SX CHECK LH BRAKE LEVER
Step 5 LBX208
PART NUMBER
Kit leve freno
Brake levers kit
