Rigol RP7000S Series User manual
R
RI
IG
GO
OL
L
用户手册
RP7000S 系列单端有源探头
2013年11 月
RIGOL Technologies, Inc.
RIGOL
RP7000S 用户手册 I
保证和声明
版权
© 2013 北京普源精电科技有限公司版权所有。
商标信息
RIGOL 是北京普源精电科技有限公司的注册商标。
文档编号
UGE21001-1110
声明
本公司产品受已获准及尚在审批的中华人民共和国专利的保护。
本公司保留改变规格及价格的权利。
本手册提供的信息取代以往出版的所有资料。
对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能，以及
因使用本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。
未经 RIGOL 事先书面许可不得影印复制或改编本手册的任何部分。
产品认证
RIGOL 认证本产品符合中国国家产品标准和行业产品标准及 ISO9001:2008 标
准和 ISO14001:2004 标准，并进一步认证本产品符合其它国际标准组织成员的
相关标准。
联系我们
如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系：
电子邮箱：service@rigol.com
网址：www.rigol.com
RIGOL
RP7000S 用户手册
II
安全术语和符号
本手册中的术语。以下术语可能出现在本手册中：
警告
警告性声明指出可能会危害操作人员生命安全的条件和行为。
注意
注意性声明指出可能导致本产品损坏或数据丢失的条件和行为。
产品上的术语。以下术语可能出现在产品上：
危险
表示您如果进行此操作可能会立即对您造成危害。
警告
表示您如果进行此操作可能会对您造成潜在的危害。
注意
表示您如果进行此操作可能会对本产品或连接到本产品的其他设备造
成损坏。
产品上的符号。以下符号可能出现在产品上：
高电压 安全警告 保护性
接地端
壳体接地端 测量接地端
RIGOL
RP7000S 用户手册
IV
目录
保证和声明 ..............................................................................................I
安全术语和符号 ..................................................................................... II
文档概述 ..............................................................................................III
RP7000S 系列单端有源探头概述..............................................................1
探头简介..........................................................................................2
一般性检查 ......................................................................................2

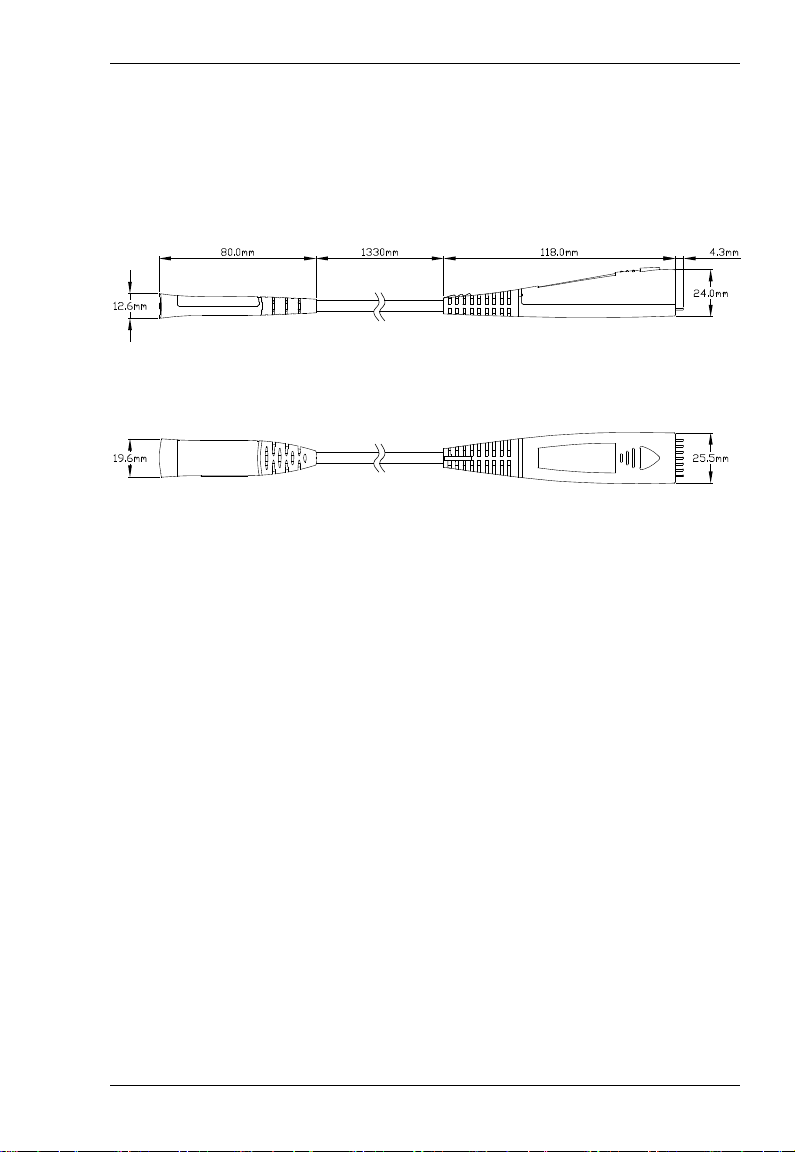

探头尺寸..........................................................................................3
附件和选件 ......................................................................................4
有源探头放大器................................................................................6
探头前端..........................................................................................7
使用 RP7000S 系列单端有源探头 .............................................................9
连接示波器 ....................................................................................10
手持式单端探头前端的使用..............................................................12
更换探头配件 .................................................................................13
调节偏移电压 .................................................................................13
校准探头........................................................................................14
保养与清洁 ........................................................................................... 15
保修概要 .............................................................................................. 16
性能指标 .............................................................................................. 17
RIGOL
RP7000S 用户手册
2
探头简介
RP7000S是针对于高频解决方案的单端有源探头。RP7000S使用快插式探头前
端，支持探头前端更换，提高了探头可用性。允许用户更换探头尖，延长探头的
使用寿命。更换不同的接地片可以适应不同的待测点间距。RP7000S与RIGOL
DS6000/DS4000系列示波器的自动识别接口兼容，可由该接口自动识别和配置。
其卡入式BNC连接器使得与示波器的连接更加方便。RP7000S提供丰富的附件和
选件，并且诸多部件采用可替换的设计原则，可 方便的应用于不同的测试测量解
决方案。
一般性检查
1．检查运输包装
如运输包装已损坏，请保留被损坏的包装或防震材料，直到货物经过完全
检查且探头通过电性和机械测试。
因运输造成探头损坏，由发货方和承运方联系赔偿事宜。RIGOL公司恕不
进行免费维修或更换。
2．检查探头
若存在机械损坏或缺失，或者探头未通过电性和机械测试，请联系您的
RIGOL 经销商。
3．检查附件
请根据本手册附件和选件一节检查随机附件，如有损坏或缺失，请联系您
的RIGOL经销商。
RIGOL
RP7000S 用户手册
4
附件和选件
本节列出了 RP7000S 系列单端有源探头套件及其标准附件。所列部件均可通过
RIGOL 订购。RP7150S单端有源探头套件（订货号为 RP7150S）包含表1所
列全部标准附件。如需单独订购附件，请参考表1。RP7080S 单端有源探头套
件（订货号为 RP7080S）包含表2 所列全部标准附件。如需单独订购附件，请
参考表2。
表1 RP7150S 单端有源探头套件（订货号为 RP7150S）标准附件
名称
订货号
数量
PCK100 有源差分探头校准套件 PCK100 1
RP7150S有源探头放大器 RP7S-0150 1
手持式单端探头前端 RP7S-0205 1
91Ω 探头尖 RP7-0405 9
尖形直接地片 RP7-0501 2
尖形弯接地片 RP7-0502 2
齿形直接地片 RP7-0503 2
齿形弯接地片 RP7-0504 2
标识环（黄、粉、浅蓝、深蓝） RP-0203 8
用户手册 RP7S-0601 1
探头包 RP7-0602 1
储物盒 RP7-0603 1
