Riello RS 44/M MZ Quick start guide

Istruzioni per installazione, uso e manutenzione

Installation, use and maintenance instructions

Montage und Bedienungsanleitung

Bruciatori di gas ad aria soffiata

Forced draught gas burners

Gas-Gebläsebrenner

20014950 (4) - 03/2015

CODICE - CODE MODELLO

MODEL - MODELL TIPO - TYPE - TYP

20015021 RS 34/M MZ 1116 T

20014903 RS 44/M MZ 1115 T

Funzionamento bistadio progressivo o modulante

Progressive two-stage or modulating operation

Zweistufig gleitender oder modulierender Betrieb

Il bruciatore è titolare di marcatura CE e conforme ai requisiti essenziali delle seguenti Direttive:

– Direttiva Compatibilità Elettromagnetica 2004/108/CE;

– Direttiva Bassa Tensione 2006/95/CE;

– Direttiva Macchine 2006/42/CE.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

In alcune parti del manuale sono utilizzati i simboli:

ATTENZIONE = per azioni che richiedono particolare cautela ed adeguata preparazione.

VIETATO = per azioni che NON DEVONO essere assolutamente eseguite.

IDENTIFICAZIONE

La Targhetta d’identificazione di prodotto riporta il numero di matricola, il modello e i principali dati tecnico-

prestazionali. La manomissione, l'asportazione, la mancanza della Targhetta d’identificazione non permette

la sicura identificazione del prodotto e rende difficoltosa e/o pericolosa qualsiasi operazione di installazione

e di manutenzione.

AVVERTENZE GENERALI

Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di ca-

mera di combustione del generatore di calore, devono corrispondere a valori ben definiti.

È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di brucia-

tore per l’abbinamento con una caldaia.

Il personale abilitato è quello avente i requisiti tecnico professionali indicati dalla legge 5 marzo 1990 n° 46.

L’organizzazione commerciale dispone di una capillare rete di agenzie e servizi tecnici il cui personale par-

tecipa periodicamente a corsi di istruzione e aggiornamento presso il Centro di Formazione aziendale.

Questo bruciatore deve essere destinato solamente all’uso per il quale è stato espressamente realizzato.

È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati a per-

sone, animali e cose da errori nella installazione e taratura del bruciatore, da un suo uso improprio, erroneo

ed irragionevole, da inosservanza del manuale d’istruzione dato a corredo del bruciatore stesso e dall’inter-

vento di personale non abilitato.

INFORMAZIONI PER L’UTENTE

Nel caso si verificassero anomalie di accensione o di funzionamento, il bruciatore effettuerà un “arresto di

sicurezza”, identificato con la segnalazione rossa di blocco del bruciatore. Per ripristinare le condizioni di

avviamento premere il pulsante di sblocco. Nel momento in cui il bruciatore riparte, la luce rossa si spegne.

Tale operazione, può essere ripetuta un massimo di 3 volte. Il ripetersi di “arresti di sicurezza” impone

l’intervento del Servizio Tecnico di Assistenza.

REGOLE FONDAMENTALI DI SICUREZZA

È vietato l’uso dell’apparecchio da parte di bambini o persone inesperte.

È assolutamente vietato tappare con stracci, carte od altro le griglie di aspirazione o di dissipazione e

l'apertura di aerazione del locale dov'è installato l'apparecchio.

È vietato qualsiasi tentativo di riparazione dell’apparecchio da parte di personale non autorizzato.

È pericoloso tirare o torcere i cavi elettrici.

È vietata qualsiasi operazione di pulizia prima di avere scollegato l’apparecchio dalla rete di alimentazio-

ne elettrica.

Non effettuare pulizie del bruciatore né di sue parti con sostanze facilmente infiammabili (es. benzina,

alcool, ecc.).

La pulizia della mantellatura deve essere fatta solamente con acqua saponata.

Non appoggiare oggetti sul bruciatore.

Non lasciare contenitori e sostanze infiammabili nel locale dov’è installato l’apparecchio.

INDICE

DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 2

Versioni costruttive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Descrizione bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Imballo - Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ingombro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Corredo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

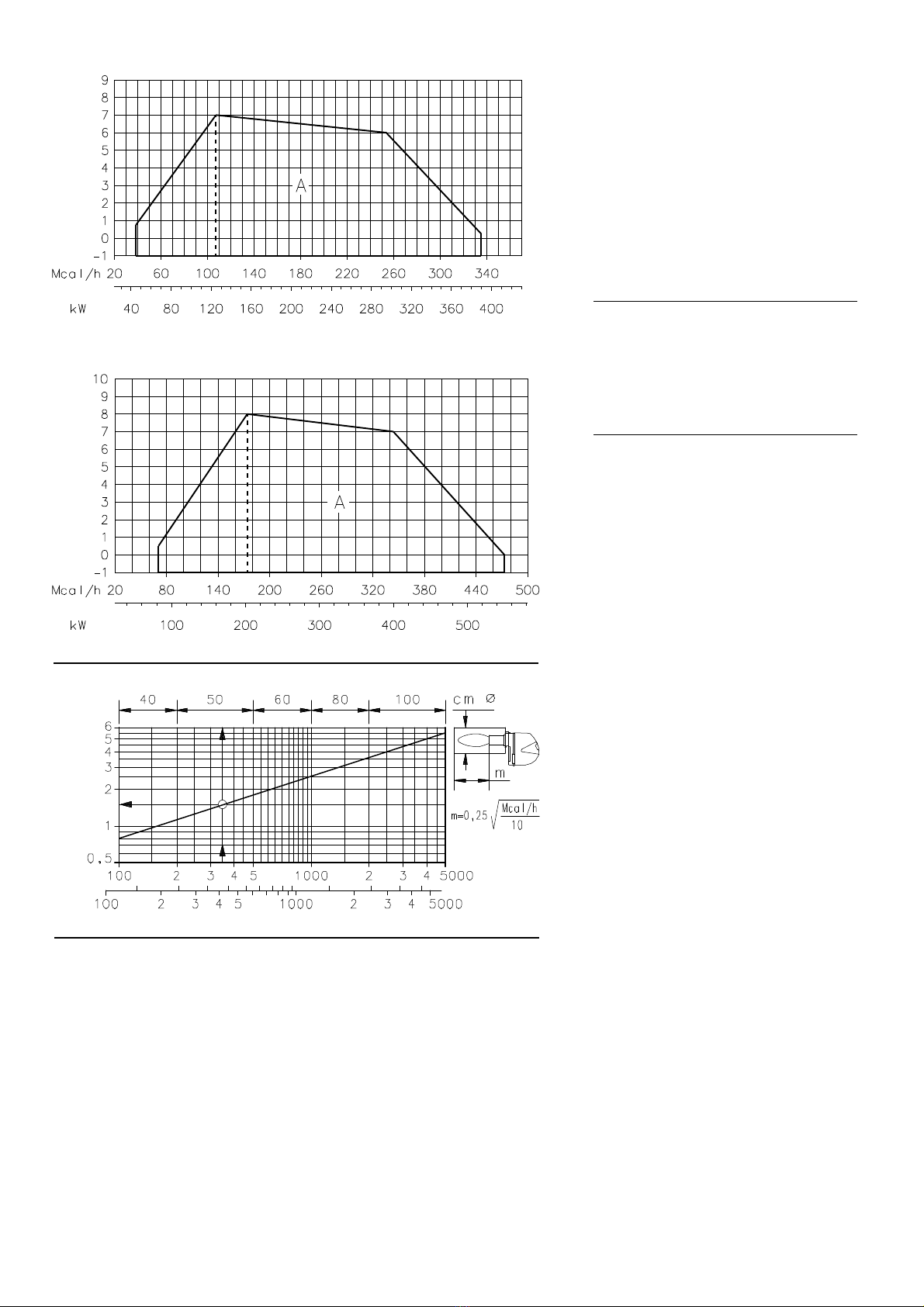

Campi di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caldaia di prova . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Caldaie commerciali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Pressione gas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLAZIONE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Posizione di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Piastra caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Lunghezza boccaglio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Fissaggio del bruciatore alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . 7

Regolazione testa di combustione . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Linea alimentazione gas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Regolazioni prima dell’accensione . . . . . . . . . . . . . . . . . . . . . . . . . 10

Servomotore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Avviamento bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Abilitazione valvola V2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Accensione bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Regolazione bruciatore: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Determinazione potenza all’accensione. . . . . . . . . . . . . . . . . . . . . 12

1 - Potenza all’accensione MIN . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2 - Potenza MAX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

3 - Potenze intermedie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4 - Pressostato aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5 - Pressostato gas di minima . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Controllo presenza fiamma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Funzionamento bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Controlli finali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Manutenzione quadro elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Inconvenienti - Cause - Rimedi . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Schema quadro elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Avvertenza

Le figure richiamate nel testo sono così indicate:

1)(A) =Particolare 1 della figura A nella stessa pagina del testo;

1)(A)p.3 =Particolare 1 della figura A riportata a pagina 3.

INFORMAZIONI SUL MANUALE DI ISTRUZIONE

INTRODUZIONE

Il manuale di istruzione dato a corredo del bruciatore:

- costituisce parte integrante ed essenziale del prodotto e non va da

esso separato; deve essere quindi conservato con cura per ogni

necessaria consultazione e deve accompagnare il bruciatore

anche in caso di cessione ad un altro proprietario o utente, oppure

in caso di trasferimento su un altro impianto. In caso di danneggia-

mento o smarrimento deve essere richiesto un altro esemplare al

Servizio Tecnico di Assistenza di Zona;

- è stato realizzato per un utilizzo da parte di personale qualificato;

- fornisce importanti indicazioni ed avvertenze sulla sicurezza

nell’installazione, la messa in funzione, l’uso e la manutenzione del

bruciatore.

CONSEGNA DELL’IMPIANTO E DEL MANUALE DI

ISTRUZIONE

In occasione della consegna dell’impianto è necessario che:

- Il manuale di istruzione sia consegnato dal fornitore dell’impianto

all’utente, con l’avvertenza che esso sia conservato nel locale di

installazione del generatore di calore.

- Sul manuale di istruzione siano riportati:

- il numero di matricola del bruciatore;

- l’indirizzo ed il numero di telefono del Centro di Assistenza più

vicino;

- Il fornitore dell’impianto informi accuratamente l’utente circa:

- l’uso dell’impianto,

- gli eventuali ulteriori collaudi che dovessero essere necessari

prima dell’attivazione dell’impianto,

- la manutenzione e la necessità di controllare l’impianto almeno

una volta all’anno da un incaricato della Ditta Costruttrice o da

un altro tecnico specializzato.

Per garantire un controllo periodico, raccomanda la sti-

pulazione di un Contratto di Manutenzione.

...................................................................................

DATI TECNICI

(1) Condizioni di riferimento: Temperatura ambiente 20°C - Temperatura gas 15°C - Pressione barometrica 1013 mbar - Altitudine 0 m s.l.m.

(2) Pressione alla presa 7)(A)p.4 con pressione zero in camera di combustione.

(3) Test di emissioni sonore effettuati secondo la normativa EN 15036-1 con accuratezza di misura ó = ± 1,5 dB, nel laboratorio di combustione

del costruttore con bruciatore funzionante su caldaia di prova alla massima potenza.

MODELLO RS 34/M MZ RS 44/M MZ

TIPO 874 T 875 T

POTENZA (1) MAX. kW 125 - 390

108 - 336 203 - 550

175 - 473

Mcal/h

MIN. kW

Mcal/h 45

39 80

COMBUSTIBILE GAS NATURALE: G20 - G21 - G22 - G23 - G25

G20 G25 G20 G25

- potere calorifico inferiore kWh/Sm3

Mcal/Sm39,45

8,2 8,13

7,0 9,45

8,2 8,13

7,0

- densità assoluta kg/Sm30,71 0,78 0,71 0,78

- portata massima Sm3/h 41 48 58 67,6

- pressione alla portata massima (2) mbar 13,1 18,4 16,7 23,2

FUNZIONAMENTO • Intermittente (min. 1 arresto in 24 ore).

• Due stadi progressivi o modulante con kit (vedi ACCESSORI).

IMPIEGO STANDARD Caldaie: ad acqua, a vapore, ad olio diatermico

TEMPERATURA AMBIENTE °C 0 - 40

TEMPERATURA ARIA COMBURENTE °C max 60

ALIMENTAZIONE ELETTRICA V

Hz 230 ~ +/-10%

50/60 - monofase

MOTORE ELETTRICO rpm

2800

300

220 - 240

2800

420

220 - 240

CORRENTE DI SPUNTO A 15 17

CORRENTE DI FUNZIONAMENTO A 3,2 3,5

CONDENSATORE MOTORE F/V 12,5/450 12,5/420

TRASFORMATORE D’ACCENSIONE V1 - V2

I1 - I2 230 V - 1 x 15 kV

1 A - 25 mA

POTENZA ELETTRICA ASSORBITA W max 600 700

GRADO DI PROTEZIONE IP40

RUMOROSITÀ (3) PRESSIONE SONORA

POTENZA SONORA dBA 68

79 70

OMOLOGAZIONE CE

VERSIONI COSTRUTTIVE CATEGORIE GAS

MODELLO ALIMENTAZIONE

ELETTRICA

LUNGHEZZA

BOCCAGLIO mm PAESE CATEGORIA

RS 34/M MZ monofase 216 IT - AT - GR - DK - FI - SE

ES - GB - IE - PT

II2H3B / P

II2H3P

II2L3B / P

II2Er3P

II2ELL3B /P

I2E(R)B, I3P

II2E 3B/P

RS 44/M MZ monofase 216

ACCESSORI (su richiesta):

• KIT TESTA LUNGA

• KIT PER FUNZIONAMENTO A GPL: il kit consente ai bruciatori RS 34-44/M MZ di bruciare GPL.

•KIT PER FUNZIONAMENTO MODULANTE

• RAMPE GAS DA ABBINARE AL BRUCIATORE SECONDO NORMA EN 676 (complete di valvole, regolatore di pressione e filtro): vedere a pagina 9.

NOTA: L’installatore è responsabile per l’eventuale aggiunta di organi di sicurezza non previsti in questo manuale.

BRUCIATORE RS 34/M MZ RS 44/M MZ

Codice 3010428 3010429

BRUCIATORE RS 34/M MZ RS 44/M MZ

Potenza kW 80/125 - 390 kW 120/200 - 530 kW

Lunghezza Boccaglio mm 216 216

Codice 3010423 3010424

KIT REGOLATORE DI POTENZA RWF40 KIT REGOLATORE DI POTENZA CON

SEGNALE 4-20 mA, 0-10V

I componenti da ordinare sono due:

• il Regolatore di potenza da installare sul bruciatore;

• la Sonda da installare sul generatore di calore

I componenti da ordinare sono due:

• il Convertitore di segnale analogico;

• il Potenziometro

Parametro da controllare Sonda Regolatore di potenza Potenziometro Convertitore di

segnale analogico

Campo di regolazione Tipo Codice Tipo Codice Tipo Codice Tipo Codice

Temperatura - 100...+500°C PT 100 3010110

RWF40 3010417 ASZ... 3010420 E5202 3010410

Pressione 0...2,5 bar

0...16 bar Sonda con uscita

4...20 mA 3010213

3010214

• KIT POTENZIOMETRO PER INDICAZIONE

POSIZIONE DI CARICO Cod. 3010420 • KIT INTERRUTTORE DIFFERENZIALE Cod. 3010448

• PRESSOSTATO GAS DI MASSIMA Cod. 3010418 • KIT VENTILAZIONE CONTINUA Cod. 3010449

• KIT CONTATTI PULITI Cod. 3010419 • KIT CONTAORE Cod. 3010450

DESCRIZIONE BRUCIATORE (A)

1 Testa di combustione

2 Elettrodo d’accensione

3 Vite per regolazione testa di combustione

4 Pressostato aria (tipo differenziale)

5 Sonda per il controllo presenza fiamma

6 Presa di pressione aria

7 Presa di pressione gas e vite fissa testa

8 Vite per il fissaggio ventilatore al manicotto

9 Guide per apertura bruciatore ed ispezione

alla testa di combustione

10 Servomotore, comanda la farfalla del gas e,

tramite una camma a profilo variabile, la ser-

randa dell’aria.

Durante la sosta del bruciatore la serranda

dell’aria è completamente chiusa per ridurre

al minimo le dispersioni termiche della cal-

daia dovute al tiraggio del camino che

richiama l’aria dalla bocca di aspirazione del

ventilatore.

11 Zone per passaggio cavi elettrici

12 Ingresso aria nel ventilatore

13 Condotto arrivo gas

14 Valvola farfalla gas

15 Flangia per il fissaggio alla caldaia

16 Disco di stabilità fiamma

17 Visore fiamma

18 Un interruttore per:

funzionamento automatico-manuale-spento

Un pulsante per:

aumento - diminuzione potenza

19 Morsettiera X1

20 Condensatore motore (RS 34/M MZ mono-

fase)

21 Apparecchiatura elettrica con avvisatore

luminoso di blocco e pulsante di sblocco

22 Prese per il collegamento elettrico

23 Serranda aria

24 Spina-presa sul cavo della sonda di ionizza-

zione

25 Fotocellula UV

Vi sono due possibilità di blocco del bruciatore:

• BLOCCO APPARECCHIATURA:

l’accensione del pulsante dell’apparecchiatura

21)(A) avverte che il bruciatore è in blocco.

Per sbloccare premere il pulsante.

• BLOCCO MOTORE (RS 44/M MZ trifase):

alimentazione elettrica trifase, per sbloccare

premere il pulsante del relè termico 19)(A).

IMBALLO - PESO (B) - misure indicative

• I bruciatori vengono spediti in imballi di car-

tone con dimensioni di ingombro secondo

tab. (B).

• Il peso del bruciatore completo di imballo è

indicato nella tab. (B).

INGOMBRO (C) - misure indicative

L'ingombro del bruciatore è riportato in fig.(C).

Tener presente che per ispezionare la testa di

combustione il bruciatore deve essere arretrato.

CORREDO

1 - Flangia per rampa gas

1 - Guarnizione per flangia

4 - Viti per fissare la flangia M 8 x 25

4 - Viti per fissare la flangia del bruciatore alla

caldaia: M 8 x 25

1 - Schermo termico

3 - Spine per collegamento elettrico

(RS 34-44/M MZ monofase)

1 - Istruzione

1 - Catalogo ricambi

(A)

mm A B C kg

RS 34/M MZ 1000 500 485 32

RS 44/M MZ 1000 500 485 33

mm A D E F (1) HILONVM

RS 34/M MZ 442 422 508 216 140 305 138 780 84 177 1”1/2

RS 44/M MZ 442 422 508 216 152 305 138 780 84 177 1”1/2

D9574

D9576

D88

D3831

(C)

D9575

(B)

CAMPI DI LAVORO (A)

La potenza del bruciatore varia in funziona-

mento tra:

• una POTENZA MASSIMA, scelta entro l’ area A,

• e una POTENZA MINIMA, che non deve

essere inferiore al limite minimo del dia-

gramma:

RS 34/M MZ = 45 kW

RS 44/M MZ = 80 kW

Attenzione

Il CAMPO DI LAVORO è stato ricavato alla tem-

peratura ambiente di 20 °C, alla pressione baro-

metrica di 1013 mbar (circa 0 m s.l.m.) e con la

testa di combustione regolata come indicato a

pagina 8.

CALDAIA DI PROVA (B)

I campi di lavoro sono stati ricavati in speciali

caldaie di prova, secondo la norma EN 676.

Riportiamo in (B) diametro e lunghezza della

camera di combustione di prova.

Esempio

Potenza 350 Mcal/h:

diametro 50 cm - lunghezza 1,5 m.

CALDAIE COMMERCIALI

L’abbinamento bruciatore-caldaia non pone pro-

blemi se la caldaia è omologata CE e le dimen-

sioni della sua camera di combustione sono

vicine a quelle indicate dal diagramma (B).

Se, invece, il bruciatore deve essere applicato

ad una caldaia commerciale non omologata CE

e/o con dimensioni della camera di combustione

nettamente più piccole di quelle indicate dal dia-

gramma (B), consultare i costruttori.

Inoltre per caldaie a inversione è consigliabile

controllare la lunghezza della testa di combu-

stione secondo quanto prescritto dal costruttore

della caldaia.

(B) D497

lunghezza cam. comb. m Pressione in camera

di combustione mbar

Pressione in camera

di combustione mbar

(A) D9304

RS 34/M MZ

RS 44/M MZ

PRESSIONE GAS

Le tabelle a lato indicano le perdite di carico

minime lungo la linea di alimentazione del gas in

funzione della potenza massima del bruciatore.

Colonna 1

Perdita di carico testa di combustione.

Pressione del gas alla presa 1)(B), con camera

di combustione a 0 mbar.

Colonna 2

Perdita di carico farfalla gas 2)(B) con apertura

massima: 90°.

Colonna 3

Perdita di carico rampa 3)(B) comprendente:

valvola di regolazione VR, valvola di sicurezza

VS (entrambe con apertura massima), regola-

tore di pressione R, filtro F.

I valori riportati nelle tabelle si riferiscono a:

gas naturale G 20 PCI 9,45 kWh/Sm3

(8,2 Mcal/Sm3)

Con:

gas naturale G 25 PCI 8,13 kWh/Sm3

(7,0 Mcal/Sm3)

moltiplicare i valori della tabella:

- colonna 1-2: per 1,5;

- colonna 3: per 1,35.

Per conoscere la potenza approssimativa alla

quale sta funzionando il bruciatore al MAX:

- sottrarre dalla pressione del gas alla presa

1)(B) la pressione in camera di combustione.

- Trovare nella tabella relativa al bruciatore

desiderato, il valore di pressione più vicino al

risultato della sottrazione.

- Leggere sulla sinistra la potenza corrispon-

dente.

Esempio - RS 34/M MZ:

• Funzionamento alla potenza MAX

• Gas naturale G 20 PCI 9,45 kWh/Sm3

• Pressione del gas alla presa 1)(B) =9,3 mbar

• Pressione in camera combustione = 2 mbar

9,3 - 2 =7,3 mbar

Alla pressione 9,3 mbar, colonna 1, corrisponde

nella tabella RS 34/M MZ una potenza di 260 kW.

Questo valore serve come prima approssima-

zione; la portata effettiva va misurata al conta-

tore.

Per conoscere invece la pressione del gas

necessaria alla presa 1)(B), fissata la potenza

MAX alla quale si desidera funzioni il bruciatore:

- trovare nella tabella relativa al bruciatore con-

siderato il valore di potenza più vicino al

valore desiderato.

- Leggere sulla destra, colonna 1, la pressione

alla presa 1)(B).

- Sommare a questo valore la presunta pres-

sione in camera di combustione.

Esempio - RS 34/M MZ:

• Potenza MAX desiderata: 260 kW

• Gas naturale G 20 PCI 9,45 kWh/Sm3

• Pressione del gas alla potenza di 260 kW,

dalla tabella RS 34/M MZ, colonna 1A=7,3 mbar

• Pressione in camera combustione = 2 mbar

7,3 + 2 =9,3 mbar

pressione necessaria alla presa 1)(B).

(A)

(B)

VS VR

D3790

RS 34/M MZ p (mbar)

RS 44/M MZ p (mbar)

kW 1 2

MB 407 S2

(Rp 3/4")

MB 410 S2

(Rp 1")

MB 412 S2

(Rp 1.1/4")

MB 415 S2

(Rp 1.1/2")

MB 420 S2

(Rp 2")

130 1,5 0,1 8,6 4,4 2,3 -- --

140 2,0 0,1 9,7 5,0 2,6 -- --

160 2,9 0,1 12,3 6,2 3,2 -- --

180 3,8 0,2 15,1 7,6 3,8 -- --

200 4,6 0,2 18,1 9,0 4,5 -- --

220 5,5 0,3 21,2 10,6 5,3 -- --

240 6,4 0,3 24,6 12,3 6,1 3,2 --

260 7,3 0,4 28,2 14,1 6,9 3,5 --

280 8,2 0,4 32,3 16,0 7,8 3,9 --

300 9,1 0,5 36,6 18,0 8,7 4,3 --

320 10,0 0,5 41,2 20,0 9,6 4,7 3,2

340 10,9 0,6 45,6 22,0 10,7 5,1 3,3

360 11,8 0,7 50,2 23,9 11,8 5,6 3,5

380 12,7 0,8 54,9 26,0 13,0 6,0 3,8

390 13,1 0,8 57,4 27,0 13,5 6,3 4,0

kW 1 2

MB 407 S2

(Rp 3/4")

MB 407 S5

(Rp 3/4")

MB 410 S2

(Rp 1.1/4")

MB 412 S2

(Rp 1.1/4")

MB 415 S2

(Rp 1.1/2")

MB 420 S2

(Rp 2")

200 3,0 0,2 18,1 18,1 9,0 4,5 -- --

225 4,0 0,3 22,1 22,1 11,0 5,5 3,2 --

250 4,9 0,3 26,4 26,4 13,2 6,5 3,3 --

275 5,9 0,4 31,3 31,3 15,5 7,6 3,8 --

300 6,9 0,5 36,6 36,6 18,0 8,7 4,3 --

325 7,9 0,6 42,2 42,2 20,5 9,9 4,8 3,2

350 8,9 0,6 47,8 47,8 22,9 11,2 5,4 3,4

375 9,8 0,7 53,7 53,7 25,4 12,7 5,9 3,8

400 10,8 0,8 59,9 28,1 14,0 6,5 4,1

425 11,8 1,0 66,4 30,8 15,4 7,1 4,5

450 12,8 1,1 73,2 33,6 16,8 7,7 4,9

475 13,8 1,2 80,3 36,5 18,3 8,3 5,3

500 14,7 1,3 87,6 39,5 19,8 9,0 5,7

525 15,7 1,5 95,1 42,6 21,4 9,6 6,1

550 16,7 1,6 103,0 45,8 23,1 10,2 6,6

INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE

DEVE ESSERE EFFETTUATA IN CON-

FORMITÀ ALLE LEGGI E NORMATIVE

LOCALI.

POSIZIONE DI FUNZIONAMENTO (A)

Il bruciatore è predisposto esclusiva-

mente per il funzionamento nelle posi-

zioni 1, 2, 3 e 4.

L’installazione 1è da preferire in quanto è

l’unica che consente la manutenzione come

descritto di seguito in questo manuale. Le in-

stallazioni 2, 3 e 4 consentono il funzionamen-

to ma rendono meno agibili le operazioni di

manutenzione e di ispezione della testa di

combustione pag. 17.

Ogni altro posizionamento è da rite-

nersi compromissorio per il buon fun-

zionamento dell’apparecchio.

L’ installazione 5è vietata per motivi di sicu-

rezza.

PIASTRA CALDAIA (B)

Forare la piastra di chiusura della camera di

combustione come in (B). La posizione dei fori

filettati può essere tracciata utilizzando lo

schermo termico a corredo del bruciatore.

LUNGHEZZA BOCCAGLIO (C)

La lunghezza del boccaglio va scelta secondo le

indicazioni del costruttore della caldaia e, in ogni

caso, deve essere maggiore dello spessore

della porta della caldaia, completa di refrattario.

Le lunghezze, L (mm), disponibili sono:

Boccaglio 10) RS 34/M MZ RS 44/M MZ

• corto 216 216

Per le caldaie con giro dei fumi anteriore 13), o

con camera ad inversione di fiamma, eseguire

una protezione in materiale refrattario 11), tra

refrattario caldaia 12) e boccaglio 10).

La protezione deve consentire al boccaglio di

essere estratto.

Per le caldaie con il frontale raffreddato ad

acqua non è necessario il rivestimento refratta-

rio 11)-12)(C), se non vi è espressa richiesta del

costruttore della caldaia.

FISSAGGIO DEL BRUCIATORE ALLA CAL-

DAIA (C)

Prima di fissare il bruciatore alla caldaia, verifi-

care dall’apertura del boccaglio se la sonda e

l’elettrodo sono correttamente posizionati come

in (D).

Separare quindi la testa di combustione dal

resto del bruciatore, fig. (C):

- sganciare lo snodo 4) dal settore graduato 5);

- togliere le viti 2) dalle due guide 3);

- togliere la vite 1) ed arretrare il bruciatore sulle

guide 3) per circa 100 mm;

- disinserire i cavi di sonda ed elettrodo e quindi

sfilare del tutto il bruciatore dalle guide.

Fissare il gruppo 9)(C) alla piastra della caldaia

interponendo lo schermo isolante 6)(C) dato a

corredo. Utilizzare le 4 viti pure date a corredo

dopo averne protetto la filettatura con prodotti

antigrippanti. La tenuta bruciatore-caldaia deve

essere ermetica.

Se nel controllo precedente il posizionamento

della sonda o dell’elettrodo non è risultato cor-

retto, togliere la vite 1)(E), estrarre la parte

interna 2)(E) della testa e provvedere alla loro

taratura. Non ruotare la sonda ma lasciarla

come in (D); un suo posizionamento vicino

all’elettrodo d’accensione potrebbe danneggiare

l’amplificatore dell’apparecchiatura.

ATTENZIONE

Procedere al montaggio della parte

interna 2)(E) della testa di combu-

stione avvitando la vite 1)(E) con cop-

pia di serraggio pari a 4 ÷ 6 Nm.

mm A B C

RS 34/M MZ

RS 44/M MZ

160

224

M 8

(B)

(C)

D455

(D)

(E)

D3844

D3835

SONDA ELETTRODO

D3834

2 3 4 51

D3928

(A)

This manual suits for next models

Table of contents

Languages:

Other Riello Burner manuals

Riello

Riello RS 300/E BLU Quick start guide

Riello

Riello RL 70/M Quick start guide

Riello

Riello PRESS 45 N/ECO Quick start guide

Riello

Riello RDB 2.2R BG 24 kW Quick start guide

Riello

Riello RX 1800 S/E Quick start guide

Riello

Riello RS 28/M Quick start guide

Riello

Riello RL 22 BLU Quick start guide

Riello

Riello 1106 T81 Quick start guide

Riello

Riello DB9 LSE C13 TC FS1 A0 Quick start guide

Riello

Riello MB8SM BLU Quick start guide

Riello

Riello FS20 G.T. Quick start guide

Riello

Riello PRESS GV INCINERATOR Quick start guide

Riello

Riello 569T30 Quick start guide

Riello

Riello 40 FS15 Quick start guide

Riello

Riello RG5D Quick start guide

Riello

Riello RDB3.2 VORT 58 Quick start guide

Riello

Riello RS 190/M Quick start guide

Riello

Riello RL 250 User manual

Riello

Riello DB 6 SM CO1 A0 Quick start guide

Riello

Riello 20010541 Quick start guide

Riello

Riello RS 70/M Quick start guide

Riello

Riello RLS 250/M MZ Quick start guide

Riello

Riello RS 25/M BLU Quick start guide

Riello

Riello Gulliver BS1/M Quick start guide

Popular Burner manuals by other brands

True Induction

True Induction TI4B user guide

Weishaupt

Weishaupt WG20 Series manual

Carolina Cooker

Carolina Cooker M116672 owner's guide

Unigas

Unigas HTP2000 installation manual

baltur

baltur BT 250 DSG 4T manual

muenkel design

muenkel design round burner Operating and installation instructions

Ecoflam

Ecoflam Multicalor 170.1 manual

baltur

baltur BT 14 DSGW Instruction

artisan

artisan Art-SB1 Care & use manual

AESYS

AESYS TurboFire II Installation, operation and maintenance manual

IKEA

IKEA GRILLSKÄR manual

RUSTA

RUSTA SAREK manual

PROPOINT

PROPOINT 8933657 manual

baltur

baltur TBL 1000 ME Instruction manual for installation, use and maintenance

Riello Burners

Riello Burners P 200 P/G Installation, use and maintenance instructions

WLD-TEC

WLD-TEC powerjet instruction manual

MSR

MSR DRAGONFLY instruction manual

baltur

baltur COMIST 23SP Instruction
