Riello Gulliver RG1RK Quick start guide

20029561 (2) - 03/2011

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Installation, use and maintenance instructions

Manuel d’entretien

Kit arretramento testa di combustione

Kit für den Rückschub des Flammkopfs

Combustion head backward kit

Kit de recul de la tête de combustion

CODICE - CODE MODELLO - MODELL

MODEL

20029552 RG1RK

1 20029561

Kit arretramento testa di combustione

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits,

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione, manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto. In caso di dubbio non

utilizzare il kit e rivolgersi al fornitore.

2 COMPONENTI DEL KIT

Quantità Descrizione

Gruppo testa di combustione

Targhetta autoadesiva

Istruzione tecnica

20029561 2

Kit arretramento testa di combustione

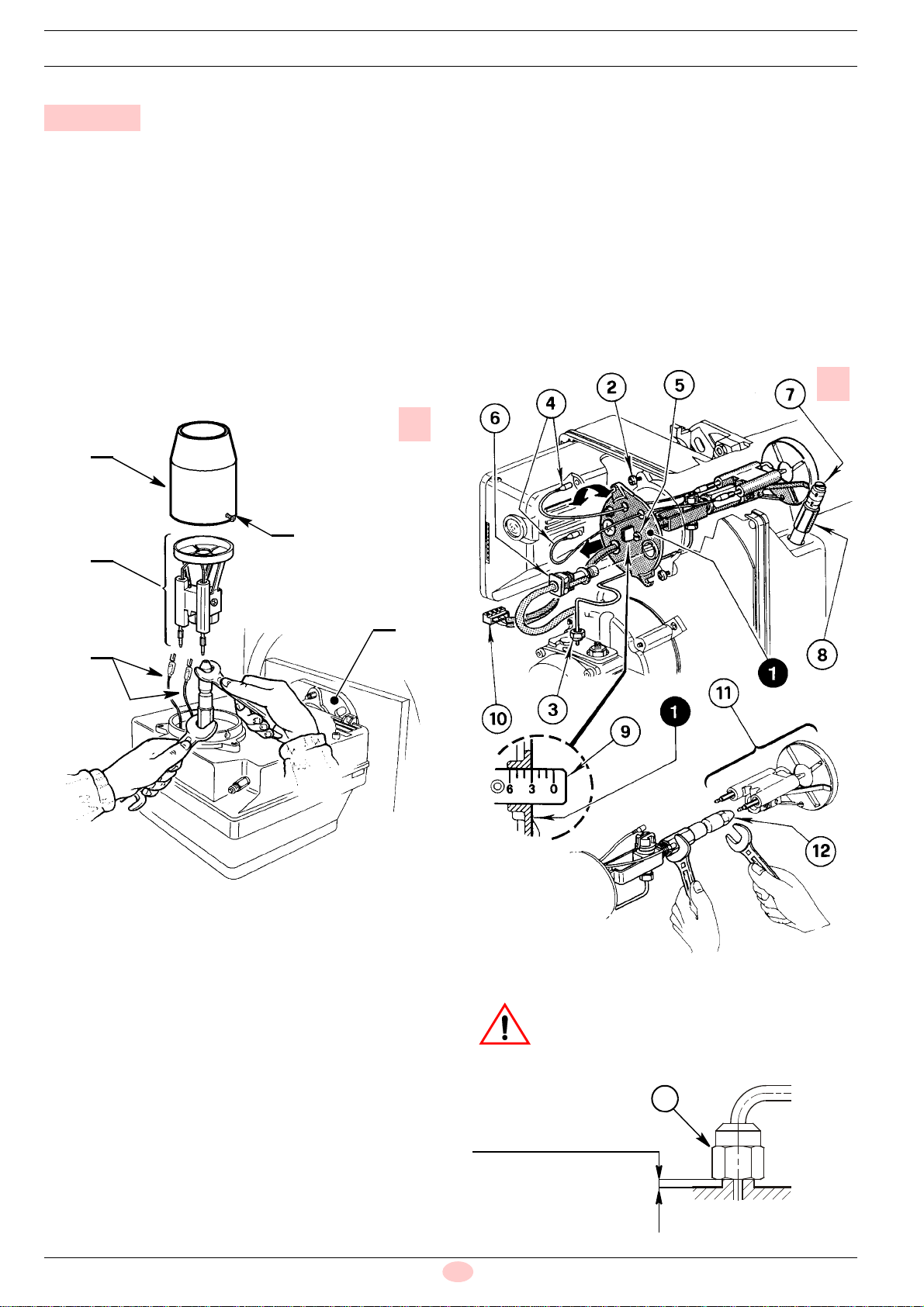

La sostituzione della testa di combustione può avvenire in due

modi:

PROCEDURA A (Fig. 1)

Estrarre il bruciatore dalla caldaia dopo avere tolto il dado

di fissaggio alla flangia (Fig. 1).

Agganciare il bruciatore alla flangia 1), togliere il boccaglio

2) dopo aver allentato le viti 3).

Sfilare i cavetti 4) dagli elettrodi, estrarre dal gruppo

portaugello il gruppo supporto elica 5) dopo aver allentato

la vite di fissaggio 3) (Fig. 1).

Sostituire il gruppo supporto elica con quello fornito a

corredo del kit, posizionandolo come indicato in (Fig. 4).

Terminate le operazioni di rimontaggio applicare vicino alla

targhetta delle caratteristiche l’etichetta adesiva fornita a

corredo del kit.

PROCEDURA B (Fig. 2)

Estrarre il gruppo portaugello 1) dopo aver allentato le viti

2), svitato il dado 3), sfilato i cavetti 4)

dall’apparecchiatura, la fotoresistenza 6) e la presa 10).

Sfilare i cavetti 4) dagli elettrodi, estrarre dal gruppo

portaugello 1) il gruppo supporto elica 11) dopo aver

allentato la vite 3) (Fig. 2).

Sostituire il gruppo supporto elica con quello fornito a

corredo del kit, posizionandolo come indicato in (Fig. 4).

Terminate le operazioni di rimontaggio applicare vicino alla

targhetta delle caratteristiche l’etichetta adesiva fornita a

corredo del kit.

3 Sostituzione testa di combustione

S7479

Fig. 1

ATTENZIONE

Al rimontaggio del gruppo portaugello, avvitare il

dado 3) (Fig. 3).

Fig. 2

S7196

Fig. 3

SERRARE SENZA

PORTARE A BATTUTA

D5684

3 20029561

Kit arretramento testa di combustione

L’elica e gli elettrodi non sono cambiati rispetto al gruppo testa originale, mentre per il supporto 1) (Fig. 4) è necessario ordinare il

nuovo codice ricambio 20029578.

4 Regolazione elettrodi

ATTENZIONE

Appoggiare il gruppo supporto elica 1) al portaugello 2) e bloccare con la vite 3). Per eventuali aggiustamenti del grup-

po elettrodi 4) allentare la vite 5) (Fig. 4).

Fig. 4

D5343

4,5 ± 0,3 mm

4,5 – 0,5 mm

513

1,5 ÷ 2,5 mm

ATTENZIONE

Verificare il corretto posizionamento degli elettrodi

(Fig. 4).

ATTENZIONE

Le misure sopra indicate devono essere rispettate

(Fig. 4).

5 Parti di ricambio

20029561 1

Kit für den Rückschub des Flammkopfs

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und/oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile, Bausätze, Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations-, Wartungs- und Ausbau-

arbeiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts. Ver-

wenden Sie den Bausatz im Zweifelsfalle nicht

und benachrichtigen Sie den Lieferanten.

2 BESTANDTEILE DES BAUSATZES

Stückzahl Beschreibung

Flammkopfblock

Selbstklebendes Kennschild

Technische Anweisung

2 20029561

Kit für den Rückschub des Flammkopfs

Der Austausch des Flammkopfs kann auf 2 Arten erfolgen:

VORGANGSWEISE A (Abb. 1)

Lösen Sie die Befestigungsmutter am Flansch (Abb. 1)

und ziehen Sie den Brenner aus dem Heizkessel.

Haken Sie den Brenner am Flansch 1) ein, lockern Sie die

Schrauben 3) und entfernen Sie die Düse 2).

Ziehen Sie die Kabeln 4) von den Elektroden ab, lockern

Sie die Befestigungsschraube 3) und ziehen Sie die

Stauscheibenhalter 5) aus dem Düsenstock (Abb. 1).

Tauschen Sie die Stauscheibenhalterung gegen jene aus

dem Kit und positionieren Sie diese wie aus (Abb. 4)

ersichtlich.

Bringen Sie nach Beendigung der Austauscharbeiten den im

Kit enthaltenen Aufkleber in der Nähe des Typenschilds an.

VORGANGSWEISE B (Abb. 2)

Lockern Sie die Schrauben 2), lösen Sie die Mutter 3),

ziehen Sie die Kabeln 4) vom Steuergerät ab, und ziehen

Sie den Düsenstock 1), den fotoelektrischen Widerstand 6)

und die Steckdose 10) heraus.

Ziehen Sie die Kabeln 4) von den Elektroden ab, lockern Sie

die Schraube 3) und ziehen Sie die Stauscheibenhalterung

11) aus dem Düsenstock 1) (Abb. 2).

Tauschen Sie die Stauscheibenhalterung gegen jene aus dem

Kit und positionieren Sie diese wie aus (Abb. 4) ersichtlich.

Bringen Sie nach Beendigung der Austauscharbeiten den im

Kit enthaltenen Aufkleber in der Nähe des Typenschilds an.

3 Austausch des Flammkopfs

S7479

Abb. 1

ACHTUNG

Beim erneuten Einbau des Düsenstocks die Mut-

ter 3) festziehen (Abb. 3).

Abb. 2

S7196

Abb. 3

ANZIEHEN, OHNE BIS ZUM

ANSCHLAG AUSZUFAHREN

D5684

20029561 3

Kit für den Rückschub des Flammkopfs

Die Stauscheibe und die Elektroden sind unverändert gegenüber dem Original-Kopfblock, für die Halterung 1) (Abb. 4) muss hingegen

der neue Ersatzteilcode 20029578 bestellt werden.

4 Einstellung der Elektroden

ACHTUNG

Den Stauscheibenhalter 1) auf den Düsenstock 2) legen und mit der Schraube 3) fixieren. Für eventuelle Einstellungen

der Elektrodeneinheit 4) die Schraube 5) (Abb. 4) lockern.

Abb. 4

D5343

4,5 ± 0,3 mm

4,5 – 0,5 mm

513

1,5 ÷ 2,5 mm

ACHTUNG

Die richtige Positionierung der Elektroden prüfen.

Abb. 4

ACHTUNG

Die oben genannten Maße müssen eingehalten

werden (Abb. 4).

5 Ersatzteile

1 20029561

Kit de recul de la tête de combustion

1.1 Garantie et responsabilité

Les droits à la garantie et à la responsabilité sont annulés en cas

de dommages à des personnes et/ou à des choses, si ces dom-

mages sont dus à l'une ou à plusieurs des causes suivantes:

intervention de personnel non autorisé;

réalisation de modifications sur l'appareil sans autorisation;

alimentation du brûleur avec des combustibles inadéquats;

défauts l'installation d'alimentation en combustible;

réparations et/ou révisions effectuées de manière incorrecte;

utilisation de composants non originaux, tels que des pièces

détachées, des kits, des accessoires et en option;

causes de force majeure.

Le fabricant décline en outre toute responsabilité pour le non res-

pect de tout ce qui a été reporté dans le manuel.

– Le personnel doit toujours porter les équipements de protec-

tion individuelle prévus par la législation et suivre les indica-

tions du manuel.

– Le personnel doit respecter toutes les indications de danger

et précaution présentes sur l'appareil.

– Le personnel ne doit pas réaliser de sa propre initiative d'opé-

rations ou interventions n'étant pas de sa compétence.

– Le personnel a l’obligation de signaler à son responsable tout

problème ou danger rencontré.

1.2 Indications concernant la sécurité pour l'installation

1 Conseils généraux

DANGER

Avant de réaliser toute opération d'installation,

d'entretien ou de démontage, il faut débrancher

l'appareil du réseau électrique.

DANGER

Isoler l'alimentation en combustible.

PRÉCAUTION

L'installation doit être réalisée par du personnel

qualifié, comme indiqué dans ce manuel, et en

conformité avec les règles et les dispositions en

vigueur.

PRÉCAUTION

Après avoir déballé tous les éléments, contrôler

leur bon état. En cas de doutes, ne pas utiliser le

kit et s'adresser au fournisseur.

2 COMPOSANTS DU KIT

Quantité Description

Groupe tête de combustion

Étiquette autocollante

Notice d'instructions

20029561 2

Kit de recul de la tête de combustion

Il y a deux manières de remplacer la tête de combustion:

PROCÉDURE A (Fig. 1)

Extraire le brûleur de la chaudière après avoir retiré l’écrou

de fixation à la bride (Fig. 1).

Accrocher le brûleur à la bride (1), dévisser les vis (3) et

retirer l'embout (2).

Extraire les fils 4) des électrodes, desserrer la vis de

fixation 3) (Fig. 1) et retirer le groupe accroche-flamme 5)

du groupe porte-gicleur.

Remplacer le groupe accroche-flamme par celui fourni

avec le kit, en le plaçant comme indiqué dans la (Fig. 4).

Une fois les opérations de remontage terminées, appliquer

près de la plaque des données techniques l'étiquette

autocollante fournie avec le kit.

PROCÉDURE B (Fig. 2)

Dévisser les vis 2), desserrer l'écrou 3), retirer les fils 4) de

la boîte de contrôle, la photorésistance 6) et la prise 10) et

extraire le groupe porte-gicleur 1).

Extraire les fils 4) des électrodes, desserrer la vis 3) (Fig. 2)

et retirer le groupe accroche-flamme 11) du groupe porte-

gicleur 1).

Remplacer le groupe accroche-flamme par celui fourni

avec le kit, en le plaçant comme indiqué dans la (Fig. 4).

Une fois les opérations de remontage terminées, appliquer

près de la plaque des données techniques l'étiquette

autocollante fournie avec le kit.

3 Remplacement de la tête de combustion

S7479

Fig. 1

PRÉCAUTION

Lors du remontage du groupe porte-gicleur, serrer

l'écrou 3) (Fig. 3).

Fig. 2

S7196

Fig. 3

SERRER SANS

ARRIVER EN BUTÉE

D5684

Other manuals for Gulliver RG1RK

This manual suits for next models

Table of contents

Languages:

Other Riello Burner manuals

Riello

Riello 370T1 Series Quick start guide

Riello

Riello RG5D Quick start guide

Riello

Riello RDB 3.2 WORCESTER GREENSTAR 32/50 Quick start guide

Riello

Riello AMD 35 PA Operating instructions

Riello

Riello RG2 Quick start guide

Riello

Riello BS1D Quick start guide

Riello

Riello Gulliver RG0.3 Quick start guide

Riello

Riello RLS 650/E MX Quick start guide

Riello

Riello 1106 T81 Quick start guide

Riello

Riello P 140 T/G Quick start guide

Riello

Riello 40 GS20 TL Quick start guide

Riello

Riello RX 120 S/PV Quick start guide

Riello

Riello RS 250/E MZ Quick start guide

Riello

Riello 835 T80 Quick start guide

Riello

Riello PRESS 45 N/ECO Quick start guide

Riello

Riello RLS 1000/E FGR Quick start guide

Riello

Riello Gulliver Quick start guide

Riello

Riello RS BLU Series Quick start guide

Riello

Riello 40 G3RD MC Quick start guide

Riello

Riello RLS 190/M MZ Quick start guide

Riello

Riello RG1RKD Quick start guide

Riello

Riello RLS 300/E MX Quick start guide

Riello

Riello RL 25 BLU TC Quick start guide

Riello

Riello RS 25/M BLU FS2 Quick start guide

Popular Burner manuals by other brands

True Induction

True Induction TI4B user guide

Weishaupt

Weishaupt WG20 Series manual

Carolina Cooker

Carolina Cooker M116672 owner's guide

Unigas

Unigas HTP2000 installation manual

baltur

baltur BT 250 DSG 4T manual

muenkel design

muenkel design round burner Operating and installation instructions

Ecoflam

Ecoflam Multicalor 170.1 manual

baltur

baltur BT 14 DSGW Instruction

artisan

artisan Art-SB1 Care & use manual

AESYS

AESYS TurboFire II Installation, operation and maintenance manual

IKEA

IKEA GRILLSKÄR manual

RUSTA

RUSTA SAREK manual

PROPOINT

PROPOINT 8933657 manual

baltur

baltur TBL 1000 ME Instruction manual for installation, use and maintenance

Riello Burners

Riello Burners P 200 P/G Installation, use and maintenance instructions

WLD-TEC

WLD-TEC powerjet instruction manual

MSR

MSR DRAGONFLY instruction manual

baltur

baltur COMIST 23SP Instruction
