Riello Gulliver RG0.3 Quick start guide

2902006 (12) - 03/2018

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Manuel d’entretien

Installation, use and maintenance instructions

Installatie-, gebruiks- en onderhoudsvoorschriften

Oδηγίες εγκατάστασης, χρήσης και συντήρησης

Bruciatori di gasolio

Öl-Gebläsebrenner

Light oil burners

Stookoliebrander

Καυστήρας Πετρελαίου

Funzionamento monostadio

Einstufiger Betrieb

One stage operation

Eentrapsbranders

Μονοβάθμιοι

CODICE CODE

CODE - ΚΩΔΙΚΟΣ

MODELLO - MODELL - MODELE

MODEL - ΜΟΝΤΕΛΟ

TIPO - TYP

TYPE - ΤΥΠΟΣ

3755900 RG0.3 359 T1

3735901 RG0.3 359 T1

Istruzioni originali

Übersetzung der Originalen Anleitungen

Traduction des instructions d’origine

Translation of the original instructions

Vertaling van de originele instructies

Μετάφραση των γνήσιων οδηγιών

2902006 1

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento monostadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4

Vite e dadi per flangia . . . . . . . . . N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2

Spina a 7 poli . . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE . . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia. . . . . . . . . . . . . . . 3

3.2 Alimentazione del combustibile . . . . . . . 3

3.3 Impianti idraulici . . . . . . . . . . . . . . . . . . . 4

3.4 Collegamenti elettrici . . . . . . . . . . . . . . . 5

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione. . . . . . . . 6

4.2 Ugelli consigliati . . . . . . . . . . . . . . . . . . . 6

4.3 Regolazione elica-elettrodi . . . . . . . . . . . 7

4.4 Pressione pompa . . . . . . . . . . . . . . . . . . 7

4.5 Regolazione testa . . . . . . . . . . . . . . . . . . 8

4.6 Regolazione serranda . . . . . . . . . . . . . . . 8

4.7 Programma di avviamento. . . . . . . . . . . . 8

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . 8

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 9

OIl bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

OBruciatore con marcatura CE in conformità alle Direttive CE: CEM 2014/30/UE, Bassa Tensione 2014/35/UE,

Macchine 2006/42/CE.

1 – Pompa olio

2 – Apparecchiatura di

comando e controllo

3 – Pulsante di sblocco con

segnalazione di blocco

4 – Flangia con schermo isolante

5 – Gruppo regolazione

serranda aria

6 – Gruppo portaugello

7 – Sensore fiamma

S7227

Fig. 1

2902006 2

2. DATI TECNICI

2.1 DATI TECNICI

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO (secondo EN 267)

TIPO 359T1

Portata - Potenza termica 1,8 3,2 kg/h – 21,3 38 KW

Combustibile Gasolio, viscosità 4  6 mm2/s a 20 °C

Alimentazione elettrica Monofase, ~ 50Hz 230V ± 10%

Motore 0,85A assorbiti – 2750 g/min – 289 rad/s

Condensatore 4 F

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione 8 15 bar

Potenza elettrica assorbita 0,17 kW

196 120 122 180

130

150

210

254

7272

45°

D5728

112

ø 90

Portata di gasolio – kg/h

20 25 30

0,8

0,6

0,4

0,2

Pressione in camera di

combustione – mbar

D5030

33,5

35 40

1,8 3,2

Potenza termica – kW

2,521,5

2902006 3

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

yInserire sulla flangia (1) la vite e i due dadi (vedi fig. 3).

yAllargare, se necessario, i fori dello schermo isolante (5).

yFissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)

interponendo lo schermo isolante (5) (vedi fig. 2).

3.2 ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.

A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la piastrina

di fissaggio (1) che la squadretta di chiusura (2) (vedi fig. 4).

Fig. 2

Fig. 3

S7224

D5700

221 1

Fig. 4

2902006 4

3.3 IMPIANTI IDRAULICI

È necessario installare un filtro sulla linea di alimentazione del combustibile.

 Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.

H = dislivello; L = max. lunghezza del tubo di aspirazione; øi = diametro interno del tubo.

INNESCO POMPA

Nell’impianto di fig. 6 è sufficiente allentare l’attacco del vacuometro (5, fig. 5)

ed attendere la fuoriuscita del combustibile.

Negli impianti di fig. 7 e 8 avviare il bruciatore ed attendere l’innesco.

Se avviene il blocco prima dell’arrivo del combustibile, attendere almeno

20 secondi, poi ripetere l’operazione.

Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).

Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le

tubazioni siano a perfetta tenuta.

Negli impianti in depressione (fig. 8) si consiglia di far arrivare la tubazione di

ritorno alla stessa altezza della tubazione di aspirazione. In questo caso non è

necessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il

livello del combustibile la valvola di fondo è indispensabile. Questa soluzione è

meno sicura della precedente per la possibile mancanza di tenuta della valvola.

metri

L metri

øi

8 mm

øi

10 mm

0,5

1,5

100

metri

L metri

øi

8 mm

øi

10 mm

0,5

1,5

3,5

100

OLa pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario svitare il

tappo di ritorno (2), togliere la vite di by-pass (3) e

quindi riavvitare il tappo (2), (vedi fig. 5).

OAccertarsi, prima di mettere in funzione il bruciatore,

che il tubo di ritorno del combustibile non abbia occlu-

sioni. Una eccessiva contropressione provocherebbe

la rottura dell’organo di tenuta della pompa.

ATTENZIONE:

1- Aspirazione

2- Ritorno

3- Vite di by-pass

4- Attacco manometro

5- Regolatore di pressione

6- Attacco vacuometro

7- Valvola

8- Presa di pressione ausiliaria

324

Fig. 5

D5487

IMPIANTO NON

PERMESSO IN GERMANIA

D5733 Fig. 6

max. 4 m

D5734

Fig. 7 Fig. 8

2902006 5

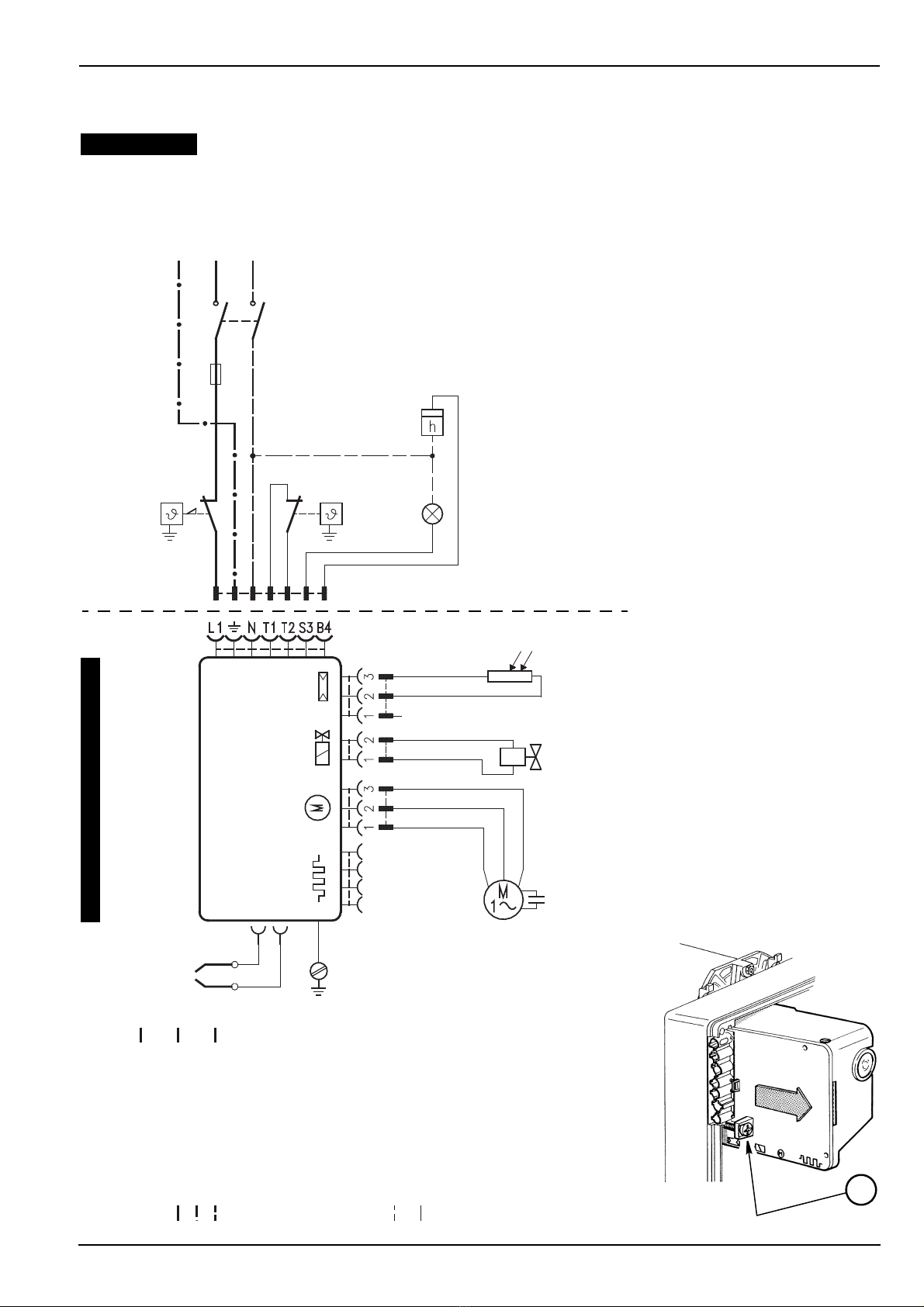

3.4 COLLEGAMENTI ELETTRICI

NON SCAMBIARE IL NEUTRO CON LA FASE

ATTENZIONE

NOTE:

– Sezione dei conduttori: min. 1 mm2.

(Salvo diverse indicazioni di norme e leggi locali).

– I collegamenti elettrici eseguiti dall’installatore

devono rispettare le norme vigenti nel paese.

(Vedi pag. 4). Collegare il dispositivo automatico di

intercettazione (230V - 0,5A max.) ai morsetti N - B4

della spina 7 poli.

APPARECCHIATURA, (vedi fig. 9)

Per togliere l’apparecchiatura dal bruciatore allentare la vite

(A) e tirare nel senso della freccia dopo aver sconnesso tutti i

componenti, la spina a 7 poli ed il filo di terra.

In caso di smontaggio dell’apparecchiatura riavvitare la

vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm.

COLLAUDO

Verificare l’arresto del bruciato-

re aprendo i termostati ed il

blocco oscurando il sensore

fiamma.

D1913

Spina 7 poli

Presa 7 poli

Nero

Bianco

Condensatore

Interruttore generale

T6A

Motore

Termostato di

sicurezza

Blu

Valvola olio

Contaore

(230V - 0,1A max.)

Termostato

di limite Segnalazione

di blocco a distanza

Elettrodi

di accensione

Marrone

Terra bruciatore

ESEGUITO IN FABBRICA

552SE

APPARECCHIATURA

Sensore fiamma

PE L N

50Hz 230V

Blu

(230V - 0,5A max.)

S7186

Fig. 9

2902006 6

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la EN267, l’applicazione del bruciatore alla caldaia, la regolazione e il collaudo, devono

essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il controllo della

concentrazione di CO e CO2 nei fumi, della loro temperatura e di quella media dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la regolazione

della testa di combustione, la regolazione della serranda dell’aria, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.

4.2 UGELLI CONSIGLIATI: Delavan tipo W - B ; Danfoss tipo S - B - H

Monarch tipo R - NS ; Steinen tipo S - Q - H

Per accensioni a bassa temperatura (inferiore a + 8 °C) agire come segue:

OUtilizzare ugelli a cono vuoto o semivuoto tipo:

Delavan tipo W; Danfoss tipo H;

Monarch tipo NS ; Steinen tipo H,

o (in alternativa) aumentare la pressione in

pompa fino a 14 bar.

OSe necessario, adottare entrambe le soluzioni.

POSIZIONE DI MANUTENZIONE

L’ACCESSIBILITÀ ALL’UGELLO, ALL’ELICA

ED AGLI ELETTRODI PUÒ AVVENIRE IN DUE

MODI:

Fig. 10

yEstrarre il bruciatore dalla caldaia dopo avere

tolto il dado di fissaggio alla flangia.

yAgganciare il bruciatore alla flangia (1), togliere

il boccaglio (2) dopo aver allentato le viti (3).

ySfilare i cavetti (4) dagli elettrodi, estrarre dal

gruppo portaugello il gruppo supporto elica (5)

dopo aver allentato la vite (3, fig. 12, pag. 7).

yAvvitare l’ugello (6) correttamente strin-

gendolo come mostrato in figura.

Ugello Pressione

pompa

Portata

bruciatore

Regolazione

testa

Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

0,50 80° 9,5 1,8 1 0,8

0,50 60°/80° 12 2,0 1,5 1,2

0,60 60° 12 2,4 1,7 2,9

0,65 60° 12 2,6 2 4,5

0,75 60° 13,5 3,2 2 6,7

AFig. 10

S7481

2902006 7

Fig. 11

yEstrarre il gruppo portaugello (1) dopo aver

allentato le viti (2), svitato il dado (3), sfilato i

cavetti (4) dall’apparecchiatura e il sensore

fiamma (6).

ySfilare i cavetti (4) dagli elettrodi, estrarre dal

gruppo portaugello (1) il gruppo supporto elica

(10) dopo aver allentato la vite (3, fig. 12).

yAvvitare l’ugello (11) correttamente strin-

gendolo come mostrato in figura.

ATTENZIONE

Al rimontaggio del gruppo portaugello avvitare

il dado (3) come mostrato in figura sotto.

4.3 REGOLAZIONE ELICA - ELETTRODI (vedi fig. 12)

4.4 PRESSIONE POMPA

Viene tarata in fabbrica a 12 bar.

Per effettuare le variazioni agire sulla vite (4, fig. 5, pag. 4).

BFig. 11

S7228

SERRARE SENZA

PORTARE A BATTUTA

D5684

3 1

Allentare la vite (3) per effettuare

la regolazione del gruppo suppor-

to elica (1) e la vite (4) per la rego-

lazione del gruppo elettrodi (2).

Per accedere agli elettrodi eseguire

l’operazione descritta al capitolo

“4.2 UGELLI CONSIGLIATI” (pag. 6).

ATTENZIONE

D5735

4,5 – 0,5 mm

2,5 ± 0,2 mm

3 + 0,5 mm

ATTENZIONE

LE MISURE

DEVONO ESSERE RISPETTATE

Fig. 12

2902006 8

4.5 REGOLAZIONE TESTA, (vedi fig. 11, pag. 7)

Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione

(5) fino a che la tacca incisa sulla staffa di regolazione (9) coincide con il piano esterno del gruppo

portaugello (1).

yNello schizzo, la testa è regolata per una portata di 0,75 GPH a 12,5 bar.

La tacca 2 della staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1) come

indicato in tabella.

4.6 REGOLAZIONE SERRANDA (vedi fig. 11, pag. 7)

yPer effettuare la regolazione agire sulla vite (7) dopo aver allentato il dado (8).

yAll’arresto del bruciatore la serranda dell’aria si chiude automaticamente, fino ad una depressione max. al

camino di 0,5 mbar.

4.7 PROGRAMMA DI AVVIAMENTO

Segnalato dalla spia sull’apparecchiatura di comando e controllo (3, fig. 1, pag. 1).

5. MANUTENZIONE

Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in

conformità alle leggi e normative locali.

La manutenzione diventa essenziale per un buon funzionamento del bruciatore, evitando in questo modo

consumi eccessivi di combustibile e riducendo pertanto le emissioni inquinanti nell’ambiente.

Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al

bruciatore agendo sull’interruttore generale dell’impianto.

LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:

yControllare che non ci siano eventuali occlusioni o ammaccature nei tubi di alimentazione e ritorno del

combustibile.

yEffettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.

yEffettuare la pulizia del sensore fiamma (7, fig. 1, pag. 1).

yRilevare il corretto consumo di combustibile.

yCambiare ugello, (vedi fig. 10, pag. 6) e verificare il corretto posizionamento degli elettrodi (fig. 12, pag. 7).

yEffettuare la pulizia della testa di combustione nella zona di uscita del combustibile, sull’elica di turbolenza.

yLasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi

indicati nel presente manuale. Quindi effettuare un’analisi della combustione verificando:

Temperatura dei fumi al camino, Contenuto della percentuale di CO2,Contenuto di CO (ppm),

Indice di opacità dei fumi, secondo la scala di Bacharach.

D5029

~12s

Termostato

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco

Blocco per mancata accensione

Normale

~12s 5s

Other manuals for Gulliver RG0.3

This manual suits for next models

Table of contents

Languages:

Other Riello Burner manuals

Riello

Riello PRESS GV INCINERATOR Quick start guide

Riello

Riello RL 25 BLU TC Quick start guide

Riello

Riello 569T30 Quick start guide

Riello

Riello G 24 Quick start guide

Riello

Riello FS10 Quick start guide

Riello

Riello RS 68/E LN Quick start guide

Riello

Riello Gulliver RG5DF Quick start guide

Riello

Riello 40 F5 Installation instructions

Riello

Riello RS 810/EV BLU Quick start guide

Riello

Riello GI/EMME 1400 Installation and operating instructions

Riello

Riello 3790401 Quick start guide

Riello

Riello Gulliver RG3 User manual

Riello

Riello DB3 SM C01 TC FS1 A0 T250 Quick start guide

Riello

Riello 40 BIO G10 FIREBIRD 200K Quick start guide

Riello

Riello P 140 T/G Quick start guide

Riello

Riello 20057519 Quick start guide

Riello

Riello 40 G5 Quick start guide

Riello

Riello RL 190 Quick start guide

Riello

Riello RL 70 Quick start guide

Riello

Riello G20S Quick start guide

Riello

Riello RLS 1000/M MX User manual

Riello

Riello G10 Quick start guide

Riello

Riello RS 70 Quick start guide

Riello

Riello RS 300/EV BLU Quick start guide

Popular Burner manuals by other brands

True Induction

True Induction TI4B user guide

Weishaupt

Weishaupt WG20 Series manual

Carolina Cooker

Carolina Cooker M116672 owner's guide

Unigas

Unigas HTP2000 installation manual

baltur

baltur BT 250 DSG 4T manual

muenkel design

muenkel design round burner Operating and installation instructions

Ecoflam

Ecoflam Multicalor 170.1 manual

baltur

baltur BT 14 DSGW Instruction

artisan

artisan Art-SB1 Care & use manual

AESYS

AESYS TurboFire II Installation, operation and maintenance manual

IKEA

IKEA GRILLSKÄR manual

RUSTA

RUSTA SAREK manual

PROPOINT

PROPOINT 8933657 manual

baltur

baltur TBL 1000 ME Instruction manual for installation, use and maintenance

Riello Burners

Riello Burners P 200 P/G Installation, use and maintenance instructions

WLD-TEC

WLD-TEC powerjet instruction manual

MSR

MSR DRAGONFLY instruction manual

baltur

baltur COMIST 23SP Instruction
