TECHNISCHE DATEN
▪ Prüfgerät gefertigt und geprüft nach EN61243-3
▪ Spannungsprüfer 6 - 400V, 50 - 60Hz
▪ Gleich- und Wechselspannung
▪ Spannungsskala 6V, 12V, 24V, 50V, 120V, 230V, 400V
▪ 7-stufige LED Anzeige
▪ Polaritätsanzeige
▪ Schutzart: IP 54
▪ Arbeitstemperaturbereich: -10°C bis 55°C
Batterie: 2x LR44 (1,5V)
BATTERIEWECHSEL
Lösen Sie die Befestigungsschraube mit einem passenden
Schraubendreher und entfernen die Abdeckung.
Entnehmen und ersetzen Sie die Batterie.
Verschluss des Batteriefaches in umgekehrter Reihenfolge.
SICHERHEITSHINWEISE
Der einwandfreie Zustand des Gerätes und die
unbedingte Einhaltung der Sicherheitshinweise in dieser
Bedienungsanleitung sind die Grundlage für korrekte
Messungen.
Die Prüfspitzen und der Digital Multitester bilden in puncto
Sicherheit eine Einheit.
Das Prüfgerät nicht benutzen, falls das Gerät oder die
Prüfkabel beschädigt sind oder falls eine Fehlfunktion
vermutet wird.
Vor jedem Einsatz den Betrieb des Prüfgerätes durch Messen
einer bekannten Spannung überprüfen.
Das spannungsführende Prüfkabel zuerst abtrennen, bevor
das Masseprüfkabel abgetrennt wird.
Bei Messungen nicht die Metallspitzen der Prüfspitzen
berühren.
Spannungsmessungen gegen Erde dürfen nur bis max. 400
Volt durchgeführt werden.
▪
Das Prüfgerät ist nur für Kurzzeitbetrieb geeignet!
▪ Einschaltdauer ED = 10 Sek. (Messzeit max. 10 Sek. bei
400V)
Danach min. 240 sek. Messpause einhalten
Besondere Vorsicht ist geboten bei Spannungsmessungen
von:
> 60 Volt Gleichspannung (DCV)
> 30 Volt Wechselspannung (ACV)

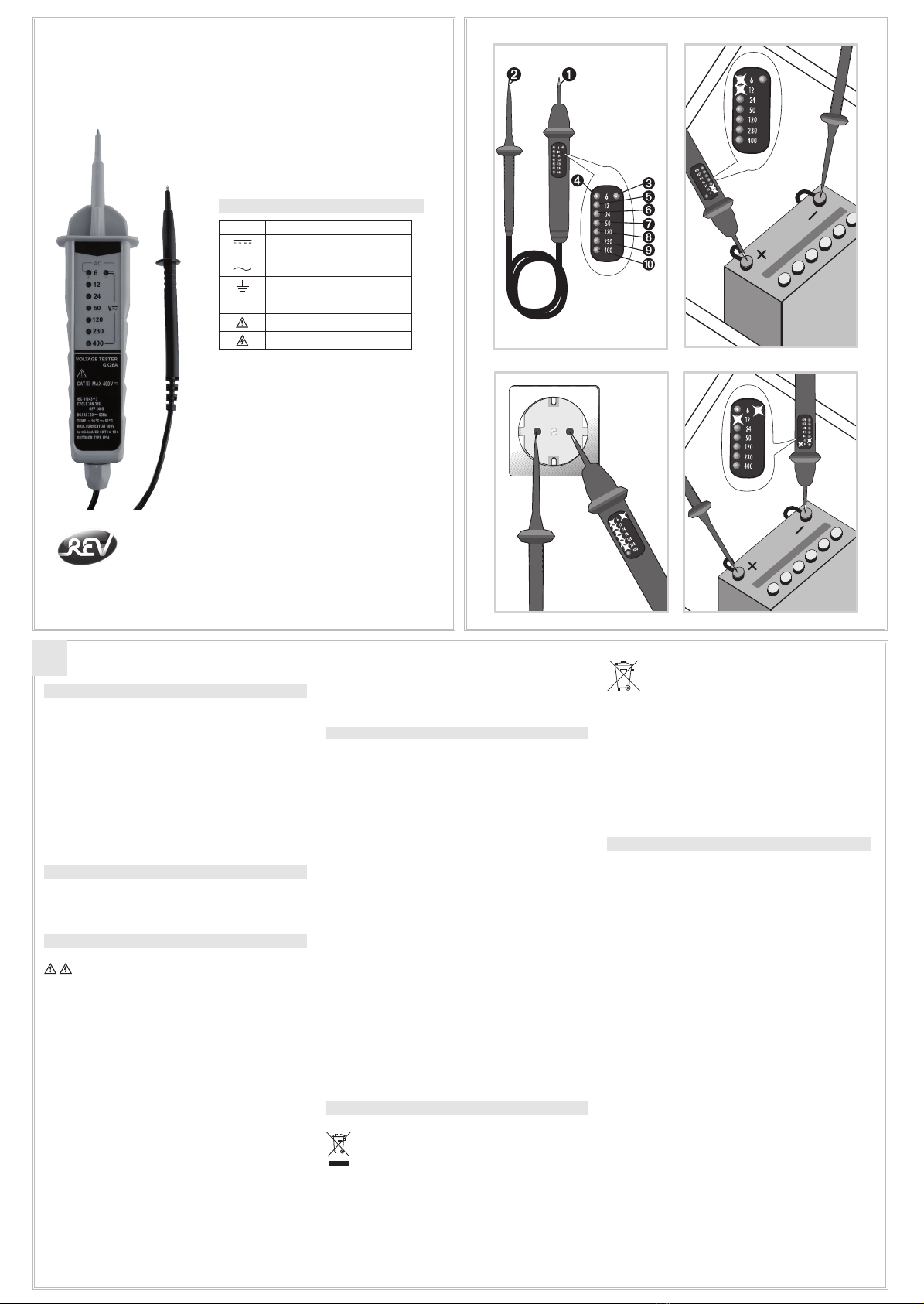

BESCHREIBUNG
➊Prüfspitze
➋Prüfspitze
➌Diese LED leuchtet, wenn Prüfspitze ➊auf einem Minus-
Pol liegt und die Spannung gleich oder höher als
6V ist.
➍Diese LED leuchtet, wenn Prüfspitze ➊auf einem Plus-Pol
liegt und die Spannung gleich oder höher als
6V ist.
➎Diese LED leuchtet, wenn die Spannung gleich oder höher
als 12V ist.
➏Diese LED leuchtet, wenn die Spannung gleich oder höher
als 24V ist.
➐Diese LED leuchtet, wenn die Spannung gleich oder höher
50V ist.
➑Diese LED leuchtet, wenn die Spannung gleich oder höher
120V ist.
➒Diese LED leuchtet, wenn die Spannung gleich oder höher
230V ist.
➓Diese LED leuchtet, wenn die Spannung gleich 400 V ist.
Wenn Sie Gleichspannung prüfen, zeigt Ihnen die LED ➌oder
➍die Polarität an der Prüfspitze an.
Sollten beide LEDs leuchten, so handelt es sich um Wechsel-
spannung.
ENTSORGUNG
Gebrauchte Elektro- und Elektronikgeräte dürfen
gemäß europäischer Vorgaben nicht mehr zum
unsortierten Abfall gegeben werden. Das Symbol
der Abfalltonne auf Rädern weist auf die Notwendigkeit
der getrennten Sammlung hin. Helfen auch Sie mit beim
Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es
nicht mehr nutzen, in die hierfür vorgesehenen Systeme der
Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli
2012 über Elektro- und Elektronik-Altgeräte.
Batterien und Akkus dürfen nicht in den Hausmüll.
Jeder Verbraucher ist gesetzlich verpflichtet, alle
Batterien und Akkus, egal ob sie Schadstoffe
enthalten oder nicht, bei einer Sammelstelle seiner
Gemeinde/seines Stadtteils oder im Handel abzugeben,
damit sie einer umweltschonenden Entsorgung zugeführt
werden können. Batterien und Akkus bitte nur in entladenem
Zustand abgeben!
Garantieangaben gelten nicht für evtl. mitgelieferte oder
eingebaute Batterien.
GARANTIE
Dieses REV-Produkt durchläuft während der Fertigung
mehrere, nach neuesten Techniken aufgebaute Prüfstationen.
Sollte dennoch ein Mangel auftreten, leistet REV im
nachfolgenden Umfang Gewähr:
1. Die Dauer der Garantie beträgt 24 Monate ab
dem Kaufdatum.
2. Das Gerät wird von REV entweder unentgeltlich
nachgebessert oder ausgetauscht, wenn es
inner halb der Gewährleistungspflicht nachweisbar
wegen eines Fertigungs- oder Materialfehlers
unbrauchbar wird.
3. Die Haftung erstreckt sich nicht auf
Transportschäden sowie auf Schäden, die durch
fehlerhafte Installation entstehen.
4. Wird innerhalb von 6 Monaten nach Nichtanerken
nung des Haftungsfalles durch REV kein Wider
spruch eingelegt, verjährt das Recht auf Nachbes
serung.
5. Im Gewährleistungsfall ist das Gerät zusammen
mit dem Kaufbeleg und einer kurzen Mangelbe
schreibung an den Händler oder REV zu senden.
6. Ohne Garantienachweis erfolgt Nachbesserung
ausschließlich gegen Berechnung.
Technische Änderungen vorbehalten.
DE
SPANNUNGSPRÜFER 6400V
Bedienungsanleitung
07.14
Typ: GK26A
REV Ritter GmbH
Frankenstraße 1-4
D-63776 Mömbris
www.rev.biz
BESCHREIBUNG DER SYMBOLE
Symbol Bedeutung
Gleichspannung (DC)
+ Plus, — Minus
Wechselspannung (AC)
Erdanschluss
Schutzisoliert (Schutzklas-
se 2)
Achtung, Risiko einer Gefahr
Gefahr eines elektrischen
Schlages
