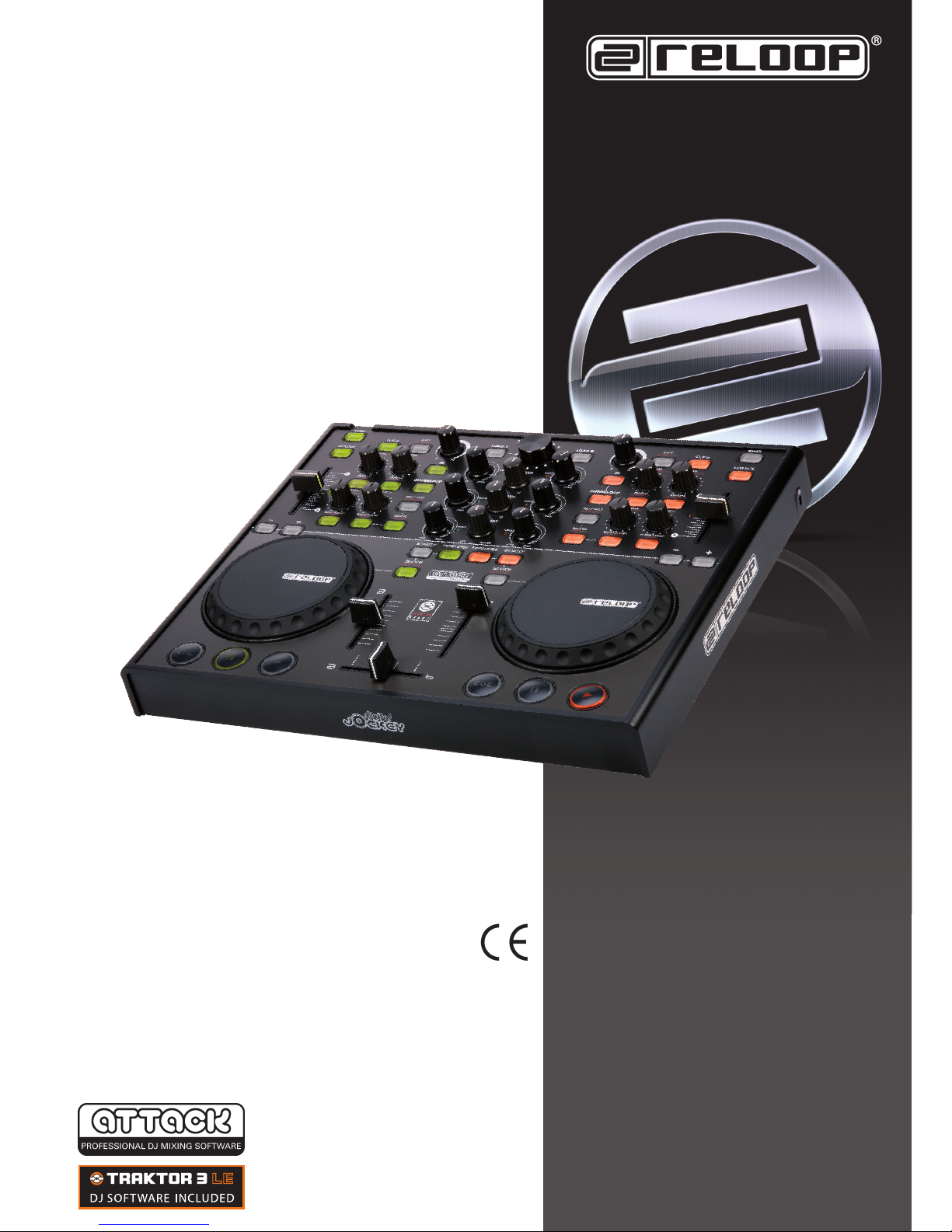

Reloop DIGITAL JOCKEY CONTROLLER User manual
Professioneller MIDI-Controller
Professional MIDI controller
Contrôleur MIDI professionnel
DIGITAL JOCKEY
CONTROLLER EDITION
WARNUNG!
Um Feuer oder einen elektrischen Schock zu
vermeiden, setzen Sie dieses Gerät nicht Wasser
oder Flüssigkeiten aus! Öffnen Sie niemals das
Gehäuse!
WARNING!
To prevent fire or avoid an electric shock do not
expose the device to water or fluids! Never open
the housing!
ATTENTION !
Afin d'éviter un incendie ou une décharge
électrique, veillez à tenir cet appareil à l'écart des
liquides et de l'humidité ! N´ouvrez jamais le boîtier
!
Für weiteren Gebrauch aufbewahren!
Keep information for further reference!
Gardez ces instructions pour des utilisations
ultérieurs !
www.digital-jockey.dj
DEUTSCH
Seite 02-27
ENGLISH
page 28-53
FRANÇAIS
page 54-79
Bedienungsanleitung
ACHTUNG!
Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit
diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der
Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung
dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und
diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die
Anforderungen der geltenden europäischen und nationalen Richtlinien,
die Konformität wurde nachgewiesen, die entsprechenden Erklärungen
und Unterlagen sind beim Hersteller hinterlegt.
Operation Manual
CAUTION!
For your own safety, please read this operation manual carefully before
initial operation! All persons involved in the installation, setting-up,
operation, maintenance and service of this device must be
appropriately qualified and observe this operation manual in detail. This
product complies with the requirements of the applicable European and
national regulations. Conformity has been proven. The respective
statements and documents are deposited at the manufacturer.
Mode d'emploi
ATTENTION !
Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi
avant la première utilisation ! Toutes les personnes chargées de
l'installation, de la mise en service, de l'utilisation, de l'entretien et la
maintenance de cet appareil doivent posséder les qualifications
nécessaires et respecter les instructions de ce mode d'emploi. Ce
produit est conforme aux directives européennes et nationales, la
conformité a été certifiée et les déclarations et documents sont en
possession du fabricant.
2
DEUTSCH
Wir gratulieren Ihnen zum Kauf des Reloop Digital Jockey Controller Edition.
Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen
schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu
studieren und zu befolgen.
Nehmen Sie den Reloop Digital Jockey aus der Verpackung. Bitte überprüfen Sie
vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden
vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken,
nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem
Fachhändler in Verbindung.
SICHERHEITSHINWEISE
ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der
Netzspannung 240 V. Bei dieser Spannung können Sie einen
lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch
Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt
jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch
unsachegemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise
verursacht werden, übernimmt der Hersteller keine Haftung.
- Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen
Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der
Anwender unbedingt die Sicherheitshinweise und die Warnvermerke
beachten, die in dieser Gebrauchsanleitung enthalten sind.
- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie
bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät
verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
- Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die
von außen austauschbaren Verschleißteile. Die Wartung darf nur von
fachkundigem Personal durchgeführt werden, ansonsten verfällt die
Gewährleistung!
- Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen
Auslösecharakteristik und Nennstromstärke ausgetauscht werden.
- Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des
Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern
Sie sich, dass der Netzschalter auf "OFF" steht, wenn Sie das Gerät ans Netz
anschließen.
- Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle
Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei
Fragen wenden Sie sich bitte an Ihren Händler.
- Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel nicht
gequetscht oder durch scharfe Kanten beschädigt wird.
- Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen!
Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen
Sie diese Teile nie mit nassen Händen an!
- Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als
Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des
öffentlichen Versorgungsnetzes verwendet werden.
- Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom
Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie
niemals an der Netzleitung!
- Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer
entflammbaren Unterlage auf.
- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der
Installation oder Inbetriebnahme des Gerätes.
- Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht
zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie
sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit
Dritter!
BEDIENUNGSANLEITUNG
DEUTSCH
3
DEUTSCH
- Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem
Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das
Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut
genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät
hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
- Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem
kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von direktem
Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim
Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene
Lüfter oder Lüftungsschlitze. Sorgen Sie immer für eine ausreichende
Ventilation.
- Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten
Raum in einen warmen Raum gebracht wurde. Das dabei entstehende
Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das
Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
- Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und
Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem
feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder
Waschbenzin zum Reinigen.
- Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton
transportiert werden.
- Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres
Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in "OFF"-
Position geschaltet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten,
um den durch Einschwingung erzeugten Schroteffekt zu vermeiden, welcher
zu Lautsprecher- und Frequenzweichenschäden führen könnte.
- Geräte, die an Netzspannung betrieben werden, gehören nicht in
Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere
Vorsicht walten.
- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
- In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten
ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu
überwachen.
- Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut
auf.
BESTIMMUNGSGEMÄßE VERWENDUNG
- Bei diesem Gerät handelt es sich um einen professionellen DJ-MIDI-
Controller mit dem sich Software steuern lässt. Das Gerät wird dabei mit
einem USB-Kabel an den Computer angeschlossen.
- Dieses Produkt ist für den Anschluss an 240 V, 50 Hz Wechselspannung
zugelassen und wurde ausschließlich zur Verwendung in Innenräumen
konzipiert.
- Wird das Gerät anders verwendet als in dieser Bedienungsanleitung
beschrieben, kann dies zu Schäden am Produkt führen und der
Gewährleistungsanspruch erlischt. Außerdem ist jede andere Verwendung
mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc.
verbunden.
- Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden,
da ansonsten der Gewährleistungsanspruch erlischt.
4
DEUTSCH
WARTUNG
- Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf
Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die
Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist,
so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtigten
Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr
funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder
nach schweren Transportbeanspruchungen.
1. ERSTE SCHRITTE:
1.1. Hardware Anschluss
Nehmen Sie den Reloop Digital Jockey aus der Verpackung und verbinden Sie
das Netzteil mit der DC-Buchse auf der Rückseite des Gerätes.
Schalten Sie das Gerät mittels der Power-Taste ein. Die Load A und Load B Tasten
sollten aufleuchten. Schließen Sie nun das mitgelieferte USB-Kabel mit dem
Controller und einem freien USB-Port Ihres Computers.
Folgende Meldungen sollten beim ersten Anschluss des Digital Jockey, im
Beispiel Windows XP, auf Ihrem Monitor erscheinen:
a) Neue Hardware gefunden – Digital Jockey
b) Neue Hardware gefunden – USB Audio Gerät
c) Neue Hardware gefunden – Die Hardware wurde gefunden und kann jetzt
verwendet werden.
Unter Windows XP, Vista und Mac OS.X wird der Controller automatisch, nach
Plug-N-Play Prinzip, ohne spezielle Treiber, erkannt.
Nun ist Ihre Hardware korrekt mit Ihrem Computer verbunden.
1.2. Reloop Attack Softwarekonfiguration
Legen Sie die im Lieferumfang enthaltene Installations-CD in Ihr CD ROM
Laufwerk. Ein Installationsmenü wird automatisch gestartet.
HINWEIS!
Sollten Sie Ihre CD ROM Autostart-Funktion deaktiviert haben, öffnen Sie
die Datei “Autorun.exe” manuell auf der CD.
Drücken Sie auf „Install Reloop Attack“ um das Setup auszuführen.
5

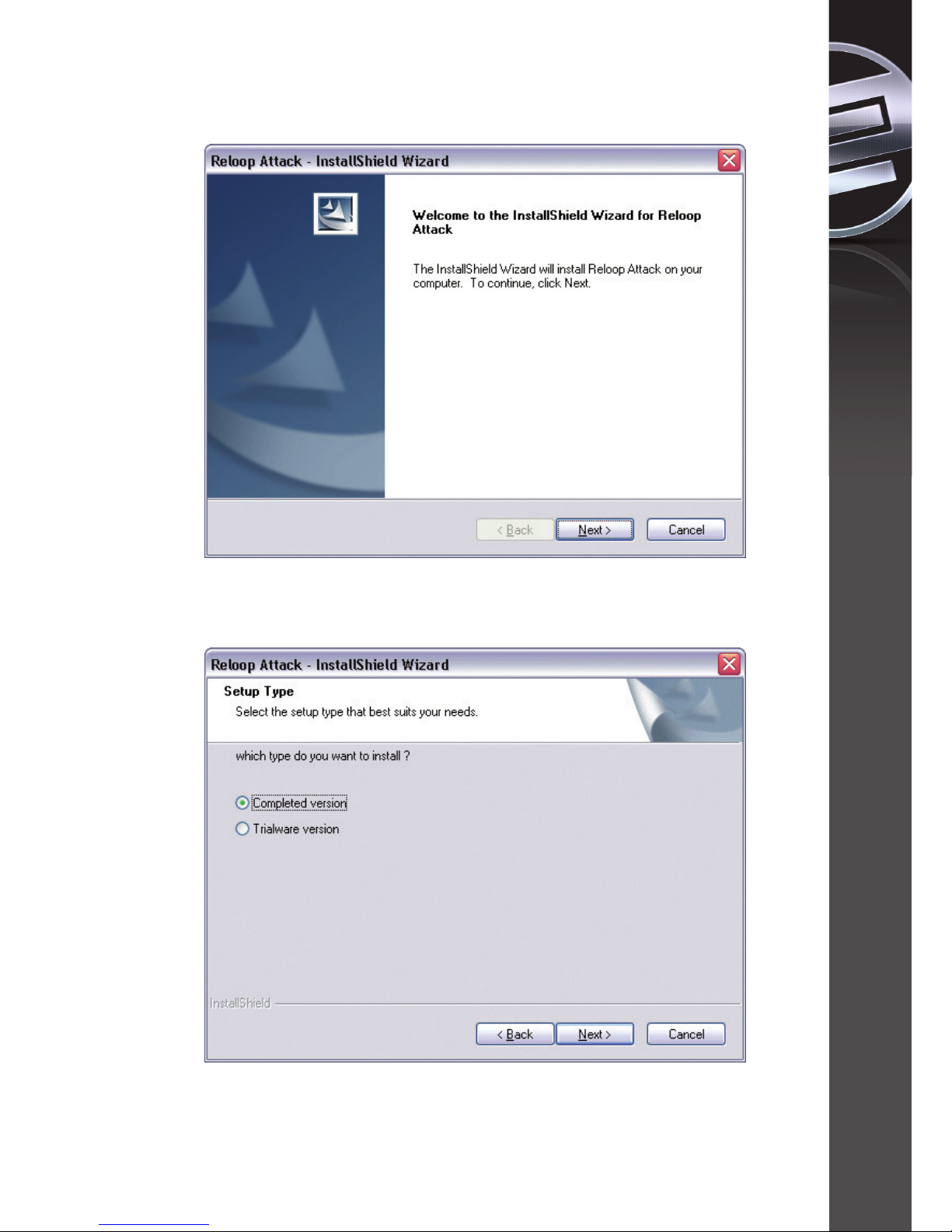

a) Installations-Begrüßung
Als erstes sehen Sie die Installations-Begrüßung. Drücken Sie auf „Weiter/Next“.
b) Versionsauswahl
Belassen Sie die Auswahl bei „Complete Version“ und bestätigen Sie mit
„Weiter/Next“.
DEUTSCH
6
DEUTSCH

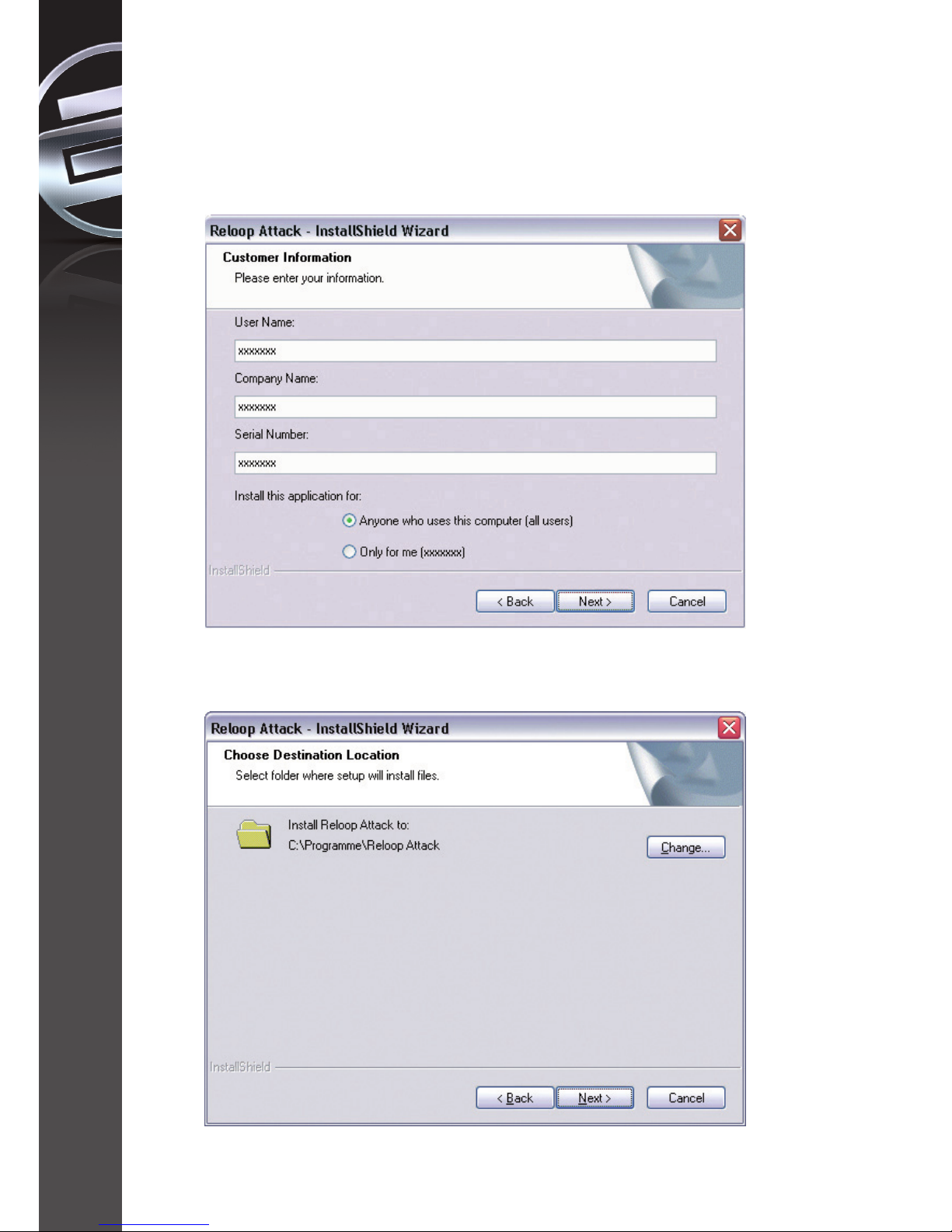

c) Kundeninformation
Fügen Sie Ihre Daten, Name, Firma und die Seriennummer ein.
HINWEIS!
Ihre persönliche Seriennummer finden Sie auf der Rückseite der CD Hülle.
Bestätigen Sie Ihre Eingaben mit „Weiter/Next“.
d) Installationspfad
Hier wird der Installationspfad angezeigt. Bei Bedarf können Sie diesen manuell
ändern. Bestätigen Sie den Pfad mit „Weiter/Next“.
7
DEUTSCH
e) Installationsbestätigung
Bestätigen Sie die Installation indem Sie auf „Install“ drücken.
Nun wird die Installation ausgeführt, eventuell muss nach der Installation Ihr
Computer neu gestartet werden.
f) Installation abgeschlossen
Schließen Sie die Installation mittels der „Finish“ Taste ab.
HINWEIS!
Falls Sie zu einem Neustart aufgefordert werden, so führen Sie diesen aus.
8
DEUTSCH
Starten Sie nun die Reloop Attack Software mittels des Icons auf dem Desktop
oder über das Start Programm Menü im Ordner Reloop Software.
Gehen Sie in die „Preferences“. Die Schaltfläche dafür finden Sie oben rechts im
Software-Fenster. Öffnen Sie den Reiter „Devices“. Der Reloop Digital Jockey
sollte dort sichtbar sein. Drücken Sie auf das Reloop Digital Jockey Bild im
Fenster „Availabe Type“. Danach drücken Sie auf „Digital Jockey“ im „MIDI
Devices“ Fenster darüber. Als Bestätigung sollte oben der Satz „Digital Jockey
set as Reloop Digital Jockey is enabled“ erscheinen. Nun ist Ihr Controller in der
Software konfiguriert.
HINWEIS!
Diese Einstellungen müssen nur einmalig vorgenommen werden.
Bitte nehmen Sie nun unter dem Reiter „Audio Device“ Ihre individuellen
Soundkarten-Einstellungen vor. Bestätigen Sie Ihre Eingaben mit der
Schaltfläche „OK“. Ihr Controller und Ihre Software sind nun richtig eingestellt
und Sie können mit dem Mixen beginnen.
1.3.Traktor 3 LE Softwarekonfiguration
Führen Sie die Autorun.exe auf der beiliegenden CD aus und warten Sie bis das
Installationsmenü erscheint. Drücken Sie hier auf „Traktor 3 LE“ um das Setup
auszuführen. Das Traktor 3 LE Setup startet nun; bitte folgen Sie den
Anweisungen auf dem Bildschirm, um die Installation auszuführen.
HINWEIS!
Ihre Traktor 3 LE Version wurde optimal auf den Digital Jockey angepasst.
Achten Sie darauf, dass Ihr Controller bei der Installation ausgewählt ist.
Starten Sie Traktor 3 LE nach erfolgreicher Installation. Sofern der Digital
Jockey bei der Installation ausgewählt wurde, sind nun alle Kontrollelemente
richtig eingestellt, so dass keine weiteren Einstellungen mehr nötig sind.
Eine Übersicht der Belegung vom Digital Jockey für Traktor 3 LE und
Traktor 3 Studio (upgradefähig) finden Sie im Anhang.
Hinweis für Mac User:
Führen Sie die Setup Datei “Traktor3LEinstaller.app” auf der beiliegenden
Installationsdisc manuell aus.
9
DEUTSCH
10
DEUTSCH
ÜBERSICHT CONTROLLER & SOFTWARE
HINWEIS!
Elemente mit gleicher Funktion auf gegenüberliegenden Seiten sind nur
einmal gekennzeichnet.
42S 43S 44S32S33S
35S
36S
34S
10S
17S
16S
24S
28S
27S
15S
19S
20S
21S
38S
18S
4S
5S
6S
3S
7S
41S
8S
25S
26S
37S
14S
22S
13S
31S
9S 40S
12S
11S39S
29S
1H2H10H23H22H17H 11H 12H 13H
9H
24H
16H
30H
29H
28H
14H
15H
27H
26H
25H
19H
20H
21H
18H
8H
4H 5H 6H 7H
49H
Table of contents
Languages:
Other Reloop Recording Equipment manuals
Reloop
Reloop Jockey III Master edition User manual
Reloop
Reloop EFFEX TITAN HIGH-Q Series User manual
Reloop
Reloop 224792 User manual
Reloop
Reloop AUDIO INNOVATE RMX INNOFADER User manual
Reloop
Reloop Reloop User manual
Reloop
Reloop keyfadr User manual
Reloop
Reloop MIXAGE User manual
Reloop
Reloop 10tion User manual
Reloop
Reloop Mixage Interface Edition MK2 User manual
Reloop
Reloop Beatpad User manual
