USER’S MANUAL
RDP-SMS20
solo
○ Акумулаторен настолен
циркуляр
○ Cordless mitre saw
○ ferastrau circular x
○ δισκοπρίονο
○ циркулар за дрво
столен с лазер
○ testera kružna za uglove
www.raider.bg
RAIDER
ONE BATTERY
FITS ALL
Contents
6 BG схема
7 BG оригинална инструкция за употреба
17 EN original instructions’ manual
20 RO instructiuni
27 EL
μετάφραση του πρωτοτύπου των οδηγιών χρήσης
32 MK оригинални упатства за употреба
38 SR uputstva za upotrebu
2www.raider.bg
Art. No. Item Description
030130 R20 Cordless Drill Li-ion 2 speed 13 mm 44 Nm Solo RDP-SCD20
030220 R20 Cordless Drill Li-ion 2 speed 13 mm 44 Nm Solo RDP-SCD20S
030131 R20 Cordless Hammer Drill-Driver Li-ion 2 speed 13 mm 50Nm Solo
RDP-SCDI20
030217 R20 Cordless Hammer Drill Li-ion 2 speed 13 mm 50Nm Solo
RDP-SCDI20S
030222 R20 Auto touch cordless drill Solo RDP-SCDA20
030159 R20 Brushless cordless draywall screwdriver Solo RDP-SBES20
030132 R20 Cordless Hex Impact Driver Li-ion 1/4" 180 Nm Solo RDP-SHID20
030133 R20 Cordless Impact Wrench Li-ion 1/2" 250 Nm Solo RDP-SCIW20
030134 R20 Cordless Impact Wrench Li-ion 1/2" 400 Nm 5 speed Solo
RDP-SCIW20-5
030221 R20 Cordless Impact Wrench Li-ion 1/2” 400 Nm 5 speed Solo
RDP-SCIW20S
030151 R20 Cordless Rotary Hammer Brushless Li-ion SDS-plus Solo RDP-
SBRH20
030135 R20 Cordless Rotary Hammer Li-ion SDS-plus Solo RDP-SRH20
030136 R20 Cordless Angle Grinder Li-ion Ø125mm 10000min-1 Solo RDP-SBAG20
030223 R20 Brushless Cordless Angle Grinder Li-ion Ø125mm 11500min-1 Solo
RDP-SBAG20S

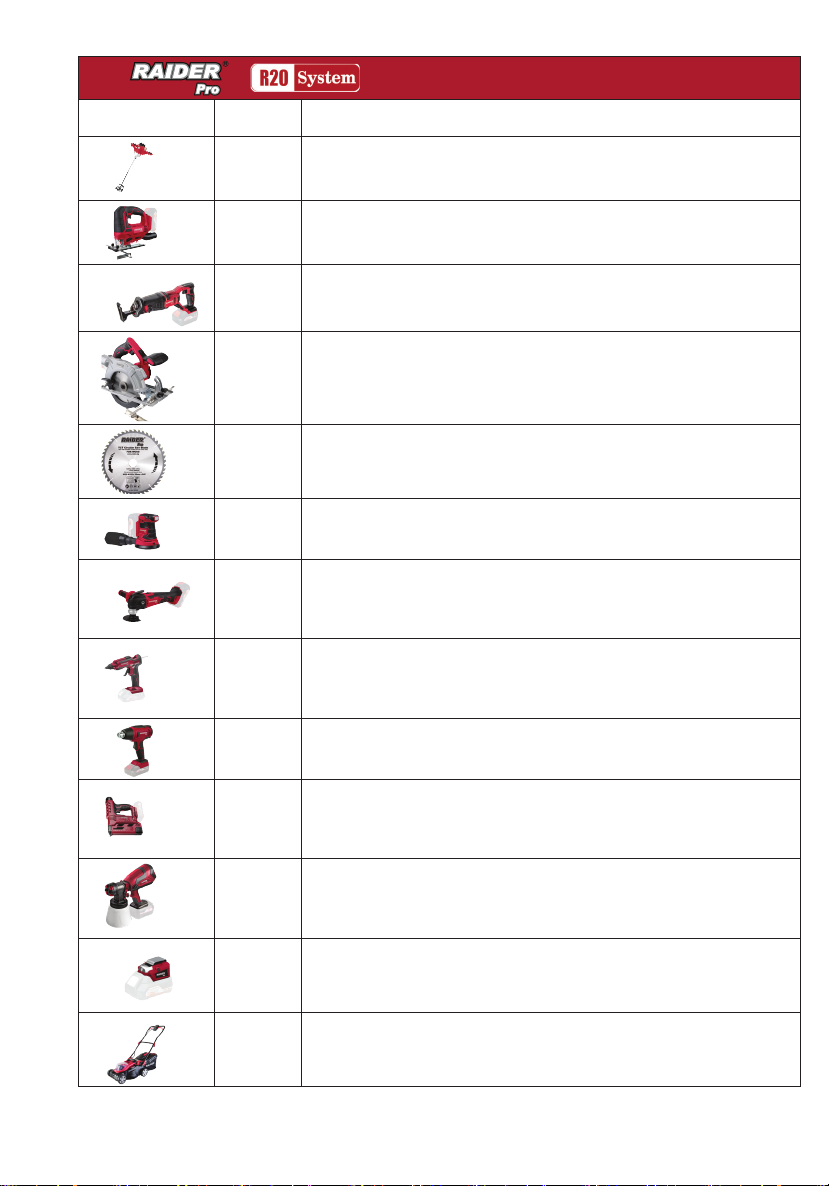

Art. No. Item Description
030152 R20 Cordless Mixer Li-ion Solo RDP-SHM20
030137 R20 Cordless Jig Saw Li-ion quick 80mm Solo RDP-SJS20
030138 R20 Cordless Reciprocating Saw Li-ion quick Solo RDP-SRS20
030139 R20 Cordless Circular Saw Li-ion Ø165x20 mm 24T 4200 min-1 laser Solo
RDP-SCS20
163143 Circular Saw Blade Tungsten Carbide Tipped Ø165x20 mm 24T
030140 R20 Cordless Random Orbit Sander Li-ion Ø125 mm variable speed Solo
RDP-SRSA20
030141 R20 Cordless Multi-Tool Li-ion 3° variable speed quick Solo RDP-SOMT20
030154 R20 Cordless Glue gun Li-ion ø11 Solo RDP-SGLG20
030160 R20 Cordless heat gun Li-ion Solo RDP-SHG20
030153 R20 Cordless stapler comb Li-ion Solo RDP-SST20
074202 R20 Пистолет за боя акум. Li-ion Ø1.5 1.8 2.2 mm 1 L Solo RDP-SSGC20
039706 R20 Adapter USD with lamp for series RDP-R20 System
075328 R20 Lawn mower Li-ion 360 mm 35L Solo RDP-SLM20
4www.raider.bg
Art. No. Item Description
075711 R20 Cordless brush cutter with blade and trimmer head detachable shaft
RDP-SBBC20 Set
075712 Pole saw head tube for RDP-SBBC20
075713 Hedge trimmer head with tube for RDP-SBBC20
075545 R20 Cordless trimmer Li-ion 300 mm Solo RDP-SCBC20
075707 R20 Cordless headge trimmer Li-ion 510 mm Solo RDP-SCHT20
075708 R20 Cordless pole saw Li-ion 510 mm set RDP-SPS20
075710 R20 Cordless chain saw Li-ion 200 mm solo RDP-SCS20
030155 R20 Cordless chain saw brushless 350 mm (14") Solo RDR-SBCS20
090319 R20 Cordless wet and dry cleaner Solo RDR-SDWC20
090320 R20 Ash cleaner Solo RDR-SWC20
030211 Cordless Drill Li-ion 2 speed 13 mm 44 Nm 20 V 1.5 Ah 1 h RDP-SCD20 Set
030219 Cordless Drill Li-ion 2 speed 13 mm 44 Nm 20 V 1.5 Ah 1 h RDP-SCD20S
Set
030215 R20 Brushless cordless drill Set RDP-SBCDA20 Set
030208 Cordless Hammer Drill-Driver Li-ion 2 speed 13mm 50Nm 20 V 2x2 Ah 1 h in
Case RDP-SCDI20 Set
030216 Cordless Hammer Drill Li-ion 2 speed 13mm 50Nm 20 V 2x2 Ah 1 h in Case
RDP-SCDI20S Set
5
Art. No. Item Description
030209 Cordless Angle Grinder Li-ion Ø125mm 10000min-1 20 V 2 Ah 1 h in Case
RDP-SBAG20 Set
030224 R20 Brushless Cordless Angle Grinder Li-ion Ø125mm 11500min-1 Sет
RDP-SBAG20S
030210 Cordless Jig Saw Li-ion quick 80mm 20 V 2 Ah 1 h in Case RDP-SJS20 Set
075709 R20 Cordless chain saw Li-ion 200 mm set RDP-SCS20
090315 R20 Ash cleaner Set RDR-SWC20
032120 R20 System Starter Kit Li-ion 2 Ah 1h for series RDP-R20 System
131110 R20 Battery Pack Li-ion 20 V 1.5 Ah for series RDP-R20 System
131152 R20 Battery Pack Li-ion 20 V 2 Ah for series RDP-R20 System
131153 R20 Battery Pack Li-ion 20 V 4 Ah for series RDP-R20 System
131157 R20 Батерия Li-ion 20 V 6 Ah за серията RDP-R20 System
039703 R20 Battery and Charger for series RDP-R20 System
039704 R20 Rapid Charger for series RDP-R20 System
039707 R20 Dual Charger for series RDP-R20 System 2x3 A
Прочетете ръководството преди употреба!
Refer to instruction manual / booklet!
Носете защитни антифони!
Always wear hearing protection!
Носете защитна маска!
Wear dust mask!
Носете защитни очила!
Wear safety glases!
1. Ключ вкл. / изкл
2. Отключващ бутон (за предпазния капак на ножа)
3. Предпазен капак на ножа
4. Лазер
5. Прахоотвеждане
6. Фиксиращ щифт
7. Удължители (ляв и десен)
BG Снимките са с илюстративна цел. Изобразеният
модел може да не е напълно идентичен със закупената
от вас машина.
EN The pictures are for illustration purpose. The pattern
shown may not be exactly the same as the machine you
purchased.
НЕ СЪДЪРЖА БАТЕРИЯ И ЗАРЯДНО!
BATTERY AND CHARGER NOT INCLUDED!
1
3
2
4
6
7
5
7
Подвижна опора
Support pole Фиксиращ болт за
подвижната опора
Регулиране на
вертикалния ъгъл
Bevel lock knob
Шайба
Washer
Assembly
Сглобяване
Застопоряващ щифт
Lock pin
g.1
g.2
g.3
Прахоулавяща
торбичка
Dust bag
g.4
Подвижна стяга
Work clamp knob
Подвижна опора
Support pole
Основа
BaseБутон за блокировка на вала
Spindle lock button
g.5
Пусков прекъсвач
On/o switch
g.6
Диск
Disc Шпиндел
Spindle
Шайба
Washer
Болт
Screw
8www.raider.bg
Оригинална инструкция за употреба
Уважаеми потребители,
Поздравления за покупката на машина от най-бързо развиващата се марка за електрически, бензинови
и пневматични машини - RAIDER. При правилно инсталиране и експлоатация, RAIDER са сигурни и надеждни
машини и работата с тях ще Ви достави истинско удоволствие. За Вашето удобство е изградена и отлична сервизна
мрежа с 45 сервиза в цялата страна.
Преди да използвате тази машина, моля, внимателно се запознайте с настоящата “Инструкция за
употреба”.
В интерес на Вашата безопасност и с цел осигуряване на правилната й употреба, прочетете настоящите
инструкции внимателно, включително препоръките и предупрежденията в тях. За избягване на ненужни грешки и
инциденти, важно е тези инструкции да останат на разположение за бъдещи справки на всички, които ще ползват
машината. Ако я продадете на нов собственик то “Инструкцията за употреба” трябва да се предаде заедно с нея, за
да може новия ползвател да се запознае със съответните мерки за безопасност и инструкциите за работа.
“Евромастер Импорт Експорт” ООД е упълномощен представител на производителя и собственик на
търговската марка RAIDER. Адресът на управление на фирмата е гр. София 1231, бул. “Ломско шосе” 246, тел.
02 934 33 33, 934 10 10, www.raider.bg; www.euromasterbg.com; e-mail: info@ euromasterbg.com.
От 2006 година във фирмата е въведена системата за управление на качеството ISO 9001:2008 с
обхват на сертификацията: Търговия, внос, износ и сервиз на професионални и хоби електрически, пневматични и
механични инструменти и обща железария. Сертификатът е издаден от Moody International Certication Ltd, England.
Технически данни
параметър мерна
единица стойност
Модел - RDP-SMS20 solo
Напрежение V 20
Обороти без натоварване min-1 4000
Диаметър на диска mm 210x30; 24 T
Максимални размери при рязане
(широчина x височина) mm 60x100 mm (0° / 90°)
35x85 mm (45° / 45°)
LPA (ниво на звуково налягане) dB(A) 91.9+3
LWA(ниво на звукова мощност) dB(A) 104.9+3
Ниво на вибрация m/s2<2.5
Клас на защита - II
BG
9
1. Общи указания за безопасна работа.
Прочетете внимателно всички указания.
Неспазването на приведените по-долу
указания може да доведе до токов удар,
пожар и/или тежки травми. Съхранявайте тези
указания на сигурно място.
1.1. Безопасност на работното място.
1.1.1. Поддържайте работното си място
чисто и добре осветено. Безпорядъкът
и недостатъчното осветление могат да
спомогнат за възникването на трудова
злополука.
1.1.2. Не работете с машината в среда
с повишена опасност от възникване на
експлозия, в близост до лесно запалими
течности, газове или прахообразни
материали. По време на работа в машините
се отделят искри, които могат да възпламенят
прахообразни материали или пари.
1.1.3. Дръжте деца и странични лица на
безопасно разстояние, докато работите с
машината. Ако вниманието Ви бъде отклонено,
може да загубите контрола над машината.
1.2. Безопасност при работа с
електрически ток.
1.2.1. Батерията на машината трябва да е
подходящ за ползвания модел машина.
1.2.2. Избягвайте допира на тялото Ви
до заземени тела, напр. тръби, отоплителни
уреди, печки и хладилници. Когато тялото Ви е
заземено, рискът от възникване на токов удар
е по-голям.
1.2.3. Предпазвайте машината си от дъжд
и влага. Проникването на вода в машината
повишава опасността от токов удар.
1.2.4. Използвайте само батерия и
зарядно от серията R20 System
Акумулаторната машина се доставя без
батерия и зарядно.
1.2.5. Използвайте само изправни батерии
и зарядни устройства.
1.2.6. Ако се налага използването на
машината във влажна среда, използвайте
предпазен прекъсвач за утечни токове.
Използването на предпазен прекъсвач за
утечни токове намалява опасността от
възникване на токов удар.
1.3. Безопасен начин на работа.
1.3.1. Бъдете концентрирани, следете
внимателно действията си и постъпвайте
предпазливо и разумно. Не използвайте
машината, когато сте уморени или под
влиянието на наркотични вещества,
алкохол или упойващи лекарства. Един миг
разсеяност при работа с машина може да
има за последствие изключително тежки
наранявания.
1.3.2. Работете с предпазващо работно
облекло и винаги с предпазни очила.
Носенето на подходящи за ползваната
машина и извършваната дейност лични
предпазни средства, като дихателна маска,
здрави плътно затворени обувки със стабилен
грайфер, защитна каска или шумозаглушители
(антифони), намалява риска от възникване на
трудова злополука.
1.3.3. Избягвайте опасността от включване
на машината по невнимание. Преди да
включите щепсела се уверете, че пусковият
прекъсвач е в положение «изключено». Ако,
когато носите машината, държите пръста
си върху пусковия прекъсвач, съществува
опасност от възникване на трудова злополука.
1.3.4. Преди да включите машината, се
уверете, че сте отстранили от нея всички
помощни инструменти и гаечни ключове.
Помощен инструмент, забравен на въртящо
се звено, може да причини травми.
1.3.5. Избягвайте неестествените
положения на тялото. Работете в стабилно
положение на тялото и във всеки момент
поддържайте равновесие. Така ще можете
да контролирате машината по-добре и по-
безопасно, ако възникне неочаквана ситуация.
1.3.6. Работете с подходящо облекло.
Не работете с широки дрехи или украшения.
Дръжте косата си, дрехите и ръкавици на
безопасно разстояние от въртящи се звена
на машините. Широките дрехи, украшенията,
дългите коси могат да бъдат захванати и
увлечени от въртящи се звена.
1.3.7. Ако е възможно използването на
външна аспирационна система, се уверете,
че тя е включена и функционира изправно.
Използването на аспирационна система
намалява рисковете, дължащи се на
отделящата се при работа прах.
1.4. Грижливо отношение към машините.
1.4.1. Не претоварвайте машината.
Използвайте машините само съобразно
тяхното предназначение. Ще работите по-
добре и по-безопасно, когато използвате
подходящата машина в зададения от
производителя диапазон на натоварване.
1.4.2. Не използвайте машина, чиято
10 www.raider.bg
блокировка е повредена. Машина, която
не може да бъде изключвана и включвана
по предвидения от производителя начин, е
опасна и трябва да бъде ремонтирана.
1.4.3. Преди да променяте настройките на
машината, да заменяте работни инструменти и
допълнителни приспособления, както и когато
продължително време няма да използвате
машината, отстранявайте батерията. Тази
мярка премахва опасността от задействане
на машината по невнимание.
1.4.4. Съхранявайте машините на места,
където не могат да бъдат достигнати от деца.
Не допускайте те да бъдат използвани от лица,
които не са запознати с начина на работа с тях
и не са прочели тези инструкции. Когато са в
ръцете на неопитни потребители, машините
могат да бъдат изключително опасни.
1.4.5. Поддържайте машините си
грижливо. Проверявайте дали подвижните
звена функционират безукорно, дали не
заклинват, дали има счупени или повредени
детайли, които нарушават или изменят
функциите на машината. Преди да използвате
машината, се погрижете повредените детайли
да бъдат ремонтирани. Много от трудовите
злополуки се дължат на недобре поддържани
машини и уреди.
1.4.6. Поддържайте режещите
инструменти винаги добре заточени и чисти.
Добре поддържаните режещи инструменти с
остри ръбове оказват по-малко съпротивление
и с тях се работи по-леко.
1.4.7. Използвайте машините,
допълнителните приспособления, работните
инструменти и т.н., съобразно инструкциите
на производителя. При това се съобразявайте
и с конкретните работни условия и операции,
които трябва да изпълните. Използването
на машина за различни от предвидените
от производителя приложения повишава
опасността от възникване на трудови
злополуки.
2. Предназначение
Акумулаторният циркуляр е проектиран,
като стационарна машина за рязане на дърво
по права линия и напречно. Хоризонтален
ъгъл на триона до 45 °, възможни са и
вертикални ъгли на откос до -45 °.
3. Проверете отделните части и
аксесоари на машината за повреди при
транспортирането.
4. Допълнителни инструкции за безопасност
4.1. При използване на триони с твърди
метални зъби (Въглеродни връхчета) е
препоръчително да се използват дискове с
отрицателен или леко положителен ъгъл на
рязане. Да не се използват триони с дълбоко
изрязани зъби. Те могат да захванат на
защитния капак.
4.2. Внимание: Първо, внимателно сглобете
всички части преди започване на работа.
Следвайте процедурата, както е посочено.
4.3. Ако не сте запознати с използването на
такава машина е по-добре да се консултирате
с професионален инструктор или техник.
4.4. Винаги стягайте или натиснете детайла
здраво върху водача на триона, преди да
извършвате процес на рязане. Използването
на всички възможни начини за затягане е за
предпочитане пред това да използвате ръцете
си за тази цел.
4.5. Важно: Ако държите детайла с ръка
по време на рязане, поддържайте минимална
дистанция от 100 мм от режещия диск.
4.6. Винаги натискайте детайла върху
плота.
4.7. Поддържайте режещия диск остър
и проверявайте редовно дали се върти
свободно, без необичайни вибрации. Сменете
режещия диск, ако е необходимо.
4.8. Оставете дискът да се върти свободно,
докато достигне максималния брой обороти,
преди да започнете рязане.
4.9. Поддържайте отворите за въздух
в задната част и дъното на триона и
електрическия двигател чисти, за по-дълъг
живот на машината. Замърсяванията и
натрупалият се прах трябва да бъдат
отстранени.
4.10. Винаги хващайте здраво детайла към
плота, преди да започнете обработване.
4.11. Използвайте само подходящи дискове
за рязане, за работа с най-малко 4500 оборота
в минута.
4.12. Използвайте само правилни дискове
за трион. Твърде малки или твърде големи
дискове за рязане са изключително опасни.
4.13. Преглеждайте редовно режещия диск
за повреди. Сменете режещия диск, ако е
необходимо.
4.14. Смажете новото режещо острие
и почистете фланците, преди да сглобите
Table of contents
Languages:
Other Raider Saw manuals
Raider
Raider RD-CS24 User manual
Raider
Raider RDP-BSM01 User manual
Raider
Raider RDP-JS25 User manual
Raider
Raider RD-RS29 User manual
Raider
Raider RDI-JS30 User manual
Raider
Raider RDP-TS11 User manual
Raider
Raider RD-GCS20 User manual
Raider
Raider RDP-JS21 User manual
Raider
Raider RD-CS21O User manual
Raider
Raider RD-RSL01 User manual
Raider
Raider RD-BSW18 User manual
Raider
Raider Pro RDP-CS30 User manual
Raider
Raider RD-MS10 User manual
Raider
Raider RDI-RS30 User manual
Raider
Raider RD-MS02 User manual
Raider
Raider RD-MS06 User manual
Raider
Raider RD-SS16J User manual
Raider
Raider RDI-CS27 User manual
Raider
Raider RDP-CWM01 User manual
Raider
Raider RDP-MS11 User manual
