Pumpa PMC1104P User manual

PUMPA, a.s.

U Svitavy 1

618 00 Brno www.pumpa.cz

Czech Republic

BLUE LINE

PMC1104P

PMC1103P

Ponorná čerpadla

„Původní návod k obsluze“

Platný od 16.12.2020

Verze:4

Obsah

1SYMBOLY.............................................................................................................................................. 3

2BEZPEČNOSTNÍ OPATŘENÍ .............................................................................................................. 3

3SPRÁVNÉ POUŽITÍ .............................................................................................................................. 4

4PŘED UVEDENÍM DO PROVOZU ...................................................................................................... 5

5POKYNY PRO ÚDRŽBU...................................................................................................................... 5

6ŠTÍTEK ČERPADLA............................................................................................................................. 6

ENGLISH TRANSLATION............................................................................................................................ 7

7SYMBOLS.............................................................................................................................................. 7

8SAFETY MEASURES........................................................................................................................... 7

9USE......................................................................................................................................................... 8

10 BEFORE STARTING........................................................................................................................ 9

11 MAINTENANCE INSTRUCTIONS................................................................................................... 9

12 PROHLÁŠENÍ O SHODĚ............................................................................................................... 13

13 DECLARATION OF CONFORMITY.............................................................................................. 14

ZÁZNAM O SERVISU A PROVEDENÝCH OPRAVÁCH:....................................................................... 15

SEZNAM SERVISNÍCH STŘEDISEK........................................................................................................ 15

Technická data / Technical Data

PMC1104P

PMC1103P

Napájecí napětí / Supply voltage

230 V, 50 Hz

Výkon / Output

750 W

Proudový vstup / Current input

5 A

5,2 A

Požadovaná pojistka / Required fuse

10 A

Třída izolace / Insulation class

155 (F)

Stupeň ochrany / Level of protection

IP 68

Kapacita kondenzátoru / Condenser capacity

20 μF

Maximální výtlačná výška / Delivery head max.

46 m

36 m

Max. čerpací výkon / Max. pumping power

83 L/min

100 L/min

Průměr přívodního potrubí / Input pipe diameter

Hloubka ponoru / Submersion depth

7 m

Max. průměr nasávaných cizích těles / Max. diameter of foreign

suct.bodies

Ø 0,5 mm

Minimální sací úroveň / Min suction level

140 mm

Hmotnost / Weight

5,2 kg

Teplota média / Medium temperature

0 –35°C

1 Symboly

V návodu k obsluze jsou uvedeny následující symboly, jejichž účelem je usnadnit pochopení

uvedeného požadavku.

Dodržujte pokyny a výstrahy, v opačném případě hrozí riziko poškození zařízení a

ohrožení bezpečnosti osob.

V případě nedodržení pokynů či výstrah spojených s elektrickým zařízením hrozí

riziko poškození zařízení nebo ohrožení bezpečnosti osob.

Poznámky a výstrahy pro správnou obsluhu zařízení a jeho částí.

Úkony, které může provádět provozovatel zařízení. Provozovatel zařízení je

povinen se seznámit s pokyny uvedenými v návodu k obsluze. Poté je zodpovědný

za provádění běžné údržby na zařízení. Pracovníci provozovatele jsou oprávněni

provádět běžné úkony údržby.

Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik,

oprávněný provádět opravy elektrických zařízení, včetně údržby. Tito

elektrotechnici musí mít oprávnění pracovat s vysokonapěťovými zařízeními.

Úkony, které musí provádět kvalifikovaný elektrotechnik. Specializovaný technik,

který disponuje schopnostmi a kvalifikací pro instalaci zařízení za běžných

provozních podmínek a pro opravu elektrických i mechanických prvků zařízení při

údržbě. Elektrotechnik musí být schopen provést jednoduché elektrické a mechanické úkony

spojené s údržbou zařízení.

Upozorňuje na povinnost používat osobní ochranné pracovní prostředky.

Úkony, které se smí provádět pouze na zařízení, které je vypnuté a odpojené od

napájení.

Úkony, které se provádějí na zapnutém zařízení.

2 Bezpečnostní opatření

Pozorně si přečtěte pokyny k použití ještě před provedením montáže a před uvedením do

provozu. Je zakázáno použití zařízení ze strany osob, které nejsou dokonale seznámeny s

návodem k použití (pokyny k použití). Děti a osoby mladší 16-ti let nesmí používat čerpadlo a

musí se zdržovat v dostatečné vzdálenosti od připojeného čerpadla. Uživatel je odpovědný

vůči třetím osobám v zóně, ve které je zařízení v činnosti.

BĚHEM použití čerpadla se ve vodě nebo v kapalině určené k čerpání nesmí

nacházet osoby.

Čerpadlo musí být zapojeno pouze prostřednictvím nadproudového jistícího relé se

jmenovitým rozpínacím proudem až do 30 mA a proudové zásuvky vybavené zemnícím

vodičem nainstalovaným v souladu s platnými normami.

Ochrana: Minimálně 10 A.

Vhodné pro použití do bazénů a zahradních jezírek. Pro ostatní používání/provozování musí

být dodržena shoda se standardy VDE 0100 část 702.

UPOZORNĚNÍ: Před provedením kontroly čerpadla odpojte zástrčku.

K výměně přívodního kabelu je zapotřebí speciálního vybavení, a proto se v uvedeném

případě obraťte na autorizované centrum servisní služby. Čerpadlo může být uvedeno do

činnosti s použitím prodlužovacího kabelu pouze za předpokladu, že byl vyroben za použití

kabelu mod. H07 RNF odpovídajícího platným normám, s průřezem vodiče nejméně 1 mm,

který odpovídá normě DIN 57282 nebo DIN 57245.

Napětí (230 voltů se střídavým proudem) uvedené na štítku čerpadla musí odpovídat

napětí elektrického rozvodu, který je k dispozici. Před uvedením do činnosti je třeba

se prostřednictvím kontroly provedené kvalifikovaným personálem ujistit o existenci

potřebných ochranných opatření elektrického charakteru.

•Ukostření

•Účinné uzemnění

•Dokonale fungující bezpečnostní vypínač pro poruchový proud, odpovídající

bezpečnostním normám orgánu zabezpečujícího dodávku elektrické energie.

•Spojení prostřednictvím zástrčky musí být chráněna před účinky vody.

•V případě rizika zatopení musí být spojení realizována prostřednictvím zástrčky,

zajištěné na bezpečném místě.

•Jednoznačně zabraňte čerpání agresivních kapalin nebo abrazivních produktů.

V případě poruchy čerpadla mohou být operace spojené s jeho opravou provedeny

pouze v dílnách autorizované servisní služby.

Je třeba použít výhradně originální náhradní díly.

Upozorňujeme, že ve smyslu zákona o odpovědnosti za výrobek neodpovídáme za škody

způsobené naším zařízení v případě:

a) Nesprávně provedených oprav vykonaných jiným personálem, než je personál námi

autorizovaných servisních středisek;

b) Použití NEORIGINÁLNÍCH NÁHRADNÍCH DÍLŮ;

c) Nedodržení pokynů a nařízení uvedených v návodu k použití. Stejná pravidla platí i pro

příslušenství.

Odolnost

Maximální teplota čerpané kapaliny by neměla překročit 35°C při nepřetržitém provozu.

Prostřednictvím tohoto čerpadla nesmí být přepravovány zápalné, hořlavé nebo výbušné

kapaliny! Vyvarujte se zejména motorových paliv, čistících prostředků nebo jiných chemických

produktů.

3 Správné použití

Čerpadlo není určeno pro provoz v komerčních objektech!

UPOZORNĚNÍ! Použití

Na přečerpávání a odčerpávání sladké, čisté až lehce znečištěné vody z nádrží na dešťovou

vodu.

Těleso čerpadla je vybaveno odvzdušňovacím otvorem, který slouží k vypuštění

vzduchu a vody s cílem dosáhnout optimálního ochlazení motoru. Čerpadlo nesmí

běžet nasucho!

Uvedení do chodu

Nejdříve ponořte čerpadlo do vody a následně zasuňte zástrčku do zásuvky.

Čerpadlo je připraveno k použití.

4 Před uvedením do provozu

Instalace ponorného elektrického čerpadla může být:

•Pevná s potrubím

•Pevná s hadicí

Je třeba dbát na:

Při instalaci je třeba věnovat pozornost tomu, aby čerpadlo nebylo nikdy namontováno tak, že

bude zavěšeno za přívodní hadici, ale aby bylo umístěno ve vyvýšené poloze vzhledem ke

dnu šachty, tak aby nedocházelo k sání bahnitého dna.

Nikdy nepřenášejte ani nezavěšujte čerpadlo za přívodní kabel!

U čerpadel s plovoucím vypínačem, musí mít minimální rozměry 40x40x50 cm za účelem

zajištění volného pohybu plovoucího vypínače. Je možné použít také prefabrikované kruhové

betonové šachty s vnitřním průměrem přibližně 40 cm.

5 Pokyny pro údržbu

Ponorné elektrické čerpadlo je kvalitním výrobkem, který je podroben přísným závěrečným

kontrolám, a který vyžaduje minimální údržbu.

Za účelem zabezpečení dlouhodobé životnosti a provádění pravidelných kontrol.

•Před každou údržbou odpojte zástrčku.

•U pevného druhu instalace se doporučuje provádět kontrolu činnosti plovoucího

vypínače jednou za 3 měsíce.

•U mobilní instalace je třeba omýt čerpadlo čistou vodou po každém použití.

•Proudem vody odstraňte vláknité a bahnité částice, které by se mohly usadit v tělese

čerpadla.

•V případě nadměrných usazenin v tělese čerpadla odmontujte sací mřížku

odšroubováním hvězdicových šroubů. Umyjte těleso čerpadla a správným způsobem

namontujte zpátky sací mřížku.

•Každé 3 měsíce odstraňte ze dna a ze stěn šachty bláto.

•Odstraňte usazeniny také z plovoucího vypínače tak, že jej omyjete sladkou vodou.

•Chraňte čerpadlo před mrazem.

Hladina akustického tlaku A ≤70 (dB).

Zvláštní pokyny: čerpadlo není vhodné na čerpání černé vody a vody obsahující písek.

Čerpadlo nesmí pracovat naprázdno. Záruka výrobce se nevztahuje na škody

způsobené chodem naprázdno.

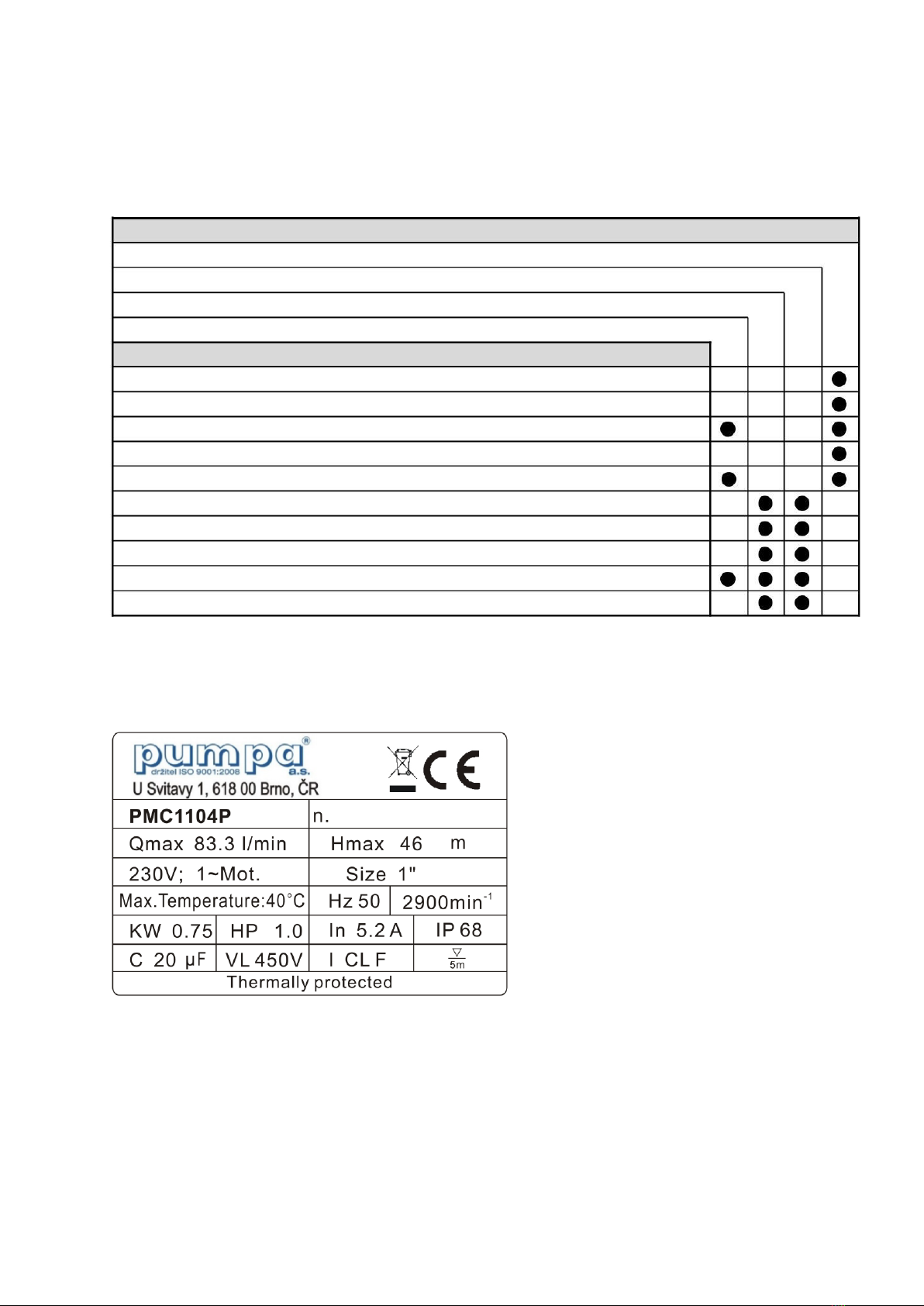

Tabulka pro určení poruch

Když není možné odstranit poruchu, obraťte se, prosím, na naší servisní službu.

Aby se zabránilo poškození během přepravy, prosíme vás o odeslání v ORIGINÁLNÍM

OBALU.

6 Štítek čerpadla

Ilustrační obrázek

PORUCHA

PŘÍČINY

Nefunguje motor

Motor funguje, ale čerpadlo nečerpá

Nedostatečný průtok

Opakované vypínání spojené s vypnutím ochranného vypínače

Vadné ochranné zařízení

Vadné čerpadlo

Ucpaný sací otvor

Chybí napájecí napětí, nedochází k zapnutí plovoucího vypínače

Vypnutý ochranný jistič motoru, čerpadlo přetíženo/zablokováno

Chod čerpadla naprázdno

Cizí tělesa v čerpadle, zablokované oběžné kolo čerpadla

Ucpaná přívodní hadice

Zablokovaný jednosměrný ventil nebo ohnutá přívodní hadice

Vypnutá ochrana proti chodu naprázdno, nadměrné snížení hladiny vody

ENGLISH TRANSLATION

7 Symbols

To improve the understanding of the manual, below are indicated the symbols used with the

related meaning.

Information and warnings that must be observed, otherwise there is a risk that the

machine could damage or compromise personnel safety.

The failure to observe electrical information and warnings, could damage the

machine or compromise personnel safety.

Notes and warnings for the correct management of the machine and its parts.

Operations that could be performed by the final user. After carefully reading of the

instructions, is responsible for maintenance under normal conditions. They are

authorized to affect standard maintenance operations.

Operations that must be performed by a qualified electrician. Specialized technician

authorised to affect all electrical operations including maintenance. They are able to

operate with in the presence of high voltages.

Operations that must be done performed by a qualified technician. Specialized

technician able to install the device, under normal conditions, working during

“maintenance”, and allowed to do electrical and mechanical interventions for

maintenance. They must be capable of executing simple electrical and mechanical

operations related to the maintenance of the device.

Indicates that it is mandatory to use individual protection devices.

Operations that must be done with the device switched off and disconnected from

the power supply.

Operations that must be done with the device switched on.

8 Safety Measures

Carefully read the operating instructions before assembling and starting. The appliance must

not be used by persons who are not thoroughly acquainted with the instructions handbook

(operating instructions). Children and persons under the age of 16 cannot use the pump and

must be kept well away from the appliance when it is connected. The user is liable towards

third parties in the area where the appliance is in operation.

While the pump is operating persons must not be in the liquid to be pumped.

The pump may be connected only by means of a safety switch for fault

currents, with a rated opening current up to 30 mA and a socket with an earth

contact installed in conformity with the regulations.

Protection: at least 10 Amps.

Operation in swimming pools and garden ponds is admitted. For other operation, the provisions

in conformity with the standard VDE 0100 part 702 must be respected.

CAUTION: Before checking, connect the pump and the system with no voltage!

Replacing the line connecting up with the mains requires using special tools and thereforemay

be done only by the manufacturer or its service engineers.

The pump may operate only with a pipe connecting the appliance (extension) that is no lighter

than a rubber hose mod. H07 RNF in conformity with the DIN57282 or DIN 57245 standard.

(For your safety)

The voltage (230 Volts alternating current) indicated on the pump’s rating plate must

correspond to the available mains voltage. Before starting it is necessary to make

sure by having a check made by qualified personnel that there are the necessary

electrical protection measures.

•Earth connection.

•Earthed neutral.

•The safety switch for fault currents corresponds to the safety regulations of the

electricity board and functions perfectly.

•Plug connections must be protected from water. If there is a risk of flooding, plug

connections must be placed somewhere safe.

•Definitely avoid pumping aggressive liquids and abrasive products.

In the event of the pump failing, repair work may only be carried out by the repair workshops

of the technical service. Only genuine spare parts must be used. It is notified that in

conformity with the law on product liability

we cannot be held responsible

responsible for the damage caused by our appliance:

a) because of improper repairs not carried out by the personnel of the assistance points

authorized by us;

b) or if GENUINE SPARE PARTS are not used to replace parts;

c) or if the indications and provisions given in the instructions handbook are not complied

with. The same provisions hold for the accessories.

Resistance

The maximum temperature of the delivery liquid should never exceed +35°C in continuous

operation. In flammable, combustible or explosive liquids cannot be conveyed with this pump!

In particular, do not use engine fuels, detergents, or other chemical products.

9 Use

The pump is NOT designed for use in commercial buildings.

CAUTION! Sector of use

To transfer and empty fresh to slightly polluted water from rainwater barrels and casks.

To achieve excellent motor cooling the pump casing is provided with a breather hole

that enables water to flow out. The pump must be protected from running dry.

Starting

First put the pump into water and then connect the plug. The pump is ready for use.

10 Before starting

Installation of your canned motor pump is:

•fixed with a fixed pipe, or

•fixed with a flexible hose.

Take care

When installing it is necessary to take care that the pump is never fitted hanging from its

delivery pipe, but is always placed in a raised position with respect to the bottom of the well

so that the muddy bottom is not sucked up with the water. Never handle or hang the pump by

gripping the power supply cable. In pumps with a floating switch, the latter is adjusted in

order to make immediate starting possible.

Note

The pump well must have minimum dimensions of 40x40x50 cm. so that the floating switch

can move freely. It is also possible to use round, prefabricated concrete wells with an inner

diameter of approx. 40 cm.

11 Maintenance instructions

Your canned motor pump is a quality product, free from maintenance. It has been subjected

to rigorous final checks. However, for a long service life and continuous operation, we

recommend constant care and regular checks.

•Before every maintenance job, disconnect the plug.

•For transportable use the pump should be washed with clear water after every use.

•For fixed installation it is recommended to check the operation of the floating switch

every 3 months.

•Using a jet of water, get rid of the fiber and spindly particles that may get deposited in

the pump’s casing.

•In the event of excessive deposits in the pump casing, dismantle the inlet filter by

unscrewing the star screw. Wash the pump casing and fit the inlet filter back on.

•Every 3 months remove the mud from the bottom and walls of the well.

•Eliminate the deposits from the floating switch, washing it with fresh water.

•Protect the pump from frost.

Sound pressure level A ≤ 70 (dB).

Special instructions: It is not suitable for pumping: sewage, sandy water. The pump

must never run dry. The manufacturer’s warranty is invalid in the event of damage to

the pump caused by it running dry.

Troubleshooting Table

If it is not possible to eliminate the trouble, please call our service department. To

avoid damage during transport, please ship in the ORIGINAL PACKING.

Other manuals for PMC1104P

This manual suits for next models

Table of contents

Languages:

Other pumpa Water Pump manuals

pumpa

pumpa BLUE LINE 3PVM User guide

pumpa

pumpa BLUE LINE PSP Series Quick start guide

pumpa

pumpa BLUE LINE PJWm/15M User guide

pumpa

pumpa AD User manual

pumpa

pumpa BLUE LINE PJM800X-G Quick start guide

pumpa

pumpa BLUE LINE PSDR250PS Quick start guide

pumpa

pumpa BLUE LINE PSCM Quick start guide

pumpa

pumpa BLUE LINE PSXA Quick start guide

pumpa

pumpa BLUE LINE PXSM Quick start guide

pumpa

pumpa BLUE LINE PMC1004P.1 User manual

pumpa

pumpa BLUE LINE QJD User manual

pumpa

pumpa BLUE LINE 3SKM 100 Quick start guide

pumpa

pumpa INOX SPP Series Quick start guide

pumpa

pumpa E-LINE Quick start guide

pumpa

pumpa AD Quick start guide

pumpa

pumpa BLUE LINE PMC1004PA User guide

pumpa

pumpa BLUE LINE PJM100L User guide

pumpa

pumpa BLUE LINE 4ST Quick start guide

pumpa

pumpa Blue QJD Series User manual

pumpa

pumpa PMC1104P User manual

pumpa

pumpa Black Line HMP Quick start guide

pumpa

pumpa BLUE LINE 3PVM User guide

pumpa

pumpa INOX SVITAVA 5-16 Quick start guide

pumpa

pumpa BLUE LINE 4STM Quick start guide

Popular Water Pump manuals by other brands

Neptun

Neptun NPHW 5500 operating instructions

Sensidyne

Sensidyne Gilian BDX-II Operation & service manual

Draper

Draper 47808 instructions

Trolla

Trolla 12820 manual

Sunfab

Sunfab SVH Series installation guide

WilTec

WilTec 50740 Operation manual

Fieldmann

Fieldmann FVC 5015 EK user manual

Everbilt

Everbilt EFSUB5-122HD Use and care guide

Graco

Graco Husky 3300e manual

esotec

esotec 101018 operating manual

moyno

moyno 2000 CC Service manual

Becker

Becker BASIC VASF 2.80/1-0.AC230 operating instructions

Sykes AmeriPumps

Sykes AmeriPumps GP100M Operation and maintenance instructions

DUROMAX

DUROMAX XP WX Series user manual

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 operating instructions

Franklin Electric

Franklin Electric IPS Installation & operation manual

Xylem

Xylem e-1532 Series instruction manual

Milton Roy

Milton Roy PRIMEROYAL instruction manual
