PROLUMIA PRO-SIGN User manual
www.prolumia.com
LED PROSIGN
40000100 Pro-Sign, Escape route indication with auto test
OPERATING INSTRUCTION
GEBRUIKSAANWIJZING
MANUEL D’UTILISATION
INSTALAČNÍ NÁVOD
GEBRAUCHSANLEITUNG
ESCAPE ROUTE INDICATION WITH AUTO TEST
2
www.prolumia.com

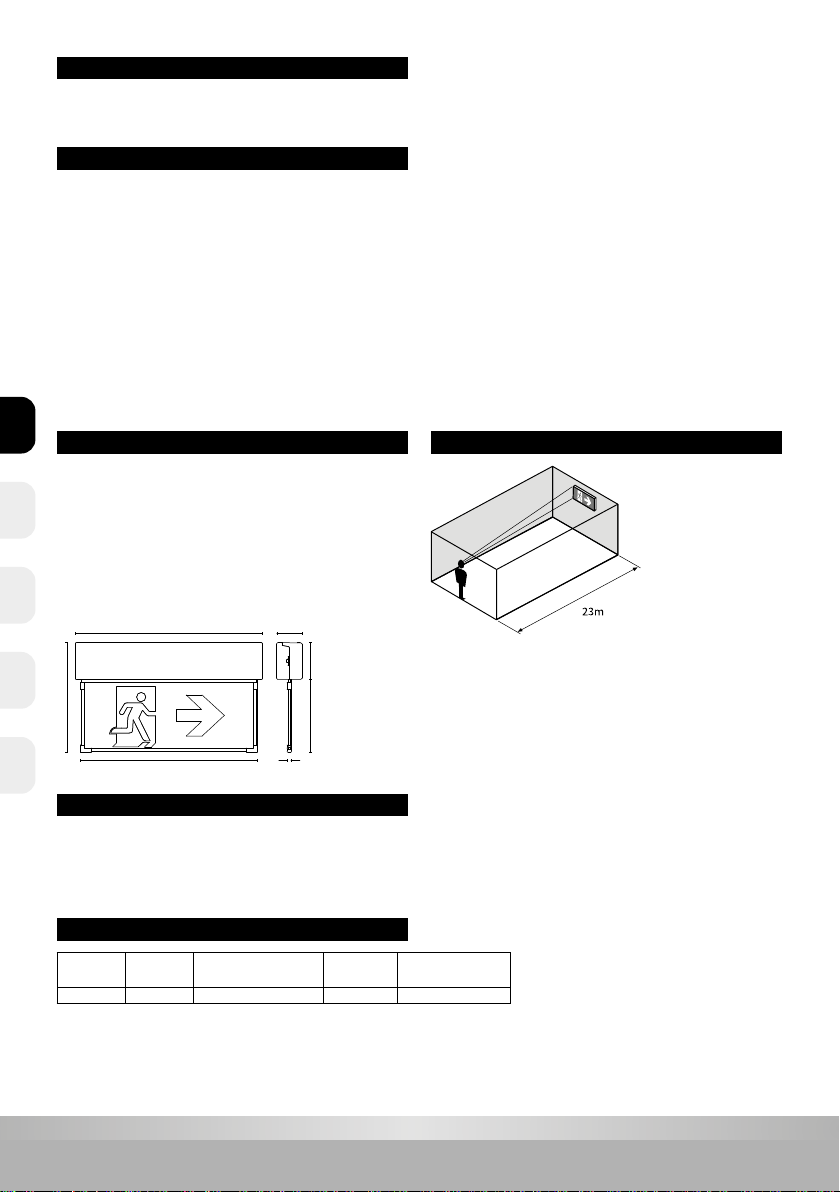

ATTENTIE
OPGELET
TECHNISCHE DATA KIJKAFSTAND
Lees de volgende instructies zorgvuldig door om ervoor te zorgen dat de montagewerkzaamheden op de juiste manier
worden uitgevoerd. Bewaar deze instructies goed voor eventueel toekomstig gebruik.
1. Werk niet aan het armatuur wanneer deze is ingeschakeld.
2. Controleer voor de installatie of de lamp is beschadigd. Gebruik de beschadigde lamp niet.
3. Het armatuur moet worden geïnstalleerd door een professionele elektricien.
4. Dek de lampbehuizing niet af na installatie en stel de lamp niet bloot aan externe krachten.
5. Zorg ervoor dat de stroom is uitgeschakeld voordat u de lamp schoonmaakt en maak deze schoon met een zachte, droge doek.
6. De LED-module is niet vervangbaar.
7. Als de verlichting er ongebruikelijk uitziet, moet de stroom onmiddellijk worden uitgeschakeld om een professionele elektricien te vragen om
het armatuur te repareren.
8. Prik geen gaten in de lampbehuizing. Hierdoor zullen de IP-prestaties van de lamp afnemen.
9. Belast de externe bedrading niet.
10. Op veel bouwplaatsen kunnen stroomcircuits worden onderbroken op een ongecontroleerde en repetitieve basis tijdens de bouw. Accu’s
kunnen als gevolg hiervan leeglopen. Het frequent laden en ontladen van de accu zal de levensduur verkorten en kan leiden tot voortijdig
falen van de accu. De hierdoor ontstane schade valt niet onder garantie.
1. 1x noodarmatuur
2. 3x pictogrammen (links/rechts, naar boven en naar beneden)
3. 1x wit afdekblad voor enkelzijdig gebruik
4. Deze handleiding
Decentraal gevoed armatuur
Lichtbron: LED SMD2835
Voedingsspanning: AC 220-240V 50/60Hz
Opgenomen vermogen: 5W
Kleurtemperatuur: 6500K
Bedrijfstemperatuur: +5°C – +40°C
Accu: Li-FePO4
Autonomie: Instelbaar (1 uur / 3 uur)
Elektrische veiligheidsklasse: Klasse II
Artikelnr. Type LED Afmetingen (L x B x H)
(mm)
Vermogen
(W)
Kleurtemperatuur
(K)
40000100 SMD2835 330 x 45 x 190 5 6500
INHOUD VERPAKKING
TECHNISCHE INFORMATIE
330 mm 45 mm
65 mm
190 mm
125 mm
5 mm310 mm
NLENCZ FRDE
3
www.prolumia.com

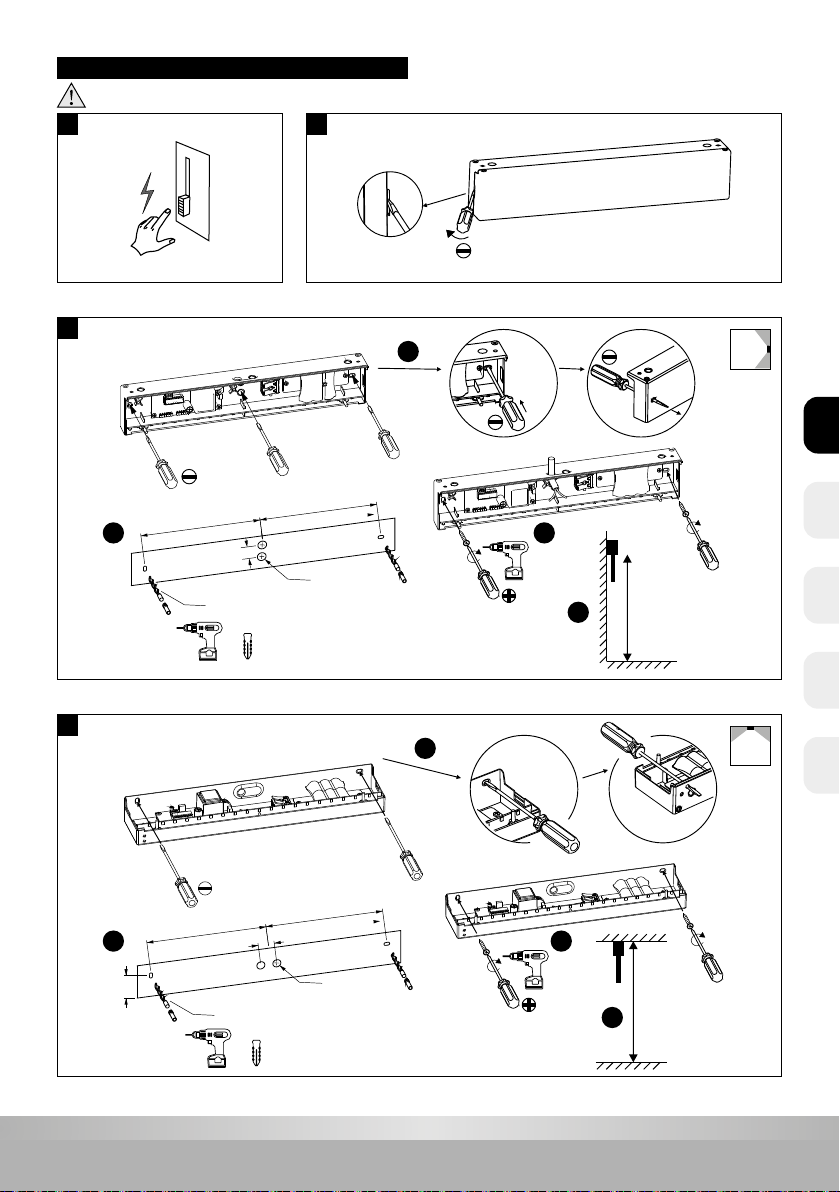

INSTALLATIE
Maak het armatuur eerst spanningsloos.
Wandmontage
Plafondmontage
Hoofd-
aansluiting
ON
OFF
h: 2~3m
Ø10
15
152
152
2x
Ø6
h: 2~3m
Ø10
20
29
147,5 147,5
2x
Ø6
B
21
3
4
A
A
B
C
C
D
D
NL EN CZFR DE
4
www.prolumia.com
INSTALLATIE
Instelling noodfunctie
Aansluiting netstroom
Montage pictogramhouder
1 2
ON
1 uur
Fabrieksinstellingen
MM.JJJJ
3 uur
M modus
NM modus
3 uur, M modus
X1
X 0
X
X
*
*
*
*
*
*
60
180
ACCU
LABEL
220-240V~
N
L
Nul
Fase
0,75-2,5
8-9mm
B
5
6
7
A
A
B
C
C
D
B
A
NLENCZ FRDE
5
www.prolumia.com
BESCHERMING VAN HET MILIEU
Defecte elektrische apparaten behoren niet te worden weggegooid bij het huishoudelijk afval. Recycle waar mogelijk.
Neem contact op met uw gemeente of uw leverancier voor een deskundig recycling advies.

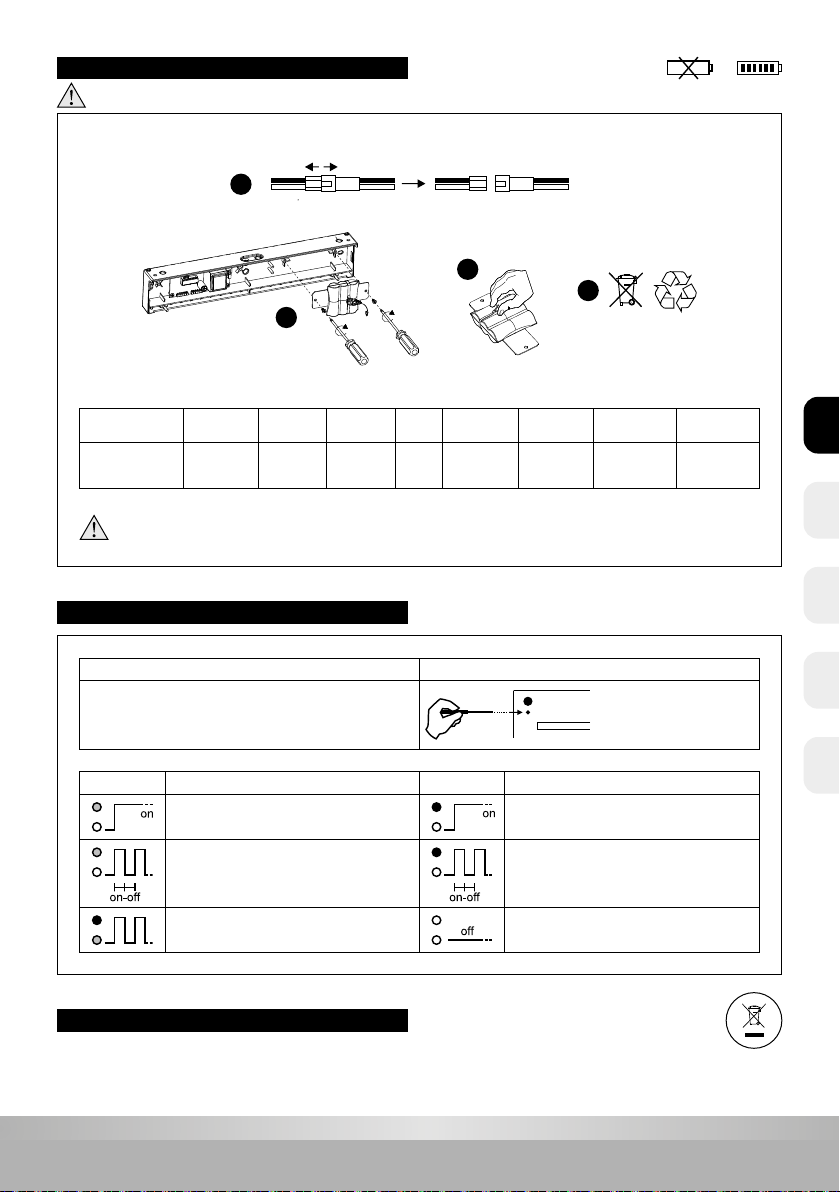

VERVANGING ACCU
AUTOTEST FUNCTIE
Maak het armatuur eerst spanningsloos.
Groene LED Status (Langzaam: 1s/1s, Snel: 0,1s/0,1s) Rode LED Status (Langzaam: 1s/1s, Snel: 0,1s/0,1s)
Alles OK (Aan) Lamp defect (Aan)
60s functietest modus (Langzaam)
Accu losgekoppeld (Langzaam)
Accustoring (Snel)
Groen / rood knipperend
Adres identicatiemodus
Groen & rood uit
Noodbedrijf
Automatische test Handmatige start van de functietest
Functietest: Wekelijks
Duurtest: Jaarlijks
<1mm
~1sec Test
Indicator
A
B
C
D
De accu is vervangbaar.
Technische specicaties accu:
Accu code Accu
voltage
Capaciteit
accu
Type accu Accu
temp.
Afmetingen
(b x h)
Ontladings-
stroom
Min. oplaad-
stroom
Max. oplaad-
stroom
BAT-HT32-1600LF 3,2V (2,4-3,6) 1,6Ah Li-FePO4 70°C 18 x 65mm 1 uur: 0,5A
3 uur: 0,33A 0,01A 0,13A
De lichtbron van dit armatuur is niet vervangbaar; wanneer de lichtbron het einde van zijn levensduur bereikt,
dient het hele armatuur worden vervangen.
NL EN CZFR DE
6
www.prolumia.com
1. Do not work on the xture when it is switched on.
2. Before installation, please conrm whether the lamp is damaged. Do not use the damaged lamp.
3. The luminaire should be installed by a professional electrician.
4. Do not cover the lamp housing after installation or expose the lamp to external forces.
5. Make sure the power is o before cleaning the lamp and clean it with a soft, dry cloth.
6. The LED module is not replaceable.
7. When the lighting is looking unusual, the power should be cut o immediately to ask a professional electrician to repair the xture.
8. Do not punch holes in the lamp housing, which will cause the IP performance of the lamp to decline.
9. Do not stress the external wiring.
10. On many building sites, power circuits may be cut o in an uncontrolled and repetitive basis during construction. As a result, any unit on
these circuits, will have their batteries discharged or ‘cycled’. Excessive battery cycling will reduce through-life performance and may lead to
premature battery failure. Battery warranty claims, as a result of such abuse, are specically EXCLUDED from warranty terms.
ATTENTION
CAUTION
TECHNICAL DATA
Decentrally powered xture
Light source: LED SMD2835
Supply voltage: AC 220-240V 50/60Hz
Power consumption: 5W
Color temperature: 6500K
Operating temperature: +5°C – +40°C
Battery: Li-FePO4
Autonomy: Adjustable (1 hour / 3 hours)
Electrical safety class: Class II
Please read the following instructions carefully to ensure that mounting operation will be carried out correctly.These instructions
should be properly preserved for future reference.
TECHNICAL INFORMATION
VIEWING DISTANCE
330 mm 45 mm
65 mm
190 mm
125 mm
5 mm310 mm
1. 1x emergency luminaire
2. 3x icons (left/right, up and down)
3. 1x white cover sheet for single-sided use
4. This manual
Art. no. LED type Dimensions (L x W x H)
(mm)
Power consumption
(W)
Color temperature
(K)
40000100 SMD2835 330 x 45 x 190 5 6500
PACKAGE CONTENTS
CZ FRDE NLEN
7
www.prolumia.com

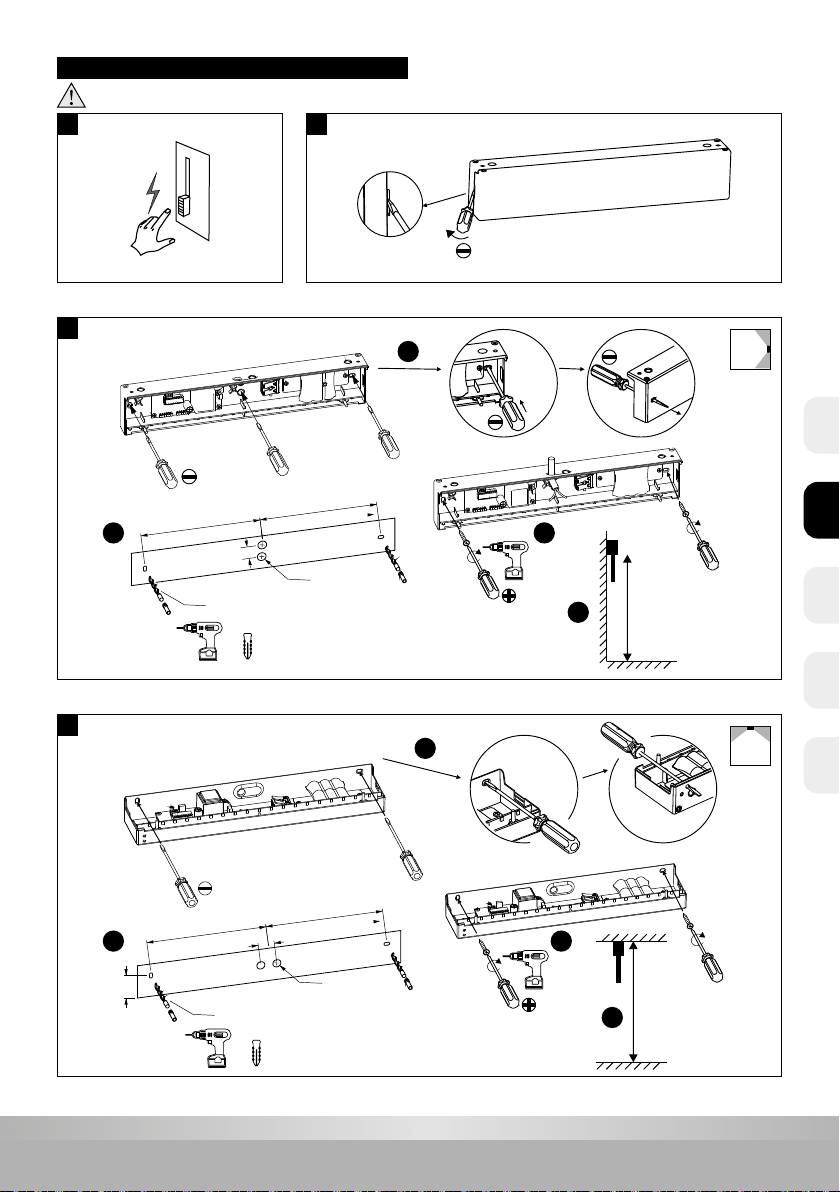

INSTALLATION
Cut the power supply rst.
Wall mounting
Ceiling mounting
Mains
power
ON
OFF
h: 2~3m
Ø10
15
152
152
2x
Ø6
h: 2~3m
Ø10
20
29
147.5 147.5
2x
Ø6
B
21
3
4
A
A
B
C
C
D
D
CZFR DENL EN
8
www.prolumia.com

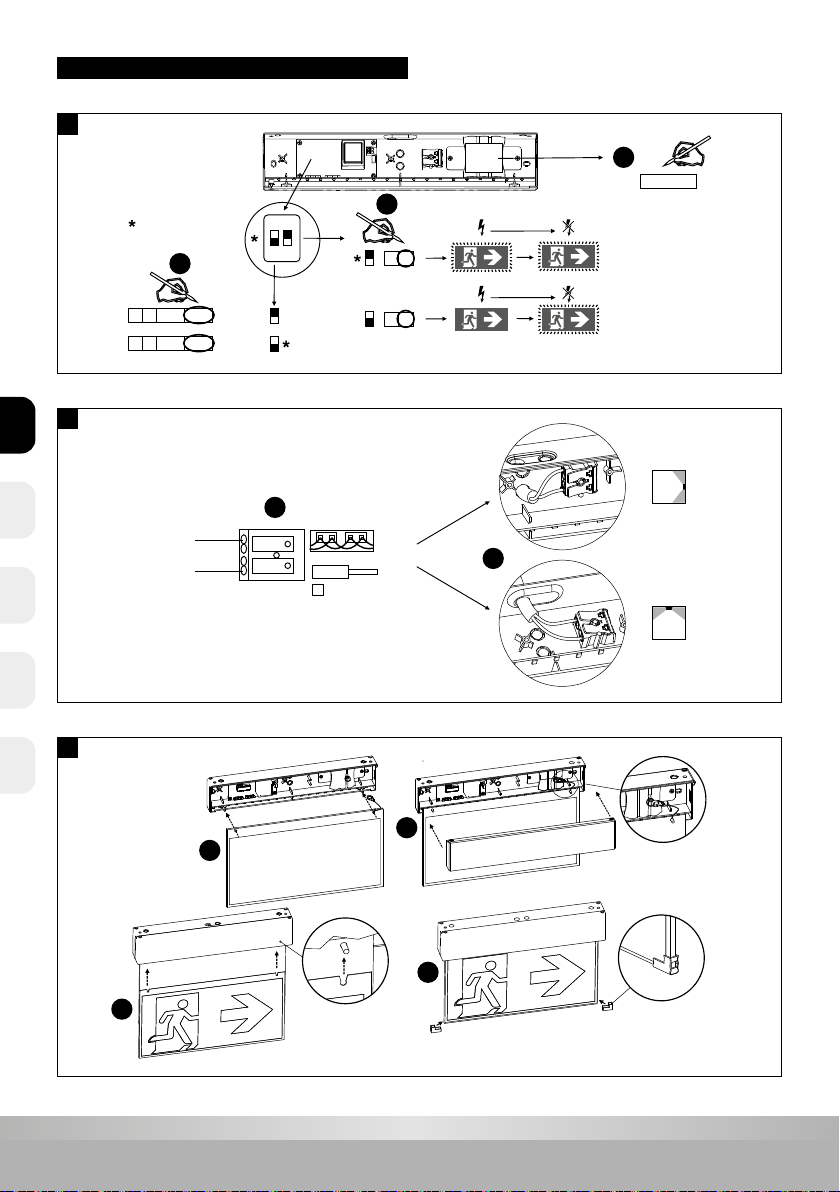

INSTALLATION
Emergency function setting
Mains connection
Mounting icon holder
1 2
ON
1 hour
Factory settings
MM.YYYY
3 hours
M mode
NM mode
3 hours, M mode
X1
X 0
X
X
*
*
*
*
*
*
60
180
BATTERY
LABEL
220-240V~
N
L
Neutral
Mains
0.75-2.5
8-9mm
B
B
5
6
7
A
A
A
B
C
C
D
NLENCZ FRDE
9
www.prolumia.com
BATTERY REPLACEMENT
AUTO TEST FUNCTION
Cut the power supply rst.
Green LED Status (Slow: 1s/1s, Fast: 0.1s/0.1s) Red LED Status (Slow: 1s/1s, Fast: 0.1s/0.1s)
Everything OK (On) Lamp failure (On)
60s function test mode (Slow)
Battery disconnected (Slow)
Battery failure (Fast)
Green / red blinking
Address identication mode
Green & red o
Emergency operation
Automatic test Manual start of function test
Function test: Weekly
Duration test: Annnually
<1mm
~1sec Test
Indicator
A
B
C
D
The battery is replaceable.
Technical specications battery:
Battery code Battery
voltage
Battery
capacity
Battery
type
Battery
temp.
Dimensions
(w x h)
Discharge
current
Min. charging
current
Max. charging
current
BAT-HT32-1600LF 3.2V (2.4-3.6) 1.6Ah Li-FePO4 70°C 18 x 65mm 1 hour: 0.5A
3 hour: 0.33A 0.01A 0.13A
The light source of this luminaire is not replaceable; when the light source reaches its end of life,
the whole luminaire shall be replaced.
ENVIRONMENTAL PROTECTION
Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist.
Check with your local authority or retailer for recycling advice.
NL EN CZFR DE
10
www.prolumia.com
ATTENTION
ATTENTION
DONNÉES TECHNIQUES
Lisez attentivement les instructions suivantes pour vous assurer que les travaux d’installation sont eectués correctement.
Conservez ces instructions en toute sécurité pour une utilisation future possible.
1. Ne travaillez pas sur l’appareil lorsqu’il est allumé.
2. Avant l’installation, vériez si la lampe est endommagée. N’utilisez pas la lampe endommagée.
3. L’appareil doit être installé par un électricien professionnel.
4. Ne couvrez pas le boîtier de la lampe après l’installation et n’exposez pas la lampe à des forces extérieures.
5. Avant de nettoyer la lampe, assurez-vous que l’alimentation est coupée et nettoyez-la avec un chion doux et sec.
6. Le module LED n’est pas remplaçable.
7. Si l’éclairage semble inhabituel, coupez immédiatement l’alimentation pour demander à un électricien professionnel de réparer l’appareil.
8. Ne percez pas de trous dans le boîtier de la lampe. Cela réduira les performances IP de la lampe.
9. Ne forcez pas le câblage externe.
10. Sur de nombreux sites de construction, les circuits de courant peuvent être interrompus de manière incontrôlée et répétitive pendant
la construction. En conséquence, les batteries peuvent se décharger. La charge et la décharge fréquente de la batterie réduiront sa durée
de vie et entraîneront une défaillance prématurée de la batterie. Les dommages qui en résultent ne sont pas couverts par la garantie.
INFORMATIONS TECHNIQUES
DISTANCE DE VISION
1. 1x luminaire de secours
2. 3x pictogrammes (gauche/droite, haut et bas)
3. 1x feuille de couverture blanche pour une utilisation simple face
4. Ce manuel
Appareil à alimentation décentralisée
Source de lumiere: LED SMD2835
Tension d’alimentation: AC 220-240V 50/60Hz
Puissance: 5W
Température de couleur: 6500K
Température de fonctionnement: +5°C – +40°C
Batterie: Li-FePO4
Autonomie: Ajustable (1 heure / 3 heures)
Classe de sécurité électrique: Classe II
CONTENU DU COLIS
330 mm 45 mm
65 mm
190 mm
125 mm
5 mm310 mm
Art. no. Type de LED Measurements (L x L x H)
(mm)
Puissance
(W)
Température de couleur
(K)
40000100 SMD2835 330 x 45 x 190 5 6500
NLENCZ FRDE
