PROEL PLSC575ECN User manual

MANUALE UTENTE – USER’S MANUAL

SCOOPSCAN 575ECN

PLSC575ECN

Rev. 09/2006

INDICE

DESCRIZIONE........................................................................................................... 3

SPECIFICHE TECNICHE........................................................................................... 3

ISTRUZIONI DI SICUREZZA...................................................................................... 4

ACCESSORI COMPRESI NELL’IMBALLO ................................................................ 4

ISTRUZIONI PER L’INSTALLAZIONE........................................................................ 4

ISTRUZIONI OPERATIVE.......................................................................................... 5

CANALI....................................................................................................................... 7

TABLE OF CONTENTS

DESCRIPTION........................................................................................................... 8

TECHNICAL SPECIFICATION................................................................................... 8

SAFETY INSTRUCTIONS.......................................................................................... 9

ACCESSORIES SHIPPED TOGETHER WITH THE MACHINE................................. 9

INSTALLATION INSTRUCTIONS .............................................................................. 9

OPERATION INSTRUCTIONS................................................................................. 10

CONTROL CHANNELS............................................................................................ 12

DESCRIZIONE

Grazie per aver scelto lo scanner PLSC575ECN Scoopscan Proel.

Per salvaguardare la Vostra sicurezza ed utilizzare l’apparecchio nella maniera più

corretta, leggere attentamente questo manuale ed osservare scrupolosamente le

indicazioni riportate.

Questo apparecchio adotta elevati standard costruttivi e un efficiente sistema ottico che

genera un fascio di luce molto preciso e luminoso.

Questo apparecchio è particolarmente adatto per l’uso in teatri, spettacoli, show ed

eventi speciali.

Dotato di funzione strobo, prisma, effetto wash, 5 gobo rotanti e di 7 colori + bianco, è

comandabile dal sistema standard DMX 512.

SPECIFICHE TECNICHE

• Alimentazione: AC 230V / 50Hz (AC 120V / 60Hz USA)

• Lampada: OSRAM HMI 575GS

• Resistenza di isolamento: > 2MΩ

• Numero di canali: 8 canali DMX

• Segnale di controllo: DMX 512

• Temperatura colore: 3200K – 6000K

• Effetto Colore : 4 colori + bianco.

• Gobo: 5 gobo rotanti + bianco

• Strobo: regolabile da 1 a 7 flash al secondo

• Angoli di scansione: 150° Pan – 110° Tilt

• Angolo fascio: 15°

• Dimensioni (mm): 960×400×230

• Peso (kg): 31

ISTRUZIONI DI SICUREZZA

130

High Temperature LampAvoid Current-Passing

• Interpellare un servizio di assistenza qualificato per effettuare la manutenzione

sull’apparecchio

• Assicurarsi che l’apparecchio non sia collegato all’alimentazione prima di

installare la lampada o movimentare lo stesso

• Non utilizzare tensione di alimentazione o tipo di lampada diversi da quelli

indicati

• Durante l’utilizzo del faro, si potrebbero generare elevate temperature . Non

porre vicino l’apparecchio oggetti infiammabili o esplosivi, non toccare la testa

del faro direttamente con le mani

• Assicurarsi che la distanza del faro da tutti gli altri oggetti sia almeno di mt. 1

• Non guardare direttamente la lampada, ciò potrebbe provocare danni agli occhi.

ACCESSORI COMPRESI NELL’IMBALLO

• Proiettore (pz.1)

• Cavo XLR (pz.1)

• Manuale di istruzioni (pz.1)

• Staffa per ancoraggio (pz.1)

ISTRUZIONI PER L’INSTALLAZIONE

Questo prodotto è adatto per uso interno, la massima temperatura dell’ambiente

all’interno del quale deve operare deve essere inferiore a 35°C.

Le persone addette all’installazione, al funzionamento ed alla manutenzione del

prodotto, devono avere familiarità con le caratteristiche degli apparecchi per

illuminazione, prima che essi possano intraprendere le varie operazioni

sull’apparecchio stesso. La maggior parte dei danni derivano da azioni non corrette,

derivanti dalla non familiarità con le caratteristiche dei proiettori.

Prima di utilizzare per la prima volta il prodotto, aprire l’imballo per accertarsi che

non ci siano danni provocati durante il trasporto.

Prima di sostituire la lampada, assicurarsi che l’apparecchio sia scollegato dalla rete e

che la lampada si sia raffreddata (la temperatura della stessa può raggiungere i

200°C).

Svitare le griglie di protezione della lampada. Aprire il coperchio dell’alloggiamento e

sostituire la lampada. Prestare attenzione a non toccare la superficie della nuova

lampada.

Installare l’apparecchio in una zona aerata. Assicurarsi che le ventole funzionino

correttamente e che le griglie di aerazione siano libere. Lo Scoopscan 575ECN utilizza

un fusibile di sicurezza 5A / 250V. Utilizzare un fusibile con le stesse caratteristiche.

ISTRUZIONI OPERATIVE

Lo Scoopscan 575ECN adotta il protocollo internazionale DMX-512 standard. Per

installazioni dove il cavo di segnale deve percorrere lunghe distanze o dove vi sono

disturbi elettrici, per esempio in discoteca, è consigliato l’uso di una terminazione DMX.

Il terminatore DMX è semplicemente un connettore XLR con collegato ad esso una

resistenza da 120Ω(Ohm) tra i piedini dei segnali + e -.

E’ possibile controllare diversi fari tramite una centralina di controllo, seguendo le

indicazioni riguardanti il settaggio dei canali, riportate in appendice 2.

Lo Scoopscan 575ECN dispone di un gruppo di switch di cui gli ultimi 3 sono funzionali

in quanto servono a regolare la velocità di regolazione dei gobo e ad invertire il verso

dei movimenti PAN e TILT.

Utilizzare un cavo XLR-XLR, per connettere l’uscita DMX della consolle all’ingresso

DMX del primo proiettore. Connettere l’uscita DMX del primo proiettore all’ingresso del

secondo e così via fino a che tutti gli apparecchi risultano connessi.

Lo Scoopscan 575ECN utilizza una connessione DMX a 3 poli. Se la centralina di

controllo utilizza connettori a 5 poli, sarà necessario un cavo adattatore 5/3 poli, come

indicato nell’appendice 1

La lampada raggiunge il suo pieno regime dopo 5-10 minuti dall’accensione. Per

questo, una volta che si è spento il proiettore, è opportuno aspettare almeno 10 minuti

prima di poterlo riaccendere.

All’accensione l’apparecchio effettuerà un reset, dopo il quale sarà operativo.

Non scuotere l’apparecchio quando è in funzione.

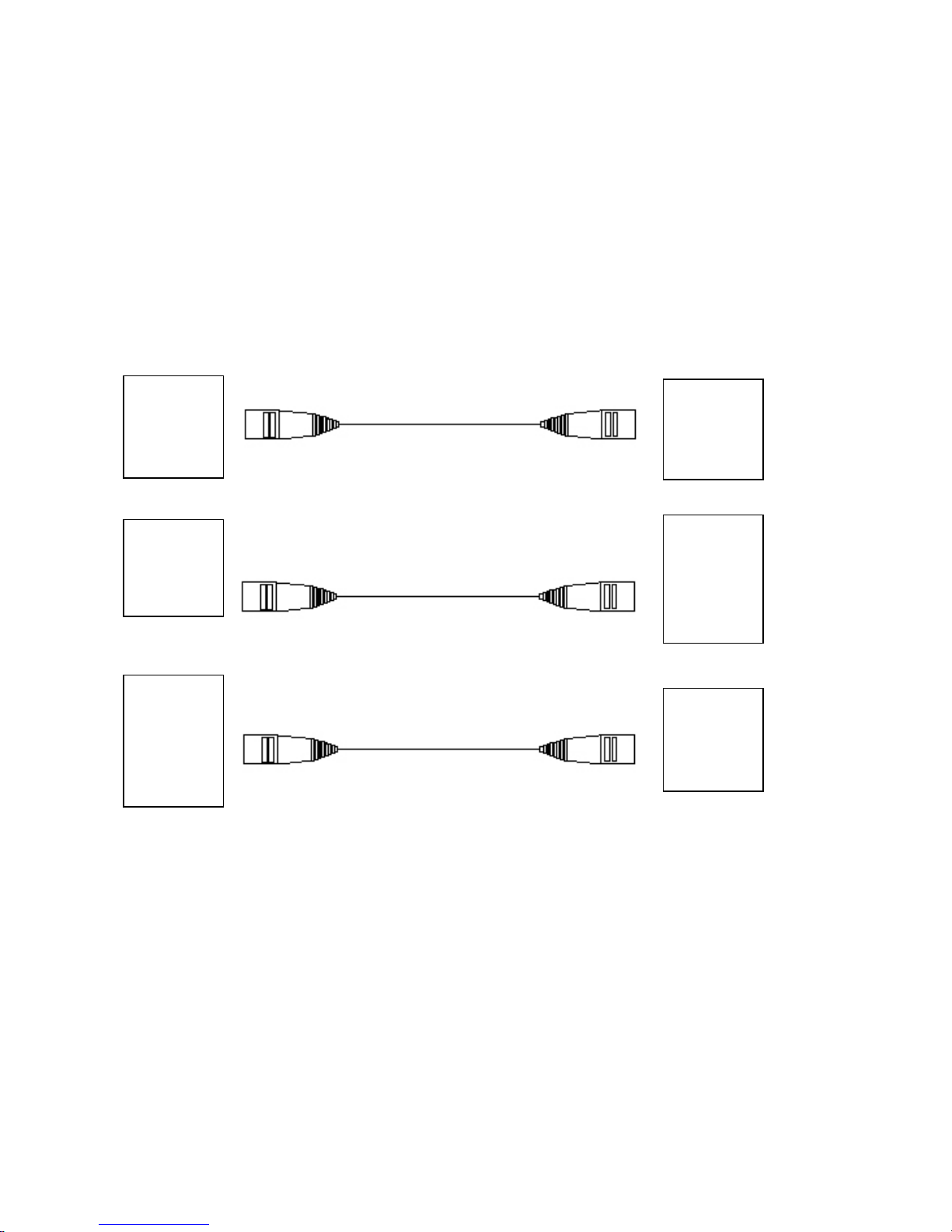

APPENDICE 1: Cavo adattatore XLR 5 poli – 3 poli

3 poli (maschio)

PIN1: GND

PIN2: Segnale +

PIN3: Segnale -

3 poli (femmina)

PIN1: GND

PIN2: Segnale +

PIN3: Segnale -

5 poli (femmina)

PIN1: GND

PIN2: Segnale +

PIN3: Segnale –

PIN4: ----

PIN5: ----

3 poli (maschio)

PIN1: GND

PIN2: Segnale +

PIN3: Segnale -

5 poli (maschio)

PIN1: GND

PIN2: Segnale +

PIN3: Segnale –

PIN4: ----

PIN5: ----

3 poli (femmina)

PIN1: GND

PIN2: Segnale +

PIN3: Segnale -

CANALI

Lo Scoopscan 575ECN dispone di 8 canali DMX come segue:

CANALE Valore DMX Descrizione controllo

STROBO 0 – 137 Strobo

DIMMER 138 - 255 Dimmer lineare

2 GOBO 0 - 255 Selezione tra 5 gobo

COLOR 0 - 137 Selezione tra 4 colori + bianco

RAINBOW 138 - 255 Scorrimento da lento a veloce di tutti i colori

4 ROTAZIONE

GOBO 0 - 255 Rotazione gobo con regolazione della velocità e

del verso di rotazione

PRISMA 0 - 127 Selezione effetto prisma;

5 FILTRO

TEMPERATURA 128-255 Selezione effetto lampada alogena/ a scarica

6 VELOCITÀ 0 - 255 Velocità di regolazione movimento asse X e Y

7 PAN 0-255 Da 0° a 150°

8 TILT 0-255 Da 0° a 110°

APPENDICE 2: Settaggio canali DMX

N°

proiettore

Canale DMX

start Switch ON

1 1 1

2 9 1-4

3 17 1-5

4 25 1-4-5

5 33 1-6

6 41 1-4-6

7 49 1-5-6

8 57 1-4-5-6

DESCRIPTION

Thank you for selecting Proel Scoopscan 575ECN. In order to ensure your safety and

use the light properly, please read this menu carefully and observe the rules strictly.

This Scoopscan 575ECN adopts an advanced processing and an efficiency optical

system to generate high precision and very bright beam.

This unit is a good choice for TV station, theatre, disco and show room.

TECHNICAL SPECIFICATION

- Rated Voltage: AC 230V / 50Hz (AC 120V / 60Hz USA)

- Lamp: OSRAM HMI 575GS

- Insulation resistance: > 2MΩ

- Number of channels: 8

- Control signal: DMX 512

- Color temperature: 3200K, 6000K

- Colour effect: 4 colors + white

- Gobo effects: 5 rotating gobos + white

- Strobe flash: 1-7 flash/second

- Angle of beam: 15°

- Dimmer: linear 0-100%

- Scanning angle: 150° Pan – 110° Tilt

- Dimensions: 960 x 400 x 230

- Net weight (Kg): 31

SAFETY INSTRUCTIONS

130

High Temperature LampAvoid Current-Passing

• Inquiry a qualified maintainer before you maintain the product.

• Make sure the light power off before you install the lamp or move the equipment.

• Don’t use the different power voltage or different kinds of lamp.

• During use this light, it may generate high temperature to cause danger. Please

don’t put any inflammable or explosive material near the equipment, don’t touch

the light directly by hand.

• Make sure the distance of the equipment and is over 1 meter

• Don’t look at the lamp directly to avoid eyes injury

ACCESSORIES SHIPPED TOGETHER WITH THE MACHINE

• Scoopscan 575ECN (1 pc)

• XLR cable (1 pc)

• User manual (1 pc)

• Fasten knob, washer for fly ring 2 set

INSTALLATION INSTRUCTIONS

• This product is fit to be used indoors, its ambient operating temperature lower

than 35°C.

• People assigned to install, operate and maintain the product must familiarize

themselves with the performance of the light fixture before they begin the

operations. Most damages result from incorrect operations arising out of

unfamiliarity with the performance of the product.

• Before the product begins to be used for the first time, please open the package

to check if there are any damages caused during transportation

• Before replace the lamp, please make sure the power have been cut off, and

wait until the light cool down (the temperature of the lamp can reach 200°C or

more).

• Unscrew the four lamp’s protection grids

• Open the lamp lid , and replace the lamp . Be care not to touch the surface of

the new lamp.

• Close the lid.

• Install the light fixture in a place that is well ventilated. Pay attention to checking

if the fan and fan net are smooth.

• The Scoopscan 575ECN uses the 5A / 250V safety fuse. Please use a fuse with

the same specification.

OPERATION INSTRUCTIONS

Scoopscan 575ECN adopts international standard DMX-512 signal, multiple lights can

be controlled by the controller due to use the channel setting (the details are listed in

Appendix 2).

For all installation, having long signal cables or in the presence of electrical noise, for

example a discotheque, it is recommended practice to use a DMX terminator: this assist

in preventing corruption of the digital control signal by external noise. The DMX

terminator is simply an XLR connector with a 120Ω(Ohm) resistor connected across

pins of + and – signals.

The Scoopscan 575ECN uses core XLR outlet (plug). A transfer line from 5 core to 3

core will be needed if the controller you use is 5 core outlet (plug). (Please refer to

Appendix 1).

The lamp reaches its full power after 5 - 10 minutes since you powered on the unit. For

this reason, once you switched off the lamp, you must wait at least 10 minutes before

switching on the lamp one more time.

When power is on, the equipment will undertake self-examination, and can undertake

operation after the self-examination is finished.

Please don’t shake the equipment when it is in operation.

Table of contents

Languages:

Other PROEL Lighting Equipment manuals

Popular Lighting Equipment manuals by other brands

Brizo

Brizo 8SP-MU-4 manual

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 installation instructions

IKEA

IKEA BJÖRKSPIREA manual

Laserworld

Laserworld Evolution Series ES-400RGB manual

Alien

Alien RG STAR user manual

EuroLite

EuroLite LED B-40 user manual

Qazqa

Qazqa Suplux SL 3 Black 103062 instruction manual

Commercial Electric

Commercial Electric 54568141 Use and care guide

CREE LIGHTING

CREE LIGHTING 304 Series installation instructions

Goobay

Goobay 49867 user manual

ECOMAN ITALIA

ECOMAN ITALIA LED T8 instruction manual

Alkalite

Alkalite Krypton KT-81 user manual

Clas Ohlson

Clas Ohlson GU10 manual

DTS

DTS DELTA 10 F user manual

ring

ring Solar Steplight manual

One Stop Gardens

One Stop Gardens 57696 Owner's manual & safety instructions

Chauvet DJ

Chauvet DJ COREpar UV120 ILS user manual

SIREM

SIREM Swimeo A2 instructions
