Czujnik podczerwieni IR z sterownikiem
Seria: FTPC SOA-IR
INSTRUKCJA MONTAŻU/INSTALACJI
3/3

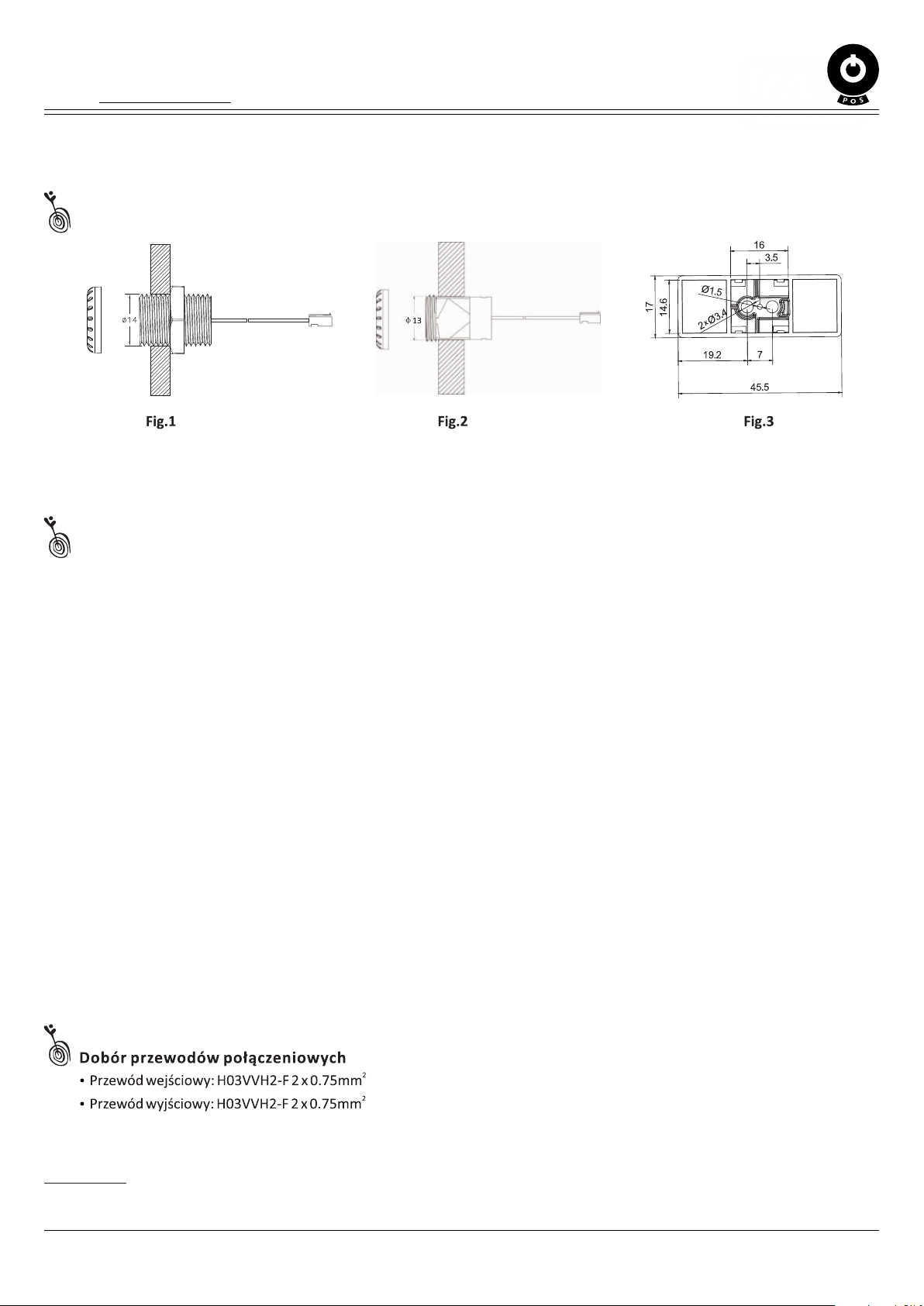

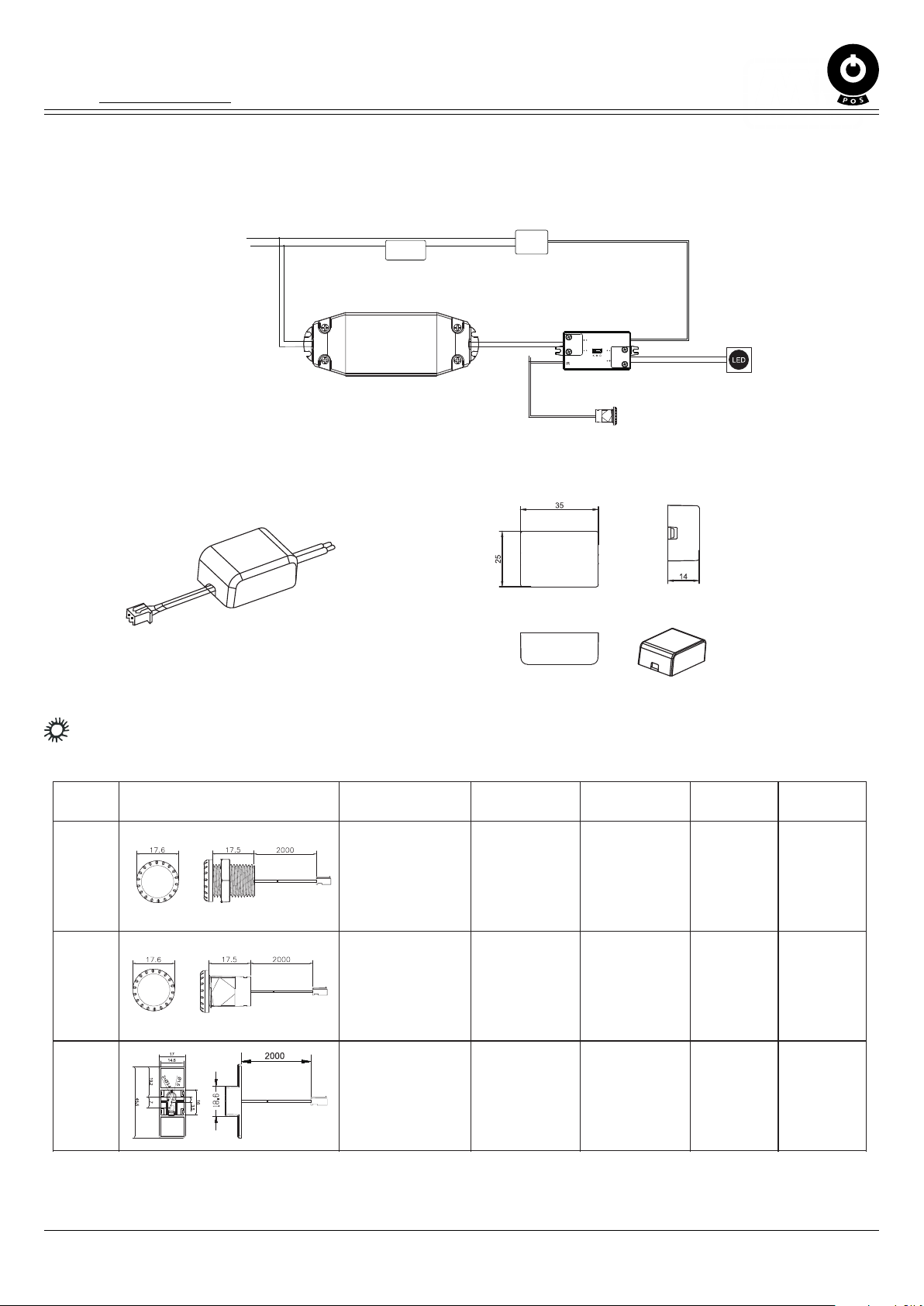

Wymiary czujnika
ź
Zamontuj czujnik podczerwieni z lewej strony a następnie połącz się z kontrolerem.
źNa rysunku (Fig.3) przedstawiono rzut detektora z tyłu.
Jak przedstawiono na rysunkach powyżej należy przygotować w miejscu montażu otwory o średnicy 14mm dla (Fig.1) i 13mm
dla (Fig.2).
ź
ź
ź
ź
ź
ź
ź
ź
ź
Przed rozpoczęciem instalacji należy zapoznać się ze zrozumieniem z informacjami zamieszczonymi w niniejszej instrukcji obsługi.
Zaleca się aby montażu zasilaczy dokonał wykwalifikowany personel.
Przed uruchomieniem należy upewnić się, że wszystkie elementy FTPC-SOA-IR są prawidłowo połączone ze sobą. W pierwszej
kolejności należy podłączyć obciążenie LED do wyjścia modułu FTPC-SOA-IR a moduł ten do wyjścia zasilacza LED, następnie
można załączyć napięcie zasilające. Nieprawidłowe podłączenie bądź nieprawidłowa kolejność podłączenia urządzenia do źródła
zasilania może spowodować jego uszkodzenie i utratę gwarancji.
Wewnątrz urządzenia nie znajdują się podzespoły dostępne dla użytkownika. Próba samodzielnego otwarcia/demontażu
obudowy urządzenia może doprowadzić do jego uszkodzenia oraz będzie skutkować utratą gwarancji.
Nie należy przeciążać układu. Urządzenie jest przeznaczone do pracy w środowisku suchym.
Należy upewnić się, że układ jest prawidłowo tj. zgodnie ze schematem połączeń podłączony. Podczas instalacji nie wolno
podłączać urządzenia do zasilania.
W przypadku nieprawidłowego podłączenia lub użycia urządzenia niezgodnie z jego przeznaczeniem dostawca nie ponosi
odpowiedzialności za ewentualne straty i zniszczenia.
Aby uniknąć nieprawidłowego działania urządzenia czujnik IR należy utrzymać w czystości. Zabrania się dotykania zewnętrznej
powierzchni czujnika oraz soczewki czujnika. Zabrudzenia tych elementów należy usuwać za pomocą miękkiej ściereczki,
czynność ta powinna być wykonywana regularnie.
Aby zapewnić prawidłowy zakres detekcji należy upewnić się, że czujnik FTPC S101/S102 jest prawidłowo zainstalowany, pewnie
obsadzony w otworze montażowym natomiast czujnik FTPC S105 przyklejony z tyłu lustra.
W celu zapewnienia prawidłowego działania sterownika soczewka czujnika powinna unikać ekspozycji na bezpośrednie działanie
promieniami słonecznych oraz innych źródeł światła a także nie powinna być umieszczona w pobliżu źródeł ciepła (np. grzejnik,
klimatyzator).
Środki ostrożności podczas instalacji i użytkowania
