PLAYKIN QUAD RACER User manual
QUAD RACER
Manual del usuario
Manuel d’utilisation
Manuale dell’utente
Instruction manual
Betriebsanleitung
3
ES
INTRODUCCIÓN
Gracias por elegir el vehículo eléctrico de PLAYKIN.
Este vehículo eléctrico ofrecerá muchos kilómetros de diversión a su niño. Para asegurar un paseo
seguro, le pedimos por favor que lea atentamente este manual y lo guarde para una futura referencia.
Siga las recomendaciones presentes en este manual, ya que están concebidas para mejorar la seguridad
del coche y del piloto.
NORMAS Y PRECAUCIONES DE SEGURIDAD
SEGURIDAD GENERAL
×Este juguete es inapropiado para niños menores de 36 meses debido a su velocidad máxima.
×Peso máximo del usuario es de 35 kg.
×No deje nunca el niño sin vigilancia mientas está en el vehículo. Es obligatoria la supervisión directa
del adulto.
×Es necesario usar este juguete con prudencia para evitar caídas o colisiones que pueden causar
lesiones al usuario y/o a terceros.
×Nunca utilice el juguete en la carretera, cerca de coches, en pendientes, piscinas u otras masas de
agua.
×El piloto debe estar siempre bien sentado en el asiento. El vehículo posee cinturones de seguridad
ajustables. Por favor, asegúrese de que el niño lleva puesto el cinturón de seguridad antes de poner
el marcha el producto.
×No utilice el producto en la oscuridad. Con una visibilidad reducida se pueden encontrar obstáculos
inesperados y provocar un accidente. Haga funcionar el coche sólo durante el día o con una buena
iluminación.
×No realice cambios en el circuito ni añada otras partes eléctricas.
×Revise periódicamente los cables y las conexiones del vehículo.
×No deje que ningún niño toque las ruedas o esté cerca de ellas cuando el vehículo está en
movimiento.
ÍNDICE
INTRODUCCIÓN 3
NORMAS Y PRECAUCIONES DE SEGURIDAD 3
DESCRIPCIÓN DEL PRODUCTO 4
MONTAJE 6
USO DEL PRODUCTO 10
BATERÍA Y FUSIBLE 12
MANTENIMIENTO 12
ALMACENAMIENTO 13
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS 13
RECICLAJE Y ELIMINACIÓN 14
GARANTÍA 14
DECLARACIÓN DE CONFORMIDAD (CE) 15
4
SEGURIDAD EN LA CARGA DE BATERÍA
×La carga sólo puede ser efectuada por un adulto. No permita que ningún niño cargue la batería.
×Utilice la batería y el cargador suministrados con el producto. Utilice siempre baterías y cargadores
originales.
×No modifique el sistema eléctrico. Alterar el sistema eléctrico puede causar una descarga eléctrica,
un incendio o puede dañar de forma permanente el sistema.
×Se generan gases explosivos durante la carga. No cargue la batería cerca de fuentes de calor o
materiales inflamables. Realice la carga siempre en lugares bien ventilados.
×No exponga la batería y el cargador a temperaturas extremas o humedades.
×No abra la batería. La batería contiene sustancias tóxicas y corrosivas.
×No inicie la carga de la batería si detecta que alguna de las partes se ha dañado.
×No deje que la batería se agote por completo. Recargue la batería después de cada uso o una vez
al mes si no se utiliza regularmente.
DESCRIPCIÓN DEL PRODUCTO

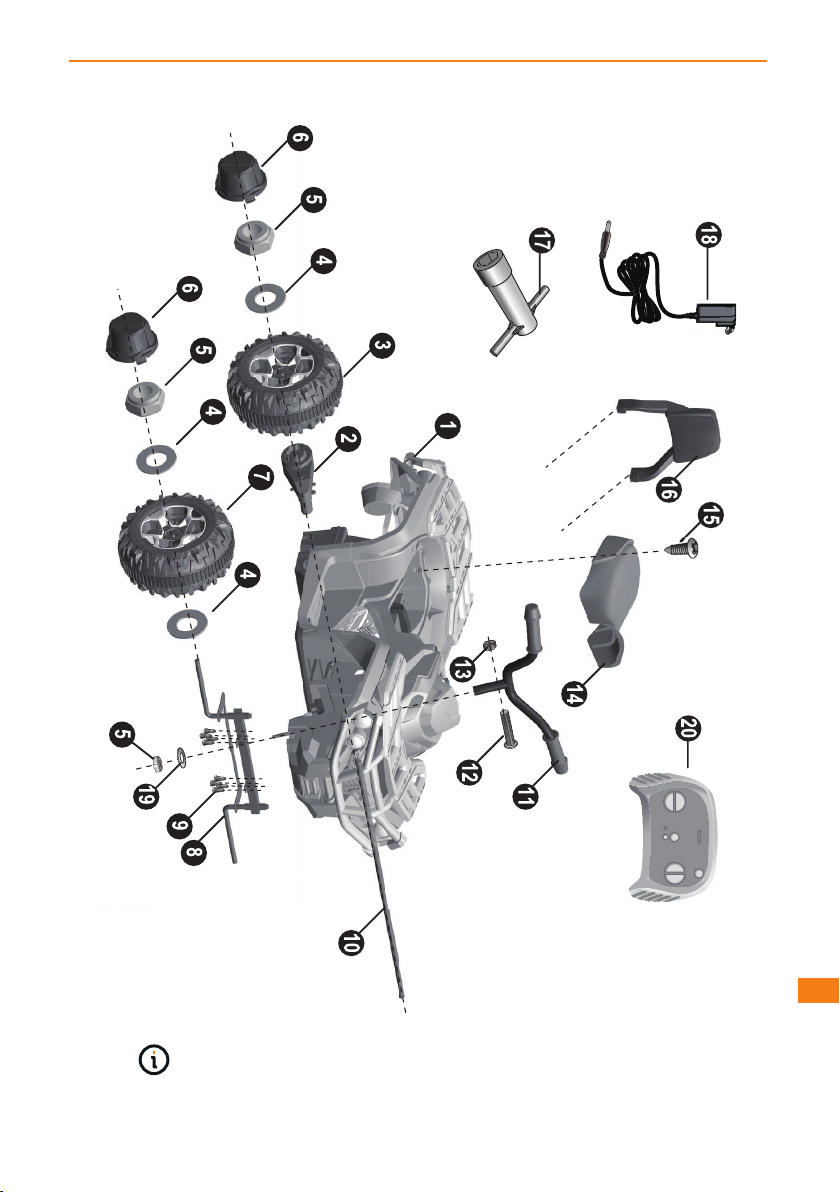

LISTA DE PIEZAS
PARTE Nº NOMBRE CANTIDAD
1 Cuerpo del vehículo 1
2 Caja de cambios 1
3 Pedales de conducción 2
4Ø12 arandelas 3
5 Eje trasero 6
6 Tapacubos 4
7 Rueda delantera 2
8 Eje delantero 1
9 Tornillo Ø4x12 8
10 Eje trasero 1
11 Manillar 1
12 Tornillo M5x35 1
13 Ø5 tuercas 1
14 Asiento 1
15 Tornillo Ø4x10 1
16 Respaldo 1
17 Llave inglesa 2
18 Cargador 1
19 Ø10 arandelas 1
20 Control remoto 1
5
ES
NOTA: Algunas de las piezas mostradas están ensambladas en ambos lados del
vehículo.
6
MONTAJE
ATENCIÓN
×El montaje debe ser realizado por un adulto. Mantenga a los niños alejados, el
producto contiene piezas pequeñas que pueden provocar asfixia, preste especial
atención a los materiales de protección y bolsas de embalaje.
×Asegúrese de que el interruptor de encendido esté en “OFF” antes de montar el equipo.
−Antes del primer uso, cargue la batería durante al menos 4-6 horas.

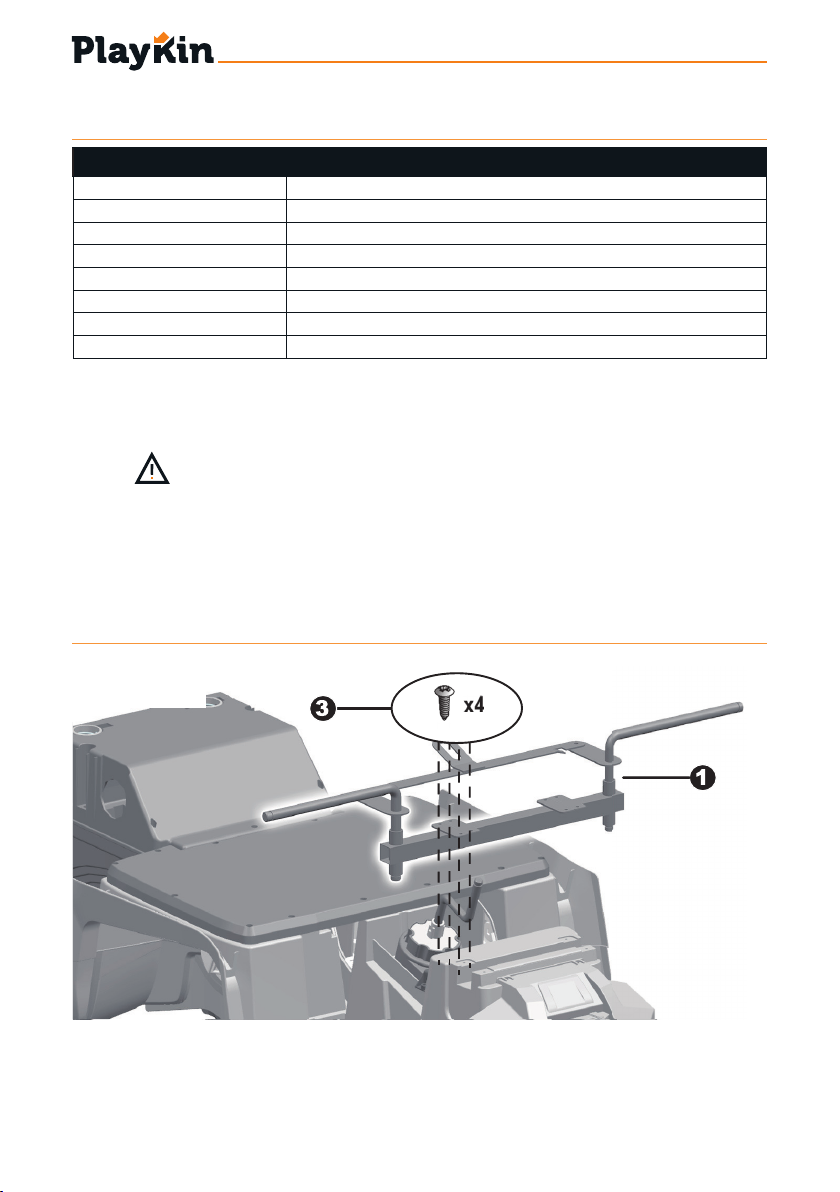

INSTALACIÓN DEL EJE DELANTERO
CARACTERÍSTICAS TÉCNICAS
QUAD RACER
Batería 12V7AH (x1)
Cargador DC12V 1000mA
Motor 2x35W
Velocidad 3.5Km/h
Tiempo de carga 8-12h
Tiempo de uso 1-1,5h aprox.
Edad adecuada 3-8 años
Peso máximo de la carga 35kg
Vista inferior delantera
7
ES
1. Ponga el vehículo boca abajo. Encaje el eje delantero en el cuerpo del vehículo.
2. Asegúrese de que el extremo doblado de la columna de dirección pase a través de la hendidura
de la articulación del eje delantero.
3. Inserte ocho tornillos a través del eje delantero y en la carrocería del vehículo, apriételos con
un destornillador.
4. Apriete una tuerca de seguridad en el extremo doblado de la columna de dirección con una
llave inglesa.

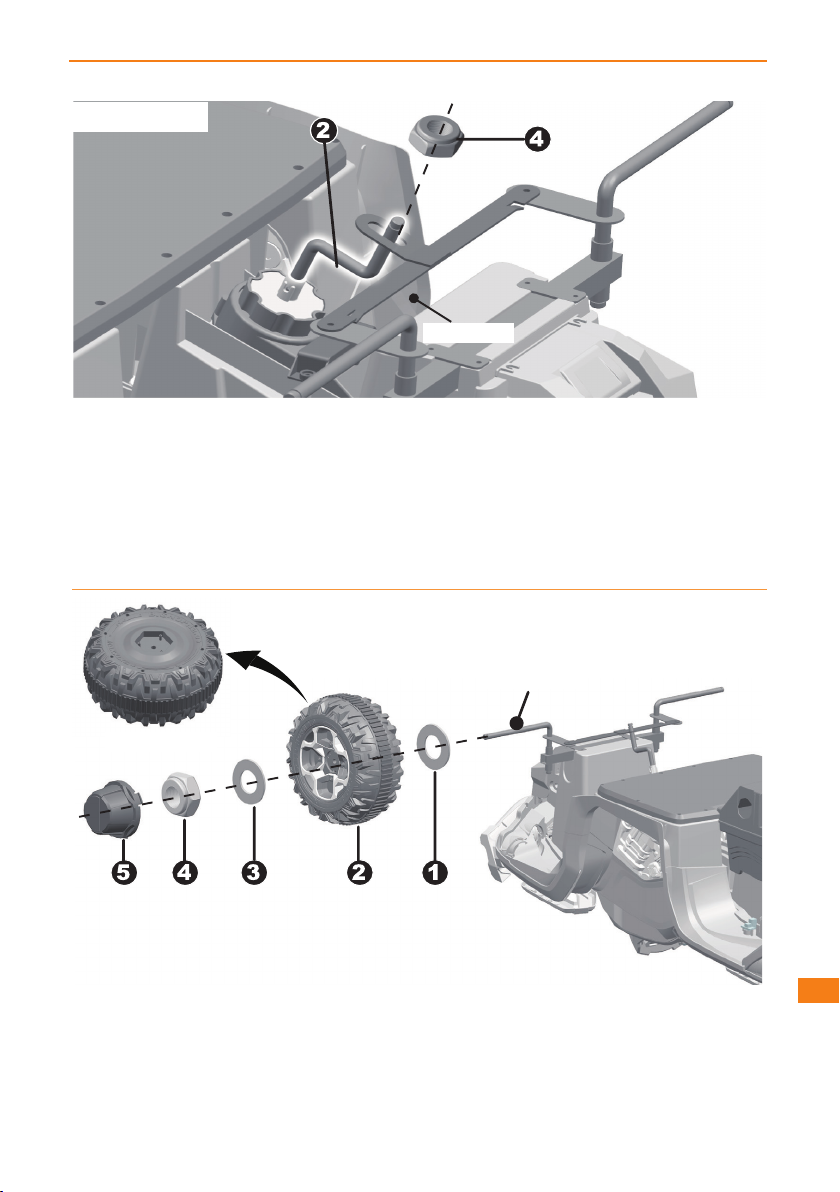

INSTALACIÓN DE LAS RUEDAS DELANTERAS
1. Deslice una arandela ØD12 en el eje delantero.
2. Deslice una rueda delantera en el eje delantero.
3. Deslice una arandela Ø12 en el eje delantero.
4. Apriete una contratuerca en el extremo del eje delantero con una llave.
5. Encaje el tapacubos en la rueda.
Vista inferior delantera
Eje delantero
Vista inferior delantera
Eje delantero
Rueda delantera
8
INSERTE EL VOLANTE
1. Presione el manillar (E) en el eje de dirección
(Q). Use un tornillo (N) y una tuerca (M) para fijarlo
(coloque la tuerca en el orificio hexagonal y e l
tornillo en el orificio redondo).
INSTALE EL RESPALDO
1. Presione y fije el respaldo (F) en la posición
correspondiente.
CONECTE LA ALIMENTACIÓN
1. Desenrosque el tornillo del asiento y sáquelo. Retire el cargador, el libro de instrucciones y el
mando del control remoto de su interior.
2. Conecte el cable con la polaridad positiva (rojo) al terminal rojo de la batría.
3. Instale el asiento.
6. Repita la operación en el otro lado.

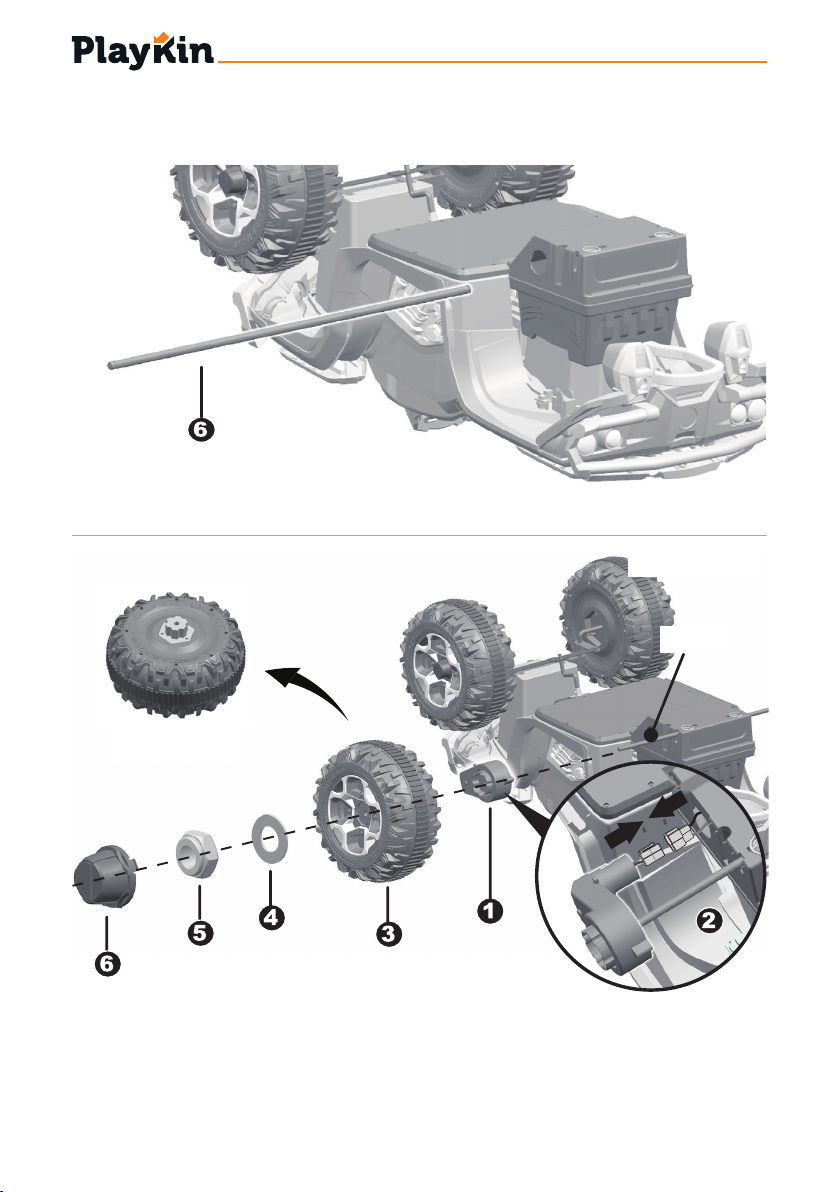

7. Introduzca el eje trasero en el hueco del vehículo.
INSTALACIÓN DE LAS RUEDAS TRASERAS
1. Deslice una caja de cambios en el eje trasero. La caja de cambios con la etiqueta “R” debe
colocarse en el lado R de la carrocería del vehículo, la caja de cambios con la etiqueta “L” debe
colocarse en el lado L de la carrocería del vehículo.
2. Enchufe el conector de la caja de cambios en el conector del vehículo.
3. Deslice una rueda motriz en el eje trasero.
Vista inferior trasera
Rueda motriz
Eje trasero
9
ES
4. Deslice una arandela Ø12 en el eje trasero.
5. Apriete una tuerca de seguridad en el extremo del eje trasero con una llave.
Repita la operación en el otro lado.
NOTA: Se ha proporcionado una llave extra para
sujetar la tuerca de bloqueo del otro lado de la
parte trasera del eje mientras se aprieta
la tuerca de bloqueo del otro lado.
6. Encaje el tapacubos en la rueda.
Gire la carrocería del vehículo en posición vertical.

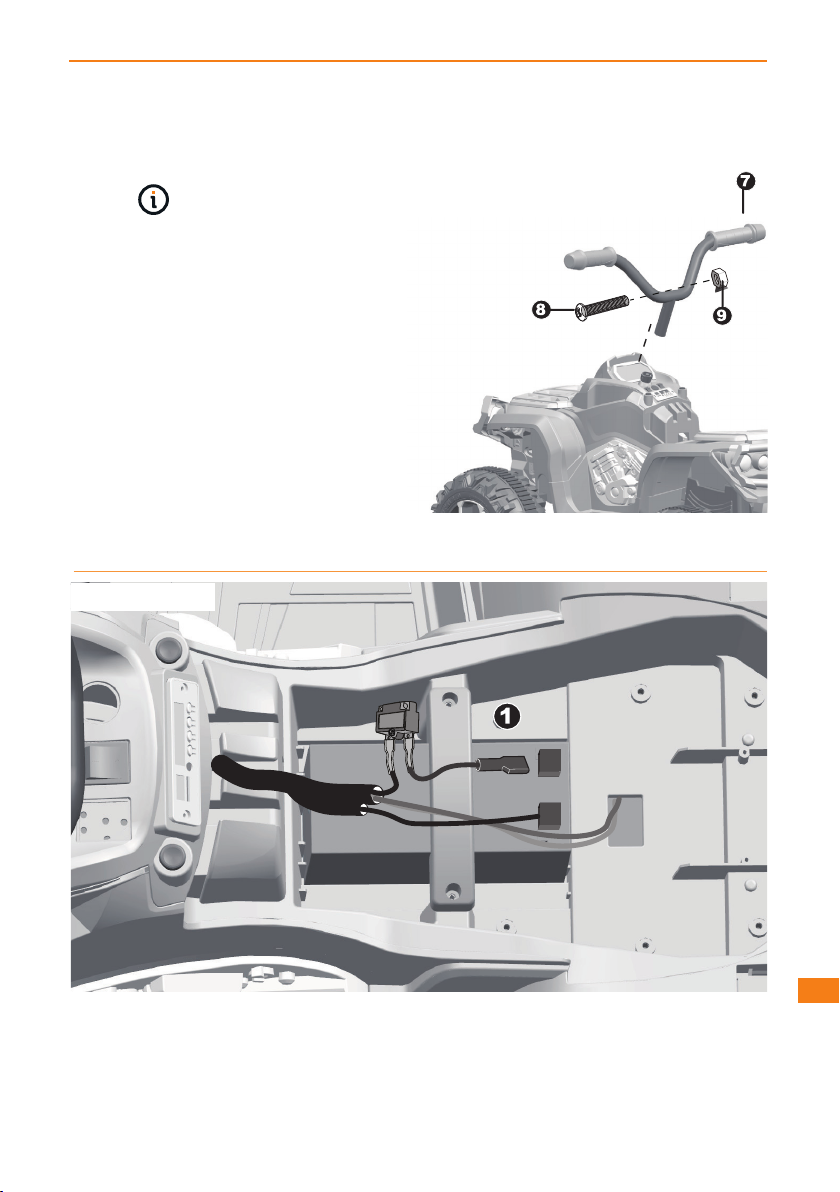

7. Coloque el tubo del manillar en el extremo de la
columna de dirección.
8. Alinee los agujeros de cada lado del manillar
con los agujeros del extremo de la tuerca de la
columna de dirección opuesta. del tornillo para
fijar el volante a la columna de dirección.
9. Fije el extremo a de la tuerca en el extremo de la
columna de dirección opuesta. del tornillo para
fijar el volante a la columna de dirección.
CONECTE LA BATERÍA
1. Enchufe el conector rojo del fusible en el terminal de la batería.
Vista interior del asiento
10
USO DEL PRODUCTO

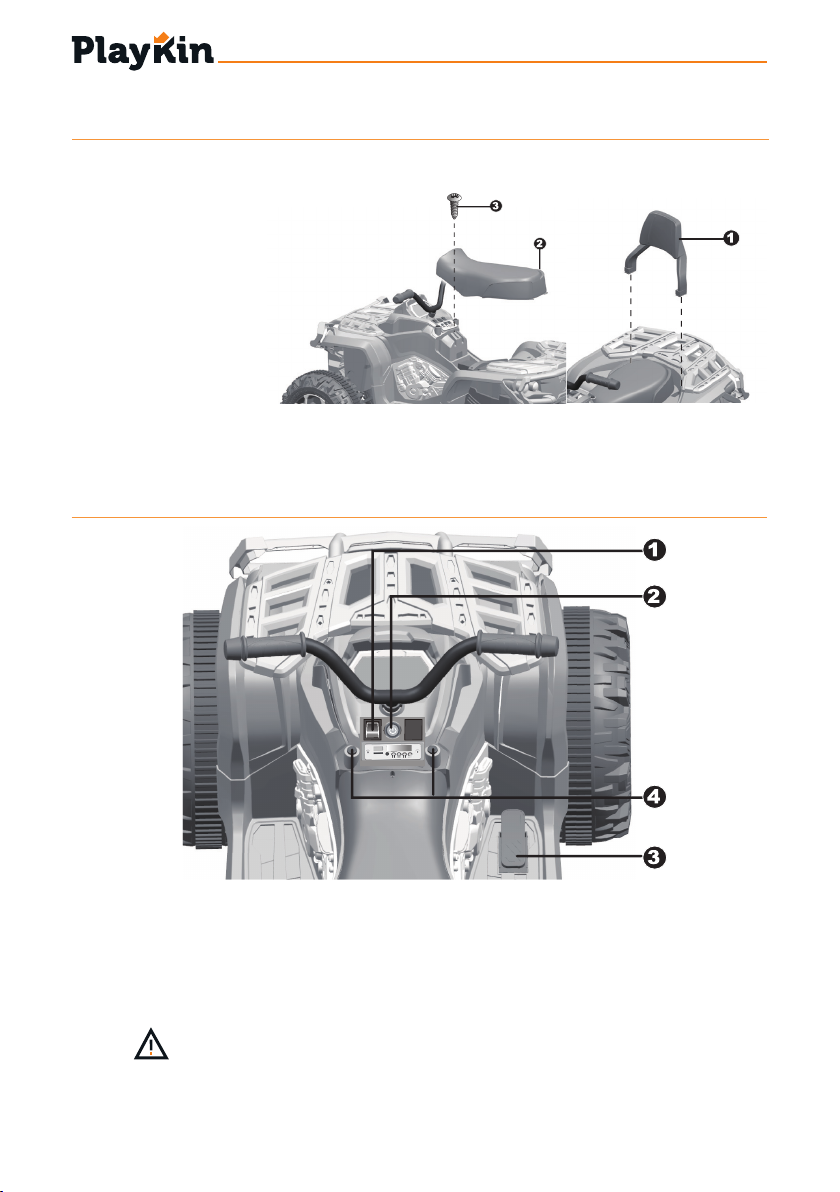

CONTROLES
1. Interruptor de avance/retroceso: Cambia la dirección en que el vehículo se mueve, de adelante
hacia atrás.
2. Botón de encendido/apagado: Enciende y apaga el vehículo.
3. Pedal acelerador: Activa el desplazamiento del vehículo.
−Para mover el vehículo, pise el pedal.
−Para frenar o reducir la velocidad, reduzca la presión del pedal.
4. Interruptores sonido/bocina: Presione para reproducir sonidos.
ATENCIÓN: Asegúrese que su niño sepa cómo girar, arrancar y parar el vehículo y que
conozca las normas para un uso seguro.
INSTALACIÓN DEL ASIENTO
1. Coloque el asiento en la carrocería del vehículo.
2. Apriete un tornillo Ø4x10 para asegurar el asiento.
3. Introduzca las lengüetas del respaldo en
las ranuras de la parte trasera del vehículo.
Empújelo hasta que oiga un “clic” en su
sitio.
