Philips SDV2510/27 User manual

SDV2510/27

EN Instructions for use 2

Instrucciones de manejo 6

Mode d’emploi 10

Specifications are subject to change without notice.

Trademarks are property of Koninklijke Philips Electronics N.V. or their respective owners.

www.philips.com

SDV2510-27 1/30/07 9:57 AM Page 1

13 2

Contents

What’s in the box

Instructions

for use

MANT510

MNT510F

EN Instructions foruse 2

Instrucciones de manejo 6

Mode d’emploi 10

What’s in the box

Connect

Connect coaxial cable to antenna

Connect coaxial cable to TV

Connect power

Install

Locating the signal

VHF reception

FM reception

UHF reception

Using the selector switch

Fine-tune the picture

Limited lifetime warranty

Power

transformer

Matching

transformer

RG59 Coaxial cable

Antenna

Installez

Garantie à vie limitée

Less

gain

Pour la réception UHF, positionnez

l’anneau comme illustré.**

Pour les canaux 14 à 69, tournez et/ou penchez

l'anneau central vers le transmetteur.

Utilisation du sélecteur

Sélectionnez votre source de signal en

basculant de ANTENNA à CABLE.

Notez qu’à la position CABLE, les

1 voyant DEL s’allumeront.

Réglage de l’image

Augmentez le gain lentement jusqu’à ce que

vous obteniez l’image la plus nette possible.

Parfois mais rarement, il peut s’avérer

nécessaire d'utiliser le gain maximum. Un niveau

de gain trop élevé peut engendrer une image

de piètre qualité.

Le fabricant garantit que ce produit ne présentera aucun défaut de matériel, de fabrication ou d’assemblage

dans des conditions d’utilisation normale conformes aux spécifications et mises en garde afférentes, et ce

aussi longtemps que ce produit demeure en votre possession. Cette garantie s’applique seulement à l’a-

cheteur initial du produit et elle n’est pas transférable. Les produits défectueux doivent être retournés au

point de vente avec une preuve d’achat datée en vue d’une réparation ou d’un remplacement.AUCUNE

AUTRE GARANTIE EXPRESSE NE S’APPLIQUE. Dans la mesure où la loi l’autorise, les dommages acces-

soires ou indirects ne sont pas couverts. Cette garantie vous confère des droits juridiques spécifiques et vous

pouvez aussi avoir d’autres droits qui varient d’un pays à l’autre.

SDV2510-27 1/30/07 9:57 AM Page 2

312

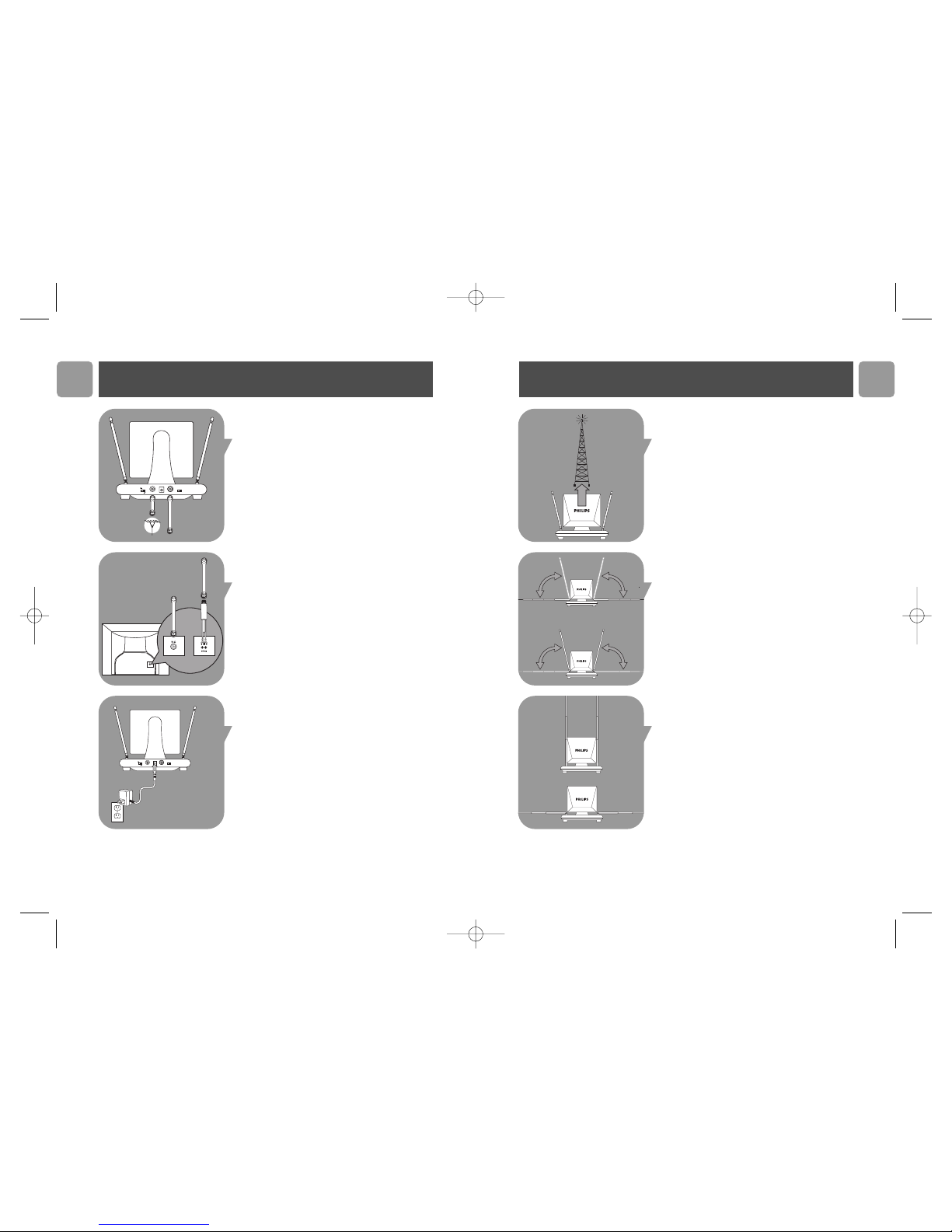

Connect

CABLE IN TOTV

ANT

CABLE ON/OFF

CABLEIN TOTV

ANT

CABLE ON/OFF

Connect coaxial cable to antenna

1Connect supplied coaxial cable to the back

of the antenna.

2Connect the coaxial cable from your cable

or satellite source to the back of the

antenna to the connector labeled IN

FROM CABLE.

Connect coaxial cable to TV

Connect the supplied coaxial cable from the

antenna to the back of your TV using one of

the two methods illustrated*.

Connect power

Connect the power transformer to the antenna

then to AC power outlet.

*If you have screw connections on your TV, attach the cable to the matching transformer and then to

your TV.You will need a band separator (not included) to access UHF reception. If you have a 75 ohm

jack and a set of UHF screw connectors on your TV, attach a coax cable to the 75 ohm jack.You will

need a band separator (not included) to access UHF reception.

Installez

Point de départ suggéré

Repérez la source du signal

Orientez l’antenne vers la source du signal

(transmetteur). De l’aide pour localiser la

source du signal est disponible sur le site

www.antennaweb.org

Pour la réception VHF, positionnez

l'antenne dipôle comme illustré.**

Dans le cas des canaux 2 à 6, déployez à

l’horizontale l’antenne dipôle sur toute sa

longueur.** Pour les canaux 7 à 13, ra

ccourcissez l’antenne dipôle d’environ 1/3 et

donnez-lui la forme d’un « V».

Pour la réception FM, positionnez

l'antenne dipôle comme illustré.**

Para la recepción FM, extienda los dipolos

hasta 30" y colóquelos en forma vertical u

horizontal**.

**Pour de meilleurs résultats, des réglages supplémentaires peuvent s’avérer nécessaires.

SDV2510-27 1/30/07 9:57 AM Page 3

11 4

Install

Suggested starting point

Locate signal source

Face the antenna towards the source

of the signal (transmitter). For help locating the

signal source go to www.antennaweb.org

For VHF reception, position the

dipoles

as shown**

For channels 2 through 6, extend the dipoles

fully and adjust to a horizontal position**. For

channels 7 through 13, shorten the dipoles by

1/3 length and position them in a “V”**.

For FM reception, position the dipoles

as shown**

For FM reception, extend the dipoles to 30”

and position them either straight up or

horizontally**.

**For best results, some additional adjustments may be necessary.

Branchez

CABLE IN TOTV

ANT

CABLE ON/OFF

CABLEIN TOTV

ANT

CABLE ON/OFF

Connectez le câble coaxial à l’antenne

1Connectez le câble coaxial (inclus) à l’arrière

de votre antenne.

2Branchez le câble coaxial (inclus) depuis

votre source télévisuelle (câble ou satellite)

jusqu’à l’arrière de votre antenne, dans le

connecteur libellé IN FROM CABLE

(Entrée depuis Câble).

Connectez le câble coaxial à votre TV

Connectez le câble coaxial (inclus) depuis

l’antenne jusqu’à l’arrière de votre TV en

suivant l’une des deux méthodes illustrées*.

Branchez l’alimentation

Raccordez le transformateur de puissance depuis

l’antenne jusqu’à la prise d’alimentation c.a.

*Si votre TV est dotée de connexions à vis, connectez le câble au transformateur correspondant puis à

votre TV. Un séparateur de bande (vendu séparément) sera nécessaire pour accéder à la réception

UHF. Si la TV est dotée d’une prise 75 ohms et d’un jeu de connexions à vis UHF, connectez un câble

coaxial à la prise 75 ohms. Un séparateur de bande (vendu séparément) sera nécessaire pour accéder

à la réception UHF.

SDV2510-27 1/30/07 9:58 AM Page 4

510

Install

Limited lifetime warranty

Less

gain

For UHF reception, position the

dipoles as shown**

For channels 14 through 69, rotate and/or tilt

the center loop towards the transmitter.

Using the selector switch

Choose your signal source by switching

from ANTENNA to CABLE.

Note that in the CABLE position,

1 LED lamp will illuminate.

Fine-tune the picture

Slowly increase the gain until you achieve the

clearest picture possible. Rarely, it is necessary

to use the maximum gain.Too much gain may

result in poor picture quality.

The manufacturer warrants that this product shall be free from defects in material, workmanship and

assembly, under normal use, in accordance with the specifications and warnings, for as long as you own

this product.This warranty extends only to the original purchaser of the product, and is not transfer-

able. Defective products, together with the dated proof of purchase, must be returned to the place of

purchase for repair or replacement.THERE ARE NO OTHER EXPRESS WARRANTIES. Incidental and

consequential damages are disclaimed where permitted by law. This warranty gives you specific legal

rights, and you may also have other rights which vary from state to state.

Table des matières

Contenu de la boîte

Table des

matières

MANT510

MNT510F

EN Instructions foruse 2

Instrucciones de manejo 6

Mode d’emploi 10

Contenu de la boîte

Branchez

Connectez le câble coaxial à l’antenne

Connectez le câble coaxial à votre TV

Branchez l’alimentation

Installez

Repérez la source du signal

Pour la réceptionVHF

Pour la réception FM

Pour la réception UHF

Utilisation du sélecteur

Réglage de l’image

Garantie à vie limitée

Transformateur

de puissance

Transformateur

correspondant

Câble coaxial RG59

Antenne

SDV2510-27 1/30/07 9:58 AM Page 5

9 6

Índice de contenido

Qué contiene la caja

Instrucciones

de manejo

MANT510

MNT510F

EN Instructions foruse 2

Instrucciones de manejo 6

Mode d’emploi 10

Qué contiene la caja

Conectar

Conectar el cable coaxial a la antena

Conectar el cable coaxial a la TV

Conectar la corriente

Instalar

Localizar una fuente de señal

Para la recepciónVHF

Para la recepción FM

Para la recepción UHF

Uso del conmutador selector

Sintonice la imagen

Garantía limitada de por vida

Transformador

de corriente

Transformador

de adaptación

Cable coaxial RG59

Antena

Instalar

Garantía limitada de por vida

Less

gain

Para la recepción UHF, coloque los

dipolos del modo indicado.**

Para los canales 14 a 69, rote y/o incline el

bucle central hacia el transmisor.

Uso del conmutador selector

Elegir la fuente de señal cambiando de

ANTENA a CABLE

Tener en cuenta que en la posición CABLE

se iluminarán 1 lámpara LED.

Sintonice la imagen

Aumente lentamente la ganancia hasta lograr la

imagen más clara posible. En raras ocasiones es

necesario utilizar la ganancia máxima.

Demasiada ganancia puede provocar una mala

calidad de imagen.

El fabricante garantiza que este producto carece de defectos de material, manufactura o armado, bajo

uso normal y de acuerdo con las especificaciones y advertencias, durante el tiempo que éste sea de su

propiedad. Esta garantía cubre únicamente al comprador original del producto y no es transferible. Los

productos defectuosos deben ser devueltos al comercio vendedor, junto con la prueba de compra que

indique la fecha, para su reparación o reposición. NO EXISTEN OTRAS GARANTÍAS EXPLÍCITAS.

No se aceptan reclamos por daños incidentales e indirectos, de acuerdo a lo permitido por la ley. Esta

garantía le otorga derechos legales específicos, y usted puede tener otros derechos que pueden variar

de estado a estado.

SDV2510-27 1/30/07 9:58 AM Page 6

7 8

Connectar

CABLE IN TOTV

ANT

CABLE ON/OFF

CABLEIN TOTV

ANT

CABLE ON/OFF

Conectar el cable coaxial a la antena

1Conectar el cable coaxial suministrado en la

parte trasera de la antena

2Conectar el cable coaxial de su fuente de

cable o satélite en la parte trasera de la

antena, en el conector que indica IN

FROM CABLE.

Conectar el cable coaxial a la TV

Conectar el cable coaxial suministrado desde la

antena hasta la parte trasera del aparato de TV

mediante uno de los dos métodos ilustrados*.

Conectar la corriente

Conectar el transformador de corriente desde

la antena a una salida de corriente AC.

* Si tiene conexiones para atornillar en su TV, conecte el cable en el transformador de adaptación y

posteriormente en su TV. Para acceder a la recepción UHF necesitará un separador de bandas (que no

se incluye). Si cuenta con un conjuntor de 75 ohm y una serie de conectores de tornillo UHF en su

TV, conecte el cable coaxial al conjuntor de 75 ohm. Para acceder a la recepción UHF necesitará un

separador de bandas (que no se incluye).

Instalar

Punto de inicio sugerido

Localizar una fuente de señal

Colocar la antena en dirección a la fuente de

la señal (transmisor). Si necesita ayuda para

ubicar la fuente de la señal, diríjase a

www.antennaweb.org

Para la recepción VHF, coloque los

dipolos del modo indicado.**

Para los canales 2 a 6, extienda totalmente los

dipolos y ajústelos en posición horizontal**.

Para los canales 7 a 13, acorte 1/3 los dipolos y

colóquelos en forma de “V”**.

Para la recepción FM, coloque los

dipolos del modo indicado.**

Para la recepción FM, extienda los dipolos

hasta 30" y colóquelos en forma vertical u

horizontal**.

**Para lograr mejores resultados, pueden ser necesarios algunos ajustes adicionales.

SDV2510-27 1/30/07 9:58 AM Page 7

This manual suits for next models

Table of contents

Languages:

Other Philips TV Antenna manuals

Philips

Philips SDV7225T/27 User manual

Philips

Philips US2-MNT310F User manual

Philips

Philips SDV6120/10 User manual

Philips

Philips SDV1121T/67 User manual

Philips

Philips US2-PHDTV1 User manual

Philips

Philips SDV5222T/27 User manual

Philips

Philips SDV4230/05 User manual

Philips

Philips SDV6225T/27 User manual

Philips

Philips SDV6123/10 User manual

Philips

Philips SDV2790 User manual

Philips

Philips SDV8625T/55 User manual

Philips

Philips SDV8622T User manual

Philips

Philips SDV2210/55 User manual

Philips

Philips SDV5122P/12 User manual

Philips

Philips SBCTT600/00 User manual

Philips

Philips SDV6225T/27 User manual

Philips

Philips SDV5118/12 User manual

Philips

Philips US2-MANT110 User manual

Philips

Philips SDV2510 User manual

Philips

Philips SDV5118P/12 User manual

Philips

Philips SBCTT100/00 User manual

Philips

Philips SDV9201A/27 User manual

Philips

Philips SDV5119 User manual

Philips

Philips US2-MANT940 User manual

Popular TV Antenna manuals by other brands

Winegard

Winegard GS-2200 user manual

KVH Industries

KVH Industries TracVision HD11 installation guide

RCA

RCA ANT310E quick start guide

Labgear

Labgear LAB450K user guide

Radio Shack

Radio Shack VU-110XR owner's manual

BAS

BAS REMO BAS X3174 MIDI quick start guide

Winegard

Winegard HD-7015 instructions

Monoprice

Monoprice DA-8000 instruction manual

TracVision

TracVision A5 installation guide

Alcad

Alcad 900 Series manual

Mohu

Mohu Leaf 50 instructions

Emos

Emos DTV-4 manual

IKUSI

IKUSI mini FLASHD quick start guide

Maxview

Maxview 18 Element Assembly instructions & user manual

Gogen

Gogen DA 553 user manual

SLX

SLX 27887V user guide

nedis

nedis ANIR2512GY700 quick start guide

Crest Audio

Crest Audio SGA05329 manual
