Pfannenberg PA 1 Assembly instructions

PA 1 / PA X 1-05 – Betriebs- und Montageanleitung

Maße

PA 1 PA X 1-05

Technische Daten

PA 1

PA X 1-05

Max. Schallpegel

105 dB (A) 1m

Lautstärkeregelung

max. -12dB

Töne

Blitzenergie

Blitzfolgefrequenz - 1Hz

Bemessungsspan-

nung

(Begrenzungen

siehe Zulassungen)

24V DC

oder

12 – 48V DC

24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz 12V DC 24V DC 48V DC 24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz

Spannungsbereich

10 - 57

V DC

18-30

V AC

95 – 127

V AC

195 – 253

V AC

10-15

V DC

18-30

V DC

40-57

V DC

18-30

V AC

95 – 127

V AC

195 – 253

V AC

Stromaufnahme

Schallgeber (max)

80 mA 150 mA 30 mA 16 mA 25 mA 70 mA 80 mA 150 mA 30 mA 16 mA

Stromaufnahme

Blitzleuchte (max)

- - - - 700 mA 360 mA 170 mA 800 mA 120 mA 90 mA

Leistungsaufnah-

12-48DC: 4W

24 DC: 2W

4,5 VA 4,5 VA 4,5 VA 8 W 11,5 W 11,5 W 34,5 VA 18,5 VA 25 VA

Einschaltdauer

100%

Anschlussklemmen

0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 (stranded)

Schutzart IP66 (EN60529), Type 4 & 4x

Schlagfestigkeit IK08 (EN50102)

Schutzklasse II

Betriebstemperatur

-40°C…+55°C

Lagertemperatur -40°C…+70°C

Max.

rel. Luftfeuchte

90%

Kabeleinführung 4x M20 vorgeprägt 5x M20 vorgeprägt

Dichtbereich der

Durchführungstülle

7 – 13 mm Bei Verwendung von Kabeldurchmessern < 7 mm ist eine Kabelverschraubung

mit ausreichender Schutzart vorzusehen

Gehäusematerial PC/ABS Blend

Haubenmaterial

Einbaulage beliebig

Optionen -SSM, (siehe Seite 5)

Zubehör Plombierstopfen (Art-Nr. 28300000002)

Haubenfarben klar, weiß, gelb, orange, rot, grün, blau

Kartoninhalt:

1x Alarmgerät

1x Membrannippel M20

1x Betriebsanleitung

1x Widerstand (nur –SSM)

Bohrbild im Inneren

des Gehäuses

Bohrbild im Inneren

des Gehäuses

22 [0.87"]

86.4 [3.4"]

172.4 [6.79"]

M20-Ausbruch vorbereitet

[1.46"]

109.5 [4.31"]

98 [3.86"] 80.6 [3.17"]

Ø6.3 [0.25"]

44.1 [1.74"] 35.4

[1.39"]

25.3

[1"]

[0.51"]

86 [3.39"]

109.5 [4.31"]

Ø6.3 [0.25"]

80.6 [3.17"]

35.4

[1.39"]

60 [2.36"]

50 [1.97"]

26.8 [1.06"]

60 [2.36"]

35.4 [1.39"]

44.1 [1.74"]

26.8

[1.06"] 35.4

[1.39"]

13 [0.51"]

25.3 [1"]

82.8 [3.26"]

30.1 [1.19"]

085 501 944u 30303-004u 1

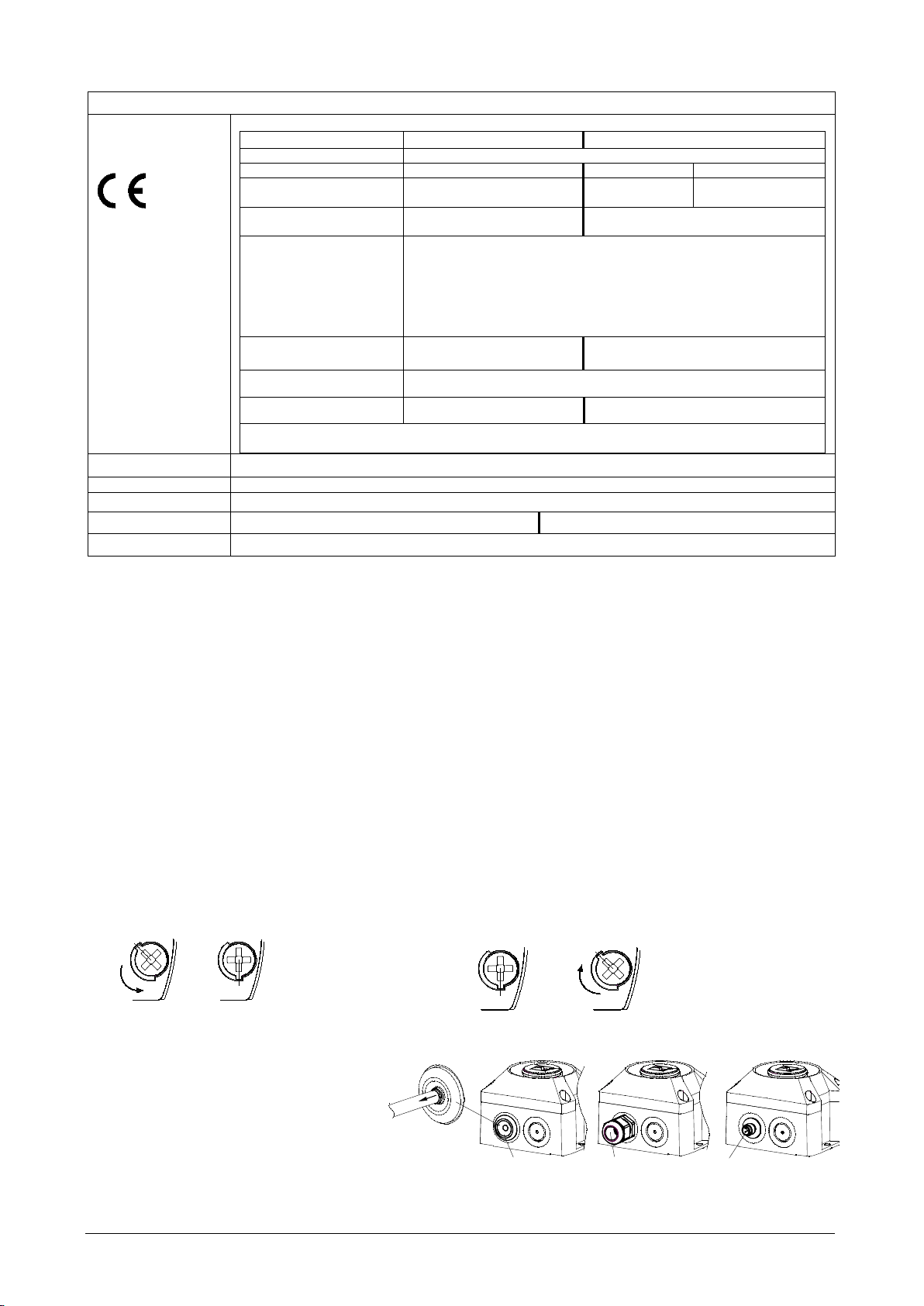

Zulassungen

(gilt für gekennzeichnete Betriebsmittel)

Bauproduktverordnung

(305/2011/EU)

PA 1: VdS 0786-CPD-21182 PA X 1-05: 0786-CPD-21220

PA 1

PA X 1-05

Optionen

–SSM (24V DC)

Bemessungsspannung

24 – 48V DC

24V DC

48V DC

Spannungsbereich gemäß

EN54-3, EN54-23

18V – 57V

Option: -SSM (18V – 30V)

18 - 30V 40 - 57V

Haubenfarbe Blitzleuchte - rot, klar

Ton

104

131

146

konform zur Bauproduktenrichtlinie (89/106/EWG)

1200Hz-500Hz (Sägezahn/ Saw tooth) DIN/PFEER P.T.A.P.

500Hz-1200Hz (Ansteigender Ton/ Slow whoop)

825Hz (Dauerton/ Continuous)

660Hz (Unterbrochener Ton/ Intermittent)

800Hz/ 1000Hz (Wechselton/ Alternating)

544Hz/ 440Hz (NF S 32-001)

Signalisierungsbereich

EN54-3:

siehe Dokument 30303-005-1

EN 54-23 Kategorie O:

siehe Dokument 30303-005-1

Umweltschutzklasse Typ B

Einbaulage beliebig Leuchte zeigt nach unten

Die Prüfung erfolgte unter Verwendung des mitgelieferten Membrannippels und der äußeren Befesti-

gungsbohrungen.

VdS PA1: G 212115, PA X 1-05: G 212188 Daten siehe Bauproduktverordnung (305/2011/EU)

61062-13 HH Umweltkategorie C, H, EMC1

MED

MEDB00002BH

CNBOP PA 1: 2015/2014 PA X 1-05: 2017/2014

UL, cUL UCST, UCST7, ULSZ, ULSZ7, UEES, UEES7 (weiterführende Informationen siehe Seite 7)

Inbetriebnahme

Sicherheitshinweise:

- Der elektrische Anschluss darf nur von hierfür autorisierten Personen in Übereinstimmung mit den derzeit gültigen

Vorschriften durchgeführt werden.

- Warnung vor gefährlicher hoher elektrischer Spannung.

- Vor dem Öffnen ist sicherzustellen, dass das Gerät nicht unter Spannung steht.

- Vor Inbetriebnahme ist die auf dem Typenschild angegebene Versorgungsspannung zu kontrollieren. Eine falsche

Betriebsspannung kann zur Schädigung bzw. zur Zerstörung des Betriebsmittels führen.

- Bei der Installation ist darauf zu achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesichert ist. Bitte

beachten: Die Geräte sind nicht für einen ortsveränderlichen Einsatz bestimmt.

- WARNUNG: Bei Installation Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten.

- Die Öffnung des Schalltrichters darf insbesondere bei Verwendung im Außenbereich oder in staubreicher Umgebung

nicht nach oben zeigen.

- Die Funktion des Gerätes ist nur gewährleistet, wenn Ober- und Unterteil korrekt zusammengefügt sind.

Bei Verwendung der Kombination mit der Leuchte PA X 1-05:

- Um eine Beeinträchtigung des Sehvermögens zu verhindern, ist der dauernde, direkte Blick in die aktivierte Leuchte

zu vermeiden.

Öffnen des Gehäuses: Verschließen des Gehäuses

Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.

Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.

Kabeldurchführungen

Zur Sicherstellung der angegebenen

Schutzart sind an den dafür vorgesehenen

Durchbrüchen Kabeldurchführungen mit

einer Schutzart von IP 66 zu montieren.

Der mitgelieferte Membrannippel kann

durch eine Kabelverschraubung oder durch

einen M12-Steckverbinder mit einem

Flanschmaß von M20 ersetzt werden.

3/8

1. 2.

3/8

1. 2.

Durch Lösen der vier

Deckelschrauben lässt

sich das Oberteil a

nehmen

Membrannippel IP 66

(mitgeliefert)

Verschließen des Gehäuses

durch Drehen der Decke

schrauben in die Endstellung

bis zur Verrastung.

IP 66 nur bei nach außen

gerichtetem Trichter der

Membrane.

Nach Montage des Kabels

Reste der

Membrane

entfernen.

Membrannippel IP 66

(mitgeliefert)

Kabelverschraubung

IP 66

M12- Steckverbinder IP 66

(für Kleinspannungs

Geräte)

085 501 944u 30303-004u 2

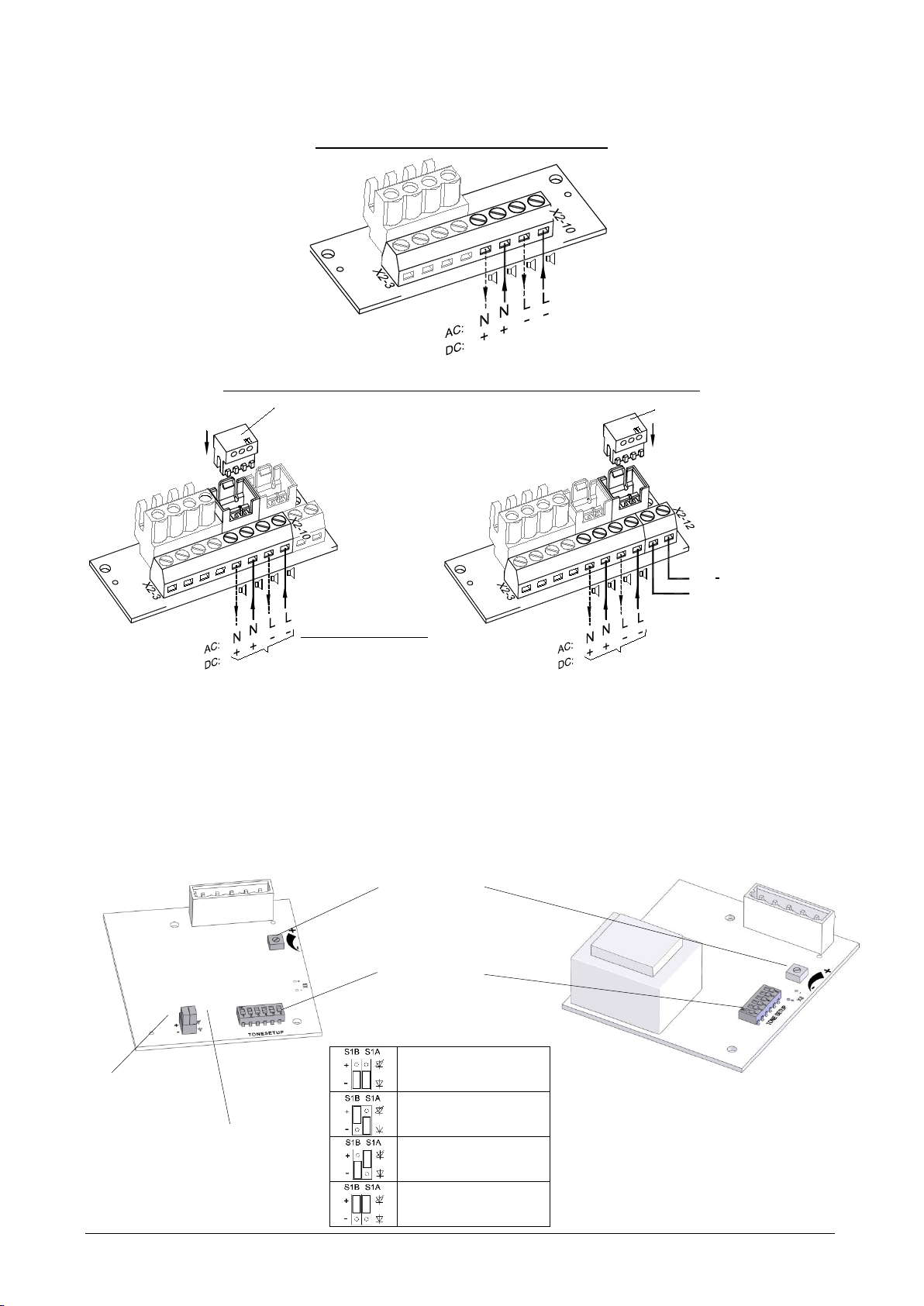

Anschlussplatine im Unterteil:

Elektrischer Anschluss und Tonauswahl durch externe Ansteuerung C1 und C2

Betriebsspannungsanschluss Schallgeber:

Betriebsspannungsanschluss Schallgeber-Blitzleuchten-Kombination:

Gemeinsamer Anschluss von getrennter Anschluss von

Blitzleuchte und Schallgeber Blitzleuchte und Schallgeber

(Auslieferungszustand)

Der gewünschte Ton kann mithilfe des Tonartenschalters S3 (auf der Treiberplatine im Oberteil) ausgewählt werden. Die

möglichen Töne sind in der Tonartentabelle im Anhang beschrieben.

Nach Anlegen der Versorgungsspannung wird der Ton erzeugt.

Schallgeber-Treiberplatine (im Oberteil):

DC-Version AC-Version

-L

Betriebsspannungs-

anschluss

-L

C2 C1

Schallgeber und Blitzleuchte

anschluss

Betriebsspannungs-

-L

-L +N -L

C2 C1

Stecker von der Blitzleuchtenplatine

anschluss für Blitzleuchte:

Betriebsspannungs-

DC:

AC:

-L

C2 C1

Stecker von der Blitzleuchtenplatine

anschluss für Schallgeber

Betriebsspannungs-

Diode nicht überbrückt

Polarität negativ

Werkseinstellung

Diode nicht überbrückt

Polarität positiv

Diode überbrückt

Polarität negativ

Diode überbrückt

Polarität positiv

S1B

S1A

Lautstärkeregler

Hinweis:

Um EN54

3 konform zu sein, muss

sich

der Lautstärkeregler in der

Maximal

-Position befinden.

Tonartenschalter

S1B

Auswahl der Polarität

der Steuerspannung

für C1 und C2

S1A

Überbrückung der

Verpolungsdiode

085 501 944u 30303-004u 3

Änderung der Töne durch externe Ansteuerung

Für Anwendungen, die zusätzlich zum Grundton weitere Töne benötigen, besteht die Möglichkeit, bis zu drei wei-

tere Tonarten mithilfe der folgenden elektrischen Ansteuerungen zu erreichen.

Grundsätzlich wird erst der gewünschte Grundton (♪, siehe Tonartentabelle im Anhang) mit dem Tonartenschalter

S3 auf der Treiberplatine eingestellt. Die korrespondierenden zusätzlichen Töne (C1, C2, C1+C2) sind der Tabelle

„Ansteuerung der Töne“ im Anhang zu entnehmen.

Tonstufenauswahl durch Steuereingang (TAS)

DC-Version:

Bei polrichtiger Anwendung erfolgt die Tonauswahl

über die Steuereingänge C1 und C2 auf der An-

schlussplatine. Die Versorgungsspannung muss dabei

immer zusammen mit den Steuereingängen angelegt

werden. Schalterstellung S1A auf der

Treiberplatine: (Diode nicht überbrückt).

Über den Umschalter S1B auf der Treiberplatine

erfolgt die Auswahl der Polarität der Steuerspannung

(„+“ oder „–“).

„+“: positive Ansteuerung

„-„: negative Ansteuerung (Werkseinstellung)

Achtung: Ist die Steuerspannung größer als die Ver-

sorgungsspannung oder die Versorgungsspannung

liegt nicht an, erfolgt die Betriebsstromversorgung über

die Steuereingänge. Eine entsprechende Belastbarkeit

muss dann gewährleistet sein.

AC-Version:

In der AC-Version erfolgt die Tonauswahl durch An-

schließen der Phase „L“ der Versorgungsspannung an

die Steuereingänge C1 bzw. C2. Die Versorgungs-

spannung muss dabei immer zusammen mit den Steu-

ereingängen angelegt werden.

Tonstufenauswahl durch Versorgung über Steuereingang (TAV) - für alle DC-Versionen

Der Schallgeber kann über die Steuereingänge C1 bzw. C2 auf der Anschlussplatine mit Betriebsspannung ver-

sorgt werden. Versorgung und Tonstufenauswahl erfolgt somit gleichzeitig.

Der Minuspol des Schallgebers muss angeschlossen sein.Durch Anschließen der positiven Spannung an den

Pluspol der Anschlussplatine wird der Grundton (♪) erzeugt; durch Anschluss an C1 bzw. C2 wird die entspre-

chende Tonstufe ausgewählt.

Durch gleichzeitiges Anschließen der positiven Spannung an C1 und C2 wird die Tonstufe „C1+C2“ gewählt.

Der Umschalter S1B auf der Treiberplatine muss auf „+“ stehen.

Tonstufenauswahl durch Verpolung (TAR) - für alle DC-Versionen (außer Option –SSM)

Bei Schalterstellung S1A auf (Diode überbrückt) auf der Treiberplatine, kann durch Verpolung der Betriebs-

spannung zum Grundton (♪) zusätzlich Ton „C1+C2“ gewählt werden.

Der Umschalter S1B muss auf „+“ geschaltet werden.

Die Steuereingänge C1 und C2 dürfen auf der Anschlussplatine nicht beschaltet werden.

Ton C1

Ton C2

-L

C2 C1 +Grundton

-L

Ton "C1+C2"

C2 C1

+Grundton

-L

C2 C1 Grundton

-L

Ton "C1+C2"

C2 C1

-L

Beispiel für DC “–“ -Ansteuerung

Ton C1

-L

C2 C1

Ton C2

Nur DC-Version

bzw.

Werks-

einstellung

085 501 944u 30303-004u 4

Option –SSM (Soft-Start-Modul, nur 24V DC):

- Begrenzung der Einschaltstromspitze auf:

max. 2,1 A

: max. 2,1 A

- Durchschalten der Betriebsspannung zum Betriebsmittel erst ab >7V

- Widerstand zur Leitungsüberwachung angeschlossen

Betriebsspannungsbereich: 18V – 30V DC

Widerstand zur Leitungsüberwachung:

Wartung, Service, Instandhaltung

Das Gerät erfordert keine besondere Wartung. Die äußere Reinigung sollte mit einer schwachen Seifenlösung ohne

Verwendung von Lösungsmittel erfolgen.

Der Schallgeber darf nur in unbeschädigtem Zustand innerhalb der spezifizierten Kenndaten betrieben werden. Umbau-

ten, Änderungen, fehlerhafter und unzulässiger Einsatz sowie die Nichtbeachtung der Hinweise dieser Betriebsanleitung

schließen eine Gewährleistung aus.

Ein Austausch von Komponenten darf nur mit Originalersatzteilen erfolgen. Reparaturen sind grundsätzlich im Herstel-

lerwerk auszuführen.

Widerstände für Leitungsüberwachung (1KOhm)

am Betriebsspannungsanschluss.

Position des Widerstandes bei Parallelschaltung

von mehreren Schallgebern im

letzten Gerät.

nicht benötigte Widerstände entfernen

nur bei getrenntem Anschluss von Blitzleuchte und Schallgeber

085 501 944u 30303-004u 5

PA 1 / PA X 1-05 Operating and installation instruction

Dimensions

PA 1 PA X 1-05

Technical Data

PA 1

PA X 1-05

Max. sound level

105 dB (A) 1m

Volume control

max. -12dB

Tones

Flash energy

Flash frequency

1Hz

Rated voltage

(limits see approvals)

24V DC or

12 – 48V DC

24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz 12V DC 24V DC 48V DC 24V AC

50/60 Hz

115V AC

50/60 Hz

230V AC

50/60 Hz

Operating voltage

range

10 - 57

V DC

18-30

V AC

95 – 127

V AC

195 - 253

V AC

10-15

V DC

18-30

V DC

40-57

V DC

18-30

V AC

95 – 127

V AC

195 -253

V AC

Current

consumption

Sounder (max)

80 mA 150 mA 30 mA 16 mA 25 mA 70 mA 80 mA 150 mA 30 mA 16 mA

Current consumption

Beacon (max) - - - - 700 mA 360 mA 170 mA 800 mA 120 mA 90 mA

Power consumption

12-48DC: 4W

24 DC: 2W

4,5 VA 4,5 VA 4,5 VA 8 W 11,5 W 11,5 W 34,5 VA 18,5 VA 25 VA

Duty cycle

100%

Connection terminal

0,14 - 2,5mm² / AWG24 - AWG 14 (stranded)

Resistance against

impact

IK08 (EN50102)

Ingress protection IP66 (EN60529), Type 4 & 4x

Protection class

II Double insulated equipment

Operating temperature

-40°C…+55°C

Storage temperature

-40°C…+70°C

Max. rel.

Humidity

90%

Cable entry

4x M20 (prepared)

5x M20 (prepared)

Sealing range of

grommet

7 – 13 mm

With the use of cable diameters < 7 mm, a cable screw joint with sufficient ingress protection must be pro-

vided

Material of housing

PC/ABS Blend

Material of lens PC

Installation

position

arbitrary

Options

-SSM, (see page 11)

Accessory

Sealing plug (Art-no. 28300000002)

Lens colours

clear, white, yellow, amber, red, green, blue

22 [0.87"]

86.4 [3.4"]

172.4 [6.79"]

M20-Ausbruch vorbereitet

[1.46"]

109.5 [4.31"]

98 [3.86"] 80.6 [3.17"]

Ø6.3 [0.25"]

Content of package:

1x Alarm device

1x Diaphragm nipple M20

1x Operating instruction

1x Resistor (only

–SSM)

Prepared M20 piercing

44.1 [1.74"] 35.4

[1.39"]

25.3

[1"]

[0.51"]

86 [3.39"]

109.5 [4.31"]

Ø6.3 [0.25"]

80.6 [3.17"]

35.4

[1.39"]

60 [2.36"]

50 [1.97"]

26.8 [1.06"]

60 [2.36"]

35.4 [1.39"]

44.1 [1.74"]

26.8

[1.06"] 35.4

[1.39"]

13 [0.51"]

25.3 [1"]

82.8 [3.26"]

30.1 [1.19"]

Hole pattern in the

inside of housing

Hole pattern in the

inside of housing

085 501 944u 30303-004u 6

Approvals

Approvals (valid for marked equipment)

Construction Product

Regulation

(305/2011/EC )

PA 1: VdS 0786-CPD-21182 PA X 1-05: 0786-CPD-21220

PA 1

PA X 1-05

Options

–SSM (24V DC)

Rated voltage

24 – 48V DC

24V DC

48V DC

Operating voltage range

acc. to EN54-3, EN54-23

18V – 57V

Option: -SSM (18V – 30V)

18 - 30V 40 - 57V

Lens colours of beacon

red, clear

Tone

104

131

146

Compliant with the Construction Product Directive (89/106/EWG)

1200Hz-500Hz (Saw tooth) DIN/PFEER P.T.A.P.

500Hz-1200Hz (Slow whoop)

825Hz (Continuous)

660Hz (Intermittent tone)

800Hz/ 1000Hz (Alternating tone)

544Hz/ 440Hz (NF S 32-001)

Signaling area

EN54-3:

see document 30303-005-1

EN 54-23 Category O:

see document 30303-005-1

Environmental

protection class

Type B

Installation position

arbitrary

Light faces down

Testing takes place using the supplied diaphragm nipple and the outer fastening bores.

VdS

PA1: G 212115, PA X 1-05: G 212188 / Data see Construction Product Regulation (305/2011/EC)

61062-13 HH Environmental Category C, H, EMC1

MED

MEDB00002BH

CNBOP

PA 1: 2015/2014

PA X 1-05: 2017/2014

UL, cUL

Rated

Voltage

Audible-signal Appliance

Fire Alarm Equipment

ULSZ, ULSZ7

Audible and Visual signal Appliance

General Signal Equipment

UCST, UCST7 and UEES, UEES7

PA 1

24V – 48V DC

(Fire Alarm Equipment)

12V – 48V DC

(General Signal Equipment)

Special application, limited operat-

ing voltage range 18 – 57V DC

PA 1

PA X 1-05

24V AC

115V AC

230V AC

- x

PA X 1-05

12V DC

24V DC

48V DC

- x

PATROL sounders and combined units PA 1/ PA X 1-05 comply with the limits for a Class B digital device, pursuant to

part 15 of the FCC Rules.

UL/ cUL specifications:

Suitable for indoor and outdoor use. Signaling area: see document 30303-005-1.

Cable gland entries:

Conduit installation needs to be UL/ cUL listed fittings suitable for knockout openings. The supply wiring has to be enclosed in metal

conduits for products for Fire Alarm Use.

According to CSA-C22.2 No. 205-M1983 clause 4.3.4 the connection is limited to max. three leads.

Installation:

The units shall be installed indoors or outdoors in accordance with the manufacturer’s installation instructions as well as the National

Electrical Code (NFPA 70) and the National Fire Alarm Code (NFPA 72) for the units evaluated for Public Fire Alarm applications in the

U.S. In Canada, they shall be installed in accordance with the Canadian Electrical Code, Part 1 and the Standard for the Installation of

Fire Alarm Systems CAN/ULC-S524-M91 for the units evaluated for Public Fire Alarm applications. The installation shall also be in a

manner acceptable with the local authority having jurisdiction.

For audible application for Fire Alarm Service use both terminals for connection. Break wire run to provide Electrical Supervision (see

UL 464 clause 39.1e). The tone no. 111 is to be used for evacuation use only

(see UL 464 clause 39.1e)

cUL directional characteristics for

the horn:

AXIS

ANGLE

dBA

Horizontal

32 deg. left or right

-3

Horizontal

28 deg. left or right

-6

Vertical

32 deg. left or right

-3

Vertical

28 deg. left or right

-6

Min. Output sound pressure

level:

[dB(A)] Type Voltage UL 464 dB(A) at 10 ft ++ CAN/ULc-S525-07

PA 1-24 DC 18V DC 77,1 (for tone 113) 86,2 (for tone 60)

Tone no. 2, 15, 60, 104, 131, 146, 111, 112, and 113 was used for this test.

Connecting cables:

085 501 944u 30303-004u 7

Taking into operation

Safety notes:

- Installation must be carried out by an electrician in compliance with the latest codes and regulations.

- Danger: High voltage may be present.

- Prior to opening, it must be ensured that no voltage is applied to the device.

- Before electrical connection, the supply voltage on the type plate is to be checked. The wrong operating voltage

can lead to damages or to the destruction of the equipment.

- During installation it must be ensured that the connection cables are secured against tension and distortion.

Please observe: The devices are not designed for portable use.

- CAUTION: When making installation, route field wiring away from sharp projections, corners and internal compo-

nents.

- The opening of the bell mouth must not point upwards, especially in the case of use outdoors or in a particularly

dusty environment.

- The function of the unit is only guaranteed if the upper and lower section is joined correctly.

When using the sounder –beacon combination PA X 1-05:

- In order to prevent detriment to sight, continuously looking directly in the activated light is to be avoided.

Opening the housing: Closing the housing

The unit is not closed when delivered.

Sealing plugs for the housing screws are available as accessories.

Cable gland entries

To guarantee the specified protection type, cable grommets with a protection type of IP 66 are to be installed at

the openings provided for this purpose. The supplied diaphragm nipple can be replaced with a cable gland or with

an M12 plug connection with a flange measurement of M20.

Circuit board for electrical connection (located in the base section):

Electrical connection and tone selection using external control C1 and C2

Terminal for operating voltage - Sounder:

3/8

1. 2.

3/8

1. 2.

Connection for

Operating voltage

-L

C2 C1

-L

By loosing the four

cover screws, the upper

section can be r

moved.

The housing is closed

by turning the cover

screws to the limit

position until the

housing locks into

place.

IP 66 only when funnel of

membrane is pointing outward.

Diaphragm nipple IP 66

(provided

)

After installation of the cable remove the

remains of the diaphragm

Cable gland IP 66

M12 plug connector IP 66

(for low voltage versions)

085 501 944u 30303-004u 8

Terminal for operating voltage - Sounder-beacon combination:

Common connection of Separate connection of

beacon and sounder beacon and sounder

(Delivery status)

The desired tone can be selected using the tone selector switch S3 on the driver circuit board. The available tones

are described in the tone table in the appendix.

After establishing the supply voltage, the tone is generated.

Driver circuit board of sounder (located in the upper section):

DC-Version AC-Version

Sounder and Beacon

Operating voltage

Connection for

-L

C2 C1

Plug from beacon circuit board

-L +N -L

Operating voltage

for the sounder

X4 X3

for the beacon

Operating voltage

DC:

AC:

C2 C1 L

-L

Plug from beacon circuit board

Diode not bridged

Negative polarity

Factory setting

Diode not bridged

Positive polarity

Diode bridged

Negative polarity

Diode bridged

Positive polarity

S1B

S1A

Volume control

Note:

To be EN54

-3 compliant, the

volume control has to be set to

the

maximum position.

Tone selector

switch

S1B

Selection of polarity of

the control voltage for

C1 and C2

S1A

Bridging of

blocking diode

085 501 944u 30303-004u 9

Change of the tones by external control

For applications which require more tones than just the base tone, it is possible to provide up to three additional

tone types with the use of the following electrical controls.

As a basic rule, the desired base tone (♪, see tone table in the appendix) is set with the tone selector switch S3 on

the driver board. The corresponding additional tones (C1, C2, C1+C2) can be gathered from the table

"Selection of the tones".

Tone selection with control input (TAS)

DC-Version:

When used with correct polarity, the tone selection

takes place through the control inputs C1 and C2 on

the circuit board. In the process, the supply voltage

must always be applied together with the two con-

trol inputs. Switch S1A on the driver board is

set to (Diode not bridged).

The selection of the polarity of the control voltage

("+" or "_") takes place with the switch S1B on the

driver board.

"+": positive control

"-": negative control (factory setting)

Caution: If the control voltage is greater than the

supply voltage or the supply voltage is not applied,

the operating current supply is provided through the

control inputs. A corresponding load capacity must

then be guaranteed.

AC-version:

In the AC version the tone selection takes place by

connecting the phase "L" of the supply voltage to

the control inputs C1 and C2. In the process, the

supply voltage must always be applied together with

the two control inputs.

Tone selection with supply through control input (TAV) - for all DC versions

The sounder can be supplied with operating voltage through the control inputs C1 and C2 on the circuit board.

Supply and tone selection thus take place simultaneously.

The minus pole of the sounder must be connected. With connection of the positive voltage to the plus pole of the

circuit board, the base tone (♪) is generated; with connection to C1 or C2 the corresponding tone is selected.

With simultaneous connection of the positive voltage to C1 and C2 the tone "C1+C2" is selected.

The switch S1B on the driver board must be set to "+".

Tone selection through pole reversal (TAR) - for all DC versions except for option -SSM

If the switch S1A on the driver board is set to (diode bridged), the tone "C1+C2" can be selected in addition to

the base tone through pole reversal. The switch S1B must be set to "+".

The control inputs C1 and C2 may not be switched on the circuit board.

C2 C1

Tone C1

Tone C2

-L

+Base tone

-L

C2 C1

Tone "C1+C2"

+Base tone

-L

C2 C1

Base tone

-L

Tone "C1+C2"

C2 C1

-L

C2 C1

Tone C1

Tone C2

Example for DC “–“ -control

DC version only

factory

setting

085 501 944u 30303-004u 10

Other manuals for PA 1

This manual suits for next models

Table of contents

Languages:

Other Pfannenberg Safety Equipment manuals

Pfannenberg

Pfannenberg PA 5 Assembly instructions

Popular Safety Equipment manuals by other brands

Innova

Innova Xtirpa Instruction and safety manual

bolle SAFETY

bolle SAFETY B810 quick start guide

SHENZHEN FANHAI SANJIANG ELECTRONICS

SHENZHEN FANHAI SANJIANG ELECTRONICS A9060T instruction manual

Hiltron security

Hiltron security POWER8E Installation and use manual

Hatco

Hatco B-950P installation guide

Sitec

Sitec TX MATIC operating manual

TEUFELBERGER

TEUFELBERGER GRIP 12 Manufacturer's information and instructions for use

MSA

MSA PremAire System Operation and instructions

AMC

AMC 1022M Series instruction manual

Trinity

Trinity CASS S3 Assembly manual

CMC

CMC Helitack HotSeat quick guide

Force

Force P-35 instruction manual

ACM

ACM SAFETY D200 Instructions and warnings

Honeywell

Honeywell Miller H-Design DuraFlex User instruction manual

ROCK

ROCK P-451 AS user guide

Power first

Power first 2XYR7A Operating instructions and parts manual

SCHUBERTH

SCHUBERTH SHP 28-C manual

Trango

Trango CINCH user manual
