PEWA SLS205-A User manual
Advanced Contact Technology
www.multi-contact.com 1/4
KT2-S
22.2010
LS205-L
22.1009
FLEXI-E/HK0,5 (PVC)
60.7005
MA136 (de_en)
Montageanleitung
MA136 (de_en)
Assembly instructions
Verbindungsleitung mit SLS205-A, SLS205-L/N Connecting leads with SLS205-A, SLS205-L/N
Inhalt
Sicherheitshinweise....................................................................2
Notwendiges Werkzeug ............................................................3
Vorbereitung der Leitung...........................................................3
Montage ....................................................................................4
Content
Safety Instructions......................................................................2
Tools required............................................................................3
Preparation of the cable ............................................................3
Assembly...................................................................................4
Advanced Contact Technology
2/4 www.multi-contact.com
Erklärung der Symbole Explanation of the symbols
Warnung vor gefährlicher elektrischer Spannung Warning of dangerous voltages
Warnung vor einer Gefahrenstelle Warning of a hazard area
Nützlicher Hinweis oder Tipp Useful hint or tip
Sicherheitshinweise Safety instructions
Die Montage und Installation der Produkte darf ausschliess-
lich durch qualifiziertes und erfahrenes Fachpersonal unter
Berücksichtigung aller anwendbaren gesetzlichen Sicher-
heitsbestimmungen und Regelungen erfolgen.
Multi-Contact (MC) lehnt jegliche Haftung infolge Nichteinhal-
tung dieser Warnhinweise ab.
The products may be assembled and installed exclusively by
suitably qualified and trained specialists duly observing all ap-
plicable safety regulations.
Multi-Contact (MC) does not accept any liability in the event of
failure to observe these warnings.
Benutzen Sie nur die von MC angegebenen Einzelteile und
Werkzeuge. Weichen Sie nicht von den hier beschriebenen
Vorgängen zur Vorbereitung und Montage ab, da sonst bei der
Selbstkonfektionierung weder die Sicherheit noch die Einhal-
tung der technischen Daten gewährleistet ist. Ändern Sie das
Produkt nicht in irgend einer Weise ab.
Use only the components and tools specified by MC. In case
of self-assembly, do not deviate from the preparation and as-
sembly instructions as stated herein, otherwise MC cannot
give any guarantee as to safety or conformity with the techni-
cal data. Do not modify the product in any way.
Der Schutz vor einem elektrischen Schlag müssen
bei Installation und Montage/Demontage immer
alle Bauteile spannungsfrei sein.
For protection against electric shock, parts must
be isolated from the power supply while being as-
sembled or disassembled.
Die Steckverbindungen dürfen nicht unter Last
getrennt werden. Das Stecken und Trennen unter
Spannung ist zulässig.
The plug connections must not be disconnected
under load. Plugging and unplugging when live is
permitted.
Vor jedem Gebrauch ist durch Besichtigen (im be-
sonderen die Isolation) zu prüfen, ob keine äusseren
Mängel vorhanden sind. Wenn Zweifel bezüglich der
Sicherheit bestehen, muss ein Fachmann hinzuge-
zogen werden oder der Steckverbinder muss ausge-
tauscht werden.
Each time the connector is used, it should previously
be inspected for external defects (particularly in the
insulation). If there are any doubts as to its safety, a
specialist must be consulted or the connector must
be replaced.
Weitere technische Daten entnehmen Sie bitte dem
Produktkatalog.
For further technical data please see the product
catalogue.
Advanced Contact Technology
www.multi-contact.com 3/4
3
1
4
2
5
6

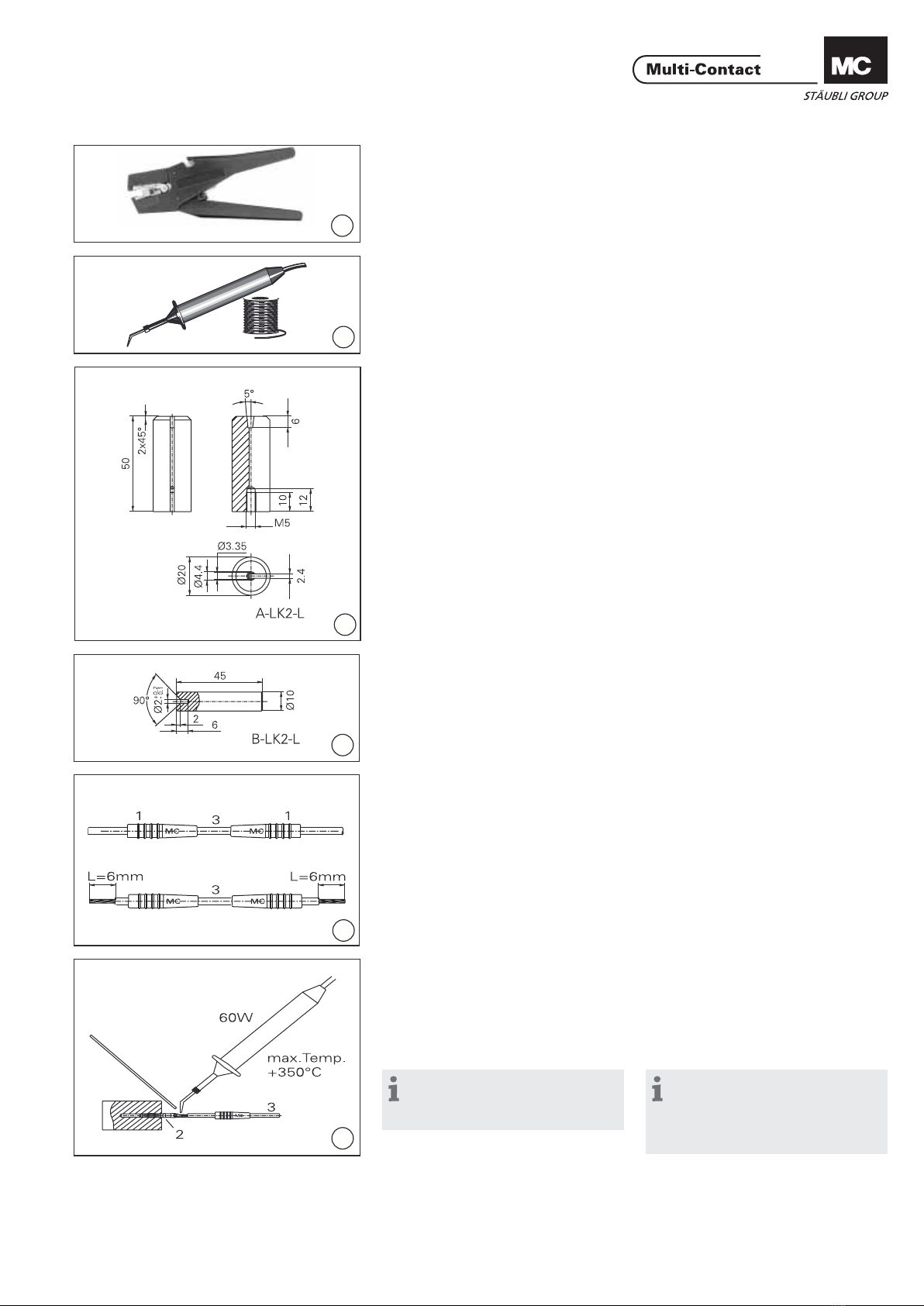

Notwendiges Werkzeug Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de
(ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Hilfswerkzeug A-LK2-L
Empfohlenes Material: Stahl
(ill. 3)
Auxiliary tool A-LK2-L
Recommended material: Steel
(ill. 4)
Hilfswerkzeug B-LK2-L
Empfohlenes Material: Stahl
(ill. 4)
Auxiliary tool B-LK2-L
Recommended material: Steel
Vorbereitung der Leitung Preparation of the cable
(ill. 5)
Leitung 3 auf die gewünschte Nenn-
länge ablängen und auf beiden Seiten
je eine Knüpftülle (1) aufziehen. Beide
Leitungsenden mittels Abisolierzange
je 6mm abisolieren.
(ill. 5)
Cut the cable 3 to the desired nominal
length and slide insulator (1) onto both
ends of cable. Strip both ends of cable
to length L = 6mm with cable stripper.
(ill. 6)
Leitung 3 in Stecker 2 löten.
Löttemperatur 350°C max.
(ill. 6)
Solder cable 3 in plug 2.
Soldering temp. 350°C max.
Stecker und Lötstelle müssen frei von
austretendem Lötzinn sein.
Plug and solder area should be free
from excess solder.
Hinweis:
Ein Block mit Bohrung Ø 2,1mm
hält den Stecker 2 beim Löten fest.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 2 in posi-
tion.
Advanced Contact Technology
8
9
7
Hersteller/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel. +41/61/306 55 55
Fax +41/61/306 55 56
mail [email protected]
www.multi-contact.com
© by Multi-Contact AG, Switzerland – MA136 – 03.2013, Index g, Global Communications – Änderungen vorbehalten / Subject to alterations
Montage Assembly
(ill. 7)
Stecker von Hand in Knüpftülle ein-
ziehen und in Hilfswerkzeug A-LK2-L
einlegen.
(ill. 7)
Insert by hand the plug into insula-
tor and then place into auxilliary tool
A-LK2-L.
(ill. 8)
Hilfswerkzeug B-LK2-L zum
Stecker ausrichten und mittels
Tischbohrmaschine oder
Kniehebelpresse langsam den Stecker
in die Endposition pressen.
(ill. 8)
Align auxiliary tool B-LK2-L with plug
and slowly press-in plug to the end
position with the help of a bench drill-
ing machine or lever press.
(ill. 9)
Vollständige Einrastung kontrollieren!
Die Distanz zwischen Knüpftülle und
Steckeranfang muss 11mm betragen.
(ill. 9)
Control snap-in. The distance between
the insulator and the top of plug must
be 11mm.
