Peerless-AV DCT Series User manual

12017-01-16 #:154-9019-3 (2020-08-07)

800 lb

(363 kg)

MAX

ADD

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

Compatible model/series*

Modelo/serie compatible*

Modèle/gamme compatible*

Kompatible Modelle/Serien*

Compatibel model/serie*

Modello/serie* compatibile

Kompatibilní Model/série*

Kompatibilný Model/séria*

Modelos/séries compatíveis

Uyumlu modeler/ seriler*

DCT*,

PRGS-1,

PRGS-UNV,

PLCK-1,

PLCK-UNL,

PLCM-2,

PLCM-2-UNL

22017-01-16 #:154-9019-3 (2020-08-07)

ENG - Before installing make sure the supporting surface will support the combined load of the equipment and

hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.

Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift

and position equipment. This product is intended for indoor use only. Use of this product outdoors could lead to

product failure or personal injury. Be careful not to pinch ngers when operating the mount. For support please

call customer care at 1-800-865-2112.

WARNING

ESP - Antes de instalarlo, asegúrese de que la supercie de apoyo sostendrá la carga combinada del equipo y

los jadores. Los tornillos se tienen que jar rmemente. No apriete los tornillos en exceso, ya que se pueden

dañar y el producto podría fallar. Nunca exceda la Capacidad Máxima de Carga. Siempre cuente con la ayuda

de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo con más seguridad. Este

producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar

fallas del producto o lesiones a individuos. Tenga cuidado de no pincharse los dedos cuando mueva el soporte.

Si necesita ayuda, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.

ADVERTENCIA

ADVERTISSEMENT

FRN - Avant de procéder à l’installation, assurez-vous que la surface de support peut soutenir la charge totale de

l’équipement ainsi que des pièces de xation. Les vis doivent être serrées au maximum. Ne serrez pas trop les

vis pour éviter tout risque d’endommager le produit et de causer sa défaillance. Ne dépassez jamais la capacité

de charge maximale. Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une

autre personne ou utilisez un dispositif de levage mécanique. Ce produit est conçu uniquement pour un usage

intérieur. L’utilisation de ce produit à l’extérieur peut causer une défaillance du produit ou des blessures corpo-

relles. Prenez garde à ne pas vous pincer les doigts lorsque vous manipulez le support. Pour toute assistance,

veuillez contacter le service à la clientèle au 1-800-865-2112.

ACHTUNG

DEU - Vergewissern Sie sich vor der Anbringung, dass die tragende Fläche das Gesamtgewicht der Geräte und

der Befestigungsteile tragen kann. Die Schrauben müssen sicher angezogen werden. Ziehen Sie die Schrauben

nicht zu fest an, damit es nicht zu Beschädigungen und Versagen des Produkts kommt. Die maximale Trag-

fähigkeit darf niemals überschritten werden. Ziehen Sie immer eine zusätzliche Person heran oder verwenden

Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren. Dieses Produkt ist nur für den

Gebrauch innerhalb von Gebäuden bestimmt. Eine Verwendung dieses Produkts im Freien kann zu Produk-

tausfall oder Personenschaden führen. Achten Sie beim Umgang mit dem Halter darauf, dass die Finger nicht

eingeklemmt werden. Falls Sie Unterstützung benötigen, wenden Sie sich bitte an den Kundendienst unter der

Telefonnummer 1-800-865-2112 (innerhalb der USA).

WAARSCHUWING

NEL - Vóór de installatie dient u zich ervan te overtuigen dat het dragende oppervlak het totaalgewicht van de

apparatuur en de hardware aankan. Alle schroeven moeten stevig vastzitten. Draai de schroeven niet te strak

aan, want dit zou kunnen resulteren in schade en/of falen van het product. Het maximale draagvermogen mag

nooit worden overschreden. Belangrijke veiligheidstip: zorg er tijdens het optillen en plaatsen van de apparatuur

altijd voor dat u een helper of een mechanische henrichting ter beschikking hebt. Dit product is uitsluitend

bedoeld voor gebruik binnenshuis. Als dit product buitenshuis wordt gebruikt, zijn falen van het product en letsel

bij personen mogelijk. Let er tijdens het gebruiken van de bevestiging op dat uw vingers niet beklemd raken. Voor

ondersteuning kunt u terecht bij de afdeling Klantenzorg op +1-800-865-2112 (in de VS).

32017-01-16 #:154-9019-3 (2020-08-07)

SLK - Pred montážou overte, či nosný povrch unesie kombinované zaťaženie zariadenia a vybavenia. Skrutky

je potrebné pevne utiahnuť. Skrutky nedoťahuje príliš silno, inak môže dôjsť k poškodeniu a poruche zariad-

enia. Nikdy neprekračujte maximálnu nosnosť. Na bezpečné zdvíhanie a umiestňovanie zariadení vždy použite

pomocníka alebo mechanické zdvíhacie zariadenie. Tento produkt je určený len na použitie v interiéri. Pri použití

tohto produktu v exteriéri by mohlo dôjsť k jeho poruche alebo osobnému poraneniu. Pri práci s držiakom dávajte

pozor, aby ste si nezovreli prsty. Podporu získate v centre na podporu zákazníkov na čísle 1-800-865-2112.

VÝSTRAHA

ČEŠ - Před instalací se ujistěte, že nosná plocha unese kombinované zatížení zařízení a technického vybavení.

Šrouby musí být pevně zajištěny. Šrouby příliš neutahujte, nebo může dojít k poškození a produkt se může

poškodit. Nikdy nepřekročte maximální nosnost. Na bezpečné zvedání a umísťováni zařízení vždy používejte

asistenta nebo mechanické zvedací zařízení. Tento produkt je určen pouze pro použití v interiéru. Použití tohoto

produktu v exteriéru by mohlo způsobit selhání produktu nebo zranění osob. Při práci s držákem dávejte pozor,

abyste si nesevřeli prsty. Pro podporu volejte oddělení péče o zákazníky na čísle 1-800-865-2112.

VÝSTRAHA

TUR - Montaja başlamadan önce taşıyıcı yüzeyin hem takacağınız donanımı hem de aksamı birlikte

taşıyacağından emin olunuz. Vidalar sağlam bir şekilde sıkıştırılmalıdır. Vidaları aşırı sıkmanız durumunda

vidalara hasar verebilirsiniz ve ürün arızalanabilir. Azami Yük Kapasitesini asla aşmayınız. Ekipmanı güvenli

bir şekilde kaldırmak ve yerleştirmek için her zaman başka birinden yardım alınız veya mekanik bir kaldırma

donanımı kullanınız. Bu ürün yalnızca iç mekânlarda kullanılmak üzere imal edilmiştir. Bu ürünün dış mekânda

kullanılması ürün arızalarına veya yaralanmalara sebep olabilir. Montaj sırasında parmaklarınızı sıkıştırmamaya

dikkat ediniz. Destek almak için lütfen 1-800-865-2112 numaralı telefondan müşteri hizmetlerini arayınız.

UYARI

POR - Antes de instalar, certique-se de que a superfície de apoio suporta a carga combinado do equipamento

e das ferragens. Os parafusos devem ser bem apertados. Não aperte demasiado os parafusos, pois podem

ocorrer danos ou falhas do produto. Nunca exceder a Capacidade de carga máxima. Utilize sempre um as-

sistente ou equipamento de elevação mecânica para elevar e posicionar o equipamento em segurança. Este

produto destina-se a utilização exclusivamente em zonas interiores. A utilização deste produto em espaços

exteriores poderá conduzir à falha do produto ou ferimentos pessoais. Atenção para não prender os dedos ao

utilizar o suporte. Para obter assistência, contacte a equipa de apoio ao cliente através do número 1-800-865-

2112.

AVISO

ITL - Prima di iniziare l’installazione, accertarsi che la supercie di supporto sia in grado di sorreggere il carico

combinato unità/dispositivi di ssaggio. Le viti devono essere strette in maniera ben salda. Non serrare le viti

oltre il necessario, altrimenti si rischiano danni o guasti al prodotto. Non superare mai la capacità massima di

carico. Per sollevare e posizionare senza rischi il prodotto, farsi aiutare da un’altra persona o usare un’unità

meccanica di sollevamento. Questo prodotto è indicato esclusivamente per uso all’interno. L’uso di questo

prodotto all’esterno potrebbe causare il malfunzionamento del prodotto o danni sici alla persona. Fare

attenzione a non schiacciarsi le dita durante l’uso del sostegno. Per assistenza, chiamare il servizio clienti al

numero 1-800-865-2112.

AVVERTENZA

42017-01-16 #:154-9019-3 (2020-08-07)

Symbols

Símbolos

Symboles

Symbole

Symbolen

Simboli

Symboly

Símbolos

Semboller

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

WARNING

ADVERTENCIA

ADVERTISSEMENT

ACHTUNG

WAARSCHUWING

AVVERTENZA

VÝSTRAHA

AVISO

UYARI

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

Do not overtighten screws.

No apriete de más los tornillos.

Ne pas trop serrer les vis.

Ziehen Sie die Schrauben nicht zu

fest an.

Draai de schroeven niet te strak aan.

Non stringere troppo le viti.

Šrouby neutahujte příliš silně.

Skrutky neuťahujte príliš silno.

Não apertar demasiado os parafusos.

Vidaları gereğinden fazla sıkmayın.

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

Tools Needed for Assembly.

Herramientas necesarias para el ensamblaje.

Outils nécessaires au montage.

Für den Zusammenbau erforderliche Werkzeuge.

Voor montage benodigd gereedschap.

Attrezzi necessari per l’assemblaggio.

Nástroje potřebné k montáži.

Nástroje potrebné na montáž.

Ferramentas necessárias para a montagem.

Montaj İçin Gerekli Aletler.

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

To properly tighten screws: Tighten until screw

head makes contact, then tighten another 1/2

turn. Do not overtighten screws.

Apriete adecuado de los tornillos: Apriete hasta

que la cabeza del tornillo haga contacto y luego

apriete otra 1/2 vuelta. No apriete de más los

tornillos.

Pour bien serrer les vis : Serrez jusqu’à ce que

la tête de la vis entre en contact, puis serrez

encore d’un 1/2 tour. Ne serrez pas trop les vis.

Korrektes Festziehen der Schrauben: Ziehen

Sie die Schrauben fest, bis der Schraubenkopf

Kontakt hat, und dann um eine weitere 1/2

Umdrehung. Ziehen Sie die Schrauben nicht

zu fest an.

Ga als volgt te werk om de schroeven naar

behoren aan te draaien: Draai de schroef aan

totdat de kop het oppervlak raakt; maak daarna

nog een halve slag. Draai de schroeven niet te

strak aan.

Per stringere correttamente le viti: stringere no

a quando la testa della vite fa contatto, quindi

stringere di un altro 1/2 giro. Non stringere

eccessivamente.

Správné utažení šroubů: Utahujte, dokud se

šroub nedostane do kontaktu, poté utáhněte

ještě půl otočky. Šrouby neutahujte příliš silně.

Správne utiahnutie skrutiek: Uťahujte, kým sa

skrutka nedostane do kontaktu, potom utiahnite

ešte pol otočky. Skrutky neuťahujte príliš silno.

Para apertar correctamente os parafusos:

aperte até que a cabeça do parafuso

estabeleça contacto e, em seguida, aperte mais

1/2 volta. Não aperte demasiado os parafusos.

Vidaları doğru bir şekilde sıkılamak için: Vida

başı temas edene kadar döndürün, sonra yarım

tur daha döndürün. Vidaları gereğinden fazla

sıkılamayın.

+1/2

11/16"

(17mm) 4mm

52017-01-16 #:154-9019-3 (2020-08-07)

Model

adjuster tube

Qty 1

extension tube

Qty 1

M10 x 60mm

Qty 2

M10 x 1.5 center lock nut

Qty 2

ADD0203 154-1001 2MD-55VS11D 521-1048 530-9402

ADD0305 154-1002 2MD-55VS12D 521-1048 530-9402

ADD0406 154-1002 2MD-55VS10D 521-1048 530-9402

ADD0507 154-1002 2MD-55VS01D 521-1048 530-9402

ADD0608 154-1002 2MD-55VS09D 521-1048 530-9402

ADD0709 154-1002 2MD-55VS03W 521-1048 530-9402

ADD0810 154-1002 2MD-55VS08W 521-1048 530-9402

ADD0911 154-1002 2MD-55VS05W 521-1048 530-9402

ADD1012 154-1002 2MD-55VS06W 521-1048 530-9402

ADD012018 154-1029 154-1032 521-1048 530-9402

ADD018024 154-1029 154-1034 521-1048 530-9402

C (2)

M10 x 60mm

D (2)

M10 lock nut

A (1)

adjuster tube

B(1)

extension tube

62017-01-16 #:154-9019-3 (2020-08-07)

11/16"

(17mm)

Height adjustment

Ajuste de la altura

Réglage de la hauteur

Höheneinstellung

Aanpassing van hoogte

Regolazione dell'altezza

Nastavení výšky

Nastavenie výšky

Ajuste da altura

Yükseklik ayarı

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

72017-01-16 #:154-9019-3 (2020-08-07)

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

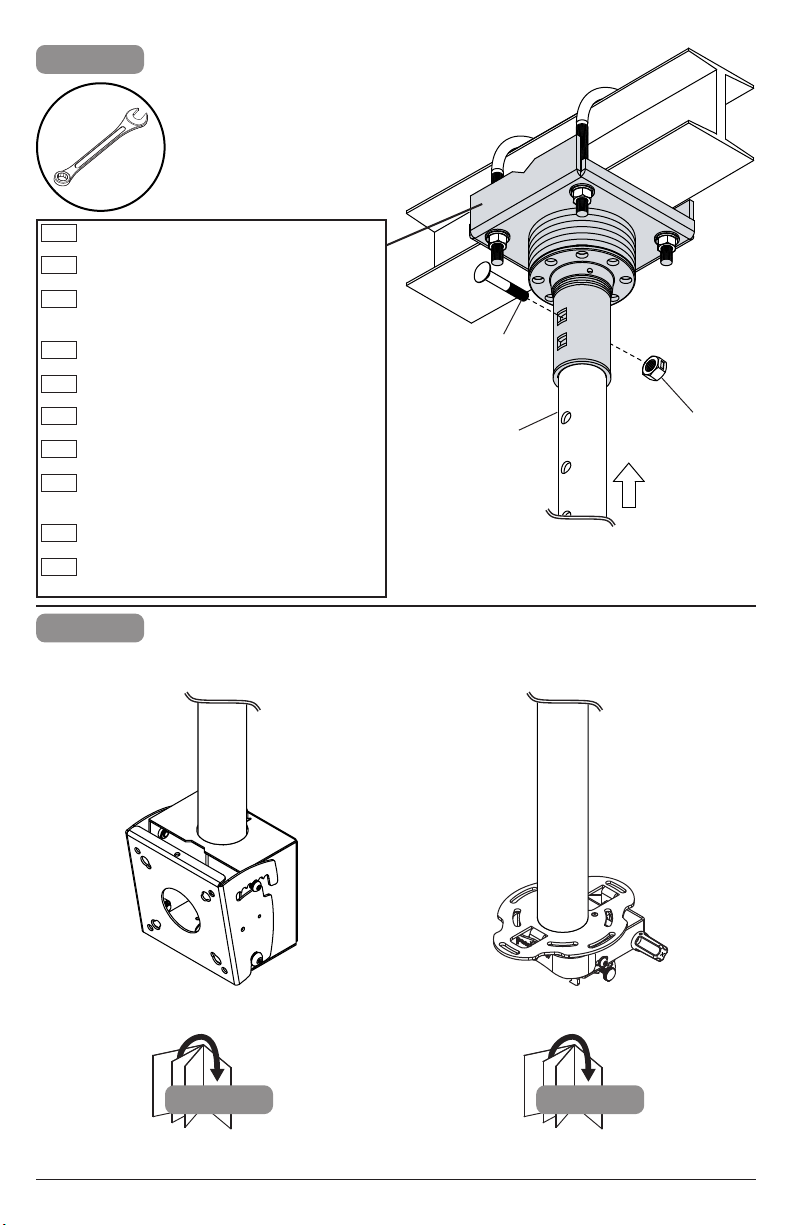

UL listed Peerless model DCT series sold

separately; (800) 865-2112.

Serie modelo DCT de Peerless clasicado por

UL vendido por separado; (800) 865-2112.

Les gammes du modèle DCT Peerless

homologué UL sont vendues séparément;

(800) 865-2112.

UL-gelistete Peerless-Modellserien DCT werden

separat verkauft; (800) 865-2112.

Peerless model met UL-vermelding uit de DCT-

serie apart aan te scha󰀨en; (800) 865-2112.

Il modello Peerless serie DCT omologato UL è

venduto a parte; (800) 865-2112.

Model Peerless řada DCT s certikací UL je

prodáván zvlášť; (800) 865-2112.

Jedinečný modelový rad DCT predávaný

osobitne, uvedený v zozname spoločnosti UL;

(800) 865-2112.

Série modelo DCT Peerless listada UL, vendida

separadamente; (800) 865-2112.

UL listelenmiş Peerless model DCT serisi ayrı

satılır; (800) 865-2112.

11/16"

(17mm)

3a-1 3b

82017-01-16 #:154-9019-3 (2020-08-07)

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

UL listed Peerless model PLCM/PLCK series

sold separately; (800) 865-2112.

Serie modelo PLCM/PLCK de Peerless

clasicado por UL vendido por separado;

(800) 865-2112.

Les gammes du modèle PLCM/PLCK Peerless

homologué UL sont vendues séparément;

(800) 865-2112.

UL-gelistete Peerless-Modellserien PLCM/PLCK

werden separat verkauft; (800) 865-2112.

Peerless model met UL-vermelding uit de PLCM/

PLCK-serie apart aan te scha󰀨en;

(800) 865-2112.

Il modello Peerless serie PLCM/PLCK

omologato UL è venduto a parte;

(800) 865-2112.

Model Peerless řada PLCM/PLCK s certikací

UL je prodáván zvlášť; (800) 865-2112.

Jedinečný modelový rad PLCM/PLCK predávaný

osobitne, uvedený v zozname spoločnosti UL;

(800) 865-2112.

Série modelo PLCM/PLCK Peerless listada UL,

vendida separadamente; (800) 865-2112.

UL listelenmiş Peerless model PLCM/PLCK

serisi ayrı satılır; (800) 865-2112.

3a-1

3a-2

M5 x 8mm (2)

4mm

92017-01-16 #:154-9019-3 (2020-08-07)

Loosen.

Aoje.

Desserrez.

Lösen.

Losdraaien.

Allentare.

Uvolnit.

Uvoľniť.

Desaperte.

Gevşetin.

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

Tighten.

Apretar.

Serrer.

Anziehen.

Aandraaien.

Stringere.

Utáhněte.

Utiahnite.

Apertar.

Sıkmak.

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

UL listed Peerless model PRGS series sold

separately; (800) 865-2112.

Serie modelo PRGS de Peerless clasicado por

UL vendido por separado;

(800) 865-2112.

Les gammes du modèle PRGS Peerless

homologué UL sont vendues séparément;

(800) 865-2112.

UL-gelistete Peerless-Modellserien PRGS

werden separat verkauft; (800) 865-2112.

Peerless model met UL-vermelding uit de

PRGS-serie apart aan te scha󰀨en;

(800) 865-2112.

Il modello Peerless serie PRGS omologato UL è

venduto a parte;

(800) 865-2112.

Model Peerless řada PRGS s certikací UL je

prodáván zvlášť; (800) 865-2112.

Jedinečný modelový rad PRGS predávaný

osobitne, uvedený v zozname spoločnosti UL;

(800) 865-2112.

Série modelo PRGS Peerless listada UL,

vendida separadamente; (800) 865-2112.

UL listelenmiş Peerless model PRGS serisi ayrı

satılır; (800) 865-2112.

B B

4mm

10 2017-01-16 #:154-9019-3 (2020-08-07)

This page intentionally left blank.

Página en blanco.

Cette page a été laissée en blanc intentionnellement.

Diese Seite wurde absichtlich freigelassen.

Deze pagina is met opzet blanco gelaten.

Pagina lasciata intenzionalmente vuota.

Tato strana je záměrně prázdná.

Táto strana je zámerne prázdna.

Esta página foi intencionalmente deixada em branco.

Bu sayfa özellikle boş bırakılmıştır.

ENG

ESP

FRN

DEU

NEL

ITL

ČEŠ

SLK

POR

TÜR

This manual suits for next models

Other peerless-AV Rack & Stand manuals

peerless-AV

peerless-AV EPT630 User manual

peerless-AV

peerless-AV SF660 User manual

peerless-AV

peerless-AV HLG440-LG(-Q10) User manual

peerless-AV

peerless-AV MIS-ACC201 Guide

peerless-AV

peerless-AV SR598E User manual

peerless-AV

peerless-AV SP740P User manual

peerless-AV

peerless-AV MOD-P100-B User manual

peerless-AV

peerless-AV SR598W User manual

peerless-AV

peerless-AV SA746P User manual

peerless-AV

peerless-AV DST965 Guide

peerless-AV

peerless-AV ACC002 User manual

peerless-AV

peerless-AV SR560M User manual

peerless-AV

peerless-AV SS550P Guide

peerless-AV

peerless-AV DS-S555-4X3 User manual

peerless-AV

peerless-AV SR898-EUK User manual

peerless-AV

peerless-AV PLCM-1 User manual

peerless-AV

peerless-AV PR560M User manual

peerless-AV

peerless-AV ACC310 Guide

peerless-AV

peerless-AV MOD-FW2KIT300 User manual

peerless-AV

peerless-AV SR584VL2 User manual

peerless-AV

peerless-AV DS-S560-2X2 User manual

peerless-AV

peerless-AV Smartmount ST24D Guide

peerless-AV

peerless-AV EWP-OH85F User manual

peerless-AV

peerless-AV 0735029276050 User manual

Popular Rack & Stand manuals by other brands

Salamander

Salamander Acadia AC/W/L400/WH Assembly instructions

Fohhn

Fohhn VAT-09 Mounting instruction

ricoo

ricoo FS0522 quick start guide

AMSOIL

AMSOIL BMK-22 Installation and service instructions

Kargo Master

Kargo Master 48220 installation guide

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 installation instructions

ricoo

ricoo S1222 installation instructions

Ready-Set-Mount

Ready-Set-Mount RSMCM602 instruction manual

VidaBox

VidaBox VB MNT FFS2 installation guide

Welch Allyn

Welch Allyn 48960 Assembly instructions

Arkon

Arkon CM035-ST-2 installation instructions

PROEL

PROEL PLWIN60C user manual

Agilent Technologies

Agilent Technologies E2609B installation guide

Mustang

Mustang MV-ARM4 installation guide

Mounting Solutions

Mounting Solutions WRM-320 manual

Pyle

Pyle PMKSPAD1 manual

ShelterIt

ShelterIt 21208 installation instructions

SPL

SPL RackPack?4 1040 manual

peerless-AV DCT Series User manual

Popular Rack & Stand manuals by other brands
