Gracias por decidirse por la compra del manómetro de PCE Instruments.

1 Informaciones de seguridad

Por favor, lea este manual de usuario detenida y completamente antes de utilizar el dispositivo

por primera vez. El aparato sólo debe ser utilizado por personal especializado. Los daños

causados por la inobservancia de las instrucciones del manual de instrucciones no están sujetos

a ninguna responsabilidad.

Este instrumento sólo puede utilizarse de la manera descrita en este manual. Si el

medidor se utiliza en otro lugar, pueden producirse situaciones peligrosas.

Utilice elmedidor sólosi las condiciones ambientales (temperatura, humedad,...) están

dentro de los límites indicados en las especificaciones. No exponga el dispositivo a

temperaturas extremas, luz solar directa, humedad o zonas mojadas.

La apertura de la carcasa del aparato debe ser realizada exclusivamente por personal

cualificado de PCE Ibérica S.L.

Nunca utilice el medidor con las manos mojadas.

No se permite realizar modificaciones técnicas en el aparato.

El aparato sólo debe limpiarseconun paño. No utilice productos abrasivos ni productos

de limpieza que contengan disolventes.

El aparato sólo se puede utilizar con los accesorios ofrecidos por PCE Ibérica S.L. o

una sustitución equivalente.

Antes de cada uso,compruebe que la carcasa del medidor no presente daños visibles.

Si se producen daños visibles, no debe utilizarse el dispositivo.

El instrumento de medición no debe utilizarse en una atmósfera explosiva.

El rango de medición especificado en las especificaciones no debe ser excedido bajo

ninguna circunstancia.

Si no se observan las instrucciones de seguridad, el dispositivo puede resultar dañado

y el operador puede resultar herido.

No asumimos la responsabilidad por errores tipográficos o de cualquier otro error en este

manual.

Nos basamos en nuestros términos y condiciones generales, que se encuentra en nuestras

condiciones generales comerciales.

Si tiene alguna pregunta, póngase en contacto con PCE Ibérica S.L. Los datos de contacto se

encuentran al final de este manual.

2 Especificaciones

2.1 Especificaciones técnicas

Condiciones de funcionamiento

0 … 50 °C, <75 % H.r.

Codniciones de almacenamiento

-20 … +60 °C, 0 … 80 % H.r.

Retroiluminación

Blau

Batería

Acumulador de polímero litio-iones 7,4 V

Indicación del nivel de batería

aparece cuando la tensión de la

batería cae por debajo del nivel de

funcionamiento.

Fuente de alimentación externa/ cargador

9 V 0,5 Adaptador

Desconexión automática

(Modo de reposo)

Después de 30 minutos de inactividad, si

está activado

Fuera de rango de medida

Se indica „OL“ o „-OL“

Dimensiones

206 x 95 x 45 mm

Peso

435 g

Presión

Tomas de presión

7/16“UNF

Rango de medida

-14 … +500 psi

-96 … 4000 kPa

-0,96 … 34,47 bar

-28,5 … 1018,0 inHg

-72 … 2585 cmHg

Resolución

0,1 psi / inHg

1 kPa / cmHg

Precisión a 25°C, <75 % H.r.

-29 … 0 inHg: ±0,2 inHg

-74 … 0 cmHg: ±0,4 cmHg

0 … 200 psi: ±1 psi

0 … 1378 kPa: ±7 kPa

200 … 500 psi: ±0,3 % + 1 psi

1378 … 3447 kPa: ±0,3 % + 7 kPa

Sobrecarga máxima

800 psi

Unidad

Psi, kPa, inHg y cmHg

Temperatura T1 / T2

Tipo de sensor

Termopar (Tipo K)

Messbereich

-60 … +537,0 °C

Resolución

0,1 °C

Precisión de medida

±0,5 °C a -60 … +93 °C

±1,0 °C a +93 … +537,0 °C

Temperatura ambiental

Tipo de sensor

NTC

Rango de medida

0 … +50,0 °C

Resolución

0,1 °C

Precisión de medida

±0,5 °C

2.2 Contenido de envío

1 x Manómetro PCE-HVAC 4

1 x Acumulador

2 x termopar tipo K

2 x Pinza de medición

2 x Manguera de presión

1 x Maletín de transporte

1 x Manual de instrucciones

3 Descripción de sistema

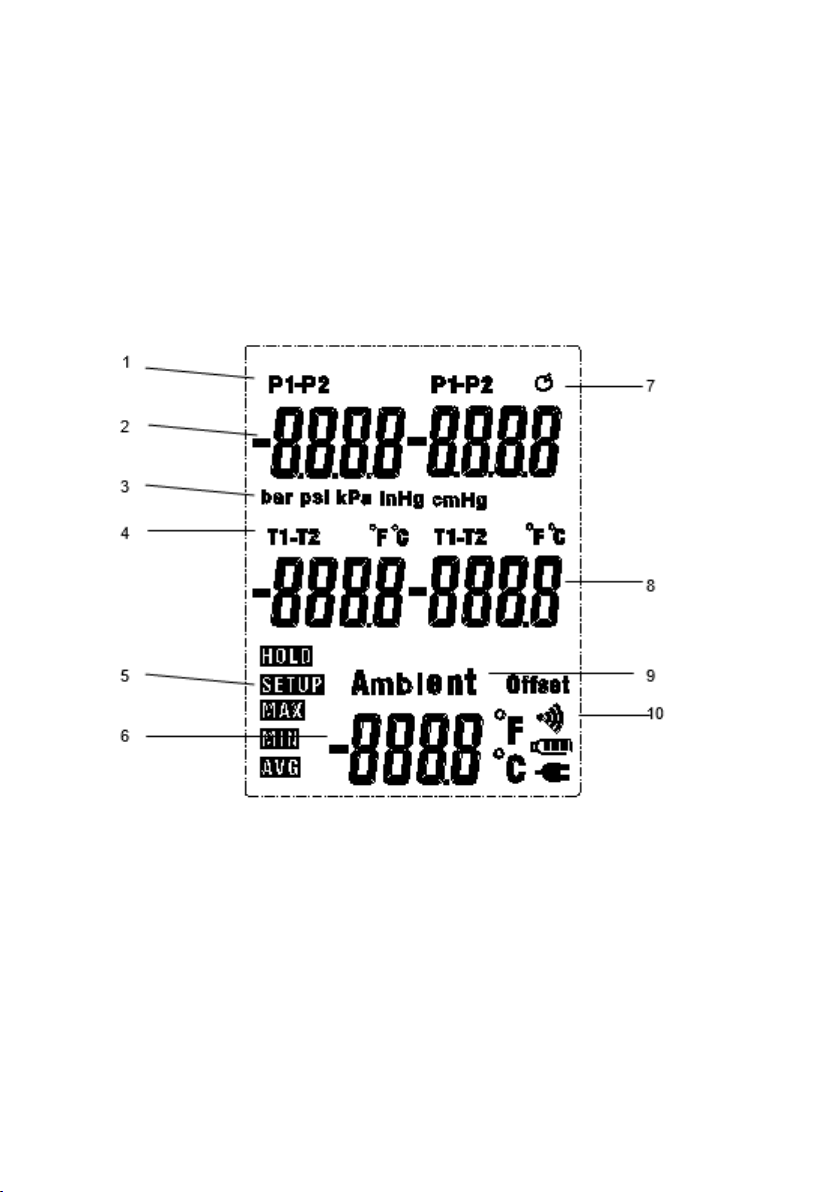

3.1 Pantalla

1. Indicación P1, P2, P1-P2

2. Presión P1, P2, P1-P2

3. Unidad de presión

4. T1, T2, T1-T2 y unidad de temperatura

5. Símbolo: HOLD, SETUP, MAX, MIN, AVG

6. Temperatura ambiental

7. Apagado automático

8. Temperatura T1, T2 y T1-T2

9. Símbolo: Temperatura ambiental y offset

10. Símbolo: Unidad de temperatura, Bluetooth encendido / apagado, Batería y

indicación de fuente de alimentación

3.2 Teclas de funciones

Tecla

Descripción

Función

Tecla „Power“

Pulse la tecla para encender o apagar el

dispositivo.

Tecla „Max / Min“

Presione la tecla para alternar entre Máximo,

Mínimo y Promedio. Para salir del modo MIN /

MAX / AVG y volver al modo de medición normal,

mantenga pulsado el botón durante 3 segundos.

Tecla „P1/P2“

Pulse la tecla para cambiar entre P1, P2 y P1-P2.

Tecla „Hold“

Presione la tecla para congelar y soltar el valor

visualizado. Mantenga pulsada durante 3

segundos para poner a cero la presión

atmosférica.

Tecla „T1/T2“

Pulse la tecla para cambiar entre T1, T2 y T1-T2.

Tecla „Setup“

Pulse la tecla para encender la luz de fondo.

Pulse de nuevo el botón para apagar la luz de

fondo. Mantenga presionada durante 3 segundos

para iniciar o detener el menú de configuración.

Tecla „Units▲“

Pulse la tecla para cambiar la unidad de presión.

En el menú Configuración, esta tecla se utiliza

para desplazarse o aumentar un valor.

Tecla „Units▼“

Presione la tecla para cambiar la unidad de

temperatura. En el menú Configuración, la tecla

se utiliza para desplazarse o disminuir un valor.

Tecla „Enter“

Pulse la tecla para abrir una opción de

configuración. Pulse nuevamente la tecla para

guardar el valor visualizado.

4 Preparación

4.1 Alimentación

Utilice un adaptador de CA de 9 V 0,5 A para alimentar la unidad y cargar la batería.

5 Funcionamiento

5.1 Medición

5.1.1 Presión

1. Pulse "Units▲" para seleccionar el rango de medición de presión deseado.

2. Pulsar "P1/P2" para cambiar entre los valores P1, P2, P1-P2.

5.1.2 Temperatura

1. Pulse "Units▼" para seleccionar la escala de temperatura deseada.

2. Pulse "T1/T2" para cambiar entre los valores T1, T2, T1-T2.

ATENCIÓN: La pantalla muestra "- - - - - -" si no está conectado el termopar. La pantalla mostrará

"OL". (sobrecarga) si la temperatura medida está fuera del rango de medición del termopar.

5.2 Otras funciones

5.2.1 Función Hold

1. Pulse la tecla "Hold" para congelar el valor medido en la pantalla. La pantalla mostrará

HOLD.

2. Pulse de nuevo la tecla "Hold" para desactivar la función HOLD.

5.2.2 Función MIN / MAX / AVG

1. Pulse la tecla "MAX / MIN" para cambiar entre Máximo (MAX), Mínimo (MIN) o

Promedio (AVG).

2. Pulse la tecla "MAX / MIN" durante 3 segundos para salir de la función.

5.2.3 Utilizar Offset

Use la opción Offset para ajustar el valor de medición y compensar las desviaciones de los

termopares específicos. El rango de desviación admisible es de ±5,0 °C.

1. Inserte el termopar en el conector de entrada.

2. Coloque el termopar en un ambiente conocido y estable (como un calibrador). Espere

a que el valor se estabilice.

3. En el menú de configuración, puede ajustar el offset hasta que el valor primario

corresponda a la temperatura de calibración.

5.3 Configuración

Utilice el menú de configuración para cambiar el offset, los ajustes del modo de suspensión y el

modo Bluetooth. El dispositivo almacena la configuración en la memoria interna.

Option

Punto de menú

Configuración

Offset

T1 o T2

Bluetooth

On (Bluetooth encendido) o Off (Bluetooth apagado)

Sleep Mode

SLP

On (Modo reposo encendido) o Off (Modo reposo

apagado)

Cuando el dispositivo está en el modo de configuración, la pantalla mostrará SETUP. Mantenga

presionada la tecla "Setup" durante 3 segundos para iniciar o detener el modo de configuración.

5.3.1 Cambiar opción de configuración

1. Utilice las teclas "Units▲" y "Units▼" para desplazarse hasta la opción de ajuste que

desea cambiar.

2. Pulse la tecla "Enter" para seleccionar la opción de configuración.

3. Pulse las teclas "Units▲" y "Units▼" para seleccionar el ajuste deseado.

4. Pulse la tecla "Enter" nuevamente para guardar la configuración.

Tenga en cuenta que la configuración está desactivada en el modo MIN / MAX.

5.3.2 Offset

La pantalla principal muestra la temperatura más el offset. Se pueden guardar Offsets

individuales para T1 y T2.

5.3.3 Puesta a cero el rango de presión

Para obtener una medición precisa, debe poner a cero el rango de presión antes de cada

medición. Asegúrese de que el dispositivo y/o las mangueras de presión estén abiertas y no

estén conectadas a una fuente de presión. Mantenga pulsada la tecla "Hold" durante 3 segundos

y el dispositivo pone a cero la presión ambiente.

5.3.4 Apagado automático

En el modo de reposo, el dispositivo se apagará automáticamente tras 30 minutos de inactividad.

Puede activar o desactivar el modo “SLP”como se describe en el punto 5.3.

5.3.5 Bluetooth

El módulo Bluetooth puede conectarse a accesorios MFi (Made for iPod / iPhone / iPad Logo) y

Bluetooth estándar SPP y enviar los datos de medición a través de Bluetooth a dispositivos

Android y Apple iOS. Transmite datos en la banda ISM de 2,4 GHz (radio clase 2) y es compatible

con las especificaciones Bluetooth versión 3.0 + EDR.

Puede activar o desactivar la función Bluetooth como se describe en el apartado 5.3.

6 Garantía

Nuestras condiciones de garantía se pueden leer en nuestros términos y condiciones que se

pueden encontrar aquí: https://www.pce-instruments.com/espanol/impreso.

7 Reciclaje

Información sobre el reglamento de baterías usadas

Las baterías no se deben desechar en la basura doméstica: el consumidor final está

legalmente obligado a devolverlas. Las baterías usadas se pueden devolverencualquierpunto

de recogida establecido o en PCE Ibérica.

Puede enviarlo a:

PCE Ibérica SL

C/ Mayor 53, Bajo

02500 Tobarra (Albacete)

España

Para poder cumplir con la RII AEE (recogida y eliminación de residuos de aparatos eléctricos

y electrónicos) retiramos todos nuestros dispositivos. Estos serán reciclados por nosotros o

serán eliminados según ley por una empresa de reciclaje.

RII AEE –Nº 001932

Número REI-RPA: 855 –RD. 106/2008

Other manuals for PCE-HVAC 4

Table of contents

Languages:

Other PCE Instruments Test Equipment manuals

PCE Instruments

PCE Instruments PCE-VC 21 User manual

PCE Instruments

PCE Instruments PCE-IT100 User manual

PCE Instruments

PCE Instruments PCE-RT 2200 User manual

PCE Instruments

PCE Instruments PCE-ITE 50 User manual

PCE Instruments

PCE Instruments PCE-IT 120 User manual

PCE Instruments

PCE Instruments PCE-900 User manual

PCE Instruments

PCE Instruments PCE-HDM 7 User manual

PCE Instruments

PCE Instruments PCE-ERT 10 User manual

PCE Instruments

PCE Instruments PCE-IT111 User manual

PCE Instruments

PCE Instruments PCE-GM 60 User manual

PCE Instruments

PCE Instruments PCE-2500N User manual

PCE Instruments

PCE Instruments PCE-VE 5 Series User manual

PCE Instruments

PCE Instruments PCE-830+PCE-6802 User manual

PCE Instruments

PCE Instruments PCE-VTS 50 User manual

PCE Instruments

PCE Instruments PCE-LOC 10 User manual

PCE Instruments

PCE Instruments PCE-RTD 20 User manual

PCE Instruments

PCE Instruments PCE-RT 2300 User manual

PCE Instruments

PCE Instruments PCE-SC 09 User manual

PCE Instruments

PCE Instruments PCE-VT 2700 User manual

PCE Instruments

PCE Instruments PCE-2000N User manual

PCE Instruments

PCE Instruments ERICHSEN CUPTIMER 243 T User manual

PCE Instruments

PCE Instruments PCE-MCA 50 User manual

PCE Instruments

PCE Instruments PCE-CT 65 User manual

PCE Instruments

PCE Instruments PCE-2000N-ICA User manual

Popular Test Equipment manuals by other brands

SMART

SMART KANAAD SBT XTREME 3G Series user manual

Agilent Technologies

Agilent Technologies BERT Serial Getting started

Agilent Technologies

Agilent Technologies N3280A user guide

Vernier

Vernier Go Direct Voltage manual

Lifeloc

Lifeloc R.A.D.A.R. quick start guide

Fluke

Fluke T5-600 Service information

Mercury

Mercury TSL01 user manual

MAHA

MAHA MBT Series Original operating instructions

Fuji Electric

Fuji Electric P-61 instruction manual

ETC

ETC SealerAtor user manual

Skyfine

Skyfine ETHYWAY V2 user manual

Appion

Appion G5 Twin Operation manual

PCB Piezotronics

PCB Piezotronics 8159-0112A Installation and operating manual

BW Technologies

BW Technologies MicroDock II user manual

Sun Nuclear

Sun Nuclear 1027 user guide

Biomark

Biomark HPR LITE READER user manual

Hioki

Hioki 3169-20 instruction manual

Ashcroft

Ashcroft ATE-100 operating manual
