Paslode 16 Manual

Cleaning Procedure

Cordless 16 Gauge

Straight Finish Nailer

Part No. 902000

Cordless 18 Gauge

Brad Nailer

Part No. 901000

16 and 18 GAUGE CORDLESS

FINISH NAILERS

www.paslode.com

Cordless 16 Gauge

Angled Finish Nailer

Part No. 900600

Step 1

Using the 9/64" Hex Key (#900736), unscrew four

#8-32 x 1-1/4" long Socket Head Cap Screws from the

Cap Assembly. Leave the screws in the Cap Assembly

to avoid loss.

Paso 1

Con la llave de cabeza hexagonal de 9/64 plg. (N°

900376) destornille cuatro tornillos de cabeza hueca #8-

32 x 1-1/4 plg. de largo del conjunto de la tapa. Deje los

tornillos en el conjunto de la tapa para evitar que se

pierdan.

DANGER

Remove all fasteners, fuel, and battery prior to servicing

the tool.

PELIGRO

Se deben quitar todos los sujetadores,el cartucho de gas

y la bateria antes de reparar la herramienta.

This procedure provides a simple but effective

way to clean your Paslode Cordless Finish

Nailer and maintain reliable operation. Regular

cleaning and lubrication will also extend part life

and provide maximum nail driving power.

Only one tool is necessary to disassemble the

Paslode Cordless Finish Nailer in preparation

for cleaning: a 9/64" hex key provided with the

Paslode Cordless Finish Nailer.

Paslode®recommends that an aerosol

"Degreaser Cleaner", such as Paslode

Degreaser Cleaner (Part No. 219086), be used

for cleaning. This cleaner is available through

your local Paslode Dealer.

If a different type of Degreaser Cleaner is

selected, make sure that it will not damage

plastic and electrical parts. Chemical damage

to electrical parts may result in the tool being

made inoperable.

To begin, you will need the following items:

1. Screwdriver

2. Hex Key

3. Degreaser Cleaner

4. Paslode Cordless Lubricating Oil

5. Clean Lint Free Rag

Este procedimiento representa una forma sencilla pero

eficiente de limpiar su clavadora Paslode Cordless para

que mantenga un funcionamiento confiable. La limpieza

y la lubricación regulares de la herramienta también

prolongan la duración de las piezas que la forman y

permiten una máxima potencia para clavar.

Para poder limpiar su herramienta,solo necesita dos

herramientas para desarmarla: un destornillador Phillips

#2 y la llave Allen de 9/64 plg. que se entrega junto con

su clavadora Paslode Cordless.

Paslode recomienda que use un limpiador en aerosol, tal

como el "limpiador de seguridad" Paslode (N°219086).

Este limpiador está disponible a través de su

representante Paslode.

Si selecciona un tipo distinto de limpiador, asegeúrese

de que no dañe el caucho. Los dos "O rings" que actúan

como sellos en el área a limpiar son de caucho. Si el

limpiador daña estos "O rings", la herramienta puede

malograrse.

Para comenzar necesita lo siguiente:

1. Destornillador

2. Llave Allen

3. Limpiador

4. Aceite lubricante de Paslode®

5. Trapo limpio sin borra

Step 2

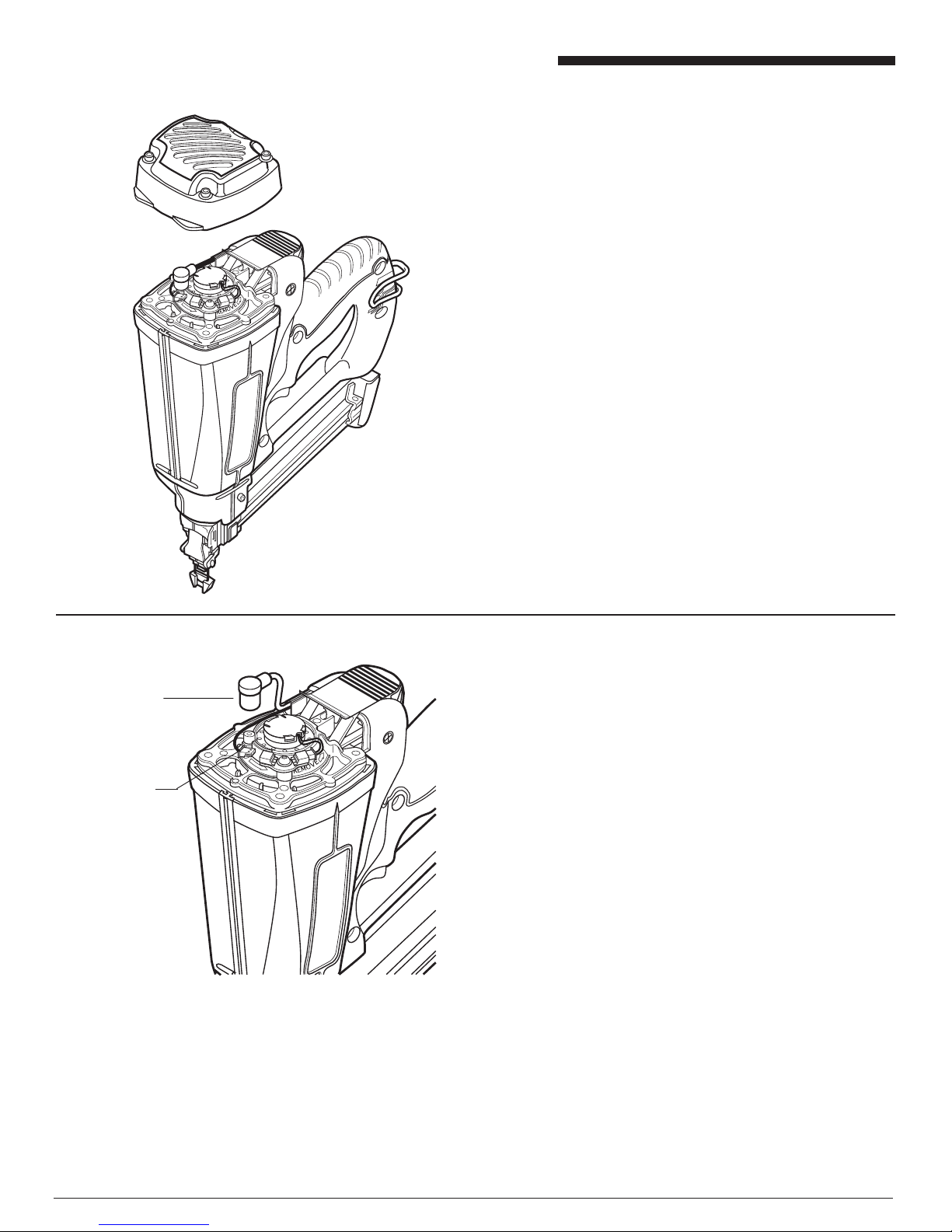

Remove the Cap, Filter, and Grill as one assembly, and

set aside. The Filter may be removed by lifting the Grill

off the Cap. Clean the Filter with a mild soap solution, or

replace if necessary.

Paso 2

Quite la tapa, el filtro y la rejilla como una sola unidad, y

colóquela a un lado. Puede quitar el filtro levantando la

rejilla de la tapa. Limpie el filtro con una solución de

jabón suave o reemplácelo, si es necesrio.

Step 3

Carefully unplug the Electrical Connector to the Fan

Motor Circuit Board and the Spark Plug Wire.

Paso 3

Desenchufe cuidadosamente el conector eléctrico

hacia la tarjeta de circuitos de motor de ventilador y

el alambre de la bujía.

SPARK PLUG

WIRE

ALAMBRE DE

LA BUJÍA

ALAMBRE DE

VENTILADOR

FAN WIRE

Step 4

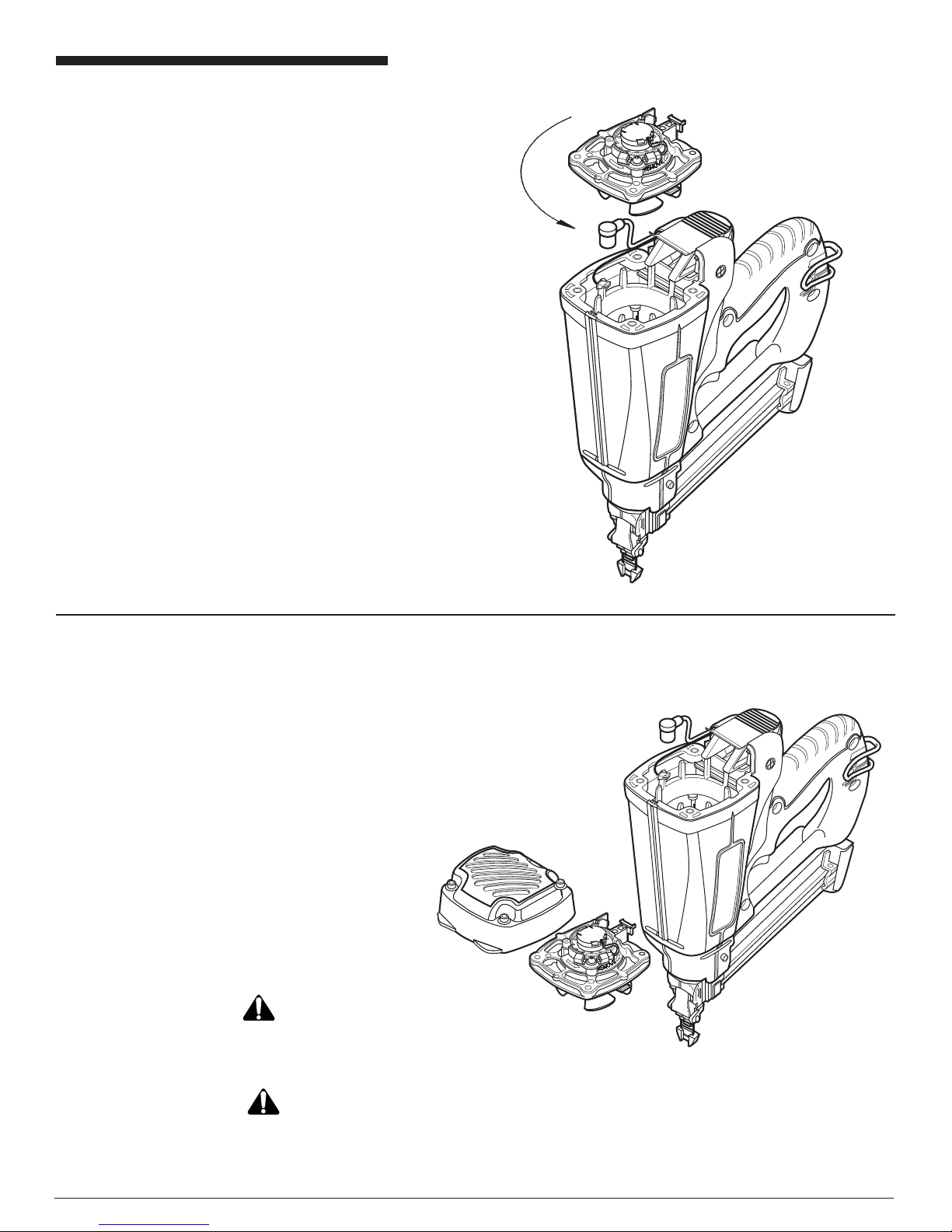

Rotate the Cylinder Head Assembly counter

clockwise 1/8 of a turn and lift the cylinder head

from the Motor Assembly.

Paso 4

Haga girar el conjunto de cabeza de cilindro 1/8 de

vuelta en sentido contrahorario y levante la cabeza de

cilindro del conjunto de motor.

Step 5

You have now separated the tool into the two major

assemblies, allowing access to the areas that require

periodic cleaning and lubrication.

Paso 5

Ahora ha separado la herramienta en los dos

pronciples conjuntos que la forman, permitiendo el

accesoalasareasquerequierenlimpiezaylubricacion

periodicas.

ROTATE COUNTER

CLOCKWISE

HACER GIRAR EN SENTIDO

CONTRAHORARIO

DANGER

Never operate the Paslode Cordless Finish Nailer unless all four Socket Head Cap

Screws are firmly tightened on the cylinder head. Failure to do this could result in

tool damage, fire and personal injury.

PELIGRO

Nunca se debe hacer funcionar la herramienta Paslode Cordless Finish Nailer a

menos que los 4 tornillos de cabeza hueca esten apretados firmemente en la tapa

del cilindro. Si no observa esta advertencia pueden ocasionarse danos a la

herramienta incendio y heridas personales.

Step 6

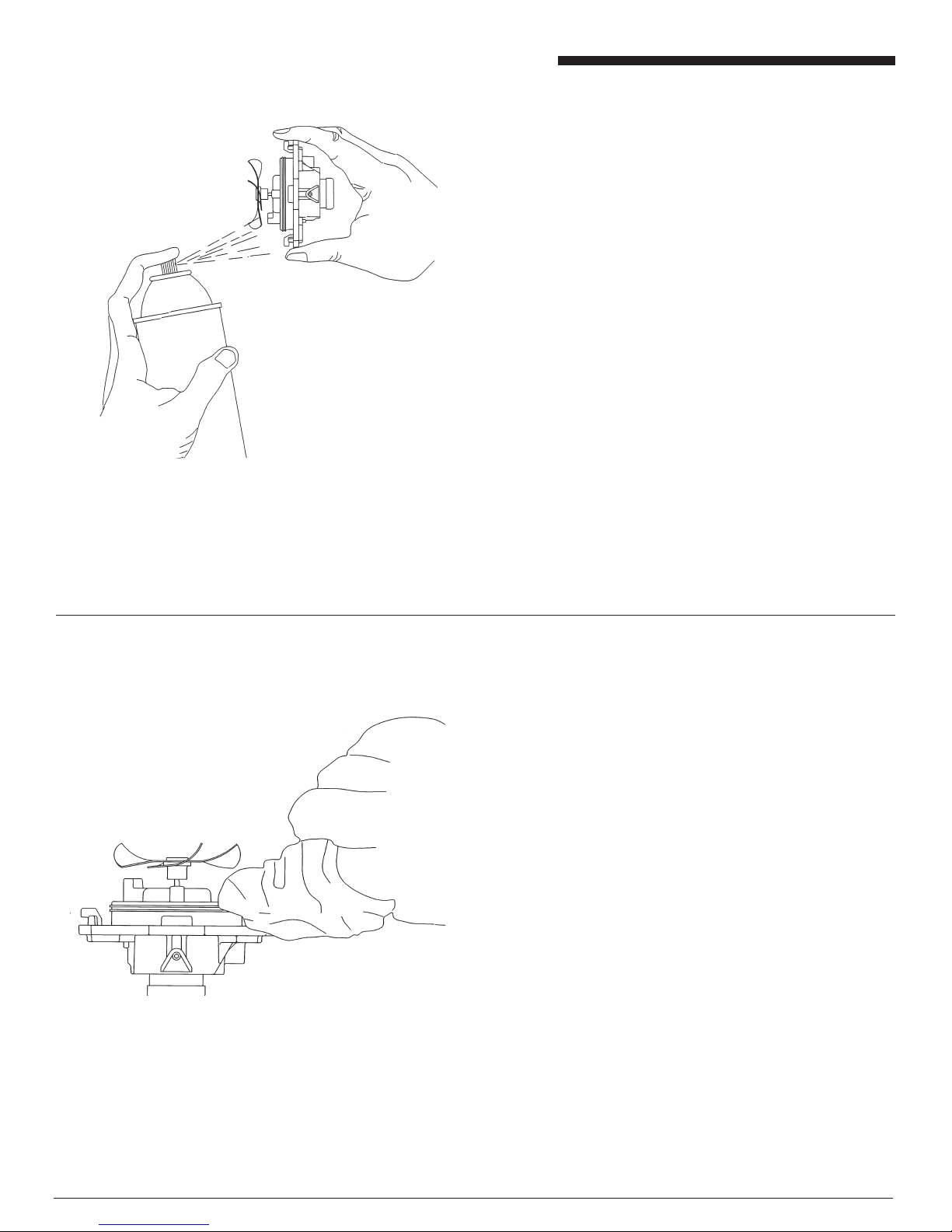

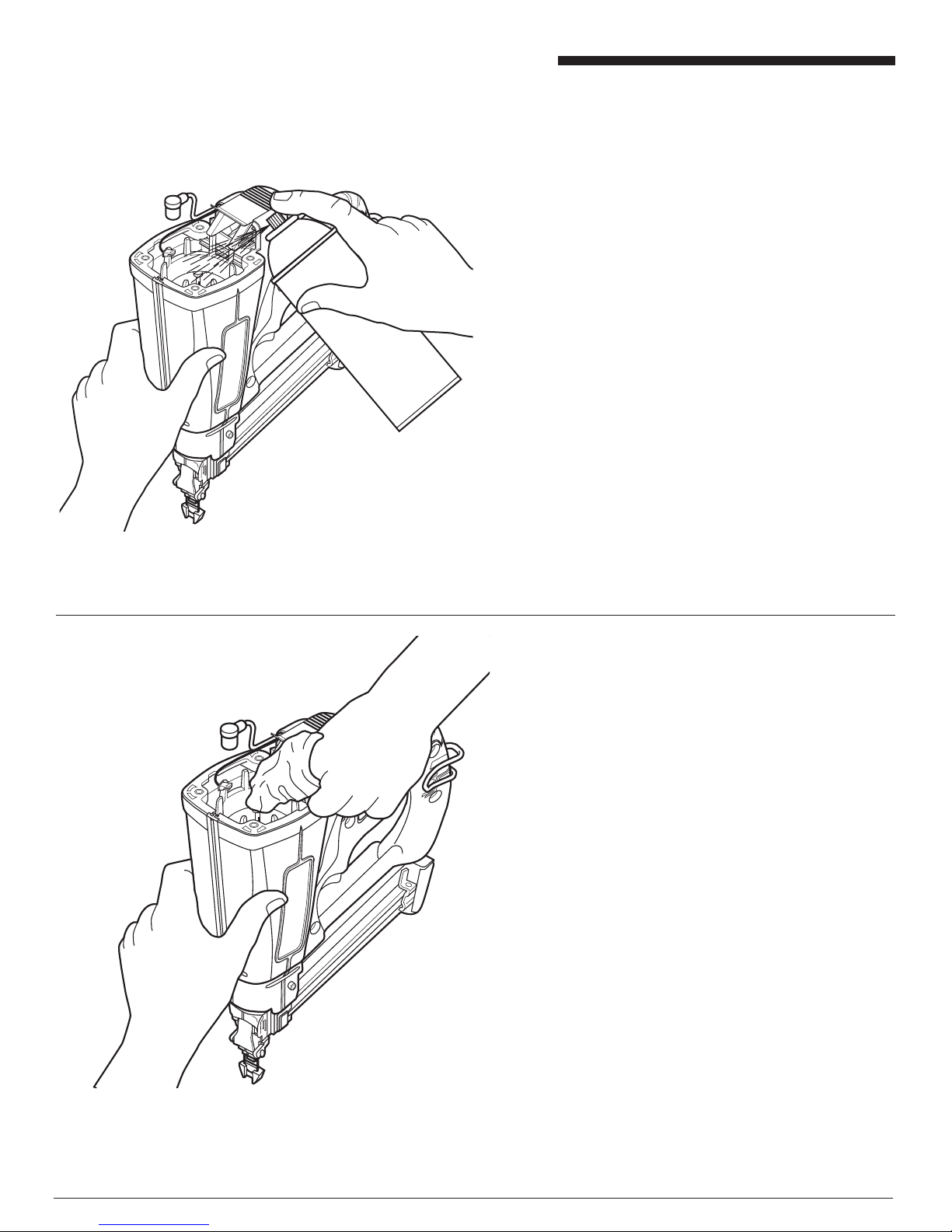

Spray the Cylinder Head with Degreaser Cleaner. Allow

the dirt and debris to drip off.

Paso 6

Aplique limpiador de seguridad a la tapa del cilindro.

Permita que se escurran la suciedad y los depósitos.

Step 7

Using a clean, lint-free rag, wipe off any remaining cleaner

or dirt. Make sure the Seal Rings and Spark Plug are

completely clean and clear of debris. Repeat Step 6 to

remove any heavy deposits or remaining residue.

Paso 7

Limpie el limpiador o la suciedad que hayan quedado con

un trapo limpio y sin borra. Asegúrese de que la bujía de

encendido y los seal rings estén completamente limpios

y sin depósitos. Repita el paso 6 para eliminar calquier

depósito o residuo que aún esteen presentes.

Step 8

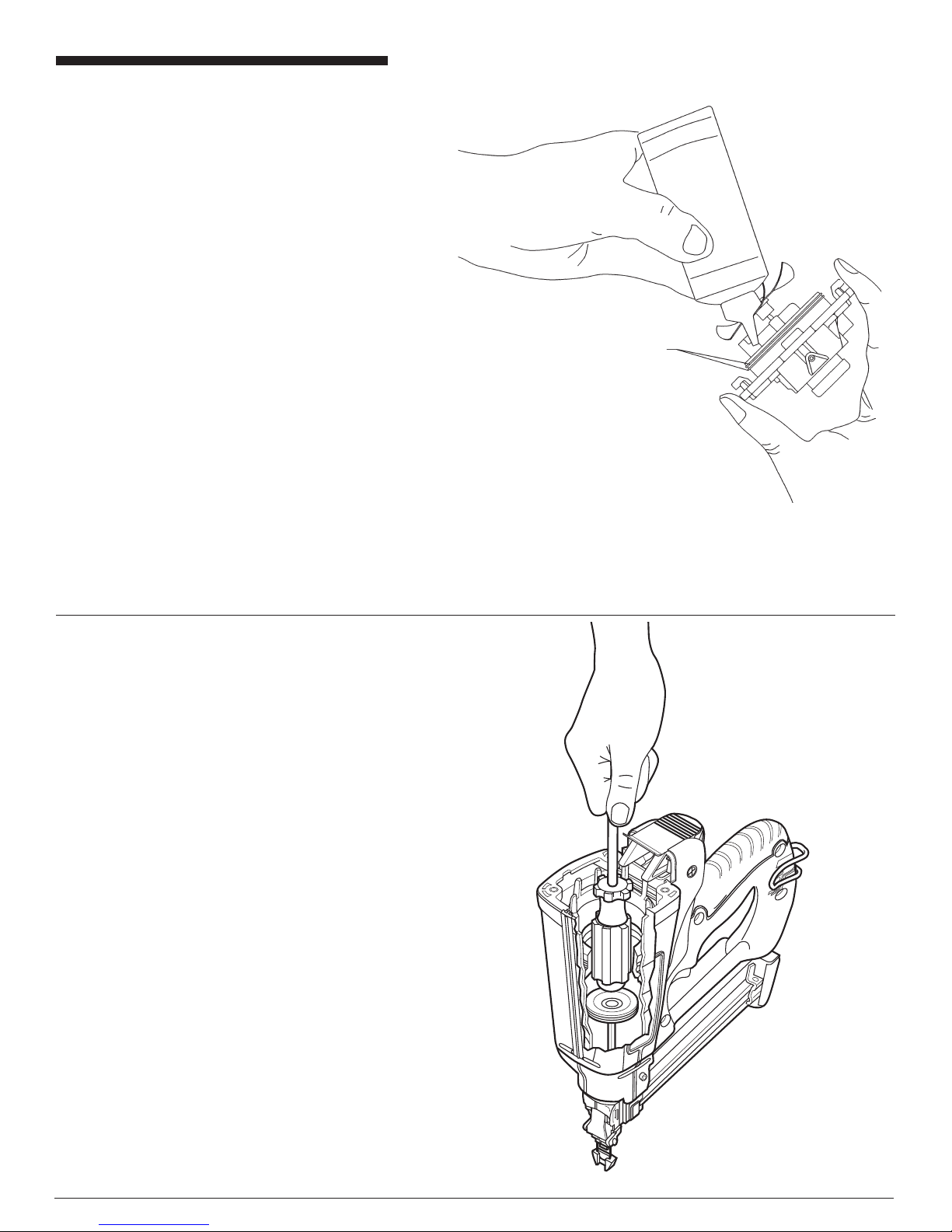

Lightly lubricate the Seal Rings with 4-5 drops of

Paslode Cordless Lubricating Oil, part #401482.

Make sure oil is applied evenly around the Seal

Rings. Set the Cylinder Head Assembly aside.

Note: Paslode Cordless Lubricating Oil is spe-

cially formulated for use in Paslode Cordless

Tools. The use of other types of lubricants may

cause rapid build-up of combustion residue or

result in premature part failure.

Paso 8

Lubrique ligeramente con 4 a 5 gotas de aceite

lubricante de Paslode, N°401482. Asegúrese de

aplicar el aceite lubricante de manera uniforme

alrededor del los seal rings. Coloque el conjunto

de la tapa del cilindro a un lado.

Nota:El aceite lubricante de Paslode está

especialmente formulado para usarse con la

herramienta Paslode Cordless. El uso de otros

tipos de lubricantes puede causar una

acumulacíon rápida de residuos del ala

combustíon o la descompostura prematura de las

piezas.

Step 9

Push the Piston Assembly to the "down position

using a screwdriver handle or a clean piece of

wood.

Paso 9

Oprima el conjunto del pistón hasta la posicíon

abajo con el mango de un martillo o con pedazo

limpio de madera.

SEAL RINGS

Step 10

Spray a liberal amount of Degreaser Cleaner into the

inside of the Sleeve and Combustion Chamber.

Invert the Motor Assembly, and let excess cleaner

and dirt drain out.

Paso 10

Apliqueuna buenacantidadde limpiadordeseguridad

dentro del la camisa y de la cámara de combustión.

Voltee hacia abajo el conjunto del motor y permita

que se escurran el exceso de limpiador y la suciedad.

Step 11

Using a clean area of a lint-free rag, wipe off any

remaining cleaner or dirt. Repeat Steps 10 and 11 to

remove any heavy deposits or remaining residue.

Paso 11

Con un trapo limpio y sin borra,limpie el limpiador o la

suciedad que aún queden. Repita pasos 10 y 11

para quitar cualquier depósito o residuo.

Step 12

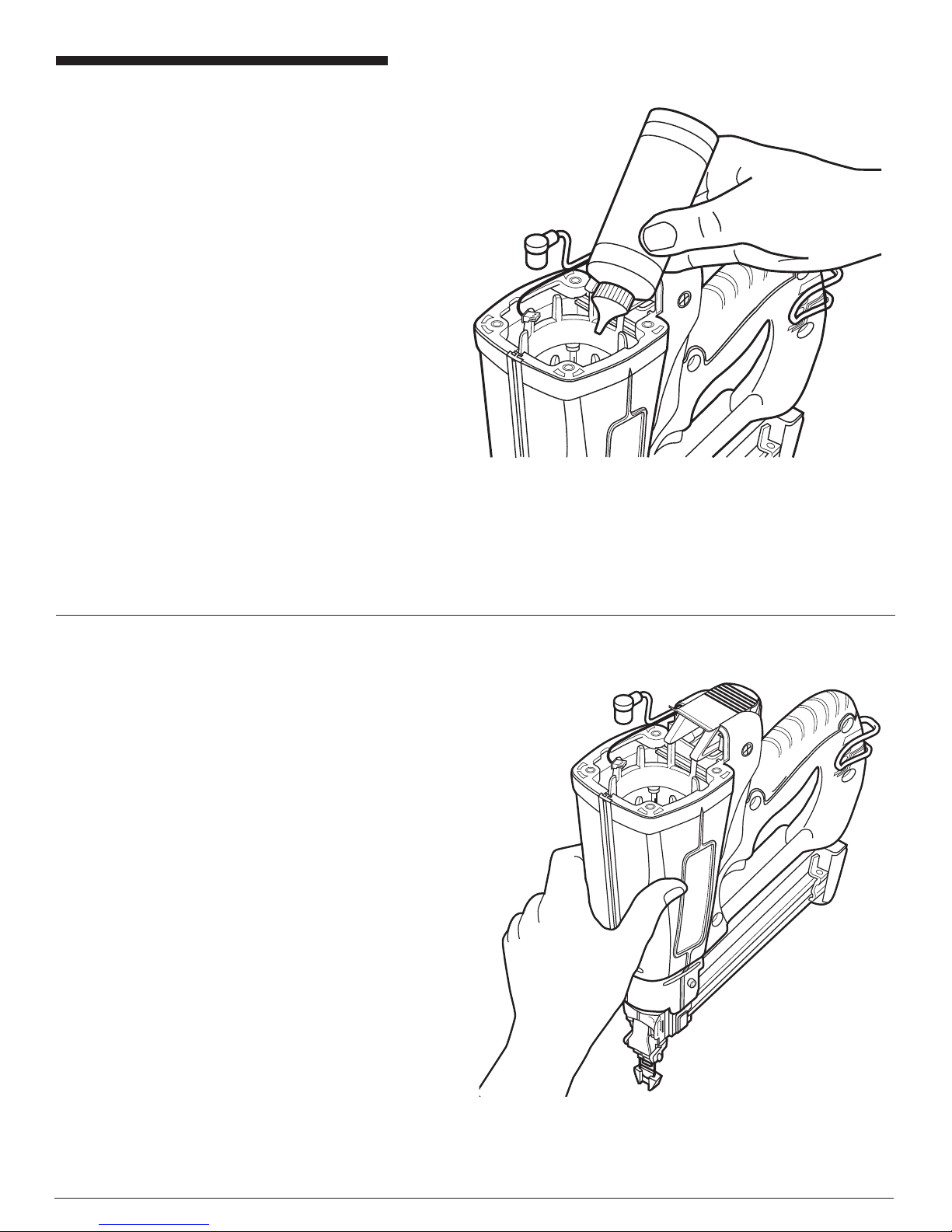

With Motor Assembly tilted up, squeeze 3-4 drops of

Paslode Cordless Lubricating Oil into Sleeve (Area

"A") and 4-5 drops onto lower lip of Combustion

Chamber (Area "B") and apply 4-5 drops around the

top of the Combustion Chamber (Area "C"). Rotate

Motor Assembly while oiling to ensure oil is evenly

distributed around Sleeve and Combustion Cham-

ber.

See Tool Cutaway Illustration on page 10.

Note: Do not over oil the tool. Excessive oiling may cause staining

of work surface.

Paso 12

Con el conjunto del motor hacia arriba, ponga entre

3 a 4 gotas de aceite lubricante en la camisa (área

"A") y de 4 a 5 gotas en el labio inferior de la cámara

de combustión (área "B") y de 4 a 5 gotas alrededor

de la parte superior de la cámara de combustión

(área "C"). Gire el conjunto del motor mientras

aplica la gotas de aceite para asegurase de que el

aceite se distribuya por la camisa y la cámara de

combustión. Consulte la ilustración del Interior de

la herramienta, en la página 10.

Nota:No devez a poner mucho aceite a dentro la herramienta. Excesivo

aceite puede causar mancha de su trabajo superficie.

Step 13

Hold Motor Assembly upright, and push down and

release several times to allow oil on lower lip of

Combustion Chamber to be evenly distributed.

Paso 13

Sostenga el conjunto del motor hacia arriba; oprima

y suelte varias veces para permitir que el aceite se

distribuye uniformemente por el labio inferior de la

cámara de combustión.

Step 14

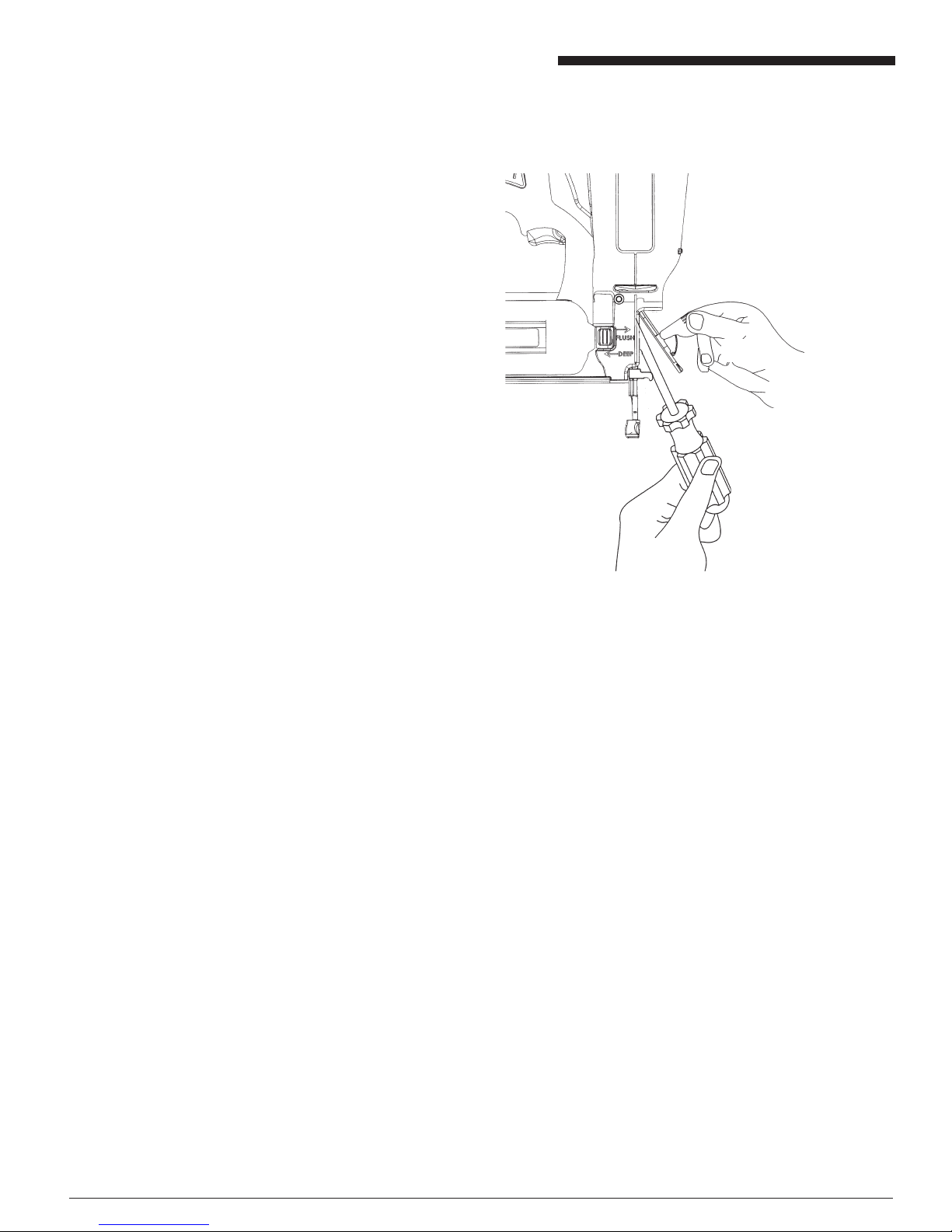

Manually push the Driver Blade up and down to

distribute the oil in the Sleeve evenly.

Reassemble the Paslode Cordless Finish Nailer

following disassembly Steps 1-4, pages 2-3 in

Reverse order.

Reassembly Note:

Before tightening Cap Screws, depress the nose of

the tool down on its work contacting element to close

Combustion Chamber. Make sure cylinder head is

centered to the motor, and that the Cap Assembly

does not pinch exposed wires, Cap Screws must be

tightened securely.

Paso 14

Empuje con la mano la hoja del impulsador hacia

arriba y hacia abajo para distribuir el aciete

uniformemente en toda la camisa.

Vuelva a armar la herramienta Paslode Cordless

Finish Nailer siguiendo en el orden inverso, los

pasos del 1 a 4 en las páginas 2 a 3.

Nota sobre el rearmado:

Antes de apretar los tornillos de cabeza, presione

hacia abajo la boca de la herramienta sobre el

elemento de contacto de trabajo para cerrar la

cámara de combustión. Asegúrese de que la

junta tórica de la cabeza cilíndrica esté centrada y

colocada adecuadamente, y que el conjunto de la

tapa no pellizque los cables descubiertos, los

tornillos de cabeza deben estar fuertemente

apretados.

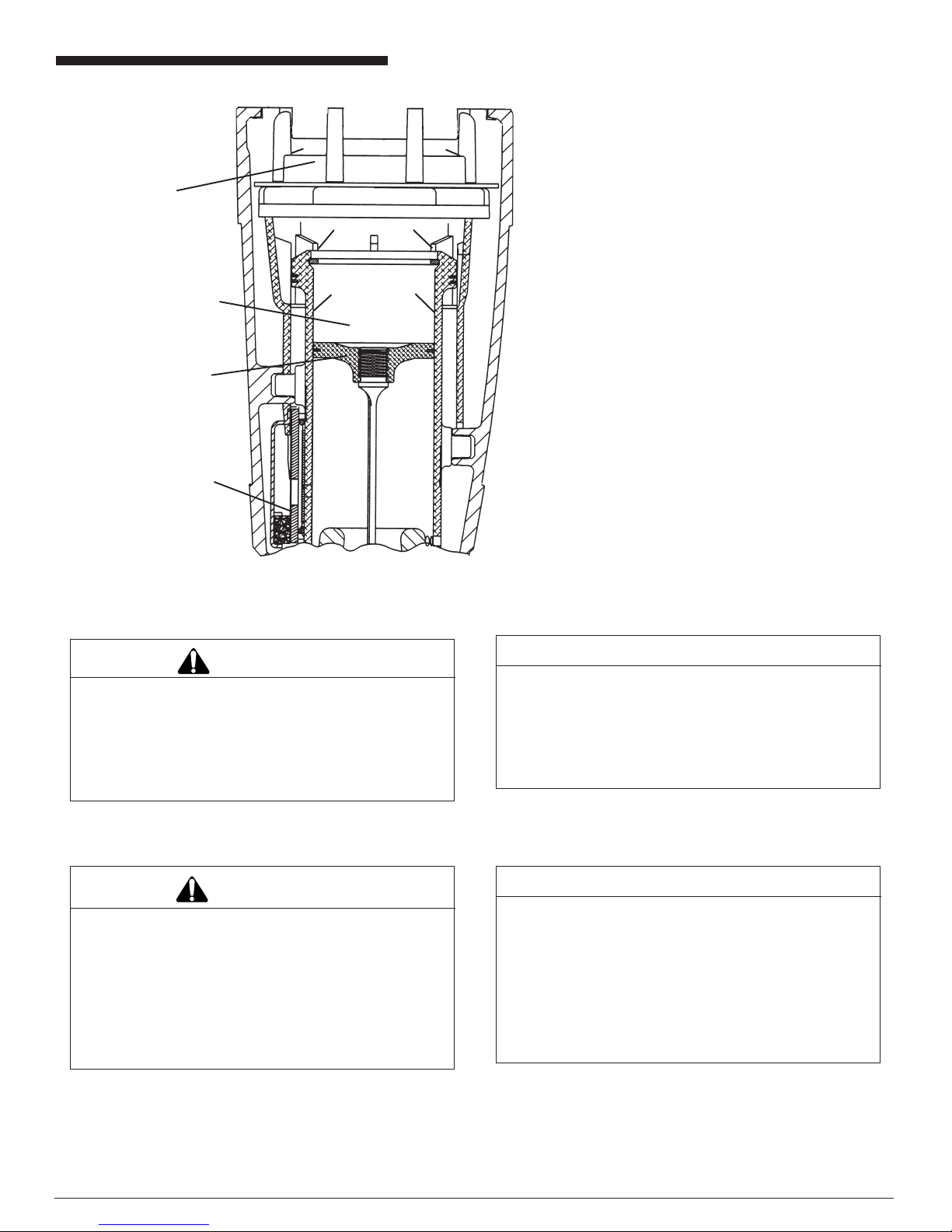

Combustion

Chamber

(Cámara de

combustíon)

Sleeve (Cilindro)

Piston (Píston)

Motor Assembly

Conjunto del Motor

DANGER

Do not attempt to operate the tool unless the cap

assembly is securely attached to the housing.

Operating the Paslode Cordless Finish Nailer with

a loose or missing cap assembly can result in the

escape of burning gases, tool damage, and injury

to tool user and property.

PELIGRO

No trate de usar la herramienta a menos que el

conjunto de la tapa esté sujeto firmemente al

bastidor. Si usa la herramienta Paslode Cordless

cuando el conjunto de la tapa está suelto, o cuando

no lo tenga instalado, los gases de combustión

pueden escapar, la herramienta se puede dañar,

puede cuasar daños a la propiedad y lesiones a

quien la use.

NOTE

After the tool is completely reassembled and all

screws are tightened, test the tool for proper

operation. Some smoke may be noticeable from

the exhaust ports on the first few cycles as excess

oil is burned off. Consult the operating manual for

instructions if the tool malfunctions.

NOTA

Después de que haya vuelto a armar completamente

la herramienta y de de que haya apretado todos los

tornillos, compruebe si la herramienta funciona

correctamente. Es posible que vea salir algo de

humo de los puertos de escape durante los primeros

ciclos, mientras se quema el exceso de aceite.

Revise el Manual de Funcionamiento para consultar

las intrucciones de averías en la herramienta.

Tool

Cutaway

Illustration

"Mid-Check" Area

(Escape)

This manual suits for next models

Table of contents

Other Paslode Nail Gun manuals

Paslode

Paslode 3250 User manual

Paslode

Paslode Cordless Framing Nailer User manual

Paslode

Paslode 2125-F18 User manual

Paslode

Paslode 575057 User manual

Paslode

Paslode IMLi200 User manual

Paslode

Paslode PS225C User manual

Paslode

Paslode CF325XP User manual

Paslode

Paslode F250S-PP User manual

Paslode

Paslode 360Xi User manual

Paslode

Paslode TrimMaster IM250A-Li User manual

Paslode

Paslode Impulse IM90CI User manual

Paslode

Paslode FN 1665 User manual

Paslode

Paslode DF90S User manual

Paslode

Paslode LL350S User manual

Paslode

Paslode IM250S User manual

Paslode

Paslode T250A-F16 User manual

Paslode

Paslode IM250A-Li2 Manual

Paslode

Paslode RINGfast A515 User manual

Paslode

Paslode FN1835 User manual

Paslode

Paslode PF 90 S User manual

Paslode

Paslode IMPULSE PPN-MASTER IM40 User manual

Paslode

Paslode IM250S Li Manual

Paslode

Paslode 916200 User manual

Paslode

Paslode IM350+ Lithium User manual

Popular Nail Gun manuals by other brands

Performance Tool

Performance Tool M643 owner's manual

Hitachi

Hitachi VH650 - Fencing Nailer, Full Head instruction manual

Parkside

Parkside PET 25 B1 Operation and safety notes

Senco

Senco Fusion Technology F-35XP operating instructions

Grizzly

Grizzly G1847 instruction manual

Ryobi

Ryobi R18N18G Original instructions

Black & Decker

Black & Decker 492848-00 instruction manual

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN TN90 user manual

Metabo HPT

Metabo HPT NR 3690DC Instruction and safety manual

Surtek

Surtek CN650 User manual and warranty

Makita

Makita GF600 instruction manual

Parkside

Parkside PET 25 B1 Operation and safety notes

Senco

Senco AirFree 25 operating instructions

Freeman

Freeman P50LSLW manual

Aicon PRO

Aicon PRO DAC4507 instruction manual

DAJ

DAJ XR150A user manual

Makita

Makita AN923 instruction manual

Grizzly

Grizzly T20644 instruction manual
