Panasonic KX-A243 User manual
Installation Instructions

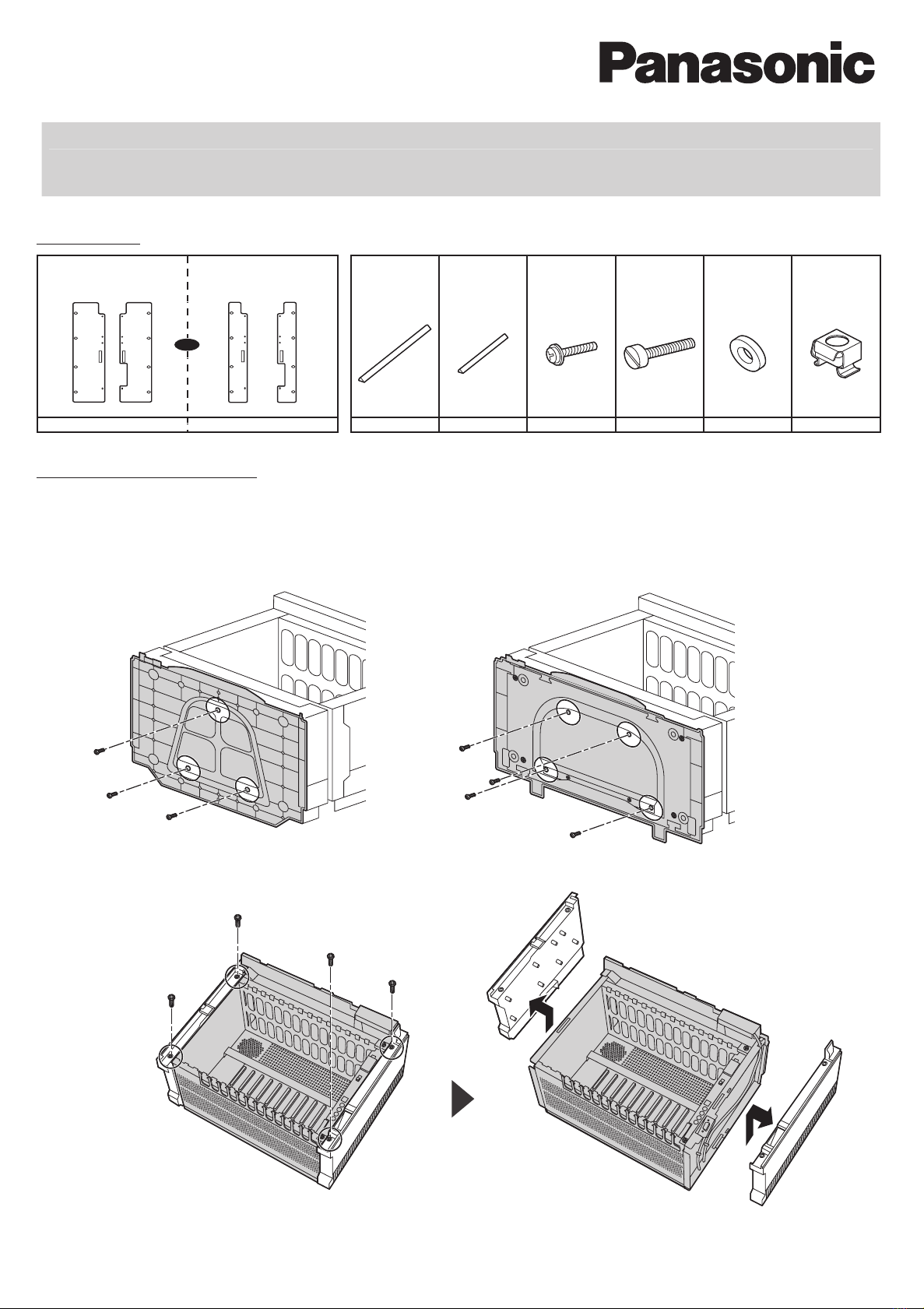

2. Lay the Hybrid IP-PBX on its back, with the front side facing up. Remove the screws from the underside of the base,
as shown. (3 screws on the KX-TDA100, 4 screws on the KX-TDA200.) Remove the base.
3. Remove the 4 screws as shown. Remove the side panels.
Note: Retain these screws for use in step 5.
1. Remove the front cover. Refer to "Opening/Closing the Front Cover" in the Installation Manual.
KX-A243 Brackets
(for use with KX-TDA100)
KX-A242 Brackets
(for use with KX-TDA200)
441 4 4
Unpacking
2
19-inch Rack Mountin
g
Ada
p
tor, KX-A242/KX-A243 Installatio
n
11
Rear Cover Side Cover Bracket Screw Rail Screw Washer Nut
KX-TDA200KX-TDA100
Model shown is KX-TDA200.
OR
6. Attach the included nuts to the rack, if necessary.
5. Attach the brackets to the Hybrid IP-PBX using the 4 screws removed in step 3 and the 4 included bracket screws.
7. Carefully insert the Hybrid IP-PBX into the rack, lining up the bracket holes with the rack holes. Secure the unit with
the 4 included rail screws and washers, as shown.
<CAUTION>
4. Carefully slide the covers onto the unit's sharp edges as shown, as a safety precaution.
Rear Cover
Side Cover
Rack
Washer
Rail Screw
To prevent foreign objects or dust from entering the Hybrid IP-PBX, and to reduce the risk of electromagnetic interference, attach a
Blank Slot Cover (KX-A258) to any open slots.
<Note>
Retain the removed screws, base, and side panels for future use.
Screw from Step 3/Bracket Screw
Instrucciones de instalación
2. Coloque el Hybrid IP-PBX sobre su parte trasera, con la parte delantera mirando hacia arriba. Retire los tornillos
del lado inferior de la base, tal como se muestra. (3 tornillos en el KX-TDA100, 4 en el KX-TDA200). Retire la base.
3. Retire los 4 tornillos tal como se muestra. Retire los paneles laterales.
Nota: Guarde estos tornillos para usarlos en el paso 5.
1. Retire la cubierta delantera. Consulte "Abrir y cerrar la cubierta delantera" en el Manual de instalación.
Soportes KX-A243
(para su uso con KX-TDA100)
Soportes KX-A242
(para su uso con KX-TDA200)
441 4 4
Desembala
j
e
211
Cubierta trasera Cubierta lateral Tornillo del soporte Tornillo del riel Arandela Tuerca
KX-TDA200KX-TDA100
O
Instalac
i
ó
n del Ada
p
tador de monta
j
e de
bastidor de 19
p
ul
g
adas KX-A242/KX-A24
3
El modelo mostrado es el KX-TDA200.
6. Fije las tuercas incluidas al bastidor, si es necesario.
5. Fije los soportes al Hybrid IP-PBX usando los 4 tornillos retirados en el paso 3 y los 4 tornillos de soporte incluidos.
7. Introduzca con cuidado el Hybrid IP-PBX en el bastidor, alineando los orificios de los soportes con los orificios del bastidor.
Sujete la unidad con los 4 tornillos de riel y arandelas incluidos, como se muestra.
<PRECAUCIÓN>
4. Como medida de precaución, deslice con cuidado las cubiertas hacia los bordes afilados de la unidad, tal y como se
muestra.
Cubierta trasera
Cubierta lateral
Bastidor
Arandela
Tornillo del riel
Para evitar que entren objetos extraños o polvo en el Hybrid IP-PBX, y para reducir el riesgo de interferencia
electromagnética, fije una cubierta de ranura de separación (KX-A258) en cualquier ranura que haya abierta.
<Nota>
Guarde los tornillos, la base y los paneles laterales para su uso en el futuro.
Tornillo del paso 3 / Tornillo de soporte
Instructions pour l’installation
2. Installez l’IP-PBX hybride la partie arrière en premier, la face avant vers le haut. Retirez les vis se trouvant au dos de la
base, comme illustré. (3 vis sur le KX-TDA100, 4 vis sur le KX-TDA200) Retirez la base.
3. Retirez les 4 vis comme illustré. Retirez les panneaux latéraux.
Remarque : Gardez ces vis pour les utiliser à l’étape 5.
1. Retirez la protection avant. Veuillez vous reporter à la section «Ouverture/Fermeture de la protection avant» du
manuel d’installation.
Supports KX-A243
(pour utiliser avec le modèle KX-TDA100)
Supports KX-A242
(pour utiliser avec le modèle KX-TDA200)
441 4 4
D
é
balla
g
e
211
Protection arrière Protection latérale
Vis pour le support
Vis Rondelle Ecrou
KX-TDA200KX-TDA100
OU
Ada
p
tateur
p
our monta
g
e du c
h
â
ssis de 19
p
ouces,
Installation du KX-A242/KX-A243
Le modèle illustré est le KX-TDA200.
6. Fixez les écrous au châssis, si nécessaire.
5. Fixez les supports à l’IP-PBX hybride à l’aide des 4 vis retirées à l’étape 3 et des 4 vis de support.
7.
Insérez avec précaution l’IP-PBX hybride dans le au châssis en alignant les orifices du support avec les orifices du au châssis.
Fixez l’unité avec les 4 vis et rondelles fournies, comme illustré.
<ATTENTION>
4. Faites glisser avec précautions les protections sur les bords de l’unité, comme illustré, pour des raisons de de sécurité.
Protection arrière
Protections latérales
Etagère
Rondelle
Vis
Pour empêcher tout corps étranger ou de la poussière d’entrer dans l’IP-PBX hybride et pour réduire les risques
d’interférence, fixez une protection sur les orifices non clos (KX-A258).
<Remarque>
Gardez toutes les vis, base, et panneaux latéraux pour une utilisation ultérieure.
Vis de l’étape 3/Vis de support
Istruzioni per l'installazione
2. Appoggiare il centralino ibrido IP dalla parte posteriore, tenendo il lato anteriore rivolto verso l' alto. Rimuovere le viti
dalla parte inferiore della base, come mostrato in figura. (3 viti sul modello KX-TDA100, 4 viti sul modello KX-TDA200.)
Rimuovere la base.
3. Rimuovere le 4 viti, come mostrato in figura. Rimuovere i pannelli laterali.
Nota: conservare queste viti che dovranno essere utilizzate durante la fase 5.
1. Rimuovere il coperchio anteriore. Fare riferimento a "Apertura/Chiusura del coperchio anteriore" nel manuale
di installazione.
Staffe KX-A243
(utilizzabili con il modello KX-TDA100)
Staffe KX-A242
(utilizzabili con il modello KX-TDA200)
441 4 4
Disimballaggio
211
Coperchio posteriore
Coperchio laterale
Vite della staffa Vite della guida
Rondella Dado
KX-TDA200KX-TDA100
O
Adattatore
p
er monta
gg
io rack da 19
p
ollici,
Installazione KX-A242/KX-A24
3
Il modello mostrato in è figura il KX-TDA200.
6. Collegare i dadi forniti in dotazione al rack, secondo necessità.
5. Collegare le staffe al centralio ibrido IP utilizzando le 4 viti rimosse alla fase 3 e le 4 viti delle staffe fornite in dotazione.
Avvitare le viti delle staffe rimosse alla fase 3/le viti delle staffe.
7. Inserire con cautela il centralino ibrido IP nel rack, allineando i fori delle staffe ai fori del rack.
Fissare l' unità con le 4 viti della guida e le rondelle fornite in dotazione, procedendo come mostrato in figura.
<ATTENZIONE>
4. Quale misura di precauzione, far scorrere con cautela i coperchi sui bordi appuntiti dell 'unità, come mostrato in figura.
Coperchio posteriore
Coperchio lateralel
Rack
Rondella
Vite della guida
Per evitare che corpi estranei o polvere possano penetrare nel centralino ibrido IP, nonch per ridurre
il rischio di interferenze elettromagnetiche, collegare un coperchio a fori ciechi (KX-A258) su ogni slot aperto.
<Nota>
Conservare le viti rimosse, la base e i pannelli laterali per eventuali futuri utilizzi.
Tornillo del paso 3 / Tornillo de soporte
Инструкции по установке
2. Поверните цифровую гибридную IP-PBX на ниЖнюю сторону лицевой стороной вверx. Отверните винты на
нижней поверxности основания на рисунке (3 винта на KX-TDA100, 4 винта на KX-TDA200).
3.
.
Отверните 4 винта как показано на рисунке. Снимите боковые панели.
1. Снимите лицевую панель (см. раздел “Снятие/установка линевой панели” в Руководстве по установке).
Кронштейны KX-A243
(для использования с KX-TDA100) (для использования с KX-TDA200)
14 4
Распаковка
2
Устанвка креплений KX-A242/KX-A243
для монтажа системы в 19-дюймовой стойке
1 1
Задняя панель
Боковая панель
Винт кронштейна Винт
наиравляющей
Шайба Гайка
KX-TDA200KX-TDA100
На рисунке показана модель KX-TDA200.
Или
44
Примечание: соxраните зти винты для использования на шаге 5.
Кронштейны KX-A242
Снимите нижнюю панель.
6. При неободимости приверните гайки‚ поставляемые со стативом.
5.
Прикрепите кронштейны к цифровой гибридной IP-PBX с помощью 4 винтов‚ отвернутыx на шаге 3‚ и 4
винтов‚ поставляемыx с кронштейном.
7. Осторожно вставьте цифровую гибридную IP-PBX в статив‚ совмещая отверстия в кронштейне с отверстиями
в стативе. Закрепите блок с помощью 4 винтов направляющиx и шайб‚ поставляемыx в комплекте‚ как
показано на рисунке.
<ПРЕДОСТЕРЕЖЕНИЕ>
4. Осторожно закройте острые края блока с помощью чеxлов во избеЖание получения повреЖдеий.
Задняя панель
Боковая панель
Стойке
Шайба
Винт направляющей
Во избежание попадания посторонниx предметов или пыпи во внутренние компоненты цифровой гибридной IP-PBX‚ а
также в целяx снижения злектромагнитныx помеx‚ закройте все неиспользуемые слоты с ломощью заглушек (KX-A258).
<ПРИМЕЧАНИЕ>
Соxраните отвернутые винты‚ нижнюю панель и боковые панели для будущего использования.
Винты, отвернтые на шаге 4/винты кронштейна
