使用説明書の内容が破損などによって判読できなくなったときは、
ニコンサービス機関にて新しい使用説明書をお求めください（有料）。
No reproduction in any form of this manual, in whole or in part (except for brief
quotation in critical articles or reviews), may be made without written authorization
from NIKON CORPORATION.
Printed in Thailand
YP9J02(E3)
7MAA65E3-02 G01
使用説明書 P. 2 Gebruikshandleiding P.72
User’s Manual P. 12 Manuale d'uso P. 82
Benutzerhandbuch S. 22 Návod k obsluze STR. 92
Manuel d'utilisation P. 32 Užívateľská príručka STR. 102
Manual del usuario P. 42 P. 112
Användarhandbok S. 52 P. 126
Pykoводство пользoвaтеля
CTP. 62 P. 136
AF-S DX NIKKOR 18-200mm f/3.5-5.6G ED VR
2
Jp 安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。
記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は
感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場
合は分解禁止）が描かれています。
記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の
場合は電池を取り出す）が描かれています。
3
Jp
警告
分解禁止
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに
修理依頼を
落下などによって破損し、内部が露出したときは、
露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
電池を取る
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス
機関に修理を依頼してください。
水かけ禁止
水につけたり水をかけたり、雨にぬらしたりしな
いこと
発火したり感電の原因となります。
使用禁止
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。
見ないこと
レンズまたはカメラで直接太陽や強い光を見ない
こと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
ります。
移動注意
三脚にカメラやレンズを取り付けたまま移動しな
いこと
転倒したりぶつけたりしてケガの原因になること
があります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと
内部の部品に悪い影響を与え、火災の原因となる
ことがあります。
4

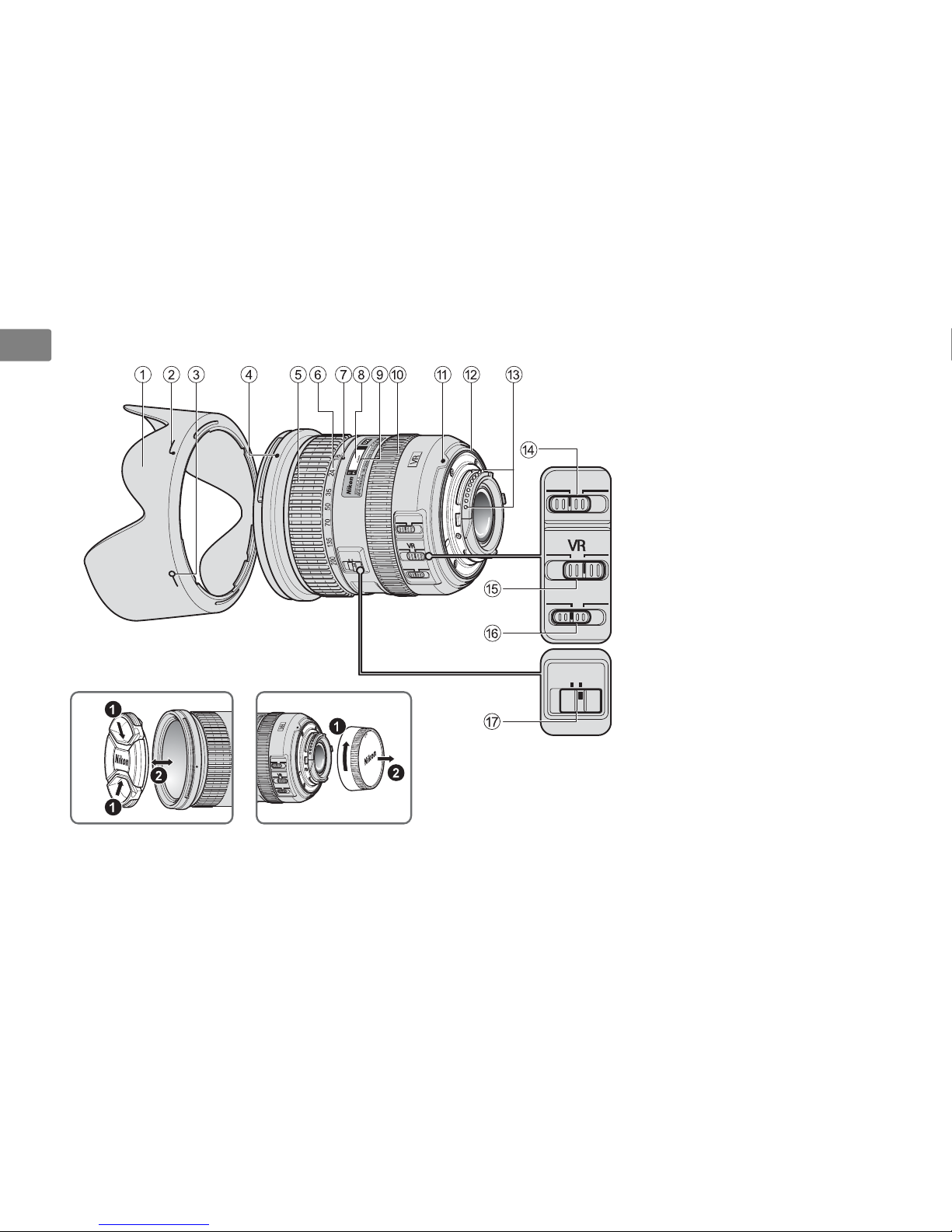

Jp ■各部の名称
M/A M
ON
OFF
NORMAL
ACTIVE
M/A M
ON
OFF
NORMAL
ACTIVE
M/A M
ON
OFF
NORMAL
ACTIVE
LOCK
18
LOCK
18
C
B
A
1フード（P. 8）
2フード取り付け指標（P. 8）
3フードセット指標（P. 8）
4フード着脱指標（P. 8）
5ズームリング（P. 5）
6焦点距離目盛（P. 5）
7焦点距離目盛指標
8距離目盛
9距離目盛基準線
0フォーカスリング（P. 6）
aレンズ着脱指標
bレンズマウントゴムリング
（P. 9）
cCPU信号接点（P. 9）
dフォーカスモード切り換え
スイッチ（P. 6）
e手ブレ補正スイッチ（P. 7）
f手ブレ補正モード切り換え
スイッチ（P. 7）
gズームロックスイッチ（P. 5）
（ ）：参照頁
5
Jp
このたびはDXニッコールレンズをお買い上げくださいまして、誠にありがとうございます。このレンズは、ニコン
DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、D90など）専用です。
ニコン
DX
フォーマットでの撮影画角は、
35mm
判換算で焦点距離の約
1.5
倍の焦点距離に相当する画角になります。
ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
■主な特長
･手ブレ補正機能（VR II）を使用すると、使わないと
きと比べ約4段分※シャッタースピードを遅くして撮
影できるため、シャッタースピードの選択範囲が広が
り、幅広い領域で手持ち撮影が可能です。（※当社測
定条件によります。また、手ブレ補正効果は、撮影者
や撮影条件によって異なります。）
･通常の撮影条件での手ブレを補正する NORMAL モー
ドと、乗り物に乗っている等、揺れの激しい撮影条件
での手ブレを補正するACTIVEモードの切り換えが可
能です。
NORMALモード時は、手ブレか流し撮り（パンニン
グ）かを自動的に識別し、流し撮り時にも手ブレ補正
機能の威力を発揮します。
･ニコン独自の ED（特殊低分散）ガラスによる色収差
の補正とともに、非球面レンズや良好なボケ味が得ら
れる円形絞りの採用によりすぐれた光学性能、描写性
能を発揮します。
■ズーミングと被写界深度
撮影を行う場合は、ズームリング5を回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つカ
メラでは、撮影前に被写界深度を確認できます。
･このレンズはIF（ニコン内焦）方式を採用しています。
IF方式は、撮影距離が短くなるにしたがって焦点距離
が短くなります。
･距離目盛は目安であり、被写体までの距離を保証する
ものではありません。また、遠景撮影でも被写界深度
などの影響により∞マークに届かない位置でピント
が合う場合があります。
･焦点距離を 18mm にして、ズームロックスイッチ g
を［LOCK］にセットすると、ズームリングがロック
されます。
カメラを持ち歩く際は、レンズ自体の重み
で繰り出さないように、ロックしてください。
■絞り値の設定
絞り値は、カメラ側で設定してください。
■開放F値の変化
このレンズはズーミングにより、開放F値が最大11/3段
変化します。ただし、露出を決める際に、F値の変化量
はカメラが自動的に補正しますので考慮する必要はあ
りません。
6
Jp ■ピント合わせの方法（図A）
ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。
カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。
M/A（マニュアル優先オートフォーカスモード）
の使い方
1レンズのフォーカスモード切り換えスイッチ dを
［M/A］にセットします。
2AF（オートフォーカス）撮影時、カメラのシャッ
ターボタンを半押ししたまま、あるいはAF 作動
（AF-ON）ボタンを保持したまま、フォーカスリン
グ0を手で回転させると、瞬時にMF（マニュアル
フォーカス）撮影が行えます。
3カメラのシャッターボタンの半押しや AF 作動ボタ
ンを再度操作するとAF（オートフォーカス）で撮
影が可能となります。
オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」
（P. 11）をご覧ください。
■手ブレ補正機能（VR II）
手ブレ補正機能の概念図
NORMALモードで対応
ACTIVEモードで対応
カメラの
フォーカス
モード
レンズのフォーカスモード
M/A M
AF
（
A/S/C
）
マニュアル優先
オートフォーカス
マニュアルフォーカス
（フォーカスエイド可）
MF マニュアルフォーカス（フォーカスエイド可）
手ブレ補正 NORMALモードまたは
ACTIVEモードで対応
流し撮りでの手ブレ補正 NORMALモードで対応
激しい揺れでの手ブレ補正 ACTIVEモードで対応
周
波
数
手ブレ
流し撮り（パンニング）
激しい揺れ
例）乗り物等
での揺れ
高
振 幅 大
低
小
7
Jp
手ブレ補正スイッチの使い方（図B）
ON： シャッターボタンを半押しすると、手ブレ
を補正します。ファインダー像のブレも補
正するため、ピント合わせが容易で、フレー
ミングしやすくなります。
OFF： 手ブレを補正しません。
手ブレ補正モード切り換えスイッチの使い方（図
C
）
手ブレ補正スイッチを［ON］にし、手ブレ補正モード
切り換えスイッチを設定します。
NORMAL： 主に、通常の手ブレを補正します。流し撮
りでも手ブレを補正します。
ACTIVE： 乗り物に乗っている等、揺れの激しい条件
でのブレから通常の手ブレまで補正しま
す。このモードでは流し撮り自動検出は行
いません。
手ブレ補正使用時のご注意
･シャッターボタンを半押し後、ファインダー像が安定
してから撮影することをおすすめします。
･手ブレ補正の原理上、シャッターレリーズ後にファイ
ンダー像がわずかに動くことがありますが、異常では
ありません。
･流し撮りする場合は、必ず NORMAL モードにしてく
ださい。NORMALモードでは、流し撮りなどでカメ
ラの向きを大きく変えた場合、流した方向の手ブレ補
正は機能しません。例えば、横方向に流し撮りする
と、縦方向の手ブレだけが補正されます。
･手ブレ補正中にカメラの電源をOFFにしたり、レンズ
を取り外したりしないでください。（その状態でレン
ズを振るとカタカタ音がすることがありますが、故障
ではありません。カメラの電源を再度ON にすれば、
音は消えます。）
･内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充電
中は、手ブレ補正は行いません。
･AF作動（AF-ON）ボタンのあるカメラで、AF作動ボ
タンを押しても、手ブレ補正は作動しません。
･三脚を使用するときは、手ブレ補正スイッチeを
［OFF］にしてください。ただし、三脚を使っても雲
台を固定しないときや、一脚を使用するときには、
スイッチを［ON］にすることをおすすめします。
8
Jp ■カメラの内蔵フラッシュ使用時のご注意
･撮影距離0.6m以上で使用してください。
･ケラレを防止するために、レンズのフードは取り外し
て使用してください。
※カメラの内蔵フラッシュのケラレとは、フラッシュの
光がレンズのフードや、焦点距離、撮影距離によって
はレンズの先端でさえぎられて影になり、写真に映り
込む現象です。
D100 の内蔵フラッシュは、20mm レンズの画角をカ
バーする照射角なので、焦点距離18mmでは周辺が暗く
なります。
■フードの使い方
画像に悪影響を及ぼす光線をカットし、レンズ面の保護
にも役立ちます。
取り付け方
･フードの先端を強くつかむと着脱が困難になります。
着脱の際は、フード取り付け指標（A）付近を持っ
て回転させてください。
･フードが正しく取り付けられないと撮影画面にケラ
レを生じますのでご注意ください。
･収納時はフードを逆向きにしてレンズに取り付けら
れます。
カメラ
ケラレなく撮影できる焦点距離と撮影距離
D300シリーズ/
D200/D100
･
焦点距離
18mm
では撮影距離
1.0m
以上。
･焦点距離24mm以上は制約なし。
D90/D80
･焦点距離 24mm/35mm では撮影距離
1.0m以上。
･焦点距離50mm以上は制約なし。
D70シリーズ/
D5000/D3000/
D60/D50/D40
シリーズ
･
焦点距離
24mm
では撮影距離
1.0m
以上。
･焦点距離35mm以上は制約なし。
･フード脱着指標（C）
とフードセット指標
（B）が合っている
ことを確認してくだ
さい（3）。
9
Jp
■レンズのお手入れと取り扱い上のご注意
･CPU信号接点cは汚さないようにご注意ください。
･レンズマウントゴムリング bが破損した場合は、そ
のまま使用せず販売店またはニコンサービス機関に
修理を依頼してください。
･レンズ面の清掃は、ホコリを拭う程度にしてくださ
い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。
･シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
･
レンズ表面の汚れや傷を防ぐためには、
NC
フィルター
をお使いいただけます。また、レンズのフードも役立
ちます。
･レンズをケースに入れるときは、必ずレンズキャップ
と裏ぶたを取り付けてください。
･フードを持ってカメラを持ち上げたりしないでくだ
さい。
･レンズを長期間使用しないときは、カビやサビを防ぐ
ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるとこ
ろ、ナフタリンや樟脳のあるところも避けてくださ
い。
･レンズを水に濡らすと、部品がサビつくなどして故障
の原因となりますのでご注意ください。
･ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがありま
す。
■付属アクセサリー
･72mmスプリング式レンズキャップ LC-72
･裏ぶた LF-1
･バヨネットフード HB-35
･ソフトケース CL-1018
■別売アクセサリー
･72mmネジ込み式フィルター
10
Jp ■仕 様
※ 仕様、外観の一部を、改善のため予告なく変更するこ
とがあります。
型式： ニコンFマウントCPU内蔵Gタイプ、
AF-S DXニッコールズームレンズ（ニ
コンデジタル一眼レフカメラ［ニコ
ンDXフォーマット］専用）
焦点距離： 18 mm―200 mm
最大口径比： 1：3.5―5.6
レンズ構成： 12群16枚（非球面レンズ3枚、EDレン
ズ2枚）
画角： 76°―8°
焦点距離目盛： 18、24 、35、50、70、135、200mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モー
ターによるオートフォーカス、マ
ニュアルフォーカス可能
手ブレ補正 ボイスコイルモーター（VCM）によ
るレンズシフト方式
撮影距離目盛： ∞〜0.5 m（3 ft 併記）
最短撮影距離： 0.5 m（ズーム全域）
絞り羽根枚数： 7枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： 焦点距離18 mm時f/3.5―22、
200 mm時f/5.6―36
測光方式： 開放測光
アタッチメントサイズ
：72 mm（P=0.75 mm）
寸法： 約77 mm（最大径）×96.5 mm（バヨ
ネットマウント基準面からレンズ先
端まで）
質量： 約565 g
