NeoMounts DS70-750BL2 User manual

INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

DS70-750BL2

Monitor desk mount

Monitor bureausteun

Monitor Tischhalterung

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa para monitor

Bordbeslag skærm

Bordstativ til skjerm

Skrivbordsfäste för bildskärm

Näytön pöytäteline

Uchwyt nabiurkowy do monitora

Stolní držák monitoru

Držiak na monitor

Suport de birou pentru monitor

min10-max85mm

100mm

Ø35mm

75mm

100mm

117mm

51mm100mm57mm

min167-max197mm

±180°

+45°

-45°

318mm

max496mm

max160mm

115mm

100mm

75mm

PARTS

DS70-750BL2

Tool

Pencil Drill Tape measure

Tool Pencil

Drill

Tape measure

M-A. M4x12

(x8)

M-B. M5x12

(x8)

M-C. D5

(x8)

L. M6x16

(x3)

Q. 4mm

(x1)

R. 5mm

(x1)

M. M6x12

(x3)

N. M6x10

(x2)

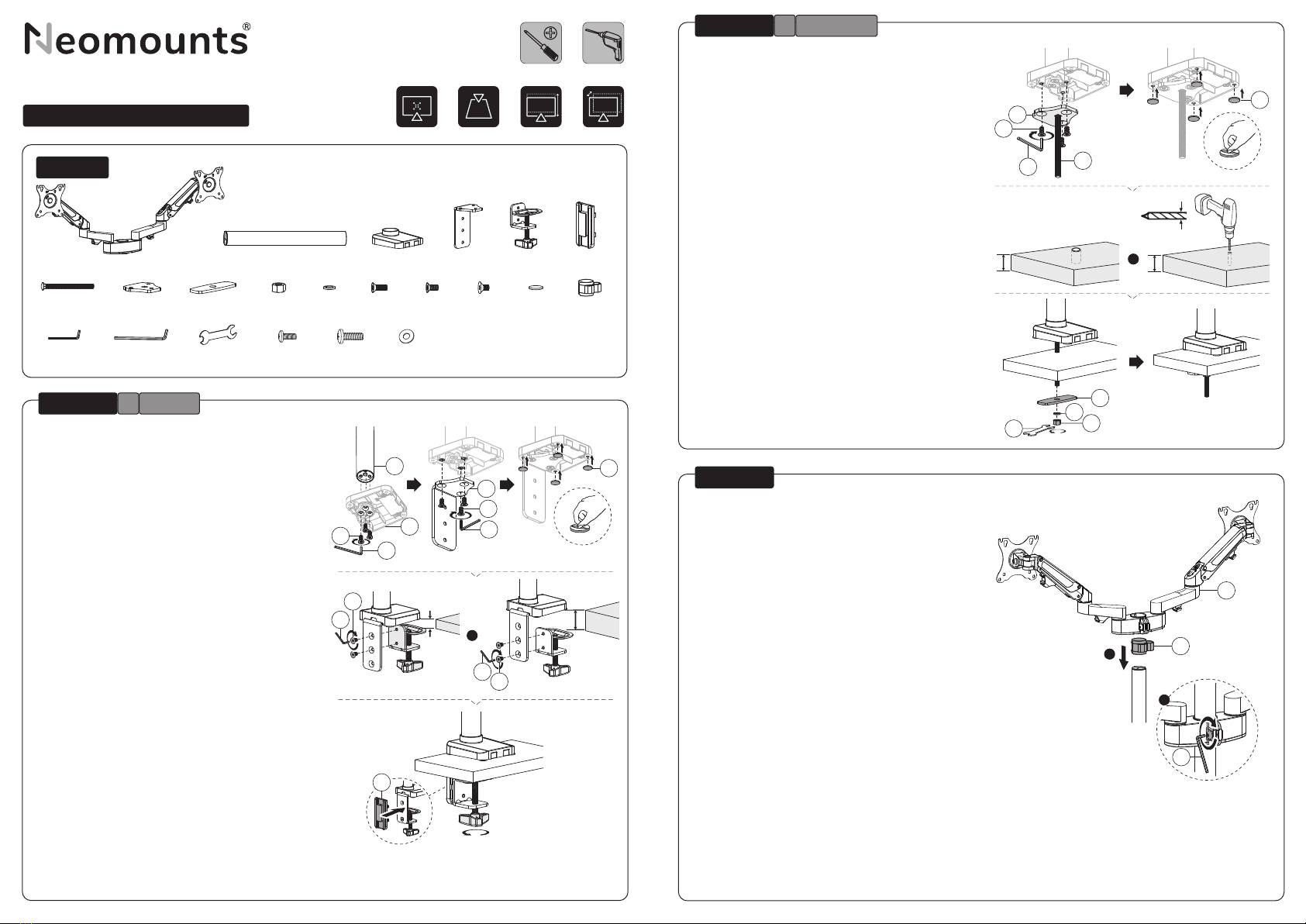

Mount the grommet to the rod and install through the

desk

Monteer de doorvoer aan de stang en installeer in het

bureau

Befestigen Sie die Tülle an der Stange und installieren

Sie sie im Schreibtisch

Montez le passe-ﬁl sur la tige et installez-le dans le

bureau

Montare il gommino sull'asta e installarlo nella scrivania

Monte el pasacables en la varilla e instálelo en el escritorio

Montar a argola na vara e instalar na secretária

Zamontuj przelotkę na pręcie i zainstaluj w biurku

10-55mm

10-85mm

50-85mm

Ø10 mm

(Ø3,8")

STEP 1

STEP 2

STEP 1

Mount the clamp to the rod and install to the desk

Monteer de klem aan de stang en installeer aan het

bureau

Befestigen Sie die Klemme an der Stange und installieren

Sie sie auf dem Schreibtisch

Montez la pince sur la barre et installez-la sur le bureau

Montare il morsetto sulla barra e installarlo sulla scrivania

Monte la abrazadera en la barra e instálela en el escritorio

Montar a braçadeira na barra e instalar na secretária

Zamontuj zacisk na pręcie i zainstaluj na biurku

Attach the arm to the rod, adjust the height and tighten

Bevestig de arm aan de stang, stel de juiste hoogte in

en draai vast

Befestigen Sie den Arm an der Stange, stellen Sie die

Höhe ein und ziehen Sie ihn fest

Attachez le bras à la tige, réglez la hauteur et ﬁxer

Collegare il braccio all'asta, regolazione dell'altezza e

stringere

Fije el brazo a la varilla, ajuste la altura y apriete

Fixar o braço à haste, ajustar a altura e apertar

Przymocuj ramię do rurki, regulacja wysokości i dokręcić

A. (x1) B. (x1) C. (x1) D. (x1) E. (x1) F. (x1)

G. (x1) H. (x1) I. (x1)

S. (x1)

J. (x1) K. (x1) O. (x4) P. (x1)

10-85mm

75x75 -

100x100 mm

2-7 kg (2x) 7,3-48,1 cm 0-37,8 cm

AClamp

BGrommet

* Not Included

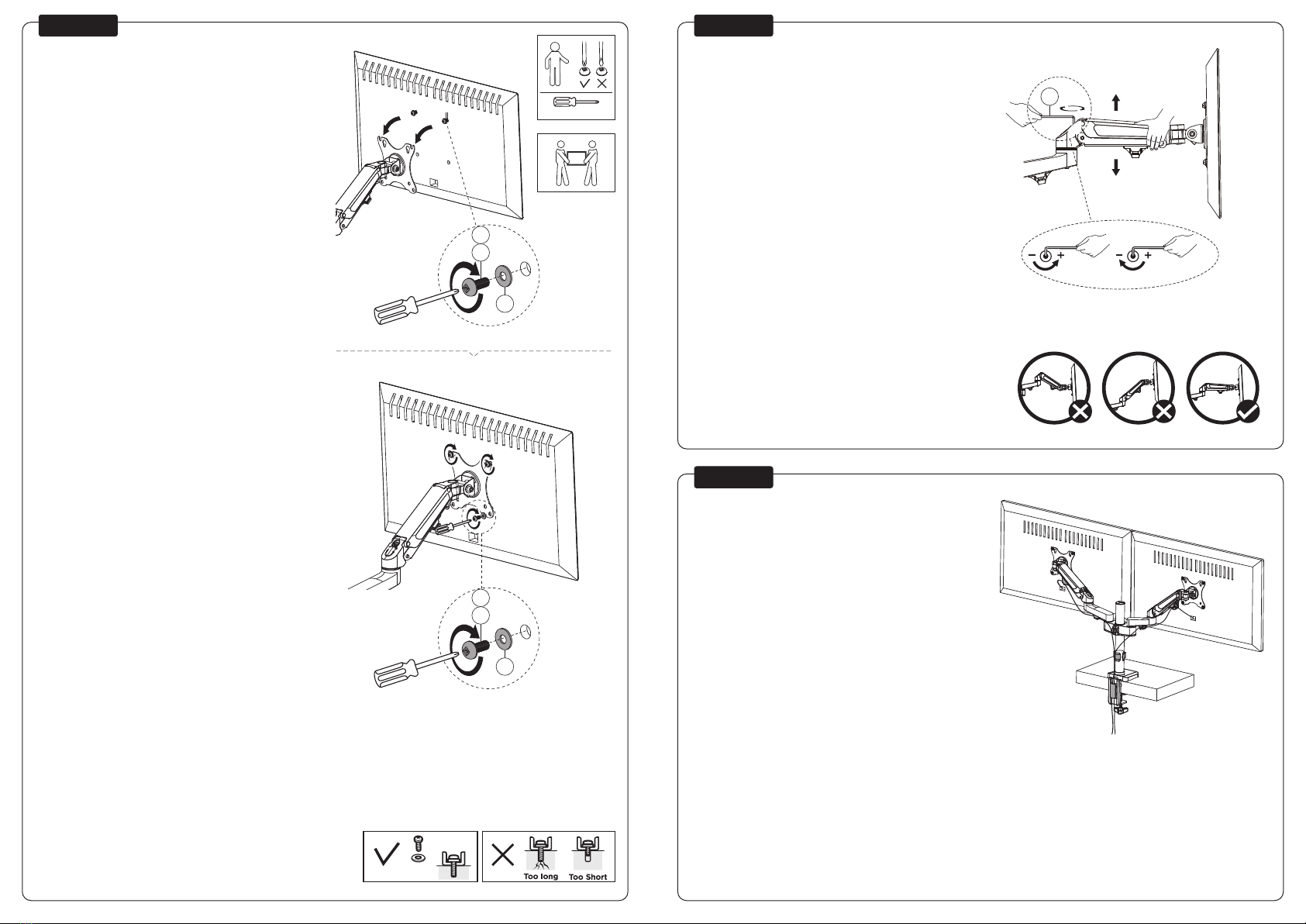

Slide the bolts into the top holes of the VESA plate and

tighten the bolts. Attach the other 2 bolts in the lower

part of the VESA plate

Schuif de bouten in de bovenste gaten van de VESA-

plaat en draai de bouten vast. Bevestig de andere 2

bouten in het onderste deel van de VESA-plaat

Schieben Sie die Schrauben in die oberen Löcher der

VESA-Platte und ziehen Sie die Schrauben fest.

Installieren Sie die anderen 2 Schrauben im unteren

Teil der VESA-Platte

Insérez les vis dans les trous supérieurs de la plaque

VESA et les serrer. Installez les 2 autres vis dans la

partie inférieure de la plaque VESA

Scorra i bulloni nei fori superiori della piastra VESA e

serrare i bulloni. Installare gli altri 2 bulloni nella parte

inferiore della piastra VESA

Deslice los tornillos en los oriﬁcios superiores de la

placa VESA y apriete los tornillos. Instale los otros 2

tornillos en la parte inferior de la placa VESA

Deslize os parafusos nos orifícios superiores da placa

VESA e aperte os parafusos. Instale os outros 2 para-

fusos na parte inferior da placa VESA

Wsuń śruby w górne otwory płyty VESA i dokręć je.

Zainstaluj pozostałe 2 śruby w dolnej części płytki

VESA

STEP 3

Adjust the gas spring

Stel de gasveer af

Gasfeder-Höhenverstellung einstellen

Ajuster le ressort à gaz

Regolare la forza della molla

Ajustar la fuerza de resorte a gas

Ajuste a força da mola a gás

Ustawić naprężenie sprężyny

STEP 4

STEP 5

Route the cable(s) through the cable clips

Geleid de kabel(s) door de kabelclips

Führen Sie das/die Kabel durch die Kabelklemmen

Faire passer le(s) câble(s) dans les attaches de câble

Far passare il/i cavo/i attraverso i fermacavi

Pase el cable o los cables por las abrazaderas

Guiar o(s) cabo(s) através dos clipes do cabo

Przełóż kabel (kable) przez uchwyty kablowe

3mm

M-A

M-B

M-C

M-A

M-B

M-C

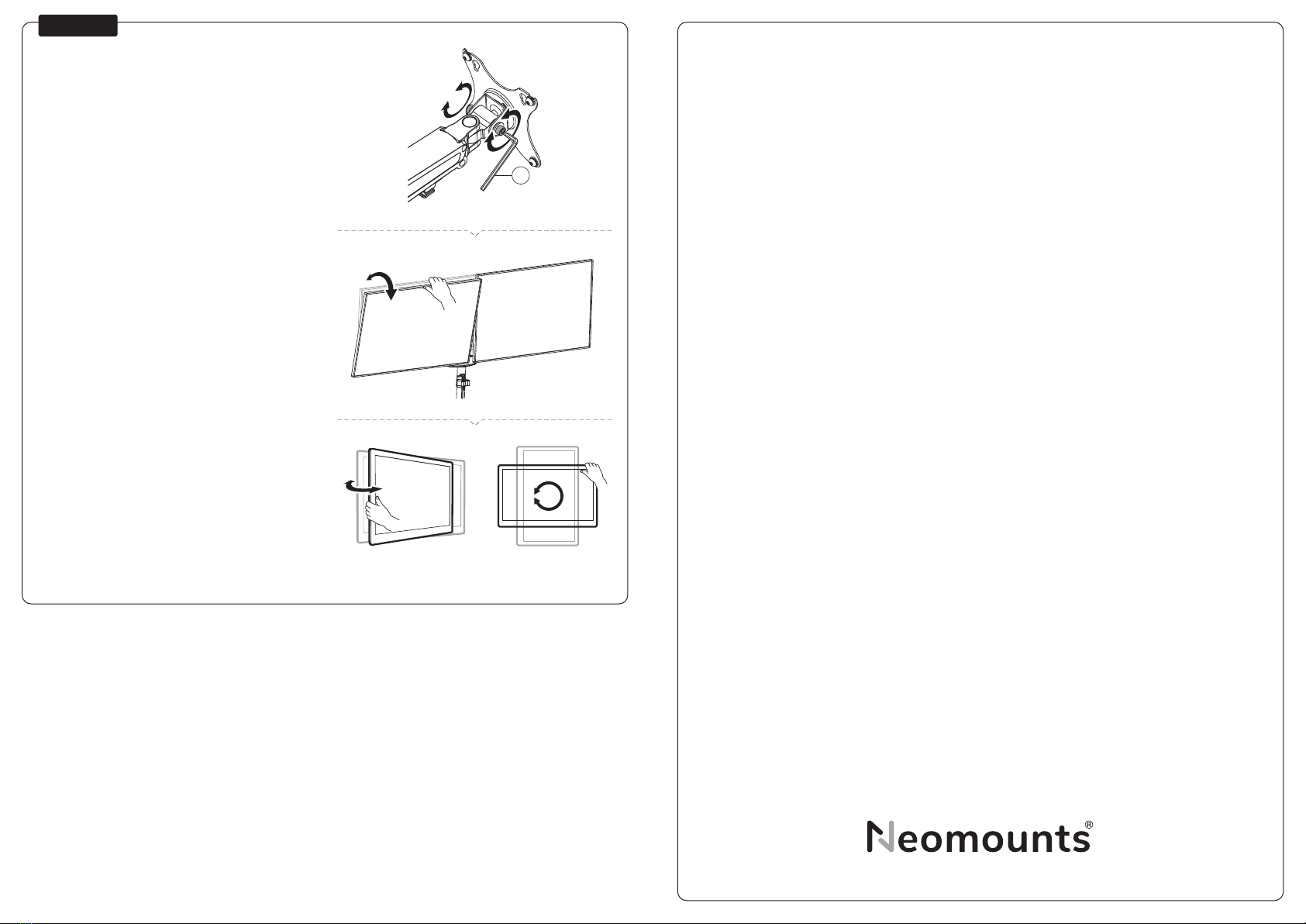

Adjust the mount to the desired position

Stel de steun in op de gewenste positie

Positionieren die Halterung in die gewünschte Position

Ajustez le support à la position souhaitée

Regolare il supporto nella posizione desiderata

Ajuste el soporte a la posición deseada

Ajuste o suporte na posição desejada

Dostosuj pozycję uchwytu do twoich wymagań

STEP 6
