NEC N8146-91 User manual

CBZ-001279-091-00

大切に保管してください

Keep this manual carefully along with the product

この度は、本製品をお買い上げいただきまして誠にありがとうございます。

Congratulations for your purchase of this Dust Proof Bezel with Sensor.

本製品を取り扱う前に本書の内容をよく読み、指示に従ってください。また、本製品を取り付ける前に、

取り付ける本体に添付の「ユーザーズガイド」に記載されている注意事項も参照してください。また、増

設にあたっては、最寄りの保守サービスセンターに依頼することをお勧めします。

The User's Guide is intended to allow you toinstall and use the Dust Proof Bezel with Sensor.

N8146-91 correctly and safely. Read this manual thoroughly before handling the Kit.

In addition, refer to this guide whenever you want toknow how to use the Kit or some malfunction occurs.

Always keep this guide at hand so that you can see it when necessary.

For the server in which the Kit is installed, refer to the User’s Guide of the server.

Read “Notes on Use” carefully before handling the Kit.

警告

WARNING

安全上のご注意を無視する取り扱いを行うと、装置の故障、人体事故、火災・周囲の機器の損傷を

引き起こす原因となることがあります。

Indicates the presence of a hazard that may result in death or serious personal injury.

オプションの取り付け、取り外し時は電源プラグをコンセントから抜電源プラグを抜く

き、外部装置と接続しているケーブルを外してください。

Unplug the power

故障や感電する恐れがあります。

cord!

When you install the option or delete it, unplug the power cord and

感電注意

extract the cable that has connected to another one.

Otherwise, an electric shock or fire may be caused. Precaution against

electric shock

分解禁止

Prohibition of

本書に記載されている場合を除き、絶対に分解したり、修理・改造を

disassembly

行ったりしないでください。装置が正常に動作しなくなるばかりで

発火注意

なく、感電や火災の危険があります。

Indicates that

Do not disassemble, repair, or modify the server. Otherwise, an

improper use may

electric shock or fire may be caused.

cause fire.

感電注意

Precaution against

electric shock

N8146-91

タワーモデル用防塵ベゼル(センサ付) 取り扱いの手引き

Dust Proof Bezel with Sensor User’s Guide

CBZ-001279-091-00

本製品使用上のご注意

Notes onUsing the Product

IMPORTANT

構成品

Compositionarticle

項番

No.

品名

Name

数量

Number

備考

Comment

1 防塵ベゼル

Dust-proof Bezel 1

2 スプリング

Spring 3

3 スプリング固定用ネジ

Screw for fixing spring 6

4 防塵フィルタ

Dust proof Filter

1 項番 1に取り付け済み

Installed on Item No.1

5 鍵

Key

6 ネームプレート

Name Plate

7 目詰まり検出センサ

Filter Replacement Sensor

1 項番 1に取り付け済み

Installed on Item No.1

8 センサ接続用ケーブル

Sensor Cable

9 ブラケット

Bracket

10 ブラケット固定用ネジ

Screw for fixing bracket

1 「ケーブルブラケット固定用ネジ」

"For Cable Bracket"

11 目詰まり検出ソフトウェア(CD-ROM)

Filter Monitoring Software (CD-ROM) 1

12 取り扱いの手引き

User’s Guide

1 本書

This Book

13 保証書 1 This warranty is valid only in Japan.

取り扱い上の注意事項

Notes On Use

本製品を箱から取り出した後は、次の注意事項を必ずお守りください。

Please be sure to protect the following notes after picking out this product from a box.

●ほこりの多い場所や水などの液体のかかるおそれのある場所に置かないでください。

Do not use the server in the place where dust, water or liquidmay pour.

●強い磁気を発生させるものの近くに置かないでください。

Do not use the server inthe place where the strong electromagnetic waves generate

本製品は塵埃侵入防止にのみ効果が有ります。塩害、腐食性ガスには効果

が有りません。

This product has an effect only in the prevention from dust invasion.

It has no effect in damage from salt and corrosive gas.

CBZ-001279-091-00

第三者への譲渡

Transfer to Third Party

本製品を第三者へ譲渡（または売却）する場合には、本書を一緒にお渡しください。

Make sure to provide this manual and all the accessories along with the product to a third party.

製品の取り付け／取り外しについて

Installing or Uninstalling an Internal Optional Device

準備確認事項

Notes before carrying out the work

(1) 危険防止及び故障防止のため作業を行なう際には、本体装置の電源スイッチを OFF にし、電源

プラグをコンセントから抜いてください。但し、ホットスワップ（活線挿抜）対象製品の取り付

け／取り外し時の電源スイッチの OFF および電源プラグのコンセントからの取り外しは除きます。

To avoid electric hazard and malfunction, be sure to turn off the Power switch of this product and

unplug the power cord from an outlet before carrying out the work. However, there is no need todo

this if the internal optional device is hot-swappable.

(2) 本製品は静電気に弱い電子部品で構成されています。製品の取り付け／取り外しの際は、静電気に

よる製品の故障を防止するため静電気対策用リストストラップなどの装着により静電気を除去

してください。また、リストストラップを使用する場合は、接地された箇所に接続して使用して

ください。

This internal optional device consists of static-sensitive electronic components. To avoid failures

caused by static electricity when installing or uninstalling the internal optional device, wear an

anti-static wrist strap on your wrist and provide earthing before carrying out the work. And also

connect a wrist strap to earth ground when you wear a wrist strap.

(3) ケーブルの取り扱い

Handling of cables

ＬＡＮケーブル等のケーブルを接続する場合も床面との摩擦によって静電気が帯電することが

あります。帯電した状態で入出機器に接続すると機器を破壊することがありますので接続す

る前には除電キット等を使用して除電することを推奨します。

When connecting a cable (e.g., LAN cable), static electricity may also be charged due to friction

against the floor. Connecting a charged cable with an I/O device may cause damage to the

devices. It is recommended to discharge static electricity before connecting a cable by using

neutralization apparatus and so on.

注）静電気除電キットについて、下記の静電気除電キットについては、お買い求めの販売店

または保守サービス会社にご相談ください。

品名：ＬＡＮケーブル除電治具

型名：ＳＧ００１（東京下田工業（株）製）

CBZ-001279-091-00

取り付け

Installing N8146-91 in Server

1. 準備確認事項

Preparationpoint to be checked

(1) 危険防止及び故障防止のため、作業を行なう際には本体装置の電源スイッチを OFF にし、電源

プラグをコンセントから抜いてください。

To avoid danger and prevent malfunction, turn off the power of the server and unplug the power

plug from the outlet before performing the installation.

2. 増設手順

Extension procedure

※本製品を取り付けることにより、本体外形寸法が以下となります。

200.0 mm (幅) X 613.5 mm (奥行き) X 438.0 mm (高さ) (突起物含まず)

Note: The outer dimension of the server is as follows after the dust-proof bezel is installed.

200.0 mm (Width) × 613.5 mm (Depth) × 438.0 mm (Height) (Projection excluded)

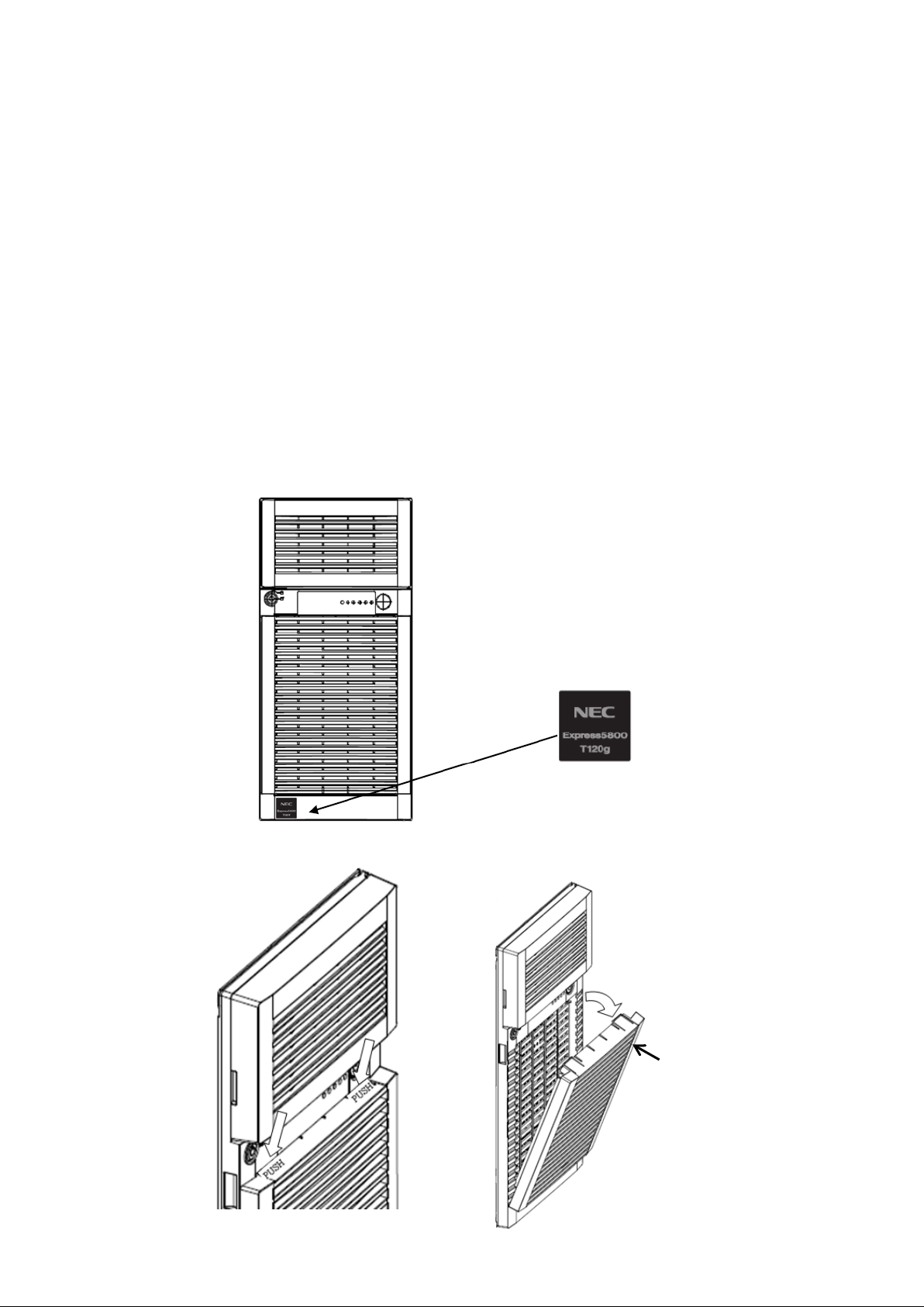

①防塵ベゼル下部の平面部にネームプレートを貼り付けます。

Stick a nameplate on the flat face of the dust-proof bezel lower part.

②防塵カバーの『PUSH』文字部分を下に押して、防塵カバーを取り外します。

Push the dust proof cover as shown in figure below, and remove the dust proof cover.

①

②

防塵カバー

Dust Proof Cover

CBZ-001279-091-00

③図のように防塵ベゼルの背面側からセンサ接続用ケーブルを引き出し、目詰まり検出センサに

接続します。

Pull the sensor cable from rear face of dust-proof bezel, and connect to filter replacement

sensor as shown in figure below.

④防塵カバーを元通り取り付けます。

Install the dust proof cover to dust proof bezel as shown in figure below.

①

②

CBZ-001279-091-00

⑤防塵ベゼル背面側のセンサ接続用ケーブルをブラケットで固定します。

Secure sensor cable with bracket.

⑥本体装置のフロントベゼルを開いて、上方向にスライドさせ、取り外します。

Lift the front bezel of the server as shown in figure below, then remove the front bezel.

ブラケット

Bracket

ブラケット固定用ネジ

Screw for fixing Bracket

センサ接続用ケーブル

Sensor Cable

フロントベゼル

Front Bezel

②

①

CBZ-001279-091-00

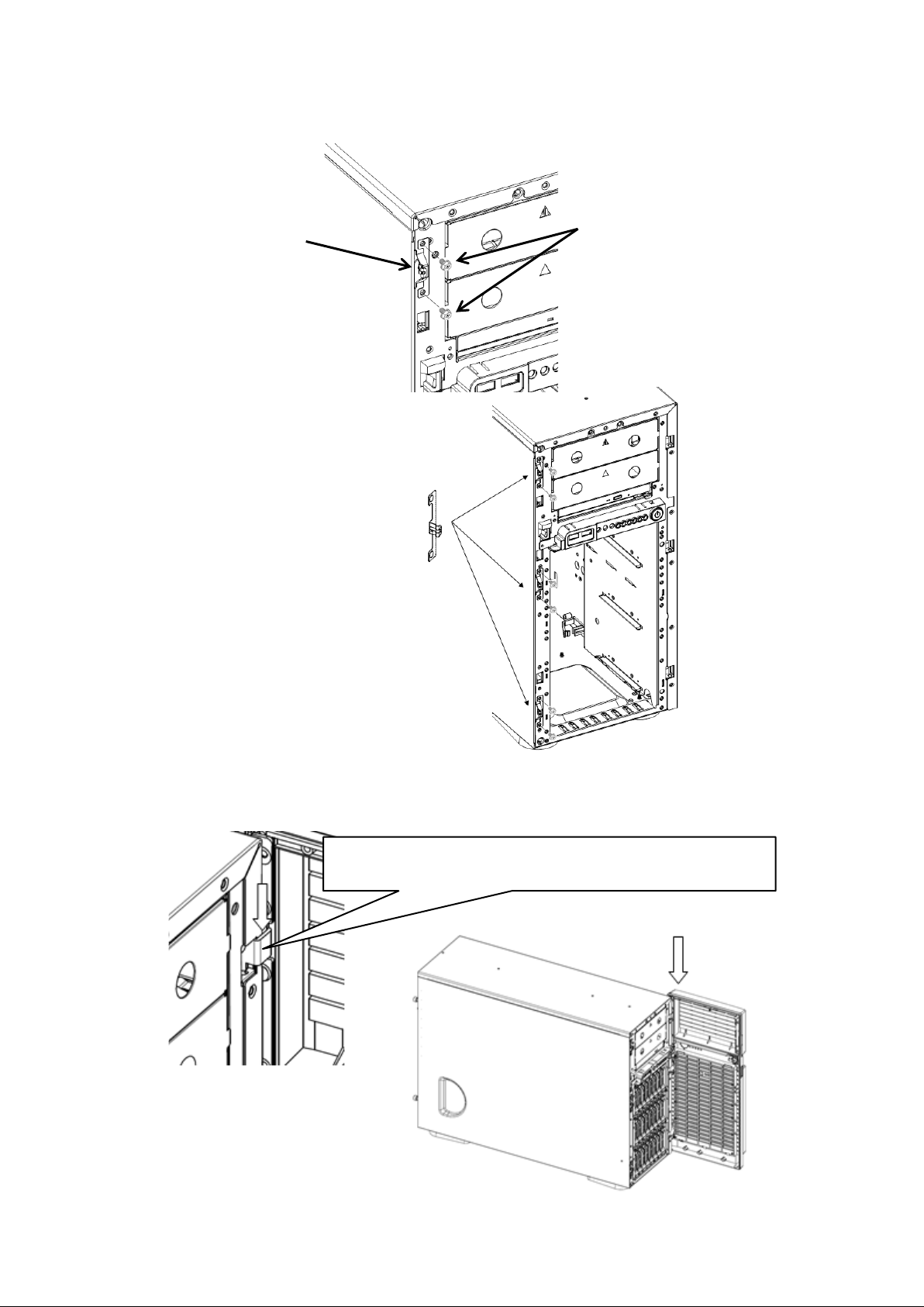

⑦本体装置にスプリング(3 箇所)を取り付けます。

Install the 3 springs to the server as shown in figure below.

⑧防塵ベゼルを本体装置に取り付けます。

Install the dust-proof bezel to the server as shown in figure below.

スプリング

Spring

スプリング固定用ネジ

Screw for fixing spring

ヒンジの先端を筺体の穴に差し込みます。(3 箇所)

Insert the three hinges of front bezel into the holes of server.

CBZ-001279-091-00

⑨本体装置のサイドカバーを取り外します。

Remove side cover of the server.

⑩本体装置からサブベゼルを取り外します。上下 4箇所のツメの付近を押しながら装置前面方向に

取り外します。

Remove sub-bezel of the server. Push the around catches (four places on top and bottom),

and pull the sub-bezel.

①

②

サブベゼル

Sub-bezel

CBZ-001279-091-00

⑪図のようにサブベゼルにセンサ接続用ケーブルを通します。

Route the sensor cable in sub-bezel as shown in figure below.

⑫サブベゼルを本体装置に取り付けます。このとき、センサ接続用ケーブルが USB コネクタの奥を

通るように配線してください。

Install the sub-bezel, then pass the sensor cable through back of USB connectors.

センサ接続用ケーブル

Sensor Cable

防塵ベゼル側

From Dust-proof Bezel

マザーボード接続側

To Mother Board

40mmほど余裕をもたせてください

Secure about 40mm between dust-proof bezel.

センサ接続用ケーブルがサブベゼルに挟まらないよう注意してください。

Be sure not to jam the sensor cable betweenthe sub-bezel and the chassis.

NOTE

CBZ-001279-091-00

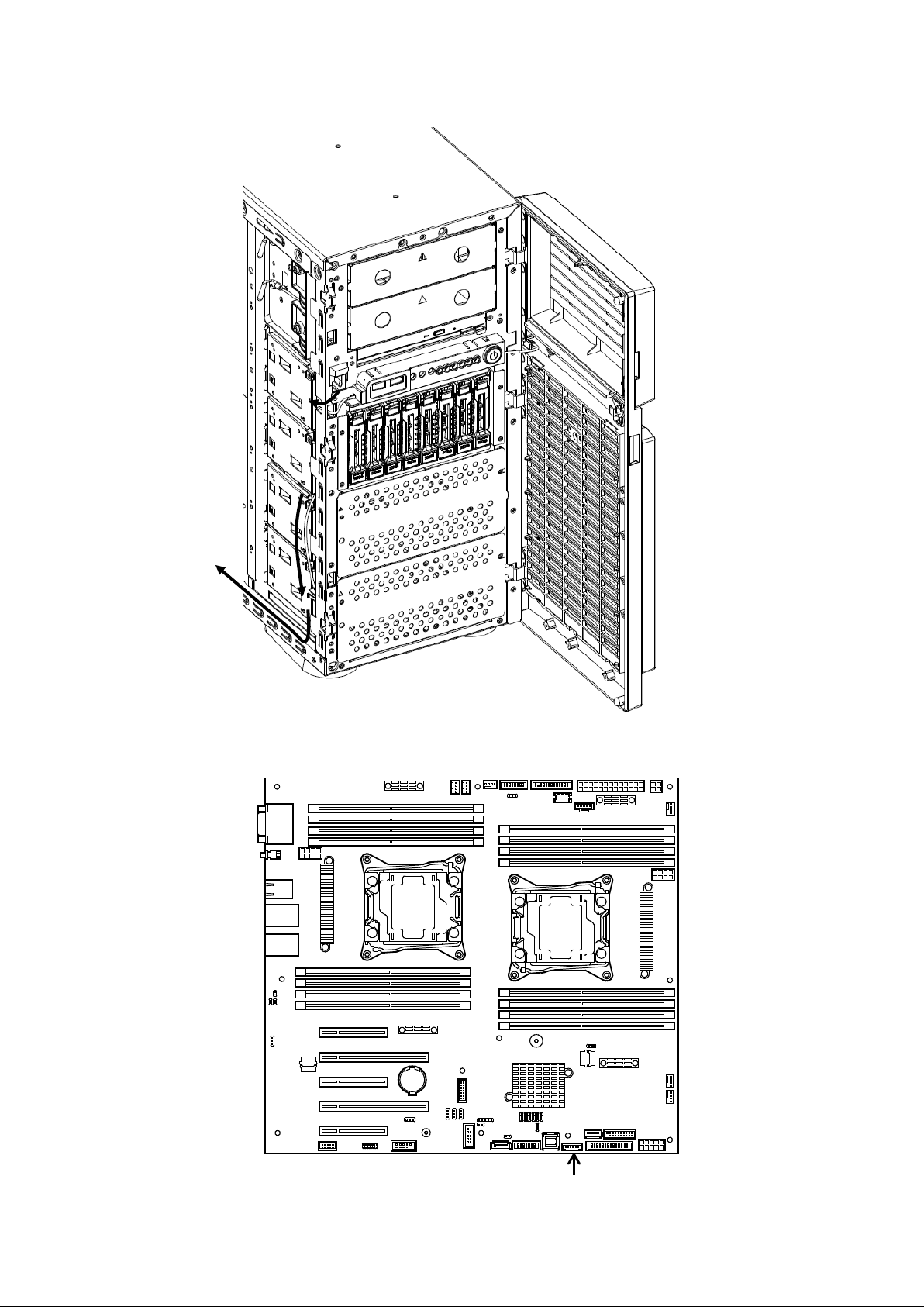

⑬図のようにセンサ接続用ケーブルを配線し、本体装置内に引き込みます。

Route the sensor cable as shown in figure below.

⑭センサ接続用ケーブルのコネクタをマザーボードに接続します。

Connect the sensor cable to the connector on motherboard.

装置前面

Front

装置背面

Rear

目詰まり検出センサ接続用コネクタ

Filter Replacement Sensor Connector
