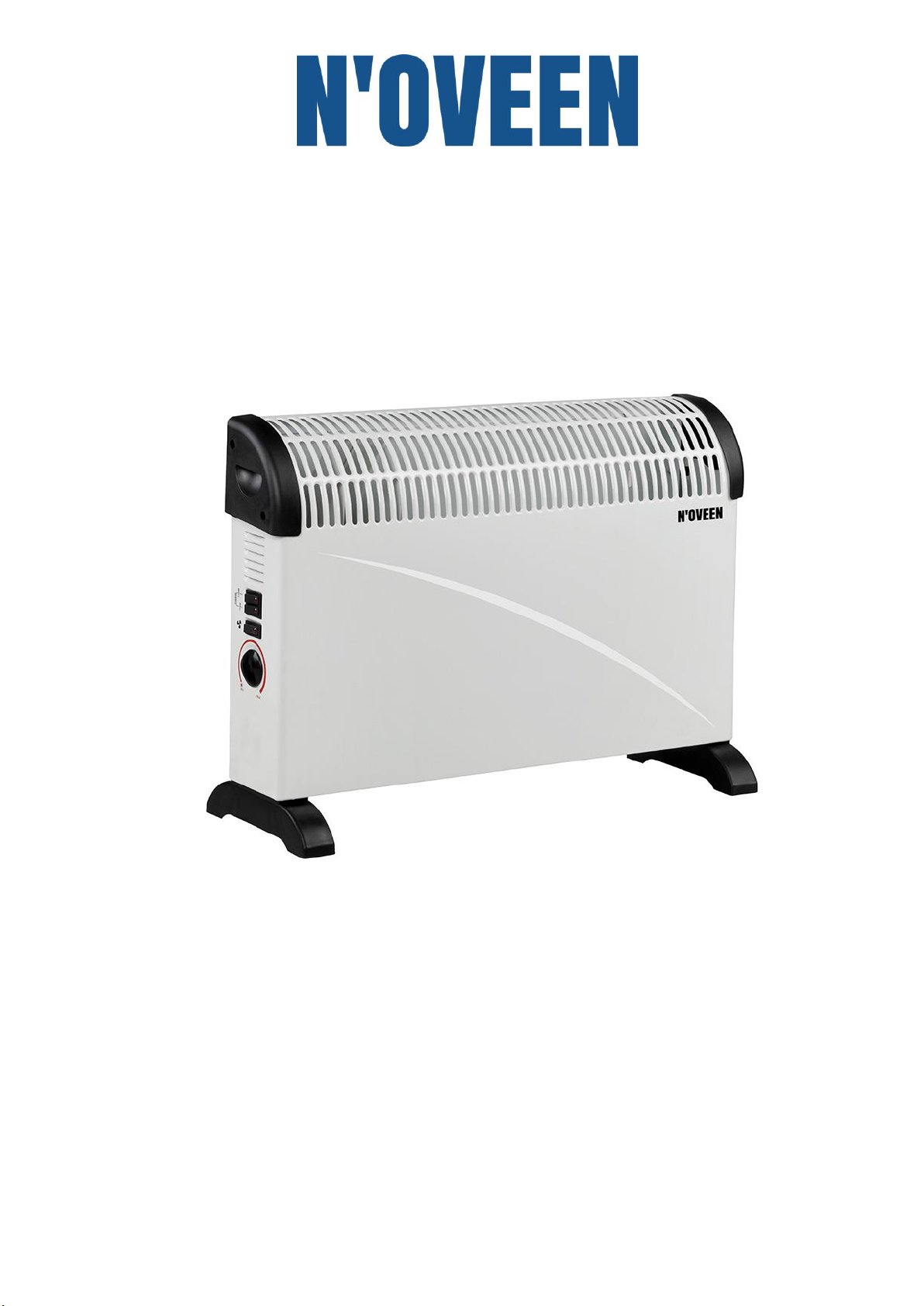

N'oveen CH-5000 User manual

GRZEJNIK KONWEKTOROWY

CH-5000 Turbo Fan

AC220～240 50-60Hz 2000W

INSTRUKCJA OBSŁUGI

PL –str. 1

EN –str. 5

DE –str. 8

POLSKI PL

WAŻNE: Przed użyciem konwektora przeczytaj niniejszą instrukcję. Zachowaj tę instrukcję

w celu późniejszego wykorzystania.

MONTAŻ URZĄDZENIA

Przed użyciem konwektora, nóżki (zamieszczone oddzielnie w kartonie),

muszą zostać zamontowane na urządzeniu -przymocowane do podstawy

za pomocą 4 śrub (w zestawie). Upewnij się, że nóżki są prawidłowo

umieszczone w kształtownikach w dolnej części konwektora.

INSTRUKCJA BEZPIECZEŃSTWA (należy przeczytać przed uruchomieniem

konwektora)

1. Nie używaj grzejnika, dopóki nóżki nie są prawidłowo zamontowane.

2. Upewnij się, że gniazdko elektryczne, do którego podłączony jest grzejnik, jest zgodne z

etykietą znamionową grzejnika i jest uziemione.

3. Przewód zasilający należy trzymać z dala od gorącego korpusu nagrzewnicy.

4. Ostrzeżenie: Nie używaj grzejnika w najbliższym otoczeniu wanny, prysznica lub basenu.

5. Ostrzeżenie: W celu uniknięcia przegrzania nie należy zakrywać grzejnika.

6. Tylko do użytku w pomieszczeniach.

7. Nie umieszczać grzejnika na dywanach o bardzo wysokim włosiu.

8. Upewnij się, że grzejnik jest umieszczony na stabilnej powierzchni.

9. Nie stawiaj grzejnika blisko zasłon lub mebli w celu uniknięcia zagrożenia pożarowego.

10. Nie wkładaj żadnych przedmiotów przez wylot ciepła lub kratkę powietrzną grzejnika.

11. Nie używać nagrzewnicy w pomieszczeniach, w których przechowywane są łatwopalne

ciecze lub gdzie mogą występować łatwopalne opary.

12. Zawsze odłączaj grzejnik podczas przenoszenia z jednego miejsca do drugiego.

13. Ostrzeżenie: Jeśli przewód zasilający jest uszkodzony, musi on zostać wymieniony

przez producenta lub jego przedstawiciela serwisowego lub wykwalifikowaną osobę w celu

uniknięcia zagrożenia.

14. Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o

ograniczonych zdolnościach fizycznych, zmysłowych lub umysłowych albo o braku

doświadczenia i wiedzy, chyba że zostały poddane nadzorowi lub instrukcji dotyczącej

korzystania z urządzenia lub osoby odpowiedzialnej za ich bezpieczeństwo.

15. Dzieci powinny być nadzorowane w celu zapewnienia, że nie bawią się urządzeniem.

OBSŁUGA GRZEJNIKA

Uwaga: Gdy grzejnik zostanie włączony po raz pierwszy lub gdy jest włączony po dłuższym

okresie nieużytkowania, może emitować zapach i opary. Po krótkim czasie objawy te

znikną.

- Wybierz odpowiednią lokalizację na umieszczenie grzejnika, biorąc pod uwagę powyższe

instrukcje bezpieczeństwa.

- Włóż wtyczkę do odpowiedniego gniazdka.

- Obróć pokrętło termostatu w kierunku zgodnym z ruchem wskazówek zegara do wartości

maksymalnej.

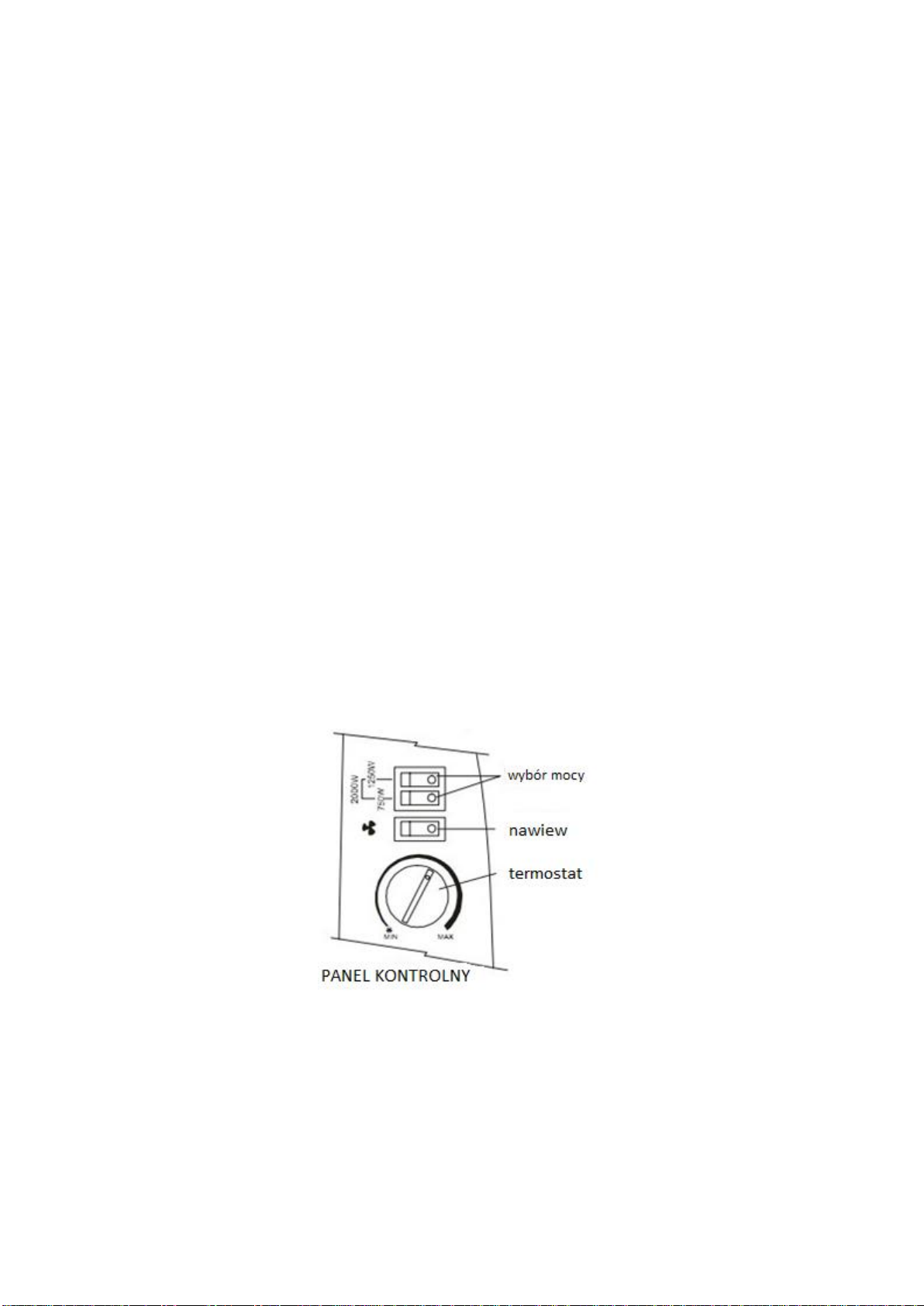

- Włącz elementy grzewcze za pomocą przełączników na panelu bocznym. Po włączeniu

elementów grzejnych na przełącznikach zapalą się kontrolki. W celu uzyskania

maksymalnej mocy cieplnej oba przełączniki powinny być włączone.

- Po osiągnięciu pożądanej temperatury w pomieszczeniu, pokrętło termostatu należy

obracać powoli w kierunku przeciwnym do ruchu wskazówek zegara, dopóki termostat wyda

dźwięk "kliknięcia:, a lampki na przełącznikach elementów nie będą już widoczne. Grzejnik

będzie utrzymywać temperaturę powietrza w pomieszczeniu według ustawionej

temperatury, automatycznie włączając się i wyłączając.

Model CH-5000 zawiera również wewnętrzny wentylator, który można włączać niezależnie

od elementów grzejnych.

Działanie wentylatora: działa on za pomocą przełącznika z symbolem wentylatora.

Wentylator działa tylko z termostatem w pozycji włączonej i może być używany, gdy

elementy grzejne są włączone, aby wydmuchiwać ciepłe powietrze do pomieszczenia.

W ciepłych pomieszczeniach wentylator może być używany z wyłączonymi elementami

grzejnymi, aby wdmuchiwać chłodne powietrze do pomieszczenia.

CZYSZCZENIE GRZEJNIKA

Zawsze odłączaj wtyczkę z gniazdka i pozostaw urządzenie do schłodzenia przed

czyszczeniem.

Oczyść zewnętrzną powierzchnię grzejnika, wycierając ją wilgotną ściereczką i przetrzyj

suchą szmatką.

Nie używaj detergentów ani materiałów ściernych i nie pozwól, aby woda dostała się do

grzejnika.

PRZECHOWYWANIE GRZEJNIKA

Jeśli grzejnik nie jest używany przez długi czas, powinien być chroniony przed kurzem i

przechowywany w czystym, suchym miejscu.

ENGLISH EN

IMPORTANT Read these instructions fully before using the heater. Retain these instructions

for future reference.

ASSEMBLY OF THE HEATER

Before using the heater，the feet（supplied separately in the cartoon，must

be fitted to the unit. These are to be attached to the base of the heater using

the 4 self-tapping screws provided，taking care to ensure that they are

located correctly in the bottom ends of the

heater side moldings.

SAFETY INSTRUCTIONS (to be read before operating the heater)

1. Do not use the heater unless the feet are correctly attached.

2. Ensure the power supply to the socket into which the heater is plugged is in accordance

with the rating label on the heater and that the socket is earthed.

3. Keep the power cord away from the hot body of the heater.

4. Warning：Do not use this heater in the immediate surroundings of a bath，a shower or a

swimming pool.

5. Warning：In order to avoid overheating ，do not cover the heater.

6. Indoor use only.

7. Do not place the heater on carpets having a very deep pile.

8. Always ensure that the heater is placed on a firm level surface.

9. Do not place the heater close to curtain or furniture in order to avoid a fire hazard.

10. Warning：heater is not located immediately below a socket-outlet.

11. Do not insert any object through the heat outlet or air grilles of the heater.

12. Do not use the heater in areas where flammable liquids are stored or where flammable

fumes may be present.

13. Always unplug the heater when moving it from one location to another.

14. Warning：If the supply cord is damaged，it must be replaced by the manufacturer，its

service agent or a similarly qualified person in order to avoid a hazard.

15. This appliance is not intended for use by persons（including children）with reduced

physical，sensory or mental capabilities，or lack of experience and knowledge，unless

they have been given supervision or instruction concerning use of the appliance or a person

responsible for their safety.

16. Children should be supervised to ensure that they do not play with the appliance.

OPERATION OF THE HEATER

Note：It is normal when the heaters are turned on for the first time or when they are turned

on after having been used for a long period of time the heaters may emit some smell and

fumes.This willdisappear when the heater has been on a short while.

Choose a suitable location for the heater，taking into account the safety instructions above.

Insert the plug of the heater into a suitable socket.

Turn the thermostat knob fully in a clockwise directions to the maximum setting.

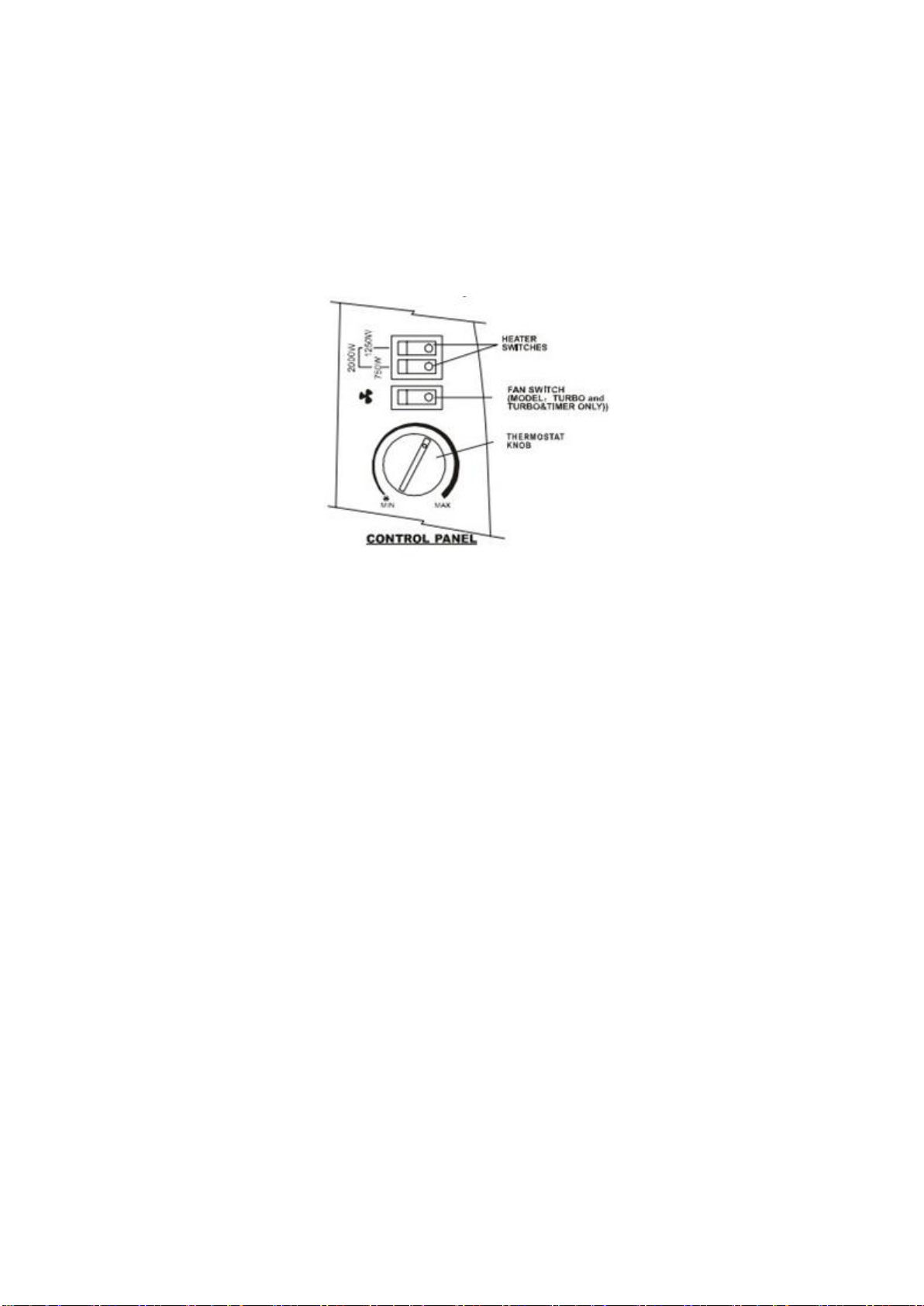

Turn on the heating elements by means of the rocker switches on the side panel.When the

heating elements are on the switches will illuminate.For maximum heat output both switches

should be on.

When the desired room temperature has been reached，the thermostat knob should be

turned slowly anti-clockwise until the thermostat is heard to click off and the lights on the

elements switches are seen to go out.After this the heater will keep the air temperature in

the room at the set temperature by switching on and off automatically.

CH-5000 also incorporates an internal fan，which can be switched on independent of the

heating elements.

Fan Operation: This is operated by means of the switch with the fan symbol along side

it.The fan will only operate with the thermostat in the “on”position and can be used when the

heating elements are “on” to blow warm air into the room.

In warm conditions the fan can be used with the heating elements “off” to blow cool air into

the room.

CLEANING THE HEATER

Always un-plug the heater from the wall socket and allow it to cool down before cleaning.

Clean the outside of the heater by wiping with a damp cloth and buff with a dry cloth.

Do not use any detergents or abrasives and do not allow any water to enter the heater.

STORING THE HEATER

When the heater is not used for long period of time it should be protected from dust and

stored in a clean dry place.

Deutsch DE

WICHTIG Die vorliegende Bedienungsanleitung vor der Nutzung des Gerätes bitte

aufmerksam lesen und anschließendgriffbereit aufbewahren.

ZUSAMMENBAU DES HEIZGERÄTES

Vor der Verwendung des Heizers müssen die Sockelfüße (liegen der Verpackung separat

bei) am Gerät angebracht werden. Diese werden mit Hilfe der 4 beigefügten

Blechschrauben an der Unterseite des Gerätes angebracht. Achten Sie bitte auf

zuverlässige Befestigung an den unteren Enden der Seitenwandverkleidung.

SICHERHEITSANWEISUNGEN (vor der Benutzung bitte lesen)

1. Benutzen Sie den Heizkörper erst, nachdem die Füße korrekt angebracht sind.

2. Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie, ob die auf dem

Typenschild des Gerätes angegebene Spannung der Spannung Ihres Stromnetzes

entspricht und dass die Steckdose geerdet ist.

3. Das Anschlusskabel von den heißen Oberflächen des Gerätes fern halten.

4. Achtung: Dieses Heizgerät nicht in unmittelbarer Nähe einer Badewanne, einer

Dusche oder eines Schwimmbeckens benutzen.

5. Achtung: Zur Vermeidung einer Überhitzung den Heizer nicht bedecken.

6. Nur für den Gebrauch in trockenen Wohnräumen geeignet.

7. Stellen Sie den Heizer nicht auf Teppichen mit sehr hohem Flor auf.

8. Stellen Sie sicher, dass das Heizgerät immer auf festem, ebenem Untergrund steht.

9. Das Aufstellen des Heizgerätes in unmittelbarer Nähe von Gardinen oder Möbeln

kann zu einem Brand führen.

10. Achtung: Das Heizgerät nicht unterhalb einer Wandsteckdose betreiben.

11. Stecken Sie keine Gegenstände in die Gitter für Luftein- und Luftauslass des Gerätes.

12. Verwenden Sie das Gerät nicht in Räumen, in denen Benzin, Farben oder andere

entflammbare Flüssigkeiten gelagert werden oder deren Dämpfe präsent sind.

13. Ziehen Sie immer den Netzstecker, bevor Sie den Standort des Heizkörpers

verändern.

14. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den

Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt

werden, um Gefährdungen zu vermeiden.

15. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels

Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden

durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr

Anweisungen, wie das Gerät zu benutzen ist.

16. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät

spielen

17. Dieses Geräte könnten von Kindern ab 8 jahren und darüber und von Personen mit

verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an

Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder

bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus

resultierenden Gefahren verstanded haben.Kinder düfen nicht mit dem Gerät spielen.

Reinigung und BenutzerWartung dürfen nicht durch Kinder ohne Beaufsichtigung

durchgeführt werden.

18. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig

überwacht.

19. Kinder ab 3 Jahren und jünger als 8 Jahren dürfen das Gerät nur ein- und

ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs

des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden

haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert

oder installiert ist. Kindern ab 3 Jahren und als 8 Jahren dürfen nicht den Stecker in

die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder

nicht die Wartung durch den Benutzer durchführen.

20. VORSICHT - Einige Teile des Produkts könen sehr heiß werden und Verbrennungen

verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige

Personen anwesend sind.

INBETRIEBNAHME DES HEIZGERÄTES

Hinweis：Sollte der Heizkörper bei der ersten Verwendung oder beim Einschalten nach

längerer Lagerung einen unangenehmen Geruch oder etwas Rauch abgeben, so ist das

normal und lässt nach, wenn das Gerät einige Zeit in Betrieb ist.

Konvektor mit Thermostat und Lüfter CH-500

Die obigen Anweisungen für Modell CH-500 gelten ebenfalls für das Modell CH-500.

Modell CH-500 enthält zudem einen eingebauten Lüfter, der unabhängig von den

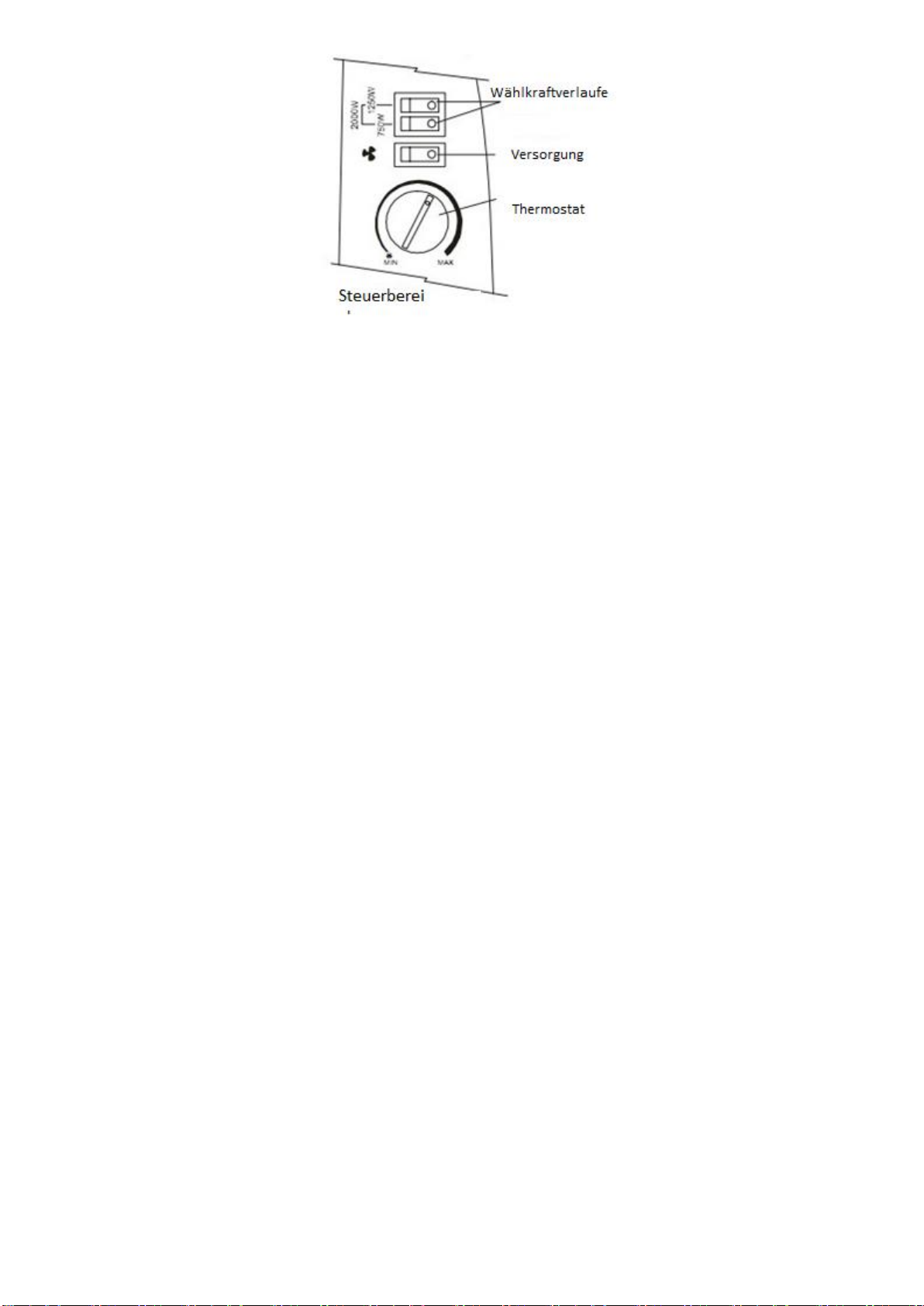

Heizelementen eingeschaltet werden kann. Lüfter-Betrieb:- Der Lüfter wird anhand des

Schalters mit dem Lüftersymbol bedient. Das Gebläse wird nur mit eingeschaltetem

Thermostat betrieben und kann mit zusätzlich eingeschalteten Heizelementen dazu benutzt

werden, warme Luft in den Raum zu blasen. An warmen Tagen kann das Gebläse bei

ausgeschalteten Heizelementen dazu verwendet werden, kühle Luft in den Raum zu blasen

Table of contents

Languages:

Other N'oveen Heater manuals

N'oveen

N'oveen PTC09 User manual

N'oveen

N'oveen FH03 User manual

N'oveen

N'oveen CH3300 User manual

N'oveen

N'oveen CH7100 User manual

N'oveen

N'oveen HC2100 LCD User manual

N'oveen

N'oveen PTC10 User manual

N'oveen

N'oveen HC1500 User manual

N'oveen

N'oveen CH9099 User manual

N'oveen

N'oveen SMART PTC2000 User manual

N'oveen

N'oveen OH9 Quick guide

N'oveen

N'oveen PTC05 User manual

N'oveen

N'oveen FH11 User manual

N'oveen

N'oveen HC3299 WiFi User manual

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
