Motorline professional WING400 User manual

Motores de Braços WING300/400/600 (PT)

Motores p/ Puertas de 2 Hojas WING300/400/600 (ES)

Swing Gate Operator WING300/400/600 (EN)

V (Volts)

(PT) Medida Folha - (ES) Medida Hoja - (EN) Leaf Measure

(PT) Peso Folha - (ES) Peso Hoja - (EN) Leaf weight

(PT) Prot. Térm. - (ES) Prot. Térm. - (EN) Therm. Prot.

(PT) Temp. Func. - (ES) Temp. Func. - (EN) Work. Temp.

R.P.M.

230 230 230

350 350 350

1.5 1.5 1.5

8 uF 8 uF 8 uF

2.5Mts max. 4.0Mts max. 5.0Mts max.

250Kgs max. 250Kgs max. 250Kgs max.

150º C 150º C 150º C

>-25ºC;<75ºC >-25ºC;<75ºC >-25ºC;<75ºC

1400 1400 1400

Motores de Braços WING300/400/600 (PT)

Motores p/ Puertas de 2 Hojas WING300/400/600 (ES)

Swing Gate Operator WING300/400/600 (EN)

INSTALAÇÃO: POSICIONAMENTO

INSTRUÇÕES DE MONTAGEM DO MOTOR

A Tab. 01

Fig. 03

INSTALAÇÃO: FIXAÇÃO

ATENÇÃO: C Fig. 01

A Fig. 04

Fig. 05

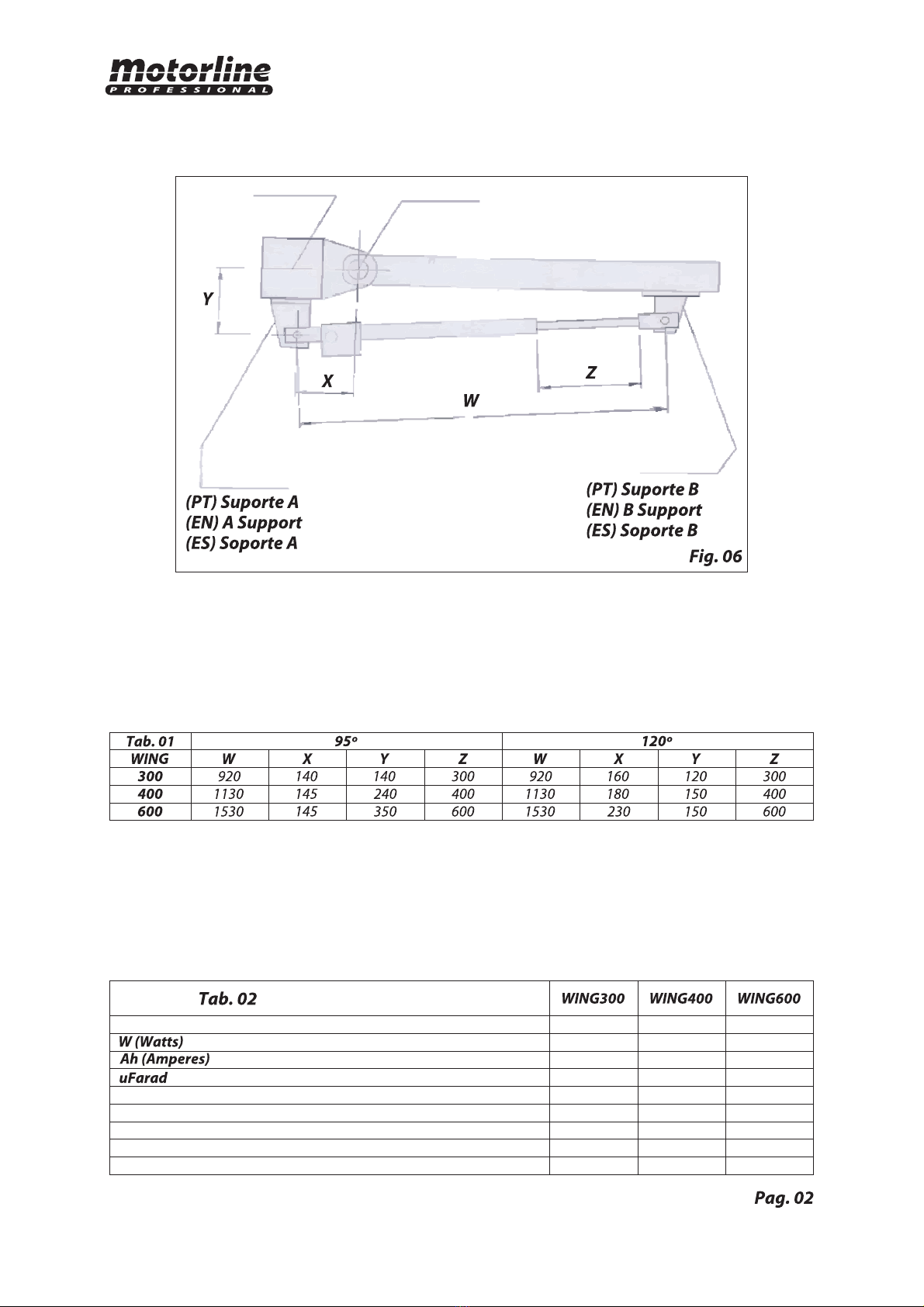

COTAS A RESPEITAR NA MONTAGEM DO MOTOR

Tab. 01 Fig. 06 A

A sua porta de entrada pode ser pesada ou leve, rígida ou flexível, de madeira, ferro, ou plástico: o automatismo aceita e adapta-se a qualquer

destas versões, desde que cada folha não ultrapasse 250Kgs de peso e 5Mts de comprimento.

Antes de proceder à instalação, é importante verificar a perfeita rotação da porta de entrada nos respectivos pinos e verificar a sua

lubrificação. Esta operação é importante para que os motores funcionem na perfeição.

1.1 - Fixe ao lado da folha no pilar o suporte (grande) de acordo com a : cotas a respeitar. Lembre-se da inclinação final (ver NOTA

acima);

1.2 - Fixe o motor ao suporte com um parafuso;

1.3 - Faça sair a haste , desapertando-a até ao fim do seu curso;

1.4 - ;

1.5 - Fixe o suporte (pequeno) no furo do terminal do motor; apoie à travessa da folha e aperte. Lembre-se da inclinação (ver NOTA acima);

1.6 - Repita as operações enumeradas para a outra folha da Porta;

1.7 - Posicione os batentes mecânicos na abertura e no fecho ( )

Quando se abre e fecha a folha, o curso NUNCA pode ser usado na totalidade: coloque um batente mecânico na abertura e outro no fecho de

forma a que o portão encoste ao mesmo antes do curso terminar.

para o bloqueio e desbloqueio manual das folhas (desactivação e activação do sem-fim), actue no desbloqueio ( )

utilizando a chave fornecida.

Se o seu pilar for em ferro, solde o suporte conforme , ou:

- Marque os furos do suporte

- Perfure com uma ponta de 10mm de diâmetro

- Roscas de M10

- Fixe com parafusos de aço M10

Se o seu pilar for em alvenaria ( ), execute as seguintes operações:

- Marque os furos do suporte

- Perfure com uma ponta de 12mm de diâmetro

- Insira a bucha de expansão e aperte

Uma vez escolhido o ângulo de abertura (95º-120º), seguir as medidas indicadas na (ver também ) para a fixação do suporte .

NOTA: Fig. 02

quando instalar o motor deve cumprir com a inclinação mostrada na : o redutor deve ser inclinado cerca de 1 grau.

Aperte a haste uma volta completa (360º)

Motores de Braços WING300/400/600

Português

DECLARAÇÃO DE CONFORMIDADE CE

(Equipamento de baixa tensão, compatibilidade electromagnética)

A firma STATEUROP, com sede na Rua do Sobreiro, Lugar do Pinheiro, Rio Côvo St.ª Eugénia, Apartado

5018EC, 4754-908, BARCELOS, PORTUGAL, na qualidade de vendedor responsável na área Económica Europeia dos

motores de braços WING300/400/600, declara que os mesmo foram desenhados de acordo com as seguintes

directivasdaComunidadeEuropeia:

-Ref.ªn.º2006/95/CE-Equipamentoeléctricodebaixatensão;

-Ref.ªn.º89/336/CEE-Compatibilidadeelectromagnética.

Referência aos regulamentos ou especificações técnicas, ou partes das mesmas, usadas para esta

declaraçãodeconformidade:

- Norma de harmonização n.º EN 60335-1, Edição 1994, Parte 1 - Controlos automáticos eléctricos para

casasesimilares;

- Norma de harmonização n.º EN 55014-1, Edição 2000/A1, 2001/A2, 2002, Parte 1 - Requisitos para

dispositivosparacasa,ferramentaseléctricaseinstrumentossimilares-Parte1:Emissões;

- Norma de harmonização n.º EN 55014-2, Edição 1997/A1, 2001, Parte 2 - Requisitos para dispositivos para

casa,ferramentaseléctricaseinstrumentossimilares-Parte2:Imunidade;

- Norma de harmonização n.º EN 61000-3-2, Edição 2000 - Limite para harmónica; Limite para emissões

harmónicasdecorrente(equipamentocomentradadecorrentedeaté16Aporfase);

- Norma de harmonização n.º EN 61000-3-3, Edição 1995 + A1, 2001 - Limitação de flutuação/oscilação de

voltagemnossistemasdebaixatensãoparaequipamentocomentradadecorrentedeaté16A.

Motores de Braços WING300/400/600

Português

Pag. 04

Motores p/ Puertas de 2 Hojas WING300/400/600

Español

INSTALACIÓN: COLOCACIÓN

NOTA: Fig. 02

INSTRUCCIONES DE LA INSTALACIÓN DEL OPERADOR

A Tab. 01

Fig. 03

INSTALACIÓN: FIJACIÓN

ATENCIÓN: C Fig. 01

A Fig. 04

CUOTAS A RESPETAR AL MONTAR EL AUTOMATISMO

Tab. 01 Fig. 06 A

La puerta puede ser pesada o ligera, rígida o flexible, de madera, hierro, o plástico: el automatismo acepta y se adapta a cualquiera de estas

situaciones, mientras cada hoja no exceda 250Kgs de peso y 5Mts de ancho.

Antes de proceder con la instalación, es importante verificar la perfecta rotación de la puerta en los respectivos cerrojos y verificar su

lubricación. Esta operación es importante para el funcionamiento perfecto del automatismo.

al instalar el automatismo, debe cumplir con la inclinación demostrada en la : el reductor debe ser inclinado cerca de 1 grado.

1.1 - Fije lo soporte (grande) al pilar por el lado de la hoja según la : cuotas a respetar. Tenga presente la inclinación final (consulte la

NOTA arriba);

1.2 - Fije el automatismo al soporte con un tornillo;

1.3 - Haga salir el asta hasta lo final del curso;

1.4 - Apriete el asta una vuelta completa (360º);

1.5 - Fije lo soporte (pequeño) en el hoyo del terminal del automatismo, apoye a la traviesa de la hoja y aprete. Tenga presente la inclinación

final (consulte la NOTA arriba);

1.6 - Repita las instrucciones anteriores para la otra hoja;

1.7 - Posicione los batientes mecánicos en la abertura y cierre ( ).

Cando la hoja abre y cierra, NUNCA debe usar totalmente el corzo del automatismo: coloque un batiente mecánico en la abertura y otro en el

cierre, de modo que la hoja llegue al mismo antes de agotar lo corzo.

para bloqueo y desbloqueo manual de las hojas (desactivación y activación del "sin fin"), ruede lo desembrague ( ), con la

llave suministrada.

Si el pilar es hecho en hierro, suelde el soporte según lo demostrado en la , o:

- marque los hoyos del soporte en el pilar;

- perfore con una broca de 10mm en las marcas;

- coloque hilos de rosca M10

- aprete lo soporte con tornillos de acero M10

Si el pilar es de albañilería (Fig. 05), haga las siguientes operaciones:

- marque los hoyos del soporte en el pilar;

- perfore con una broca de 12mm en las marcas;

- insira la buja de expansión e aprete lo soporte

Una vez elegido el ángulo de abertura (95º-120º), siga las medidas indicadas en la (mire también ) para fijar lo soporte .

Pag. 05

DECLARACIÓN DE CONFORMIDAD CE

(Equipamiento de baja tensión, compatibilidad electromagnética)

La firma STATEUROP, con sede en Rua do Sobreiro, Lugar do Pinheiro, Rio Côvo St.ª Eugénia, Apartado

5018EC, 4754-908, BARCELOS, PORTUGAL, en la calidad de vendedor responsable en la área Económica Europea de

los motores para puertas de 2 hojas WING300/400/600, declara que esos fueron diseñados según las siguientes

directivasdelaComunidadEuropea:

-Ref.ªn.º2006/95/CE-Equipamientoeléctricodebajatensión;

-Ref.ªn.º89/336/CEE-Compatibilidadelectromagnética.

Referencia a las regulaciones o especificaciones técnicas, o partes de las mismas, usadas para esta

declaracióndeconformidad:

- Norma de armonización n.º EN 60335-1, Edición 1994, Parte 1 - Controles automáticos eléctricos para

casasesimilares;

- Norma de armonización n.º EN 55014-1, Edición 2000/A1, 2001/A2, 2002, Parte 1 - Requisitos para

dispositivosparacasa,herramientaseléctricasyinstrumentossimilares-Parte1:Emisiones;

- Norma de armonización n.º EN 55014-2, Edición 1997/A1, 2001, Parte 2 - Requisitos para dispositivos para

casa,herramientaseléctricasyinstrumentossimilares-Parte2:Inmunidad;

- Norma de armonización n.º EN 61000-3-2, Edición 2000 - Limite para harmónica; Limite para emisiones

harmónicasdecorriente(equipamientoconentradadecorrientedehasta16Aporfase);

- Norma de armonización n.º EN 61000-3-3, Edición 1995 + A1, 2001 - Limitación de fluctuación/oscilación

devoltajeenlossistemasdebajatensiónparaequipamientoconentradadecorrientedehasta16A.

Motores p/ Puertas de 2 Hojas WING300/400/600

Español

Pag. 06

INSTALLATION: POSITIONING

NOTE: Fig. 02

INSTRUCTIONS OF OPERATOR'S INSTALLATION

A Tab. 01

Fig. 03

INSTALLATION: FIXING

ATTENTION: C Fig. 01

Fig. 04

Fig. 05

QUOTAS TO RESPECT WHEN MOUNTING THE OPERATOR

Tab. 01 Fig. 06 A

The gate can be heavy or light, rigid or flexible, wooden, iron, or plastic: the operator accepts and adapts to any of these situations, as long as

each leaf does not exceed 250Kgs of weight and 5Mts of length.

Before proceeding with installation, it is important to verify the gate's perfect rotation in the respective bolts and to verify its lubrication. This

operation is important for the operator’s perfect functioning.

when installing the operator, you must fulfil with the inclination shown in : the reducer must be inclined about 1 degree.

1.1 - Fix the support (big) to the pillar by the leaf's side according to : quotas to respect. Keep in mind the final inclination (see above

NOTE);

1.2 - Fix the operator with a screw to the support;

1.3 - Loose the rod until its course end;

1.4 - Tighten the rod a complete turn (360º);

1.5 - Fix the support (small) to the hole in the operator's terminal, and then fix it to the leaf. Keep in mind the final inclination (see above

NOTE);

1.6 - Repeat the previous enumerated instructions for the other leaf;

1.7 - Place mechanical jambs in both opening and shut ( ).

When opening and closing the leaf, NEVER use the whole course: place a mechanical jamb in the opening and another at the shut, so that the

leaf stops before the course's end.

to block and unblock the leaves manually (deactivation and activation of the “endless”), turn the unlock device ( ), using

the supplied key.

If the pillar is made of iron, weld the plate as shown in , or:

- Marks the holes of the plate;

- Drill 10mm diameter holes on the marks;

- Place M10 threads

- Fix with M10 steel screws

If the pillar is made of masonry ( ), do the following:

- Mark the holes

- Drill 12mm diameter holes

- Insert the expansion “bushing”and fix

Once chosen the opening angle (95º-120º), follow the measures in (see also ) to fix the support.

Swing Gate Operator WING300/400/600

English

Pag. 07

EC DECLARATION OF CONFORMITY

(Low voltage device, electromagnetic compatibility)

ThecompanySTATEUROP,withitsheadquartersinthe address Rua do Sobreiro, Lugar do Pinheiro, Rio Côvo

St.ª Eugénia, Apartado 5018EC, 4754-908, BARCELOS, PORTUGAL, as responsible vendor within the Community (or

European Economic area) for the swing gate openers WING300/400/600, declares that they were designed according

tothefollowingdirectivesoftheEuropeanCommunity:

-Ref.nr.2006/95/CE-Lowvoltageelectricequipment;

-Ref.nr.89/336/CEE-Electromagneticcompatibility.

Reference to the regulations or technical specifications, or part of them, used for this Declaration of

Conformity:

- Harmonized regulation nr. EN 60335-1, 1994 Edition, Part 1 -Automatic electrical controls for households

andsimilar;

- Harmonized regulation nr. EN 55014-1, Editions 2000/A1, 2001/A2, 2002, Part 1 - Requirements for

householdappliances,electrictoolsandsimilarapparatus:Emission;

- Harmonized regulation nr. EN 55014-2, Editions 1997/A1, 2001, Part 2 - Requirements for households

appliances,electrictoolsandsimilarapparatus:Immunity;

- Harmonized regulation nr. EN 61000-3-2, 2000 Edition - Limits for Harmonics; Limits for harmonic current

emissions(equipmentinputcurrentuptoandincluding16Aperphase);

- Harmonized regulation nr. EN 61000-3-3, 1995 + A1, 2001 Editions - Limitation of voltage fluctuation and

flickerinlow-voltagesupplysystemsforequipmentwithratedcurrentof16A.

Swing Gate Operator WING300/400/600

English

Pag. 08

This manual suits for next models

Table of contents

Languages:

Other Motorline professional Gate Opener manuals

Motorline professional

Motorline professional LINCE Series Use and care manual

Motorline professional

Motorline professional LINCE 300 User manual

Motorline professional

Motorline professional SPIN Use and care manual

Motorline professional

Motorline professional PERGOLA Operation and installation manual

Motorline professional

Motorline professional TELICA Use and care manual

Motorline professional

Motorline professional Gateway Control SLIDE 500 User manual

Motorline professional

Motorline professional KVM205 Instruction Manual

Motorline professional

Motorline professional LINCE 400 User manual

Motorline professional

Motorline professional MC62 Use and care manual

Motorline professional

Motorline professional Portugal MR65 Use and care manual

Motorline professional

Motorline professional MC50SC Instruction Manual

Motorline professional

Motorline professional MF2020 Operating manual

Motorline professional

Motorline professional PERSA 400 Use and care manual

Motorline professional

Motorline professional KFM Use and care manual

Motorline professional

Motorline professional J400 Use and care manual

Motorline professional

Motorline professional LINCE300 Use and care manual

Motorline professional

Motorline professional MC52 Instruction Manual

Motorline professional

Motorline professional KVM105 Operation and installation manual

Motorline professional

Motorline professional KVM205 Instruction Manual

Motorline professional

Motorline professional BRAVO500-50 Use and care manual

Motorline professional

Motorline professional LINCE400 Use and care manual

Motorline professional

Motorline professional JAG400 Use and care manual

Motorline professional

Motorline professional TELICA Use and care manual

Motorline professional

Motorline professional OL1500 Use and care manual

Popular Gate Opener manuals by other brands

Elite

Elite CSW200UL instruction manual

CAME

CAME FROG-PM4 installation manual

SOMFY

SOMFY FX230 installation manual

Aprimatic

Aprimatic ONDA 500 installation instructions

Turnstiles

Turnstiles FSW 900 manual

Erreka

Erreka BUL BL33 Quick installation and programming guide

Erreka

Erreka VULCAN S manual

Beninca

Beninca R1-2 WBV quick start guide

Erreka

Erreka VULCAN D user manual

Beninca

Beninca BOB5024 manual

AGA

AGA GATEMASTER 900 HD installation manual

Chamberlain

Chamberlain MotorLift HC280ML Mechanical installation

SOMFY

SOMFY Dexxo RTS Pro INSTALLATION INSTRUCTIONS-ILLUSTRATIONS

Cardin

Cardin BL Series manual

Westfalia

Westfalia 85 27 06 instruction manual

CAME

CAME F500 installation manual

Extel

Extel VERA quick guide

Comunello Automation

Comunello Automation ABACUS 220 Installation and user manual
