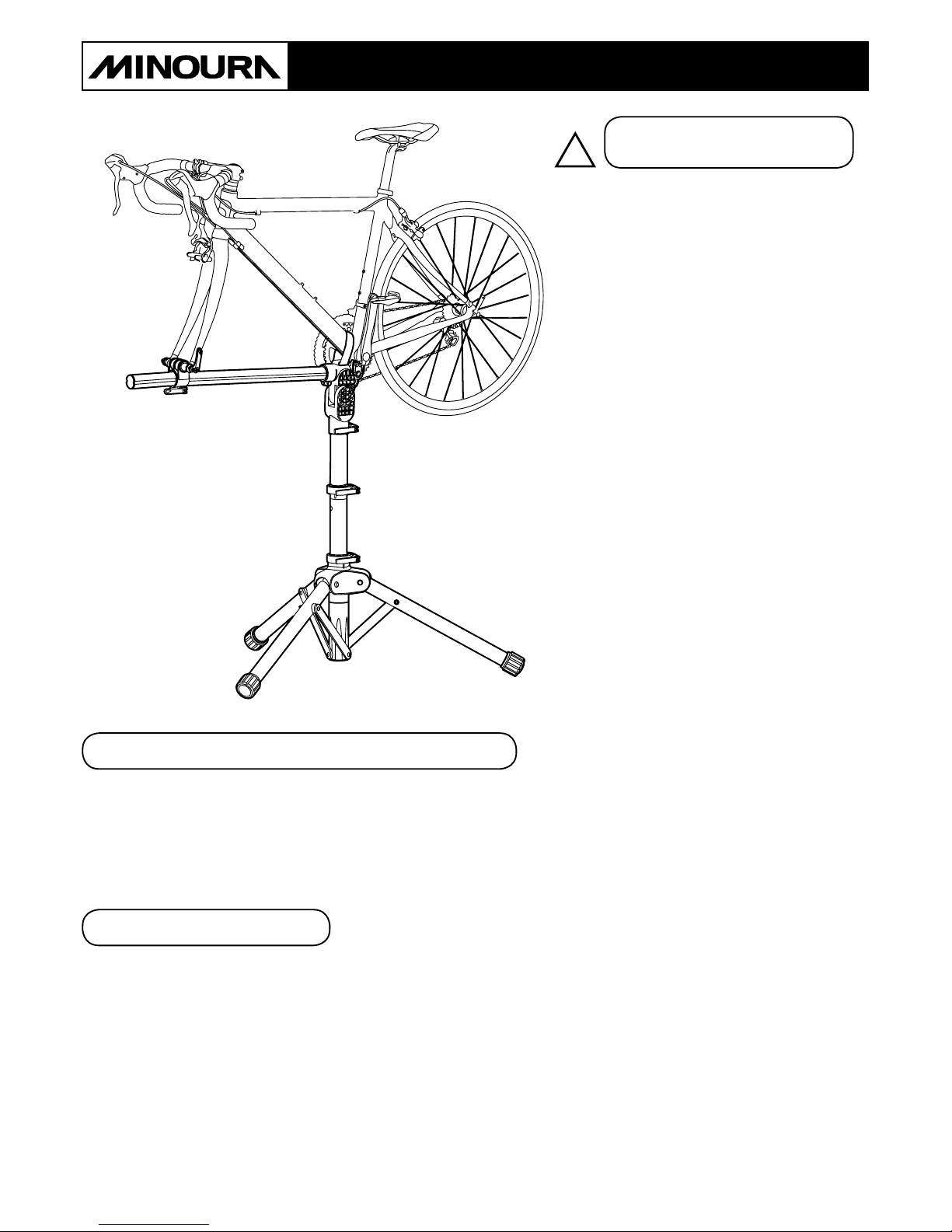

MINOURA RS-1600 User manual

Repair Stand

RS-1600

instructions manual / 取扱説明書

Important Notes

注意していただきたいこと

• For normal 2-wheel bicycle only.

通常の２輪自転車専用です。

• Read this instructions manual

carefully before use, and keep handy

at all times.

使用前にこの説明書をしっかりと読み，

常に手元に保管し参照してください。

• Maintain the balance by rotating the

bike position.

自転車の向きを変える際は，バランスに注意

して行なってください。

• For light maintenance only. Do not

apply too much force.

軽いメンテナンス用のスタンドです。あまり

力を入れた作業には向きません。

• No disassembling and modication

by yourself are allowed.

弊社の許可を受けない分解や改造は行なわな

いでください。

• Minoura offers 5-year limited warranty

for the original user who purchased

through authorized Minoura dealer in

brand-new condition only.

弊社では，正規販売店で新品状態で購入いた

だいた最初のユーザに限り，５年間の品質保

証を行なっています（消耗品を除く）。

For More Information / サポートが必要なときは

If you have any questions or need help, you should contact the dealer where you purchased

or the Minoura distributor in your country rst. Only when you cannot get enough service,

you can contact us. The distributor info is found on our web site.

もし何かわからないことがあった場合は，まずお買い求めになったショップにお問い合わせください。

もしそこで十分な情報やサービスを受けられない場合に限り，下記までお問い合わせください。

MINOURA Japan Headquarters MINOURA North America

(for ALL customers) (for U.S. residents only)

1197-1 Godo, Anpachi, Gifu 503-2305 Japan 1996 East Ave, Hayward, CA 94541

Phone: +81-584-27-3131 / Fax: +81-584-27-7505 Phone: 1-510-538-8599 / Fax: 1-510-538-5899

Mail: [email protected] Mail: [email protected]

Web: www.minoura.jp

株式会社　箕浦株式会社　深谷産業

〒 503-2305　岐阜県安八郡神戸町神戸 1197-1  〒 460-0015　名古屋市中区大井町 1-38

Phone (0584) 27-3131 / Fax (0584) 27-7505 Phone (052) 321-6571 / Fax (052) 332-3166

[email protected] / www.minoura.jp www.fukaya-sangyo.co.jp

Contact / お問い合わせ先

Made in Japan

A-1

A-4 A-5

A-7

A-6

A-2

A-3

P-1

P-2

P-3

P-4

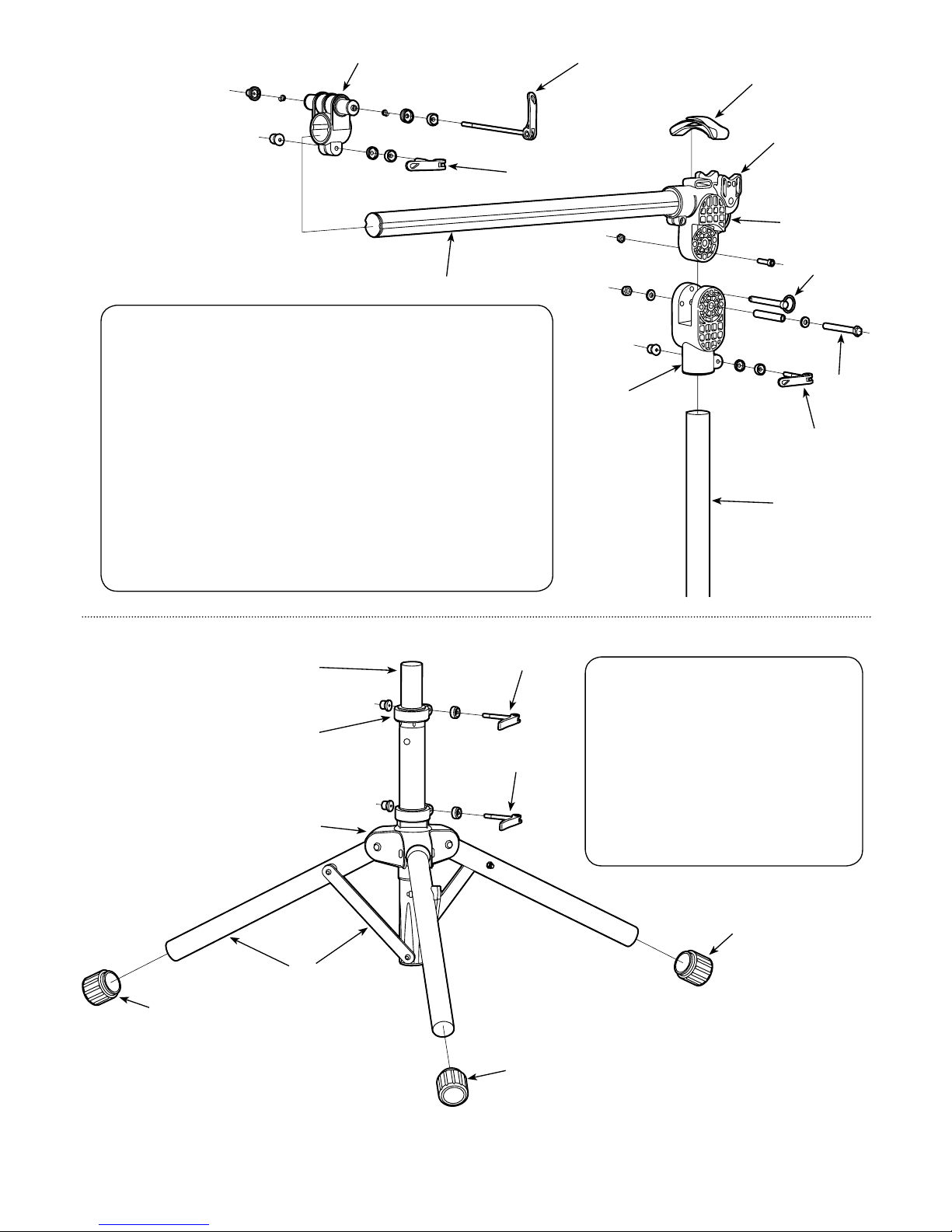

A-1: Arm / アーム

A-2: Arm Bracket / アームホルダ

A-3: Bottom Bracket Holder / ボトムブラケット受け

A-4: Front Fork Support / 前フォーク受け

A-5: Front Fork Quick Release / 前輪用クイック

A-6: Front Fork Support Skewer / 前フォーク受け用クイック

A-7: Velcro Strap / ベルクロテープ

P-1: Main Pillar / 支柱

P-2: Arm Base / アーム受け

P-3: Lock Pin / ロックピン

P-4: Arm Base Skewer / アーム受け用クイック

P-5: Pivot Pin / ピボットピン

P-5

P-1

L-5

L-6

L-7

L-8

L-5: Tripod Leg / 脚

L-6: Leg End Cap / ゴムキャップ

L-7: Tripod Bracket / 三脚ベース

L-8: Tripod Bracket Skewer /

三脚ベース用クイック

L-9: Main Pillar Bracket /

 支柱固定ブラケット

L-10: Main Pillar Bracket Skewer /

 支柱ブラケット用クイック

L-10

L-9

L-6

- Page 2 -

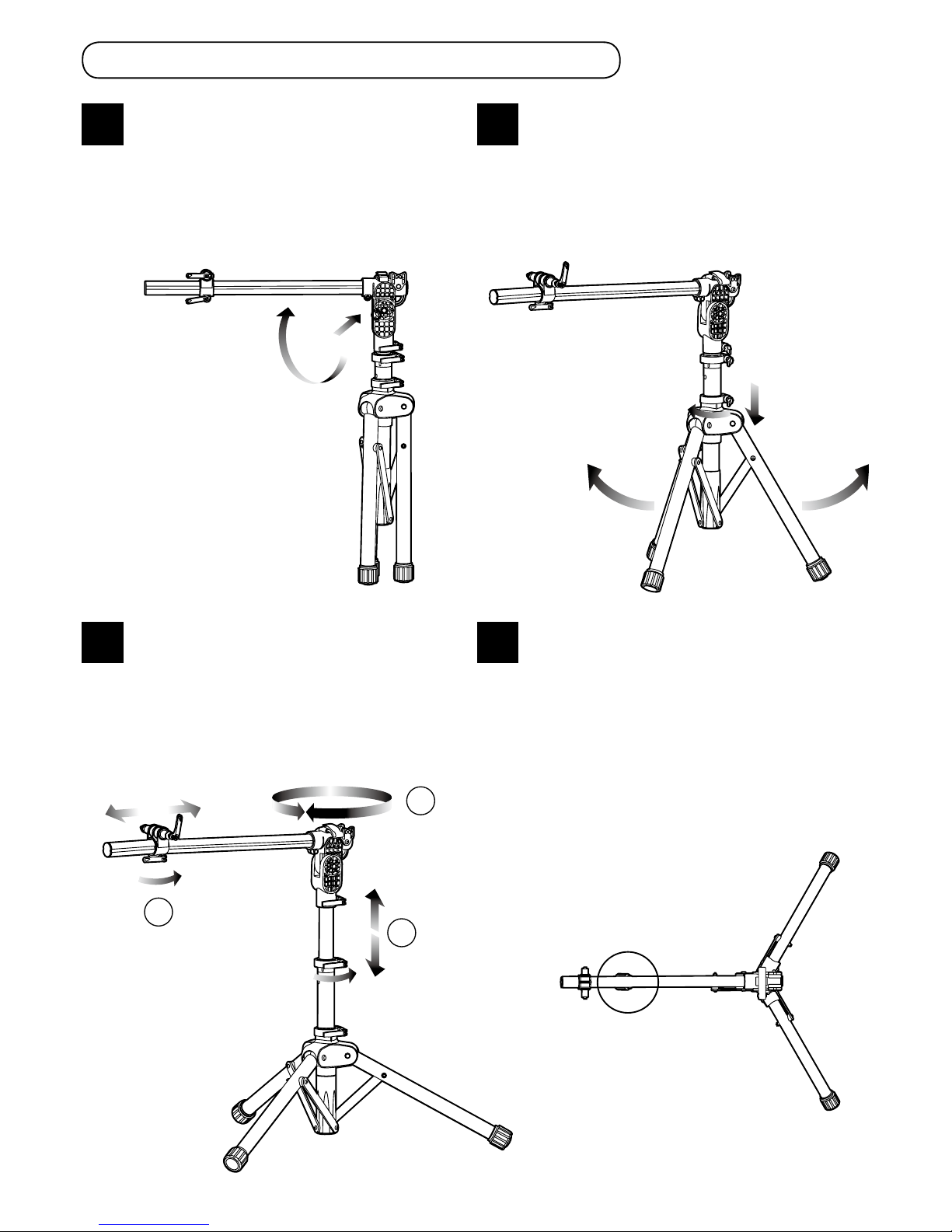

How To Setup Your RS-1600 / RS-1600 のセットのしかた

3 4

Remove the Lock Pin, and raise up the Arm.

Insert the Lock Pin in either hole on Arm Base.

ロックピンを引き抜きアームを持ち上げます。

起こし終わったらアーム受けのいずれかの孔

にピンを刺しておきます。

Loosen L-8 skewer, fully open the tripod legs

until Tripod Bracket touches the lower sleeve,

and tighten L-8 skewer again.

L-8 クイックを緩め，三脚ベースが下部の筒状

の部品に当たるまでいっぱいに開き，再び L-8

クイックを締めます。

A: Front Fork Support can move along the Arm

B: Arm is swivel fully 360 degrees

C: Stand height is adjustable

Ａ：前フォーク受けはホイールベースに合わせ

　　て，アーム上を自由に移動できます

Ｂ：アーム全体は 360°水平回転できます

Ｃ：支柱の高さは自由に調節できます

The Arm should align to either tripod leg in

order to maximize the stability when bike is on

RS-1600.

自転車搭載時の安定性を最大限に確保するた

め，アームの位置はいずれかの脚の真上に来る

ようにします。

- Page 3 -

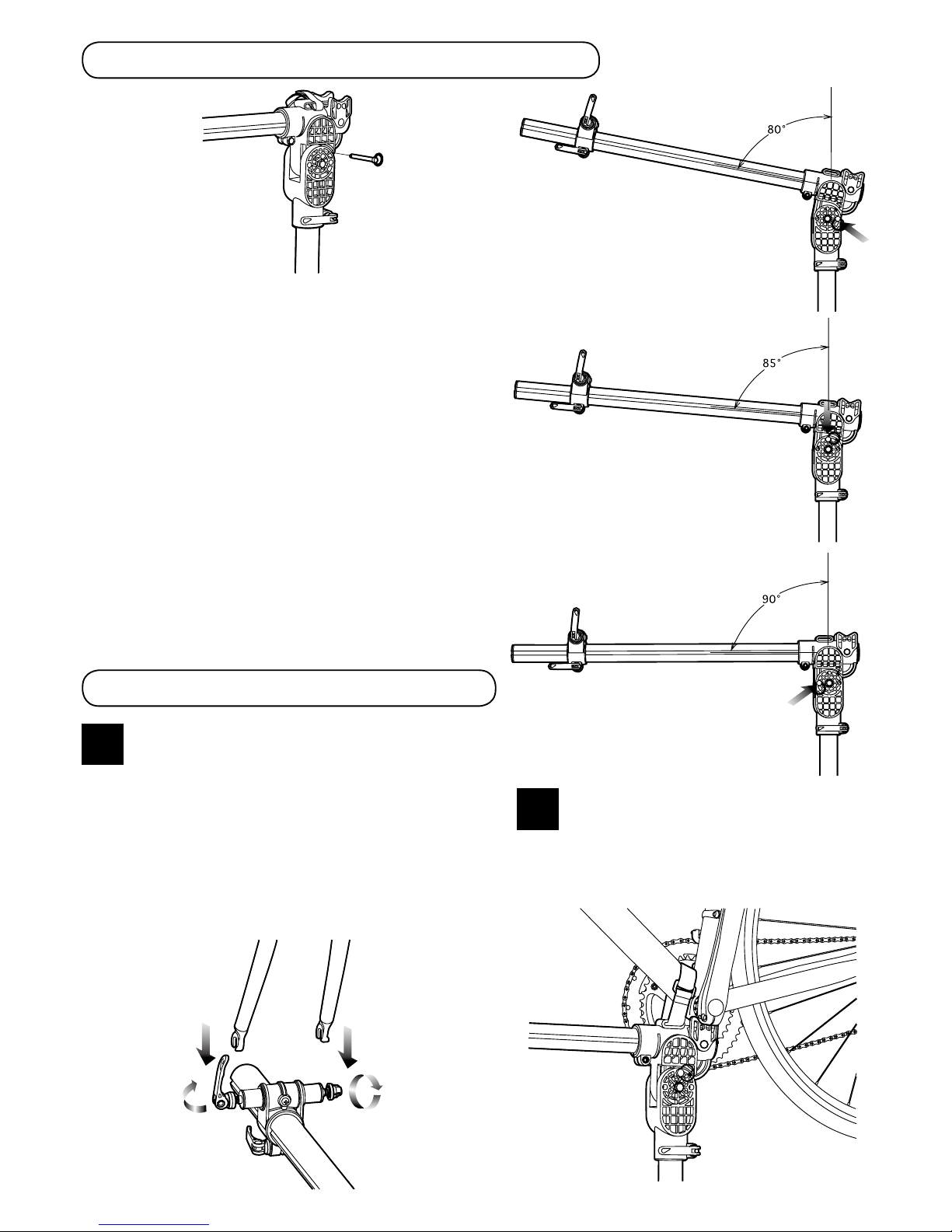

How To Adjust Arm Angle / アームの角度調整について

Arm angle is adjustable in 3 positions (80 / 85 / 90 degrees) by

changing the Lock Pin insertion point.

Insert the Lock Pin into the hole, micro-adjust the Arm angle.

When both holes come in same line, you can fully insert the

Lock Pin for securely locked.

The right side hole also works for locking the Arm when folded

down.

アームの角度はピンの差し込み位置によって３段階（80° /85°

/90°）に調節できます。

ピンを孔に差し込み，アームの角度を微調整します。

アームホルダとアーム受けとの２つの孔が同一線上に来たら，

ピンをしっかりと奥まで差し込み固定します。

右側の孔は，アームを折り畳んだ際に固定しておくためにも

使用できます。

Loosen A-6 skewer and place the bottom bracket

gently onto the Bottom Bracket Holder.

Loosen the Front Fork Support Skewer, clamp the

fork end, then lock both skewers.

前輪を外した自転車のボトムブラケット部を静か

にボトムブラケットの上に置きます。

前フォーク受けのクイックを緩め，フォーク先端

をしっかりと差し込んでからクイックを締め込み，

前フォーク受けをがたつきのない位置に調節して

から，A-6 クイックを締め込みます。

Tie-down the down-tube with the Velcro

Strap for better stability.

最後に安全のため，ベルクロテープを

ダウンチューブに巻き付けます。

- Page 4 -

How To Install Bike / 自転車のセットのしかた
