Midea MCHC70J72 User manual
本說明書的所有內容均已仔細檢查。如有印刷錯誤或誤解，可向本公司查詢。
註：產品若有技術改進，將會編進新版說明書中，恕不另行通知。產品外觀、顏色如有改動，以實物為準。
用户手册
抽油煙机
MCHC70J72
目錄
02
01
07
10
目錄
重要安全說明
04
產品規格
05
產品介紹
安裝方法
使用方法
11
14
15
15
16
清洁及保养
常見故障問題
商标，版权和法律声明
数据保护通知
处置及循环再用
感謝選用Midea產品！為確保客戶清楚安全使用方式及了解本產品的功能和特性，請於使用
本產品前詳細閱讀本使用說明書。
02
危险
电压警告
這標誌表示電壓對人的生命和健康有危險。
警告
這標誌表示有中度危險，如不避免，可能會導致死亡或嚴重傷害。
警告
這標誌表示有低度潛在危險，如不避免，可能會導致人員輕微或中等傷害。
注意
這標誌表示重要信息(例如財產損失)，但不表示危險。
指令
這標誌表示服務技術人員只能按照操作說明操作和維修本設備。
在使用/調試本機之前，請仔細閱讀這些操作說明，並將它們放在安裝現場或本機附近，以備以後使用!
預防措施
符号解释
重要安全說明
為免因不安全或不當使用本產品而造成不可預見的風險或人身傷害，請在使用本產品前細心閱讀本使
用手冊。另請在收貨時，仔細檢查包裝及產品，確保一切完好並操作無異常。若有任何損壞，請於購
買產品七天內聯絡本公司售後服務團隊或零售商／經銷商。
警告：為確保使用者人身安全，絕不允許擅自對本產品進行任何改裝，如發現用於其他用途而造成危
險，本公司有權不作維修保養。（有關保養條款細則可參閱保修卡或Midea HK官網。）
這標誌表示極易燃氣體對人的生命和健康有危險。
03
警告
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
使用說明適用於該設備的多個版本。 因此，您可能會找到不適用於您的特定設備的個別功能的描
述。
八歲或以上的小孩/ 感官與感知能力受限/ 缺乏相關知識或經驗人仕，均須在適當人員監督下安全
使用。未滿八歲的小孩均不建議獨自使用本產品，本機並非設計給運動、感官與感知能力受限或
缺乏相關知識或使用經驗的人（包括孩童）使用。
應監督兒童以避免將本產品當成玩具，電器及電源亦應存放在兒童無法接觸的地方。
如果電源線損壞，必須由製造商或其服務代理或具有類似資格的人員更換，以避免發生危險。
本設備僅出於功能目的包含接地連接。
抽油煙機與燃燒氣體或其他燃料的器具同時使用時，房間應有足夠的通風（不適用於僅將空氣排
回房間的器具）。
如果不按照說明進行清潔，會有火災風險。
不要在抽油煙機下燃燒。
注意：與烹飪器具一起使用時，可觸及部件可能會變熱。
不得將氣體排放到用於排放燃燒氣體或其他燃料的設備產生的煙霧的煙道中（不適用於僅將空氣
排放回房間的設備）。
灶台上的烹飪容器的支撐面與抽油煙機的最低部分之間的最小距離為 650 毫米 ( 部分型號距離可
以低於650mm，具體以尺寸圖和安裝圖為准)。
必須遵守有關空氣排放的規定。
該電器最多使用 4 個爐盤元件。
對於因不正確或不凖確的安裝而造成的任何損害，製造商概不負責。
檢查電源電壓是否與固定在機罩上的銘牌上的電壓相符。
對於 I 類電器，檢查家用電源是否保證充分接地。
通過最小直徑為 120 毫米的管道將抽氣機連接到排氣煙道。
煙道的路徑必須盡可能短。
不要將抽油煙機連接到帶有燃燒槽的排氣管道（鍋爐、壁爐等）。
如果燃氣灶的安裝說明規定了上述更大的距離，則必須考慮到這一點。
抽油煙機專為家庭使用而設計，可消除廚房異味。
切勿將抽油煙機用於設計用途以外的用途。
運行時切勿在引擎蓋下留下明火。
調整火焰強度使其僅指向鍋底，確保它不會吞沒器皿側面。
油炸鍋在使用過程中必須持續監控：過熱的油會起火。
抽油煙機及其過濾器應按說明定期清潔。
在進行任何維護工作之前，請關閉設備或從電源上拔下設備插頭。
使用濕布和中性液體清潔劑清潔引擎蓋。
產品規格
MCHC70J72产品型号
额定电压/频率
额定功率
照明灯功率
摩打功率
排煙管直径
风量
220V-240V~/50Hz
293 W
2×1.5 W
290 W
150 mm
產品尺寸(闊x高x深) 700×415×430 mm
800m3/h
04
产品介紹
05
组件
1
参考 数量
1
2.1
抽油煙机本体
1 下排气喉护盖
2.2 1 上排气喉护盖
3 1 排煙管
4 1 油杯
11
12
10
20
21
产品组件
10
参考 数量
7
11
螺丝 ( ST5 x 50 )
7牆塞
12 6 螺丝 ( ST4.2 x 9.5 )
20 1
21
抽油煙机固定支架
2排气喉护盖固定架
安装组件
数量
1使用说明书
2.2
2.1
21
21
21
20
10
12
12
11
4
1
10
11 3
06
产品尺寸
单位：mm
Min.
530mm Min.
530mm
600
700
405
430
150
415
415
415
415
390
400
700
697
430
289
306
304
287
MIN 812 - MAX 1190
07
A
B
C
80
250
130 130
250
80
60 21
20
10
10
12
10
11
11
11
60
1320-1700
926
530
730
910

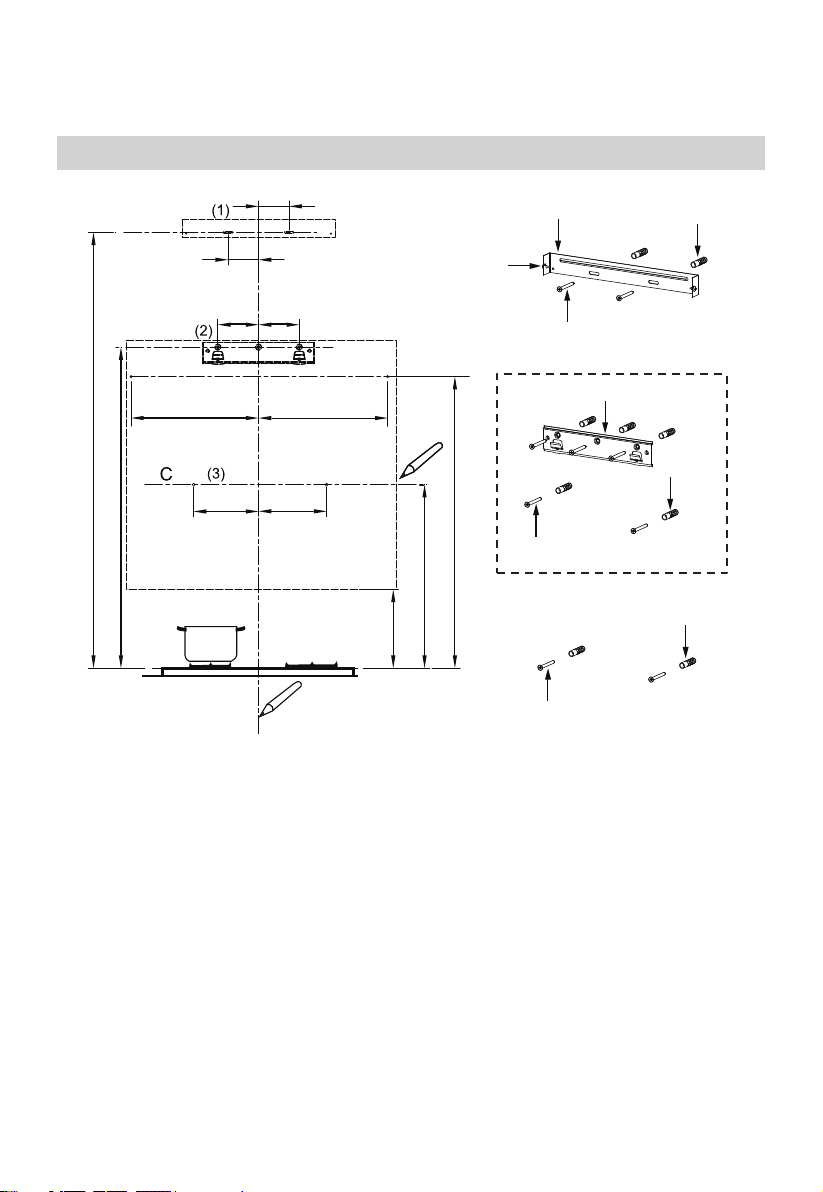

钻牆及固定支架
首先，请遵循以下步骤绘制
●
●
●
●
在要安装抽油煙机的区域中心，从天花板或上限垂直画一条垂直線。
在炉具上方1320-1700 mm位置画上水平線A。
在炉具上方926 mm以上位置画上水平線B。
在炉具上方730 mm (910mm 可选 )以上位置画上水平線C。
标记点
●
●
●
●
●
●
在水平線A上，距离垂直参考線右方60mm位置标记一个点（1）。
在另一侧重复动作，检查两个标记是否齐平。
在水平線B上，距离垂直参考線右方80mm位置标记一个点（2）。
在另一侧及垂直参考線重复次动作，检查三个标记是否齐平。
在水平線C上，距离垂直参考線右方130（250可选）mm位置标记一个点（3）。
在另一侧重复动作，检查两个标记是否处於同一水平線上。
安裝方法
(OPTIONAL)
Optional
08
固定支架
●
●
●
●
使用直径10mm钻头在标记点（1）（2）（3）钻孔。
将牆塞插进孔（1）（2）（3）。
用抽油煙机随机附的3颗螺丝（ST5x50）固定抽油煙机固定支架。
用抽油煙机随机附的2颗螺丝（ST5x50）固定煙囱固定支架。
●
●
●
●
掛上抽油煙机本体
正确 错误
打开面板。
使用随附的手柄卸下金属油脂过滤器。
将抽油煙机本体掛上支架。
让抽油煙机本体保持水平。
●
●
●
从抽油煙机本体内部，将螺丝（ST5x50）固定到点（3）的牆塞。
将过滤器装入抽油烟机。
关闭面板。
●
●
●
连接
在安装管道时，由安装人员选择使用Φ150或Φ120 mm柔性或刚性管道连接罩到煙囱。
ɸ120
ɸ150
管道式排气系统
要安裝Φ120 mm的排風連接，請將煙管接頭插入排風口。
將管道固定到位。
移除活性炭過濾器(如有)。
09
排气喉护盖安装
●将排气喉护盖固定架以抽油煙机随附的2颗螺丝（ST4.2 x 9.50 ）固定在
下排气喉护盖。
●将安装支架勾住抽油煙机，並用2颗螺丝（ST4.2 x 9.5 ）固定，确保它们牢固就位。
排气喉护盖只能装上抽油烟机。
下排气喉护盖
●
●
稍微打开上排气喉护盖两侧，並将它们勾在牆壁及固定在下排气喉护盖的支架之间。
用抽油煙机随附的2颗螺丝（ST4.2 x 9.5 ）将上排气喉护盖固定在支架。
上排气喉护盖
PUSH
