Built-In 30" Electric
Combination Wall Ovens 403 WEST FOURTH STREET, NORTH |
J
NEWTON, IA 50208
COMBINATION WALLOVEN CUTOUT
DIMENSIONS
in cm
A 30 MIN 76.20 MIN
B 24 MIN 60.96 MIN
C 47 + 1/16 119.38 +.16
D 24 MIN 60.96
E 28-1/2 + 1/16 72.39 + .16
F 47-5/8 120.97
G 29-3/4 75.57
H 24-7/16 62.07
I 4 to 20 10.2 to 50.8
* Hole must be cut as close to corner of cabinet as possible.
Do not block air intake slots along bottom of oven.
C
•r'--D _.._
1
I
v
!
INSTALLATION
1. Cut hole in cabinet to mount oven. Cutout in
cabinet should be level and straight.
NOTE: There are no provisions to level the unit
after it is installed. An oven that is not level could
cause poor baking results.
2. Install plywood floor as shown above.
3. Attach unit to the cabinet with 4 No. 8" flat head
screws supplied inside of envelope containing
these instructions. Pre-drill holes in cabinet for
attachment screws using 1/8" drill. Oven
mounting holes are provided in side trim.
4. See instructions "Electrical Connections" for
electrical hook-up.
5. See figure 1 for lower trim installation.
6. See User's Manual for operating instructions.
FIGURE 1
Remove lower screws from hinge receptacle plates. Align
lower trim and reinstall screws.
NOTE: Lower trim overlaps front edge of cabinet by 9/16".
CAUTION
For European style cabinets (flush front) the required clearance for operation of the oven door is minimum
spacing of 7/8" between the cutout and the door, hinge or drawer of the cabinet.
Some built-in cabinets may not be wide enough, due to their construction, to allow this installation.
8101 P565-60
(07-03-00)

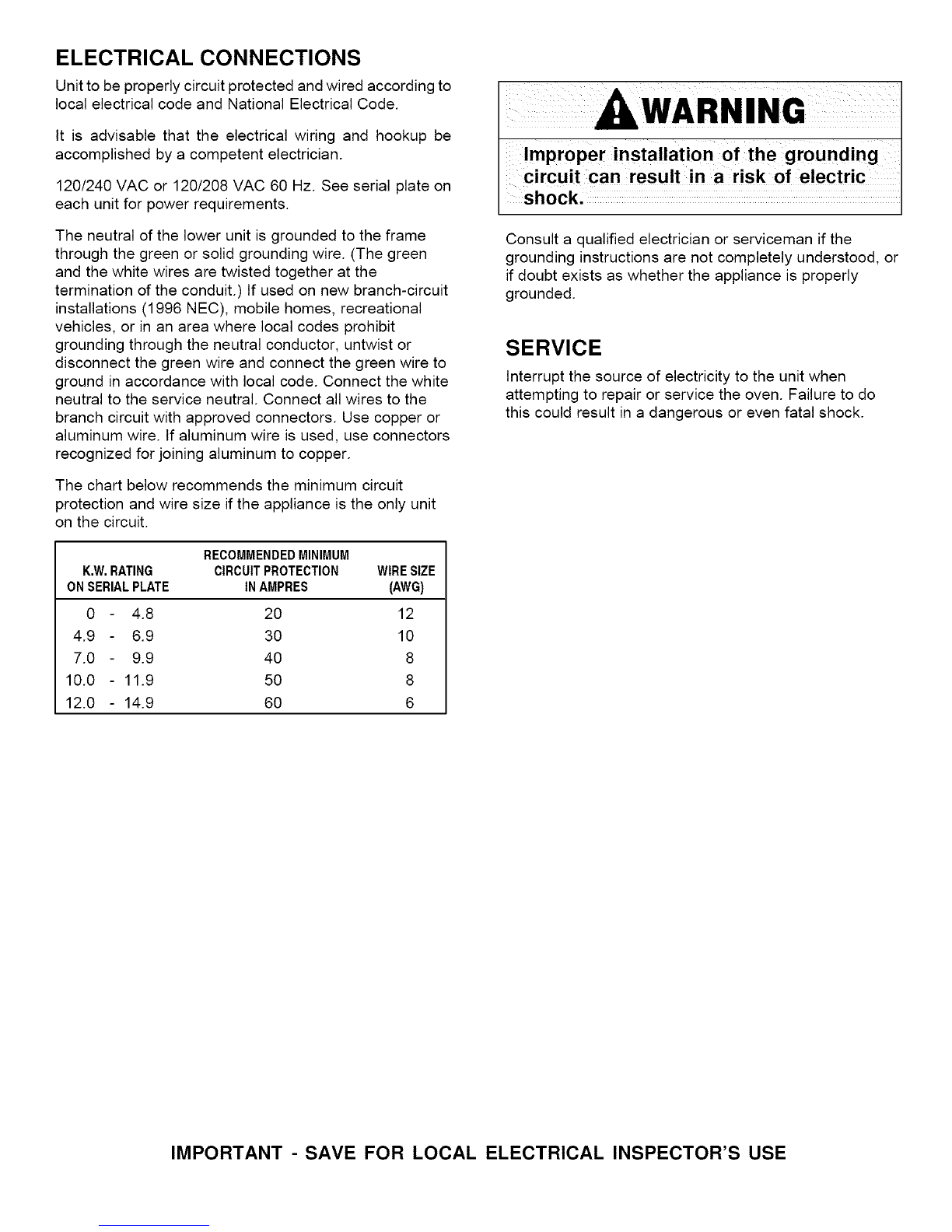

ELECTRICAL CONNECTIONS
Unit to be properly circuit protected and wired according to
local electrical code and National Electrical Code.
It is advisable that the electrical wiring and hookup be
accomplished by a competent electrician.
120/240 VAC or 120/208 VAC 60 Hz. See serial plate on
each unit for power requirements.
The neutral of the lower unit is grounded to the frame
through the green or solid grounding wire. (The green
and the white wires are twisted together at the
termination of the conduit.) If used on new branch-circuit
installations (1996 NEC), mobile homes, recreational
vehicles, or in an area where local codes prohibit
grounding through the neutral conductor, untwist or
disconnect the green wire and connect the green wire to
ground in accordance with local code. Connect the white
neutral to the service neutral. Connect all wires to the
branch circuit with approved connectors. Use copper or
aluminum wire. If aluminum wire is used, use connectors
recognized for joining aluminum to copper.
The chart below recommends the minimum circuit
protection and wire size if the appliance is the only unit
on the circuit.
RECOMMENDEDMINIMUM
KW RATING CIRCUITPROTECTION WIRESIZE
ONSERIALPLATE INAMPRES (AWG)
048 20 12
4.9 - 6.9 30 10
7.0 - 9.9 40 8
10.0 - 11.9 50 8
12.0 - 14.9 60 6
Improper installation of the grounding
circuit can result in a risk of electric
shock,
Consult a qualified electrician or serviceman if the
grounding instructions are not completely understood, or
if doubt exists as whether the appliance is properly
grounded.
SERVICE
Interrupt the source of electricity to the unit when
attempting to repair or service the oven. Failure to do
this could result in a dangerous or even fatal shock.
IMPORTANT SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE
Hornos electricos
empotrados de pared
combinados de 30"
403 WEST FOURTH STREET, NORTH
NEWTON, IA 50208
DIMENSIONES
pulgadas cm
A 30 MiN 76.20 MiN
B 24 MiN 60.96 MiN
C 47 + 1/16 119.38 +.16
D 24 MiN 60.96 MiN
E 28-1/2 + 1/16 72.39 + .16
F 47-5t8 120.97
G 29-3/4 75.57
H 24-7/16 62.07
I 4 a 20 10.2 a 50.8
* El hueco debe cortarse tan cerca de la esquina del
gabinete como sea posible.
I_[0]lf_,_._]
No obstruya las ranuras de entrada de aire de la
parte inferior del horno.
CORTE COMBINADO DEL HORNO DE PARED
J
_r'-D_...=
C1
_..fE ---_p"
V
!
INSTALAClON
1. Corte un orificio en el gabinete para montar el homo.
El hueco del gabinete debe estar bien nivelado y
enderezado.
NOTA: No hay estipulaciones para nivelar la unidad
despues de que este instalada. Un homo que no
esta bien nivelado no causara buenos resultados en
el horneado.
2. Instale el piso de madera contrachapada segQnse
muestra anteriormente.
3. Sujete la unidad al gabinete con 4 tornillos No. 8 de
cabeza plana provistos con la unidad, adentro del
sobre que contiene estas instrucciones. Taladre
previamente los orificios en el gabinete para los
tornillos de sujeci6n usando una broca de 1!8". Los
orificios de montaje del homo estan en el adorno
lateral.
4. Yea las instrucciones de las conexiones electricas
para encontrar la conexi6n electrica.
5. Vea la figura 1 para encontrar la instalaci6n del
adorno.
6. Vea el Manual del usuario para encontrar las
instrucciones de funcionamiento.
FIGURA 1
Quite los tornillos inferiores de las placas del receptaculo de la
bisagra. Alinee el adorno inferior y vuelva a instalar los
tornillos.
NOTA: El adorno inferior se superpone el borde de delante
del gabinete por el 9/16".
PRECAUCI()N
Para los gabinetes de estilo europeo (con la parte delantera al ras) el espacio libre requerido para el
funcionamiento del horno es de cuando menos 7/8" entre el hueco y la puerta, la bisagra o el cajon del gabinete.
Algunos gabinetes empotrados podrian no ser Io suficientemente anchos, debido a su construccion, para permitir
esta instalacion.
CONEXIONES ELI_CTRICAS
El circuito de la unidad debe estar protegido y cableado
correctamente y de acuerdo con los c6digos electricos
locales y con el C6digo Electrico Nacional.
Es recomendable que el cableado y las conexiones
electricas las realice un electricista competente.
120/240 VCA o 120/208 VCA, 60 Hz. Yea la placa de
serie de cada unidad para conocer los requisitos de
energia.
El alambre neutro de la unidad inferior esta conectado a
tierra mediante un alambre de conexi6n a tierra verde o
de color s61ida. (Los alambres verde y blanco estan
torcidos juntos al final del conductor.) Si se usa en
instalaciones de derivaciones nuevas del circuito (1996
NEC), casas moviles, vehiculos recreativos o en areas
en donde los c6digos locales prohiben la conexion a
tierra mediante un conductor neutro, destuerza o
desconecte el alambre verde y conectelo a tierra de
acuerdo con el c6digo local. Conecte el alambre neutro
blanco al alambre neutro de servicio. Conecte todos los
alambres al circuito de derivacion con conectores
aprobados. Use alambre de cobre o aluminio. Si se usa
alambre de aluminio, use los conectores indicados para
unir aluminio a cobre.
La tabla a continuaci6n muestra la minima proteccion
del circuito y el tama5o de alambre recomendados si el
electrodomestico es la Qnica unidad en el circuito.
CLASlFICACION MiNIMOSRECOMENDADOS
DEKILOVATIOS PROTECCION TAMA_IODE
ENLAPLACA DELCIRCUITO ALAMBRE
DESERIE ENAMPERIOS (AWG)
0 - 4.8 20 12
4.9 - 6.9 30 10
7.0 - 9.9 40 8
10.0 - 11.9 50 8
12.0 - 14.9 60 6
ADVERTENCIA
La instalacion incorrecta del circuito de
=
conexion a tierra puede c
de descargas electricas.
Consulte con un electricista o tecnico calificado si las
instrucciones de conexion a tierra no se entienden
completamente o si tiene dudas de que el
electrodomestico este conectado a tierra correctamente.
SERVICIO
Interrumpa la fuente de electricidad a la unidad cuando
repare o le de servicio al horno. El no hacerlo podria
resultar en una descarga peligrosa o incluso mortal.
IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR
ELI_CTRICO LOCAL
Fours electriques mixtes
encastres de 30 po 403 WEST FOURTH STREET, NORTH "_
I I ,, B O '_ I| Ol" '_ = " II I "0
i 1nOrifice d'acces de conduit de 1 1/4 pode diamctre*
I 2 ! Plancherencontreplaqu_de5/8 po (doitpouvoirsupporter250Ib)
DIMENSIONS
po cm
A 30 MIN. 76,2 MIN.
B 24 MIN. 60,96 MIN.
C 47 + 1/16 119,38 +.16
D 24 MIN. 60,96 MIN.
E 28-1/2 + 1/16 72,39 + .16
F 47-5t8 120,97
G 29-3/4 75,57
H 24-7/16 62,07
I 4 & 20 10,2 & 50,8
* Letrou doit 6trefait aussipr6sque possibledu coinde I'armoire,
I:t=1_r_r;1:[_ltJ=_,']
Ne pas bloquer lesfentes de prise d'air lelong du bas du four.
MISE EN SERVICE
1. Decouper une ouverture dans I'armoire pour y
monter le four. La decoupe dans I'armoire doit 6tre
de niveau et ses bords droits.
REMARQUE : Rien n'est prevu pour mettre le four
de niveau une fois qu'il est pos& Un four qui n'est
pas de niveau peut donner de mauvais resultats a la
cuisson de pain et de g&teaux.
2. Poser le plancher en contreplaque tel qu'indique
ci-dessus.
3. Fixer I'appareil a I'armoire a I'aide des 4 vis n 8
fournies dans I'enveloppe contenant cette notice
de mise en service. A I'aide d'une perceuse de 1/8
po, faire des avant-trous dans I'armoire pour
permettre de fixer I'unite en place. Des trous de
montage sont prevus dans la garniture laterale.
4. Voir les explications fournies sous
<<Raccordement a I'electricite >>pour effectuer le
branchement electrique.
5. Voir la figure 1 pour la pose de la garniture
inferieure.
6. Voir le fonctionnement du four dans le Manuel de
I'utilisateur.
DECOUPE POUR LE FOUR ENCASTRE MIXTE
"_"_B---=
FIGURE 1
Enlever les vis inferieures des plaques de charniere.
Aligner la garniture inferieure et remettre les vis.
REMARQUE : La garniture inferieure recouvre le
bord avant de I'armoire de 9/16 po.
ATTENTION
Dans le cas d'armoires de style europeen (a faqade integree), le degagement necessaire pour permettre
d'ouvrir la porte du four est d'un minimum de 7/8 po entre la decoupe dans rarmoire et la porte, la
charniere ou le tiroir de rarmoire.
Certaines armoires integrees pourront ne pas 6tre assez larges pour permettre ce type de pose.
RACCORDEMENT A L'¢:LECTRICIT¢:
Le circuit utilise par I'appareil doit 6tre correctement
protege et c_ble conformement au code d'electricite local
et au <<National Electrical Code >>.
II est recommande que le c_blage et le raccordement
electrique soient effectues par un electricien competent.
120/240 V CA ou 120/208 V CA et 60 Hz. Voir sur la plaque
signaletique les caracteristiques techniques electriques de
I'appareil.
Le fil neutre du four inferieur est relie au chassis a I'aide
d'un fil de terre vert ou uni. (Le fil vert et le fil blanc sont
tordus ensemble au bout du conduit.) Dans le cas de
circuits de derivation nouvellement installes (NEC 1996),
de maisons mobiles, de vehicules de Ioisir ou s'il s'agit
d'une region oQ les codes Iocaux interdisent la mise a la
terre par le neutre, detordre le fil vert ou le deconnecter
et le raccorder a la terre conformement au code local.
Raccorder le filtre neutre blanc au neutre de I'installation
electrique. Raccorder tous les ills au circuit de derivation
avec des connecteurs homologues. Utiliser du fil de
cuivre ou d'aluminium. En cas d'utilisation de fil
d'aluminium, utiliser les connecteurs con£us pour
raccorder de I'aluminium au cuivre.
Le tableau ci-dessous recommande la protection des
circuits et le calibre de c_ble minimum Iorsque I'appareil
est le seul branche sur le circuit.
PUISSANCENOMINALEMINIMUMSRECOMMANDI_S CALIBRE
SURLAPLAQUE PROTECTIONDUCIRCUIT DESCABLES
SIGNALETIQUE ENAMPERES (AWG)
0 - 4,8 20 12
4,9 - 6,9 30 10
7,0 - 9,9 40 8
10,0 - 11,9 50 8
12,0 - 14,9 60 6
AVE RTISSEMENT
Une mauvaise realisation de la mise a la
terre du circuit peut entrainer des risques
d,electrocution.
Consulter un electricien ou un technicien qualifie en cas
de comprehension incomplete des consignes de mise
la terre ou en cas de doute sur la mise a la terre
correcte de I'appareil.
ENTRETIEN
Interrompre la source d'alimentation en electricite de
I'appareil avant toute reparation ou service d'entretien.
Le non-respect de cette consigne pourrait entraTner des
courts-circuits dangereux, voire mortels.
r
IMPORTANT -CONSERVER POUR L'INSPECTEUR D'ELECTRICITE LOCAL
Other manuals for MMW5530DAB
1
This manual suits for next models
1
Table of contents
Languages:
Other Maytag Oven manuals
Maytag
Maytag MEW7530AW00 User manual
Maytag
Maytag CWG3100AAB - 24"Gas Single Oven User manual
Maytag
Maytag MMW9730AB User manual
Maytag
Maytag CWE9000CDE User manual
Maytag
Maytag CWG3100AAB25 User manual
Maytag
Maytag CWG3600AAB User manual
Maytag
Maytag MMW9730AW00 User manual
Maytag
Maytag CWE4100ACB10 User manual
Maytag
Maytag 318064000 User manual
Maytag
Maytag ACM1580A User manual
Maytag
Maytag 336726 User manual
Maytag
Maytag MEW6627 User manual
Maytag
Maytag CWE4800ACE - 24" Single Oven User manual
Maytag
Maytag CWG3100AAS - 24"Gas Single Oven User manual
Maytag
Maytag CWE5100ACB - 24 in. Electric Double Oven User manual
Maytag
Maytag CWE5800ACB - 24 Inch Double Electric Wall... User manual
Maytag
Maytag MEW5527DD User manual
Maytag
Maytag CWE9030D User manual
Maytag
Maytag CWE4800ACB - 24 Inch Single Electric Wall... User manual
Maytag
Maytag CBG5010AAL User manual
