Maverick FLX10-4S120 User manual

日本語

Instruction

Anleitung

Instructions

取扱説明書

Attention

Achtung

Attention

注意

Cautions

Warnhinweise

Précautions

警告

Failure to follow these instructions can damage your kit, and cause serious bodily injury or death.

Wenn Sie diesen Anweisungen nicht folgen, können Sie oder Ihr Auto Schäden davontragen.

En ne suivant pas ces instructions vous pourriez endommager votre kit, et provoquer de sérieux dégâts corporels ou même mortels

この表示は誤った取り扱いをすると、貴方の生命や身体に重大な被害が発生する可能性が想定される内容を示しています。

Cautions

Warnhinweise

Précautions

警告

Failure to follow these instructions can cause injury to yourself or others. You might also cause property damage or damage your kit.

Wenn Sie diesen Anweisungen nicht folgen, können Sie oder andere verletzt werden. Es kann auch sein, dass dabei Sachschaden an

anderen Dingen oder ihrem Auto entsteht.

En ne suivant pas ces instructions vous pourriez vous blesser vous-même ou blesser d’autres personnes.

Vous pourriez également provoquer des dégâts matériels ou endommager votre kit.

この表示は誤った取り扱いをすると、貴方が障害を負う可能性、物的損害の発生が想定される内容を示しています。

This is an extremely powerful brushless motor system. We strongly recommend removing your tires for your own safety and the safety of those around

you before performing calibration and programming functions with this system. Please keep your hands, hair, and loose clothing clear from the gear train

and wheels of an armed high performance system.

Rubber tires will “expand” to extreme size on a high speed vehicle. DO NOT hold the vehicle in the air and run it up to full throttle. Tire failures at that

speed can cause serious injury! Make sure your tires are securely glued to the rims and check them often!

AOZD\VGLVFRQQHFWWKHEDWWHU\IURPWKH(6&ZKHQ\RXDUH¿QLVKHGXVLQJ\RXUYHKLFOH7KHVZLWFKRQWKH(6&FRQWUROVWKHSRZHUWKDWLVGHOLYHUHGWR

the receiver and servos. The controller will always draw current when it is connected to the battery and will completely discharge batteries if they are

connected for long durations. This may cause failure of your batteries.

Dies ist ein extrem leistungsstarkes Brushless Motor System. Wir empfehlen, dass Sie aus Sicherheitsgründen das Ritzel vom Motor entfernen, wenn Sie

die Einstellung oder Programmierung des Systems vornehmen. Achten Sie darauf, dass Sie nicht mit Ihren Händen, Haaren und lockerer Kleidung in die

Nähe des Antriebsstrangs und der Räder kommen, wenn das System aktiv ist.

Gummireifen “wachsen” extrem im Durchmesser bei hohen Drehzahlen. Auf KEINEN FALL sollten Sie das Auto in der Luft halten und Vollgas geben.

Ein Reifenplatzer bei hoher Drehzahl kann zu schweren Verletzungen führen! Stellen Sie sicher, dass Ihre Reifen sicher mit den Felgen verklebt sind und

kontrollieren Sie dies oft!

Ziehen Sie immer den Akku vom Regler ab, wenn Sie nicht mehr fahren. Der Schalter am Regler kontrolliert die Leistung die zum Empfänger und den

Servos geliefert wird. Der Regler zieht immer Strom, wenn er mit dem Akku verbunden ist und entlädt diesen dann vollständig, wenn Regler und Akku

lange verbunden sind. Dies kann Ihre Akkus beschädigen.

Il s’agit d’un moteur sans balais extrêmement puissant. Nous vous conseillons fortement de retirer vos pignons avant d’effectuer la calibration et la

programmation de ce système, pour votre propre sécurité et celle des personnes qui vous entourent. Veuillez éviter d’approcher vos mains, vos cheveux,

et vos vêtements de la transmission et des roues d’un système haute performance en cours de fonctionnement.

Les pneus en caoutchouc vont « grossir » jusqu’à leur taille extrême lorsqu’ils sont utilisés sur un véhicule à haute vitesse. NE MAINTENEZ PAS le

YpKLFXOHHQO¶DLUHQO¶DFFpOpUDQWDXPD[LPXP8QHGpIDLOODQFHGHVSQHXVjKDXWHYLWHVVHSHXWSURYRTXHUGHVEOHVVXUHVJUDYHV9pUL¿H]TXHYRVSQHXV

VRQWELHQFROOpVDX[MDQWHVHWYpUL¿H]OHVVRXYHQW

DpEUDQFKH]WRXMRXUVODSLOHGXFRQWU{OHXUpOHFWURQLTXHGHYLWHVVHORUVTXHYRXVDYH]¿QLG¶XWLOLVHUYRWUHYpKLFXOH/¶LQWHUUXSWHXUGXFRQWU{OHXUpOHFWURQLTXH

de vitesse contrôle la puissance qui est transmise au récepteur et aux servos. Le contrôleur utilise en permanence du courant lorsqu’il est raccordé à la

batterie, et il la déchargera complètement s’il reste branché pour de longues durées. Cela peut provoquer une défaillance de vos batteries.

本製品は非常に強力なブラシレスモーターシステムです。セットアップの際には、タイヤを外して作業されることを強くお勧めします。

また、髪の毛や洋服などが巻き込まれる可能性がありますので、走行時もギヤボックスやタイヤなどに触れないよう注意してください。

車体を持ち上げてタイヤを回転させるのは大変危険ですのでおやめください。

ラバータイヤは高速回転時に遠心力で大きく膨らみますので、触れるなどして怪我をする可能性があり大変危険です。

また定期的にホイールとタイヤが確実に接着されているか確認してください。

本製品を使用しない時は常にスピードコントローラーの電源を切り、バッテリーを外して保管してください。

スピードコントローラーにバッテリーをつないでいる状態で保管されると過放電によりバッテリーを破損してしまいます。

Vol.1 150240-006

150240 FLX10-4S120 BRUSHLESS ESC

FLX10-4S120 BRUSHLESS ESC (REGLER)

CONTR. ELEC. VIT. FLX10-4S120 SANS BALAIS

FLX10-4S120ブラシレススピードコントローラー

Battery Batterie Batterie 走行用バッテリー

As with any extremely high powered electric power system, the primary limitations to ultimate vehicle performance are the batteries

DQGFRQQHFWRUV8VHWKHEHVWEDWWHULHVDQGFRQQHFWRUVWKDW\RXFDQ¿QG7KHEHWWHUWKHEDWWHULHVWKHPRUHSHUIRUPDQFH\RXZLOOKDYH

:HGRQRWUHFRPPHQGWKHXVHRIORZTXDOLW\EDWWHULHVUHIHUUHGWRDV³VWLFNSDFNV´XVHRI³VWLFNSDFNV´PD\UHVXOWLQSHUVRQDOLQMXU\RU¿UH

Your ESC and Motor will safely operate on 6-12 cell NiMH (7.2V to 14.4V) or 2-4 cell LiPo (7.4V-14.4V) battery packs.

Exceeding these voltages may result in damage to your brushless system.

2-4cell LiPo (7.4V-14.8V) battery pack

2-4 LiPo Zellen (7.4V-14.8V)

Pack de batteries LiPo à 2-4 cellules (7,4V-14,8V)

2-4セル(7.4V-14.8V)LiPOバッテリー

6-12 cell NiMH (7.2V to 14.4V) Battery

6-12 NiMH Zellen (7.2V bis 14.4V)

Batterie 6-12 cellules NiMH (7.2V - 14.4V)

6-12セル（7.2V-14.4V)ニッケル水素バッテリー

Do not use Nickel - Cadmium battery

chargers for Nickel Metal Hydride

batteries. If you do not use a special

charger for Nickel Metal Hydride

batteries, they will be damaged.

Verwenden Sie keine Ladegeräte für

Nickel Cadmium Akkus zum Laden

von Nickel Metal Hydrid Akkus.

Wenn Sie kein dafür vorgesehenes

Ladegerät verwenden können die

Akkus beschädigt werden.

N’utilisez pas de chargeur pour batteries Cadmium-Nickel pour charger des

batteries Nickel-Métal Hydride. Si vous n’utilisez pas un chargeur spécial pour

des batteries Nickel-Métal Hydride, celles-ci seront endommagées.

Ni-MHバッテリーの充電にはNi-MHバッテリー対応充電器を必ず使用してください。

Ni-MHバッテリーに対応しない充電器を使用した場合、バッテリーの破損などの事故の起こる恐れ

がありますので注意してください。

本製品の最大限のパフォーマンスを引き出すためには高性能バッテリーの使用をお勧めします。

Do not use NiCd/NiMH battery chargers

for LiPO batteries. If you do not use a

special charger for LiPO batteries, they

will be damaged.

Verwenden Sie auf keinen Fall ein NiCd/

NiMH Ladegerät für LiPo Akkus. Wenn

Sie kein spezielles Ladegerät verwenden,

wird der LiPo Akku beschädigt.

N’utilisez pas de chargeurs NiCd ou NiMH

pour les batteries LiPo. Si vous n’utilisez

pas un chargeur spécial LiPo pour ces

batteries, elles seront endommagées.

LiPOバッテリーの充電にはLiPOバッテリー対応充電器を必ず使用してください。LiPOバッテリーに対応しな

い充電器を使用した場合、バッテリーが破損します。

Poor quality battery connectors can be a roadblock to performance. Avoid the common “white plastic” connectors commonly seen

on many battery packs. A fast brushless setup will draw many times the power that these connectors can safely handle. For this

reason your Brushless ESC is equipped with a high quality T-Plug connector.

Akkustecker schlechter Qualität sind eine Sperre für die Leistungsentfaltung. Vermeiden Sie es die weit verbreiteten Stecker aus

“weißem Plastik” zu verwenden, die man oft an Akkupacks sieht. Ein schnelles Brushless System benötigt deutlich mehr Strom als

diese einfachen Stecker vertragen. Aus diesem Grund ist Ihr Brushless Regler mit T-Plug Steckern ausgestattet.

Des batteries de très haute qualité ne sont pas indispensables pour faire fonctionner votre système normalement, mais les meilleures

permettront à votre système sans balais de transmettre plus de puissance au sol.

汎用タイプのコネクター（図参照）は発熱により故障の原因となります。

T-Plug社製ウルトラプラグを使用してください。また、変換コネクター等は使用しないでください。

Battery Connector バッテリーコネクター

Cautions

Warnhinweise

Précautions

警告

Wie bei jedem besonders leistungsstarken, elektrischen System sind der begrenzende Faktor die Akkus und die Stecker. Verwenden Sie nur die besten Akkus und

6WHFNHUGLH6LH¿QGHQN|QQHQ-HEHVVHUGLH$NNXVXPVRPHKU/HLVWXQJVWHKW,KQHQ]X9HUIJXQJ

Wir empfehlen nicht den Einsatz von niederqualitativen Akkus wie “Stick-Packs”. Der Gebrauch dieser Akkus kann zu Personenschaden oder Feuer führen.

Ihr Regler und Motor lassen sich sicher mit 6-12 NiMH Zellen (7.2V bis 14.4V) oder an 2-4 LiPo Zellen (7.4V-14.8V) betreiben. Eine höhere Spannung kann zu Beschädi-

gungen an Ihrem Brushless System führen.

Comme pour tout système électrique de forte puissance, les limitations principales aux performances extrêmes du véhicule sont les batteries et les connexions. Utilisez les

meilleures batteries et connexions que vous pourrez trouver. Meilleures sont les batteries, et meilleures seront vos performances !

Votre contrôleur électronique de vitesse et votre moteur fonctionneront en toute sécurité avec des packs de batterie NiMH à 6 ou 12 cellules (7,2V à 14,4V) ou LiPo à 2-4

cellules (7,2V-14,8V). Si vous dépassez ces tensions, cela pourrait endommager votre système.

バッテリーの使用はバッテリーに付属の説明書に従って使用してください。

本製品の最大限のパフォーマンスを引き出すためには高性能バッテリーの使用をお勧めします。スティックパックタイプのバッテリーの使用は発熱、または発火の恐れがあるので使用しないでください。

安全に走行させるためには6-12セル（7.2V-14.4V)のニッケル水素バッテリーもしくは2-4セル(7.4V-14.8V)LiPOバッテリーを使用してください。これ以上の電圧のバッテリーを使用すると故障の原因となります。

Equipement nécessaire

別にお買い求めいただく物

Equipment Needed

Benötigtes Zubehör

If you will use a LiPo battery, please refer to page 6 for Auto-LiPO setting.

Wenn Sie einen LiPo-Akku verwenden, müssen Sie das Auto-LiPo Programm

(Abschalten bei niedriger Spannung) aktivieren.

Si vous utilisez un pack de batteries LiPo, il est obligatoire d’activer le réglage Auto-LiPo

LiPOバッテリーを使用される場合はオートLiPOセットアップを必ず行ってください。

1Overview

Übersicht Vue d’ensemble

製品概要

150240

FLX10-4S120 BRUSHLESS ESC

FLX10-4S120 BRUSHLESS ESC (REGLER)

CONTR. ELEC. VIT. FLX10-4S120 SANS BALAIS

FLX10-4S120 ブラシレススピードコントローラー

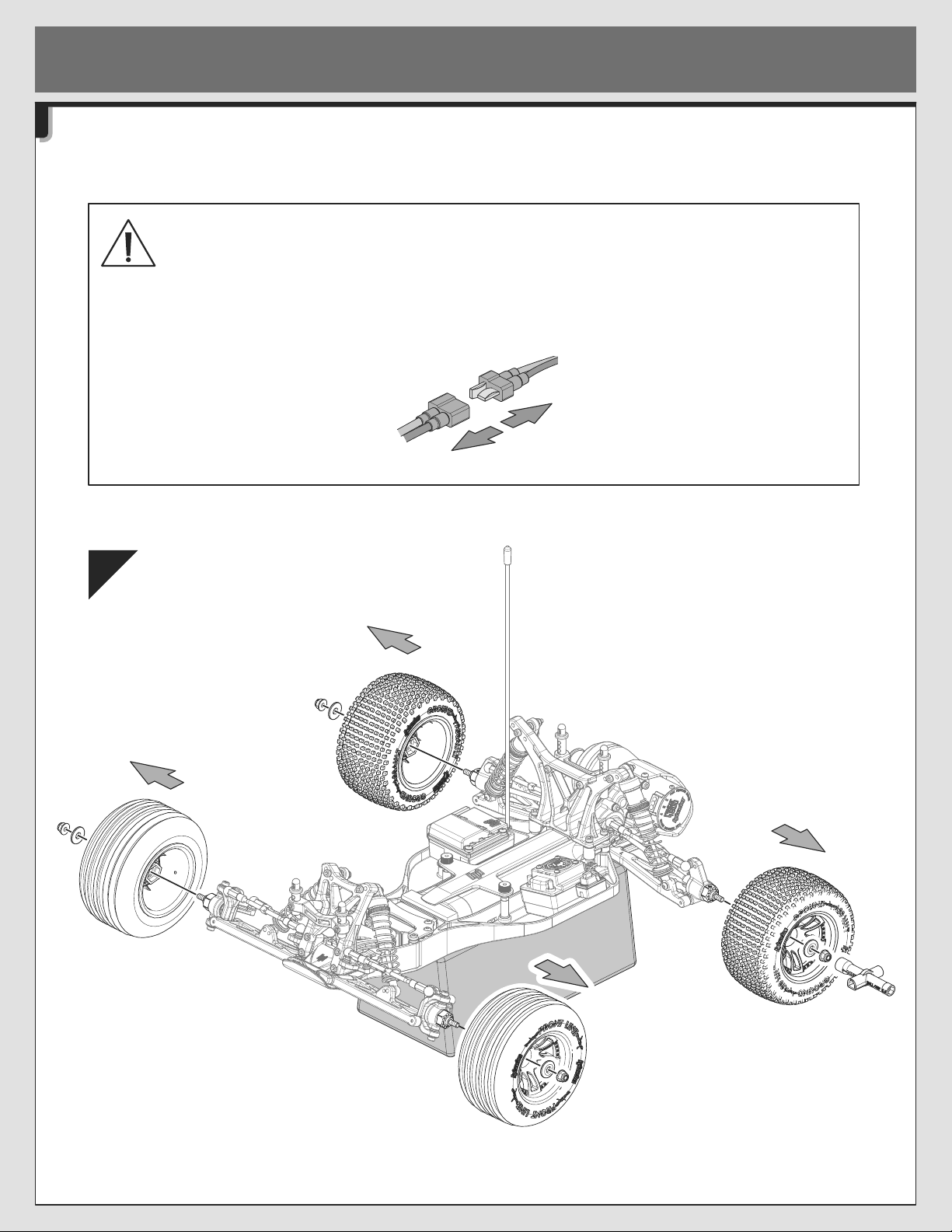

Disconnect the battery when you are not running the vehicle.

7KHYHKLFOHPD\UXQRXWRIFRQWURORUWKHEDWWHU\FDQRYHUKHDWDQGFDXVHD¿UH

Ziehen Sie den Akku ab, wenn Sie nicht fahren.

Das Auto kann sonst außer Kontrolle geraten und überhitzen oder Feuer fangen.

Déconnectez la batterie lorsque le véhicule ne fonctionne pas.

Vous pouvez perdre le contrôle du véhicule, ou la batterie peut surchauffer et prendre feu.

走らせない時はバッテリーコネクターを外してください。

車が暴走、または発熱による火災など危険な状況が考えられますので注意してください。

Calibration du contrôleur électronique de vitesse

スピードコントローラーのセットアップ

ESC Setup

2Start Up Guide

Die ersten Schritte Guide de démarrage

スタートアップガイド

Cautions

Warnhinweise

Précautions

警告

OFF

AUS

ARRÊT

オフ

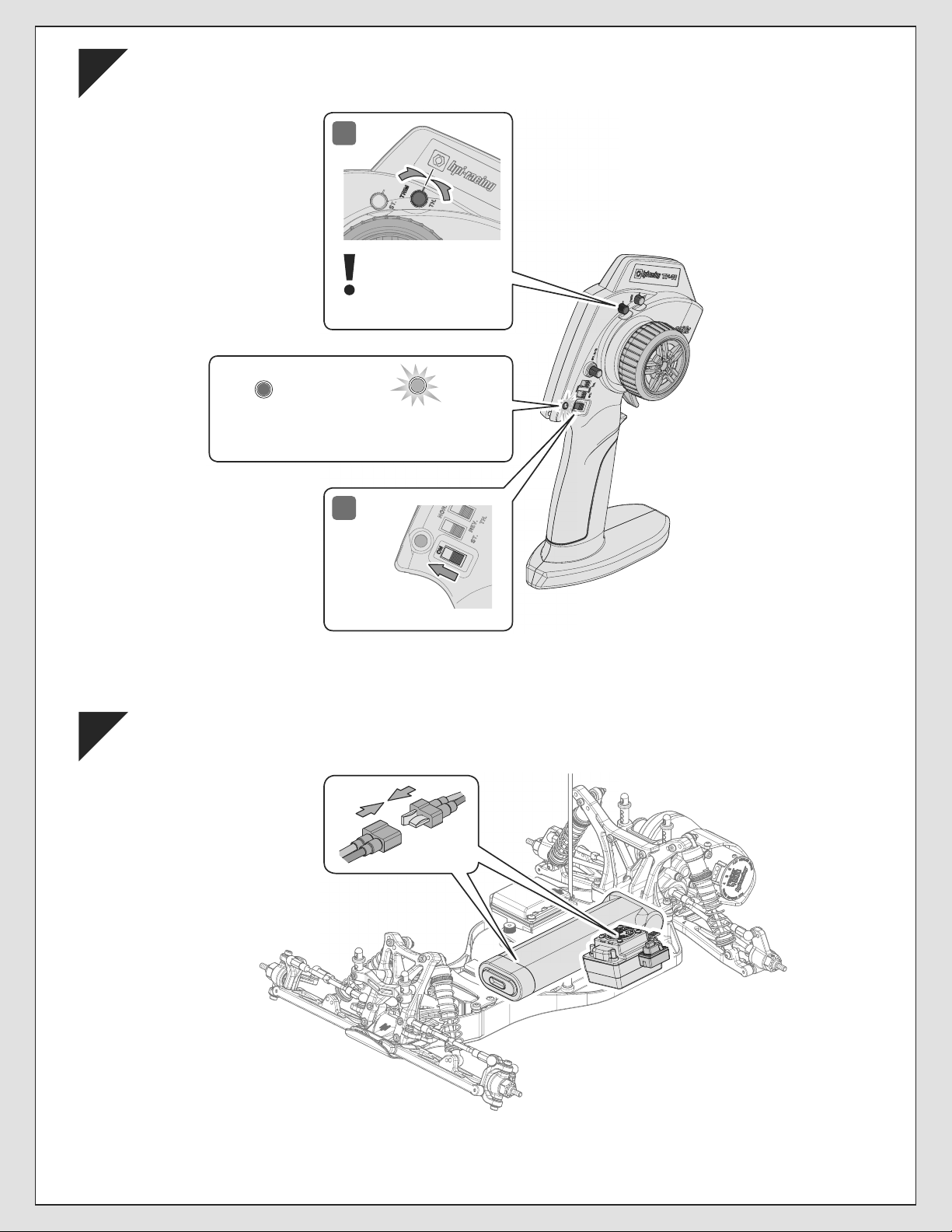

Center throttle trim.

Stellen Sie die Gas-Trimmung

in die Mitte.

Centrez le trim d’accélération

スロットルトリムを中心にしてください。

Good Batteries

Batterien sind in Ordnung

Piles bonnes

電池が充分ある場合は点灯します。

MARCHE

オン

Low Batteries (Light Blinks)

Leere Batterien

Piles faibles

点滅を始めたら電池を交換してください。

LED LED LED LED

If the LED on the speed control does not work as shown below, the speed control may not be setup properly. Repeat the setup process.

Sollte die LED am Regler nicht wie unten abgebildet leuchten, kann es sein, dass der Regler nicht korrekt eingestellt ist. Wiederholen Sie dann den Setupvorgang.

Si la LED du contrôle de vitesse ne fonctionne pas comme indiqué ci-dessous, il est possible que le contrôle de vitesse ne soit pas réglé correctement. Recommencez le processus de réglage.

スピードコントローラーが下記のように作動しない場合はもう一度セットアップを最初から行います。

GREEN

GRÜN

VERT

グリーン

GREEN

GRÜN

VERT

グリーン

GREEN

GRÜN

VERT

グリーン

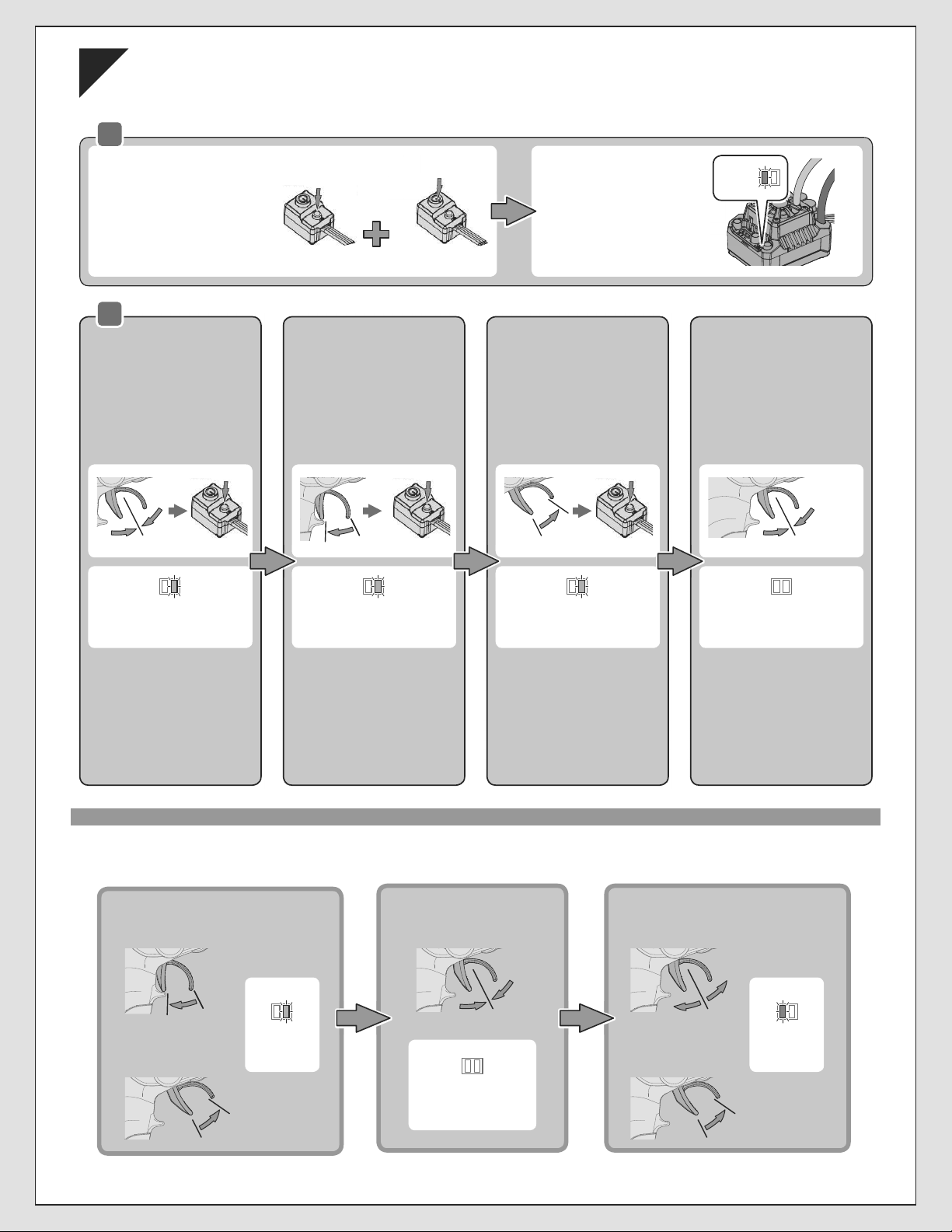

6HWXS&RQ¿UPDWLRQ6HWXS%HVWlWLJXQJ&RQ¿UPDtion du réglage

動作確認

Release the setup button

RQFHWKH/('ÀDVKHV

Lassen Sie den Setup-Knopf

los, sobald die LED blinkt

Maintenez-le enfoncé tant

que la LED clignote

LEDが1度点灯したらセットアップ

ボタンから手を離します。

Hold down the setup button while

turning on the ESC.

Halten Sie den Setup-Knopf beim

Einschalten gedrückt.

Maintenez le bouton de réglage enfoncé

pendant que vous mettez en marche le

contrôleur électronique de vitesse.

スイッチのセットアップボタンを

押しながら電源をＯＮにします。

Green Led Flashes And A

Beep Sound From The Motor

Grüne Led Blinkt Und Der

Motor Piept

La Led Verte Clignote Et Un

Bip Retentit Du Moteur

グリーンの

LED

が点灯し

モーターからビーという音がします。

Green Led Flashes Twice

Beeps Twice From The Motor

Grüne Led Blinkt Zwei Mal Und

Der Motor Piept Zwei Mal

La Led Verte Clignote Deux

Fois Et Deux Bips Retentissent

Du Moteur

グリーンのLEDが2回点滅し

モーターかビーという音が2回します。

Green Led Flashes Three

Times, Beeps Three Times

From The Motor

Grüne Led Blinkt Drei Mal Und

Der Motor Piept Drei Mal

La Led Verte Clignote Trois Fois Et

Trois Bips Retentissent Du Moteur

グリーンの

LED

が3回点滅し

モーターらビーという音が3回します。

NO LED Lighting

KEINE LED leuchtet

AUCUNE LED allumée

LEDは点灯しません。

x1 x2 x3

Leave the trigger in the neutral

position. Press the setup button.

Lassen Sie den Gashebel

in der Neutralstellung und

drücken Sie den Setup-Knopf.

Laissez la gâchette en position neu-

tre. Appuyez sur le bouton de réglage

スロットルトリガーをニュートラルの

状態にしたままセットアップボタンを

押します。

Move trigger to full throttle

and press the setup button.

Bewegen Sie den Gashebel

in die Vollgasposition und

drücken Sie den Setup-Knopf.

Déplacez la gâchette vers

l’accélération complète puis ap-

puyez sur le bouton de réglage

スロットルトリガーをフルスロットルに

しセットアップボタンを押します。

Move the trigger to full brake

and press the setup button.

Bewegen Sie den Gashebel voll-

ständig in die Bremsposition und

drücken Sie den Setup-Knopf.

Déplacez la gâchette vers le

freinage complet puis appuyez

sur le bouton de réglage

スロットルトリガーをフルブレーキにし

セットアップボタンを押します。

:KHQWKHSURFHVVKDV¿QLVKHGPRWRU

control will be activated in 3 seconds

Wenn der Vorgang abgeschlos-

sen ist, wird die Motorkontrolle

nach 3 Sekunden aktiviert.

ÀOD¿QGHFHSURFHVVXVOH

contrôle du moteur s’activera

sous 3 secondes

セットアップが完了し、3秒後に

モーターが動作する状態になります。

MARCHE

オン

Important !

Wichtig !

Important !

重要!

<RXPXVWVHWXSWKH(6&EHIRUHUXQQLQJWKH¿UVWWLPH$IWHUWKHLQLWLDOVHWXSLWLVQRWUHTXLUHGEHIRUHHYHU\UXQ

Sie müssen den Regler beim ersten Einsatz einstellen. Dieser Einstellvorgang ist danach nicht mehr bei jedem Einschalten nötig.

Vous devez régler le contrôleur électronique de vitesse avant de le faire fonctionner pour la première fois. Après le réglage initial,

il n’est pas nécessaire de le régler de nouveau avant chaque utilisation.

本製品購入後初めての走行の前に必ずスピードコントローラーのセットアップを行ってください。セットアップされた設定は記憶されますので2回目からの走行の際はセットアップは不要です。

RED

ROT

ROUGE

レッド

LED

Full Throttle

Vollgas

Accélération complète

フルスロットル

Partial Throttle or Partial Reverse

Teilweise vorwärts oder teilweise rückwärts

Accélération partielle ou Marche arrière Partielle

前進、後進スロットル

NO LED Lighting

KEINE LED leuchtet

AUCUNE LED allumée

LEDは点灯しません。

Full Brake

Vollbremsung

Freinage complet

フルブレーキ

Brake

Bremse

Frein

ブレーキ

LED

GREEN

GRÜN

VERT

グリーン

LED

RED

ROT

ROUGE

レッド

Stop (Neutral)

Stopp (Neutral)

Arrêt (neutre)

停止（ニュートラル）

OFF

AUS

ARRÊT

オフ

Optional FLUX RELOAD ESC PROGRAM BOX V3

FLUX RELOAD REGLER PROGRAMMIER-BOX V3 BOITIER DE PROGRAMMATION FLUX RELOAD V3

FLUXリロードESCプログラムボックスV3

Your ESC is fully compatible with the Flux Reload Program Box V3 which is available separately.

This pocket sized device has an LCD display that shows each set of programmable functions and the value currently

set, making the process of programming the ESC very quick and easy with a simple and friendly user interface.

Ihr Regler ist kompatibel mit der separat erhältlichen FLUX RELOAD REGLER PROGRAMMIER-BOX V3. Dieses han-

dliche Gerät besitzt ein LCD Display auf dem die programmierbaren Funktionen und die eingestellten Werte gezeigt

werden. Somit ist die Program mierung des Reglers deutlich schneller und einfacher zu erledigen.

Votre contrôleur électronique de vitesse est entièrement compatible avec le Boîtier BOITIER DE PROGRAMMATION FLUX

5(/2$'9TXLHVWGLVSRQLEOHVpSDUpPHQW&HGLVSRVLWLIGHSRFKHSRVVqGHXQpFUDQ/&'TXLDI¿FKHFKDTXHHQVHPEOHGH

IRQFWLRQVSURJUDPPDEOHVDLQVLTXHODYDOHXUDFWXHOOHPHQWGp¿QLHHQUHQGDQWOHSURFHVVXVGHSURJUDPPDWLRQGXFRQWU{OHXU

électronique de vitesse très rapide et facile à l’aide d’une interface simple et conviviale.

ESCはプログラムボックスに対応しています。LCD画面で簡単に設定を素早く変更できます。

160014

FLUX RELOAD PROGRAM BOX V3

FLUX RELOAD REGLER PROGRAMMIER-BOX V3

BOITIER DE PROGRAMMATION FLUX RELOAD V3

FLUXリロードESCプログラムボックスV3

3Maintenance

Wartung Entretien

メンテナンス

BATTERY (Not included)

Akku-Pack (nicht enthalten)

Batterie (non inclus)

バッテリー（別売）

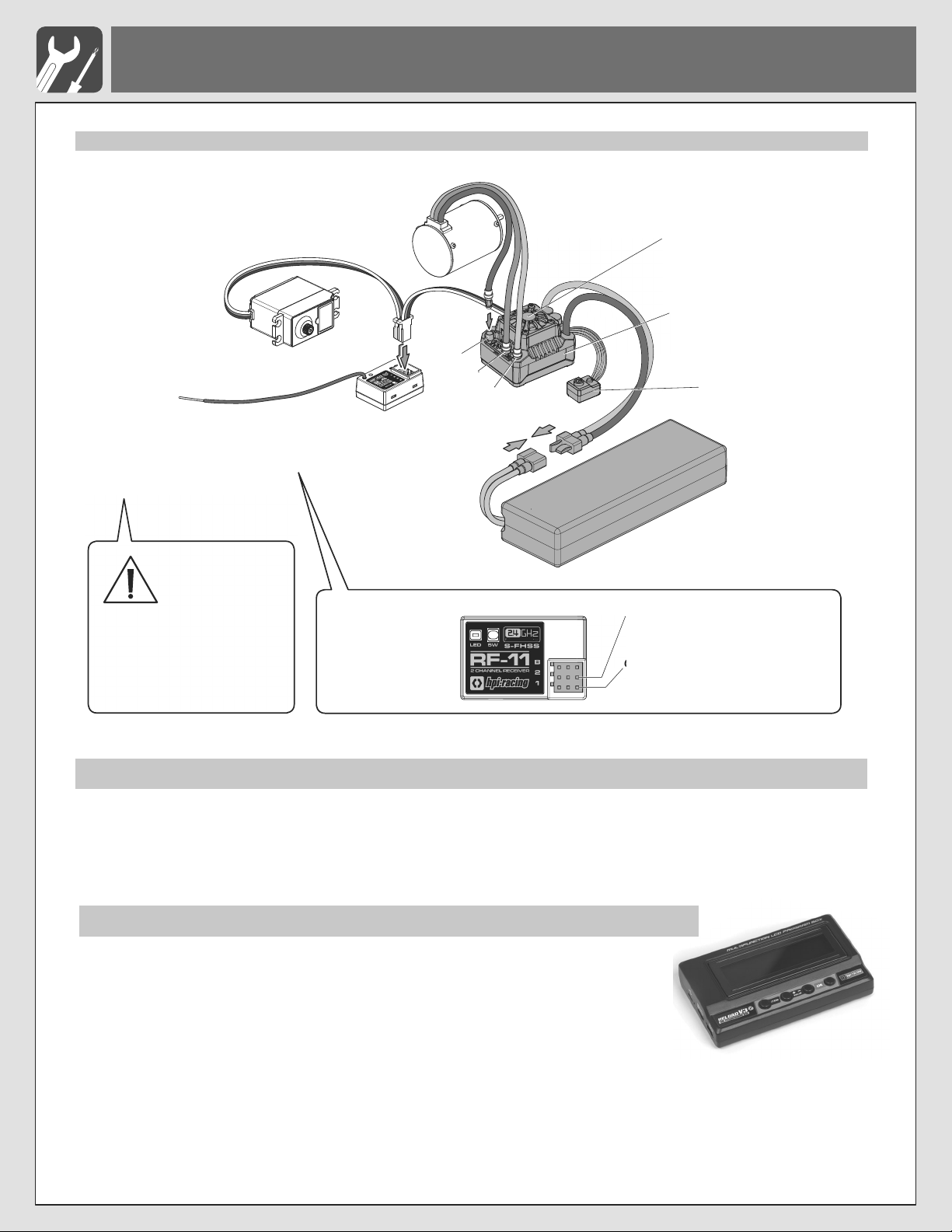

Receiver Connections

Anschluss des Empfängers

Connexions du récepteur

受信機側配線図

Antenna

Antenne

アンテナ

Receiver and Servo Empfänger und Servo Récepteur et servo 受信機、サーボ

Receiver (Not included)

Empfänger (nicht enthalten)

Récepteur (non inclus)

受信機（別売）

Steering Servo (Not included)

Lenkservo (nicht enthalten)

Servo de direction (non inclus)

ステアリングサーボ（別売）

CH1:

Steering Servo

Lenkservo

Servo de direction

ステアリングサーボ

CH1:

Cooling fan

Kühlgebläse

Le ventilateur de refroidissement

冷却ファン

Electronic Speed Controller

Elektrischer Fahrtenregler

Contrôleur de vitesse électronique

スピードコントローラー

CH2:

150240

FLX10-4S120 BRUSHLESS ESC

FLX10-4S120 BRUSHLESS ESC (REGLER)

CONTR. ELEC. VIT. FLX10-4S120 SANS BALAIS

FLX10-4S120 ブラシレススピードコントローラー

CH2:

If the temperature of the ESC is too high, the Thermal Protection Function will activate. Once the ESC has cooled down to normal temperature, it will work as normal.

Wenn die Temperatur des Reglers zu hoch steigt, wird die Temperatur-Schutzfunktion aktiviert. Sobald der Regler wieder abgekühlt ist, arbeitet er wieder ganz normal.

Si la température du contrôleur électronique de vitesse est trop haute, la protection thermique va s’activer. Une fois que l’appareil est redescendu à une

température normale, il fonctionnera normalement.

スピードコントローラーは本体保護のためにヒートプロテクター機能を装備しています。スピードコントローラーに大きな負荷がかかり、回路内の温度が上昇した場合、回路保護のためヒートプロテクター

機能が作動し電源がカットされ動かなくなります。回路内の温度が通常温度に戻ればヒートプロテクター機能は解除されます。

Fail-safe Function of The FLUX FLX10-4S120 BRUSHLESS Speed Controller

Fail-Safe Funktion des FLUX FLX10-4S120 BRUSHLESS ESC Fahrtenreglers

Fonction de sécurité redondante du contrôleur de vitesse FLUX FLX10-4S120 SANS BALAIS

FLUXFLX10-4S120ブラシレススピードコントローラーのヒートプロテクター機能

Receiver Switch

Ein/Aus Schalter

Interrupteur du récepteur

受信機スイッチ

Attention

Achtung

Attention

注意

Do not make sharp bends or cut the

antenna.

Knicken oder kürzen Sie die

Antenne auf keinen Fall.

Ne faites pas d’angles vifs et ne

coupez pas l’antenne.

急な角度で折り曲げたり切らないでください。

Ⓒ

Ⓐ

Ⓑ

BRUSHLESS MOTOR (Not included)

BRUSHLESS MOTOR (nicht enthalten)

MOTEUR SANS BALAIS (non inclus)

ブラシレスモーター（別売）

Ⓑ

Ⓐ

&KDQJLQJWKH6HWXSbQGHUQGHU(LQVWHOOXQJHQ0RGL¿HUOHUpJODJH設定の変更方法

If you are using a LiPo battery pack it is mandatory to use a Low voltage cut-off setting. This will shut down the ESC when the battery goes below a pre-set voltage (3.1V

per cell) to protect your battery from over-discharge and possible damage. The Auto LiPo setting will auto detect if you are using a 3 cell or 4 cell LiPo battery and then

each cell will cut off at the set cut-off voltage accordingly. It is not recommended to use a 3 cell (11.1v) or more LiPo pack with the ESC if you do not use the fan.

Wenn Sie einen LiPo-Akku verwenden, müssen Sie eine Unterspannungs-Schutzabschaltung einstellen. Diese schaltet den Regler aus, wenn die

Akkuspannung unter einen eingestellten Wert (3.1V pro Zelle) fällt um den Akku vor Tiefentladung und Beschädigungen zu schützen. Die Auto-LiPo Option

erkennt automatisch ob Sie einen 3- oder 4-zelligen LiPo-Akku verwenden und schalten dementsprechend den Regler ab. Wenn Sie den Lüfter nicht montiert

haben, sollten Sie keinen LiPo-Pack mit 3 (11.1V) oder mehr Zellen verwenden.

Si vous utilisez une batterie LiPo, il est indispensable d’utiliser la coupure en cas de voltage trop bas. Ceci coupe la puissance du régulateur lorsque le voltage

est inférieur au voltage pré-réglé (3.1V par élément). Ainsi vous protégez votre batterie d’une décharge trop importante qui risque de l’endommager. Le réglage

Auto Lipo détecte si vous utilisez un accu 3 ou 4 éléments. La puissance sera coupée au voltage enregistré. Il n’est pas recommandé d’utiliser un accu 3 élé-

ments (3S/11.1V) ou plus sans installer le ventilateur.

LiPoバッテリーを使用する場合は必ず電圧カット設定を使用してください。

電圧カットはLiPoバッテリーがセルあたり3.1Vになるとスピードコントローラーの動作が停止し過放電によるバッテリーの破損を防止します。

オートLiPoバッテリー設定はLiPoバッテリのセル数を自動的に3セルか4セルと判断しそれぞれに合わせた電圧カット設定をします。

3セル以上のLiPoバッテリーを使用する場合はファンを使用してください。

Avant le réglage

セットアップの準備

Before Setup

Vor dem Eins t ellen

1OFF

AUS

ARRÊT

オフ

Put the car on a stand.

Stellen Sie das Auto auf eine Box.

Mettez la voiture sur un support.

台の上に車を乗せます。

OFF

AUS

ARRÊT

オフ

Red Led Flashes For 4 Seconds.

Green Led Will Begin To Flash.

Grüne Led Blinkt Und Der Motor

Piept. Grüne Led Beginnt Zu Blinken.

La Led Verte Clignote Et Un

Bip Retentit Du Moteur. Lla Led

Verte Commence À Clignoter.

レッドのLEDが4秒間点滅します。

グリーンのLEDの点滅に替わります。

:KLOHVZLWFKLQJRQ(6&KROGGRZQWKHVHWXSEXWWRQ&RQWLQXHWRKROGWKHVHWXSEXWWRQZKLOHWKH/('¶VÀDVK

&RQWLQXHWRKROGWKHVHWXSEXWWRQXQWLOWKHJUHHQ/('¶VÀDVK

Halten Sie beim Einschalten des Reglers den Setup-Knopf gedrückt. Halten Sie ihn weiter gedrückt, wenn

die LEDs blinken. Halten Sie den Einstellknopf weiter gedrückt bis die grüne LED blinkt.

Tout en commutant le contrôleur électronique de vitesse, maintenez enfoncé le bouton de réglage.

Continuez de le maintenir enfoncé tant que la LED clignote.

スピードコントローラーのセットアップボタンを押しながら電源をONにします。

LEDが点灯しますがセットアップボタンを押し続け、グリーンLEDが点滅するまでボタンを押し続けます。

MARCHE

オン

HOLD

HALTEN

ENFONCÉ

ホールド

HOLD

HALTEN

ENFONCÉ

ホールド

HOLD

HALTEN

ENFONCÉ

ホールド

3UHVVWKHVHWXSEXWWRQWRFKDQJHWKHPRGHYDOXH(DFKPRGHYDOXHZLOOKDYHGLIIHUHQWDPRXQWVRIUHG/('ÀDVKHV

Drücken Sie den Einstellknopf um den Wert des Modus zu ändern. Die Anzahl der einstellbaren Werte

(rotes Blinken der LED) kann bei verschiedenen Modi unterschiedlich sein.

Appuyer sur le bouton setup pour changer le réglage. Chaque réglage a un nombre de clignotement différent (LED rouge).

モード設定を変更するためにボタンを押します。レッドLEDの点滅で設定内容がわかります。

LED

GREEN

GRÜN

VERT

グリーン

LED

GREEN

GRÜN

VERT

グリーン

RED

ROT

ROUGE

レッド

LED

RED

ROT

ROUGE

レッド

LED

RED

ROT

ROUGE

レッド

LED

(DFKÀDVKUHSUHVHQWVWKHSURJUDPPDEOHPRGHQXPEHU

Release the setup button when you reach the desired mode. You are now in the program mode setting.

-edes Blinken zeigt den einstellbaren Modus an. Lassen Sie den Einstellknopf los, wenn Sie den gewünschten

Modus erreichet haben. Sie können nun den Wert des ausgewählten Modus einstellen.

Continuez d’appuyer sur le bouton setup jusqu’à ce que la LED verte clignote. Chaque clignotement indique le mode du

programme. Lâcher le bouton setup lorsque vous atteignez le mode désiré. Vous êtes maintenant dans le mode réglage.

点滅回数でプログラムモードを選択します。希望のモードになったらボタンを離します。

In order to save the changes and the settings you must switch off the ESC. When you next switch it back on

it will have saved your new settings. To make further alterations you need to re-enter the mode values again.

Um d ie Änd eru ngen zu speich ern, m üssen Sie den Regler ausschalten. Wenn Sie ihn wieder anschalten, sind die

neuen Einstellungen gespeichert. Um weitere Änderungen durchzuführen, müssen Sie wieder in den Einstellmodus.

A¿QGHVDXYHUOHVUpJODJHVYRXVGHYH]pWHLQGUHOHUpJXODWHXU/RUVGHODSURFKDLQHPLVHHQPDUFKHOHVUpJODJHVVHURQW

sauvés automatiquement. Pour effectuer de nouveaux réglages, vous devez à nouveau passer par le mode réglages.

設定を保存するためにスピードコントローラーのスイッチをオフにします。

スイッチを再度オンにすると保存された内容が反映されます。他のモードを設定する場合は再度設定をします。

MARCHE

オン

OFF

AUS

ARRÊT

オフ

LED

GREEN

GRÜN

VERT

グリーン

RED

ROT

ROUGE

レッド

LED

P.10

123456789

Running Mode

Fahrmodus

Mode Allumage

ランニングモード

Fwd w/ Brake

Vorwärts/Bremse

Avt avec frein

前進/ブレーキ

Fwd/REV/Brake

Vorw./Rückw./Bremse

Avt/Arr/Frein

前進/後進/ブレーキ

Default Setting

Standard Einstellung

Position standard

基本設定位置

GREEN

GRÜN

VERT

グリーン

RED

ROT

ROUGE

レッド

LED

Parameter mode

Eingestellter Wert

Mode paramètre

モード内容

0% 2% 4% 6% 8% 10% 12% 14%

Drag Brake Force

Roll-Bremse des Motors

Freinage de Ralentissement

ドラッグブレーキ

No Protection

Kein Schutz

Sans Protection

カットオフなし

2.8V /cell

2.8V /Zelle

2.8V /cellule

2.8V/セル

3.1V /cell

3.1V /Zelle

3.1V /cellule

3.1V/セル

3.4V /cell

3.4V /Zelle

3.4V /cellule

3.4V/セル

3.4V /cell

3.4V /Zelle

3.4V /cellule

3.4V/セル

Auto-Lipo Cut off

Auto-LiPo Abschaltung

Coupure Auto-Lipo

オートLiPOカットオフ

L1 L2 L3 L4 L5

Soft

sanft

doux

ソフト

Aggressive

aggressiv

agressif

アグレッシブ

Start Mode (Punch)

Start-Modus (Punch)

Mode Démarrage (énergie)

スタートパンチモード

25% 50% 75% 100%

Max Brake Force

Max. Bremskraft

Force maximale de freinage

最大ブレーキフォース

25% 50%

Max Reverse Force

Max. Rückwärts

Force maximale marche arrière

最大リバースフォース

Disable

Deaktiviert

Inactif

プロテクトOFF

ESC Thermal Protection

Fahrtenregler Temperaturschutz

Protection thermique du

variateur

ESC熱保護

LED

11 16%

12.5% 37.5% 62.5% 87.5% Disable

Deaktiviert

Inactif

プロテクトOFF

6.0V 7.4V

CCW CW

105°C/221°F 125°C/257°F

2S 3S

LiPo Cell Count

LiPo Zellen Anzahl

Nombre de cellules LiPo

LiPoセル数

Motor Rotation

Motor Drehrichtung

Rotation du moteur

モーター回転

BEC Voltage

BEC Spannung

Tension BEC

BEC電圧

Motor Thermal Protection

Motor Temperaturschutz

Protection thermique du

moteur

モーターの熱保護

Auto Detection

Auto Erkennung

Détection

automatique

自動検出

Programmable Mode Settings

Programmierbare Modi

Réglages Mode Programmable

プログラムモード

7KH(6&KDVDQXPEHURISURJUDPPDEOHPRGHVWKDWFDQEHDOWHUHGWRVXLWDYDULHW\RIIXQFWLRQV(DFKVHWRIJUHHQ/('ÀDVKHVEHHSUHSUHVHQWVWKH3URJUDP-

PDEOH0RGHÀDVK 5XQQLQJPRGHÀDVKHV 'UDJEUDNH)RUFHDQGÀDVKHV $XWROLSRVHWWLQJVHWFDQGHDFKVHWRIUHG/('ÀDVKHVEHHSUHSUHVHQWV

WKDW0RGHVYDOXH6HHWKHWDEOHEHORZIRUDOOWKH3URJUDPPDEOH0RGHVDQGWKHLUYDOXHV7KHQXPEHULVUHSUHVHQWHGE\RQHORQJÀDVKEHHSVRLWFDQHDVLO\

EHLGHQWL¿HG7KLVPDNHVWKHQXPEHURQHORQJÀDVKEHHSIROORZHGE\RQHVKRUWÀDVKEHHSDQGVRRQ:KHQ\RXHQWHUWKHVHWXSPRGH\RXQHHGWRNHHSWKH

EXWWRQSUHVVHGXQWLO\RXHQWHUWKHGHVLUHGSURJUDPPRGHJUHHQÀDVKHVEHHSV2QFH\RXUHDFKWKDWPRGHUHOHDVHWKHEXWWRQDQGWKDWZLOODOORZ\RXWRFKDQJH

WKHPRGHYDOXHUHGÀDVKHVEHHSV<RXQHHGWRVZLWFKRIIWKH(6&WRVDYHWKHVHWWLQJVDQGWKHQUHGRWKHSURFHVVWRFKDQJHDGLIIHUHQWPRGHRUPRGHYDOXH

setting. If you lose your way with setup you can return the unit to default settings by turning on the ESC, keeping the transmitter in neutral and pressing the

VHWXSEXWWRQIRUVHFRQGV%RWKUHGDQGJUHHQ/('¶VZLOOÀDVKWRJHWKHUWLPHVWRFRQ¿UPWKLV

Der Regler hat eine Reihe von programmierbaren Modi, mit denen verschiedene Funktionen eingestellt werden

N|QQHQ'LH$XVZDKOGHVHLQVWHOOEDUHQ0RGLZLUGEHUGLHJUQH/('XQG3LHSW|QHDQJH]HLJW[%OLQNHQ )DKUPRGXV[%OLQNHQ 6WlUNHGHU5ROOEUHPVH

[%OLQNHQ $XWR/L3R(LQVWHOOXQJXVZ'HUMHZHLOVHLQJHVWHOOWH:HUWZLUGEHUGLHURWH/('XQG3LHSW|QHDQJH]HLJW,QGHUXQWHQVWHKHQGHQ7DEHOOH¿QGHQ

6LHGLHHLQVWHOOEDUHQ0RGLXQGGLHP|JOLFKHQ:HUWH'LH=DKOZLUGGXUFKHLQODQJHV%OLQNHQ3LHSHQGDUJHVWHOOWXQGNDQQVRPLWHLQIDFKLGHQWL¿]LHUWZHUGHQ

Die Zahl 6 wird dann also durch ein langes Blinken/Piepen und einem kurzen Blinken/Piepen angezeigt. Wenn Sie in den Einstellmodus gehen, müssen Sie den

Knopf so lange gedrückt halten, bis Sie bei dem gewünschten Modus sind (grünes Blinken/Piepen). Sobald Sie diesen Modus erreicht haben, lassen

Sie den Knopf los und Sie können nun den Wert (rotes Blinken/Piepen) ändern. Sie müssen den Regler ausschalten um die Einstellung zu speichern und den

Vorgang dann erneut ausführen um einen andern Modus oder Wert zu ändern. Falls Sie bei den Einstellungen den Überblick verloren haben, können Sie Ihren

Flux Regler wieder auf die Grundeinstellungen setzen. Schalten Sie dazu den Flux Regler ein, lassen Sie den Sender in der Neutralposition, drücken und halten

Sie dann den Einstellknopf für 3 Sekunden. Die rote und grüne LED blinken dann 3 Mal zusammen um den Vorgang zu bestätigen.

LHUpJXODWHXUSRVVqGHXQQRPEUHGHSURJUDPPHTXLSHXWrWUHPRGL¿pHQIRQFWLRQ&KDTXHFOLJQRWHPHQWGHOD/('YHUWHUHSUpVHQWHOHPRGHGHSURJUDPPH

FOLJQRWHPHQW 0RGH5XQQLQJFOLJQRWHPHQWV )RUFHGXIUHLQDXQHXWUHHWFOLJQRWHPHQWV 5pJODJH$XWR/L3R&KDTXHFOLJQRWHPHQWGHOD/('URXJHLQ-

GLTXHOHPRGH9DOHXU9RLFLFLGHVVRXVXQHWDEHOOHG¶LQGLFDWLRQGHVGLIIpUHQWVUpJODJHV/HQXPpURHVWUHSUpVHQWpSDUXQORQJFOLJQRWHPHQWD¿QGHO¶LGHQWL¿HU

facilement. Le numéro 6 possède un long clignotement suivi d’un court, etc etc Pour entrer dans le mode setup, vous devez appuyer sur le bouton jusqu’à ce

que vous arrivez au mode désiré (Clignotement vert). Lâchez le bouton dès que vous avez atteint le mode (Clignotement rouge). Pour enregister le réglage,

pWHLJQHUOHUpJXODWHXU9RXVGHYH]WRXMRXUVHIIHFWXHUFHWWHSURFpGXUHSRXUPRGL¿HUOHPRGH9RXVSRXYH]UHYHQLUDXUpJODJHG¶XVLQHJDUGDQWOHPDQFKHGHV

JD]DXQHXWUHHWHQDSSX\DQWVHFRQGHVVXUOHERXWRQVHWXS/D/('URXJHHWYHUWHYDFOLJQRWHUIRLVSRXUFRQ¿UPHUODUpLQLWLDOLVDWLRQ

Fluxスピードコントローラーは様々な機能を設定可能です。

グリーンLEDの点滅と確認音はプログラムモード(1回点滅＝ランニングモード、2回点滅＝ドラックブレーキモード、3回点滅＝オートLiPo設定など)であることを表示しています。

レッドLEDの点滅と確認音はモード設定であることを表示しています。

下記の表でプログラムモードとモード設定の内容を参照してください。

5番目の設定はLEDの長い点灯と確認音で設定の確認が分かりやすくなっています。

設定を変更するプログラムモードにするためにグリーンLEDの点滅と確認音が鳴るまでボタンを押し続けます。

希望のモードになったらボタンを離すとレッドLEDの点滅と確認音になりモード設定が可能になります。

設定を変更した後、スピードコントローラーのスイッチをオフにして設定を保存します。

他の設定をする場合は繰り返してください。

設定がわからなくなった場合は送信機のスロットルをニュートラルのままスピードコントローラーのボタンを3秒間押し続け、

レッドとグリーンのLEDが3回点滅し基本セットに戻ります。
