Marshall Amplification VS65R User manual
Valvestate
VS65R
Combo
Handbook
1
Marshall Amplification plc
Denbigh Road, Bletchley, Milton Keynes, MK1 1DQ, England
Tel: (01908) 375411
Fax: (01908) 376118
Web Site - http://www.marshallamps.com
Whilst the information contained herein is correct at the time of publication,
due to our policy of constant improvement and development, Marshall
Amplification plc reserve the right to alter specifications without prior notice.
Nov ‘98
1
ACHTUNG!
BITTE LESEN SIE DIE FOLGENDE ANLEITUNG SORGFÄLTIG DURCH
A. Bitte verwenden Sie nur das original mitgelieferte Netzkabel oder ein genormtes Eurokabel.
B. Versuchen Sie nicht, das Chassis des Verstärkers zu entfernen. Dort befinden sich keine für
den Anwender bedienbaren Teile.
C. Lassen Sie das Gerät immer von kompetentem, qualifiziertem Fachpersonal überprüfen und
reparieren.
D. Benutzen Sie den Verstärker nicht unter feuchten oder nassen Bedingungen.
E. ACHTUNG: Dieses Gerät muß geerdet sein.
Die Grundidee der neuen Marshall Valvestate Technologie war, das Ansprechverhalten einer
Marshall Röhrenendstufe zu simulieren, ohne dabei wirklich Endstufenröhren zu verwenden.
Valvestate Geräte haben die Wärme, das Spielgefühl, den Klangcharakter und die Musikalität eines
Röhrenverstärkers ohne die damit normalerweise verbundenen Nachteile wie Kosten und Gewicht.
Die Valvestate Technologie hat den klassischen Marshallsound für viele Gitarristen in der ganzen
Welt erreichbar gemacht.
Mit der Entwicklung der VS15, VS15R, VS30R, VS65R, VS100R & VS102R Combos und des
VS100H Topteils haben wir eine Verstärkerserie für eine Vielzahl von verschiedenen Anwendungen
geschaffen. Die VS15, VS15R und VS30R Modelle sind durch ihre Clean- und Overdrive-
Möglichkeiten, den Kopfhörerausgang und den eingebauten Hall (beim VS15R und VS30R) bestens
zum Üben geeignet. Jeder dieser Verstärker ist zum Warmspielen hinter der Bühne geeignet, mit dem
VS30R wird man auch im Proberaum viel Freude haben.
Die Modelle VS65R, VS100R, VS102R und VS100H werden nicht nur diesen Anwendungen
spielend gerecht, sondern sie bieten darüber hinaus auch viele zusätzliche Extras. Eine ECC83 Röhre
in der Vorstufe verleiht ihnen mehr Transparenz bei klaren, und bessere Dynamik bei übersteuerten
Einstellungen. Durch ihre Vielseitigkeit sowie ihre stärkere Leistung sind diese Verstärker ideal
geeignet für Proben und Konzerte.
Diese Bedienungsanleitung soll Ihnen helfen, das Beste aus Ihrem Valvestate herauszuholen.
Dennoch muß betont werden, daß die einfachste Möglichkeit, dies zu erreichen, darin besteht, zu
experimentieren. Man sollte nicht vor extremen Einstellungen zurückscheuen, wenn damit der
gewünschte Sound erreicht wird, denn Valvestate ist eine radikale Technologie, die dazu entwickelt
wurde, auch unter härtesten Bedingungen zu bestehen.
2
VS65R: 65 Watt Combo mit Hall
Mit seinen 65 Watt ist der zweikanalige
VS65R so vielseitig, daß er für eine ganze Reihe
unterschiedlicher Spielsituationen, von Warm-ups,
Proben und Aufnahmesessions bis hin zu
Konzerten, bestens geeignet ist. Durch die
Verwendung einer ECC83 Röhre in der Vorstufe,
die sowohl im Clean-, als auch im Overdrive-Kanal
arbeitet, erziehlt der VS65R einen wirklich
professionellen Ton.
Frontplatte
1. Input
Anschlußbuchse für die Gitarre. Zur
Vermeidung von Rauschen, Einstreubrummen und
unerwünschten Rückkopplungen empfiehlt es sich,
immer hochwertige abgeschirmte Kabel zu
verwenden.
2. Volume
Regler zum Einstellen der Lautstärke im
Clean-Kanal. Dient außerdem zum Einstellen der
Balance zwischen den beiden Kanälen. Ab der
Hälfte des Reglerweges erzeugt dieser Kanal
leichte Crunch-Distortion für angezerrte Akkorde
und Blues-Sounds.
3. Ch 1/2 LED
Leuchtanzeige für Kanal 1 (Clean) und Kanal
2 (Overdrive). Rot steht für Kanal 2.
4. Bass
Regler zur Einstellung der tiefen Frequenzen
im Gitarrenton. Durch Drehen des Reglers im
Uhrzeigersinn werden die tiefen Frequenzen
verstärkt, und der Gesamtklang wird, in
Abhängigkeit von den anderen Einstellungen,
wärmer und satter verzerrt. Durch Drehen gegen
den Uhrzeigersinn wird der Anteil der
Baßfrequenzen am Gesamtklang vermindert, und
der Gitarrenton wird brillanter, schärfer und
durchsetzungsfähiger.
Es sollte nicht vergessen werden, daß die
Gitarre selbst den stärksten Einfluß auf den Ton
hat. Eine von sich aus ‘bassige’ Gitarre wird wohl
niedrigere Einstellungen erfordern als eine eher
höhenreiche Gitarre.
5. Middle
Die Mitten sind im allgemeinen die
Frequenzen, die den Umfang des Gitarrentones
beeinflussen. Durch Aufdrehen der mittleren
Frequenzen wird der Ton satter, während er durch
eine Absenkung der Mitten dünner wird.
6. Treble
Mit diesem Regler kann der Anteil der hohen
Frequenzen am Gitarrenton im Clean-Kanal erhöht
oder abgesenkt werden. Durch Aufdrehen des
Reglers werden diese hohen Frequenzen verstärkt,
und der Gitarrenton wird brillanter und
durchschneidender.
7. Ch 1/2 Schalter
Kanalumschaltung von der Frontplatte aus.
8. Tone Shift Schalter
Wahlschalter zur Veränderung der
Grundeinstellung in der Klangregelung des Clean-
Kanals. Hierdurch werden die Mitten angehoben
und die Bässe etwas abgesenkt.
9. Gain
Regler für die Stärke des Gitarrensignals am
Eingang und den Grad der Verstärkung in der
Vorstufe von Kanal 2. Eine Erhöhung der Gain-
Einstellung führt zu stärkerer Verzerrung des
Gitarrentones sowie in gewissem Maße zu einer
Anhebung der Lautstärke.
Niedrige Gain-Einstellungen liefern angezerrte
Vintage Blues-Sounds. Wird der Regler mehr
aufgedreht, entstehen eher moderne High-Gain
Distortion-Sounds.
10. Bass
Regler zur Einstellung des Anteils der unteren
Frequenzen im Gitarrenton des Overdrive-Kanals.
Bei Einstellungen mit starker Verzerrung führt eine
Anhebung der Bässe im allgemeinen zu einem
dunkleren und volleren Ton.
11. Contour
Der Contour-Regler beeinflußt die mittleren
Frequenzen des Gitarrentones. Bei Rechtsanschlag
werden fast alle mittleren Frequenzen
herausgefiltert. In Verbindung mit starker
Verzerrung und extrem aufgedrehten Bass- und
Treblereglern kann so ein wahnsinniger Thrash-
Sound für brutale Rhythmen und knallige Solos
erzielt werden. Bei ganz nach links gedrehtem
Regler entstehen erstklassige Fusion-Sounds.
Es empfiehlt sich, eine Weile mit diesem
Regler zu experimentieren, um die optimale
Einstellung für Ihren Stil zu finden. Wenn man sich
nicht sicher ist, kann man den Regler in
Mittelstellung belassen.
VS65R
3
12. Treble
Mit diesem Regler kann der Anteil der hohen
Frequenzen am Gitarrenton erhöht oder abgesenkt
werden. Durch Aufdrehen des Reglers werden diese
hohen Frequenzen verstärkt, und der Gitarrenton
wird brillanter und durchschneidender.
13. Volume
Regler zum Einstellen der Lautstärke von Kanal
2. Dient außerdem zum Einstellen der Balance
zwischen Kanal 1 und Kanal 2.
14. FX Mix Regler
Dient in Verbindung mit dem Effektweg auf der
Rückseite dazu, das Effektsignal mit dem
Originalsignal zu vermischen. Bei Rechtsanschlag
erklingt nur das Effektsignal, (d.h. kein trockenes
Signal) bei Linksanschlag nur das Originalsignal.
15. Reverb
Durch Hinzuregeln von Hall erhält der
Gitarrenklang mehr Räumlichkeit. So entsteht der
Eindruck als spiele man in einem großen Raum oder
einer Halle.
Power LED
Leuchtdiode, die bei eingeschaltetem Combo
leuchtet.
17. Power Schalter
Netzschalter des Verstärkers.
Rückseite
1. Mains
Netzanschlußbuchse. Nur Netzanschlußkabel
entsprechend der landesüblichen Norm verwenden.
2. Headphones Buchse
Kopfhöreranschluß. Bei angeschlossenem
Kopfhörer werden die eingebauten Lautsprecher des
Combos automatisch abgeschaltet.
3. Footswitch Buchse
Anschlußbuchse für einen Einfachfußschalter.
Die Kanalwahl kann beim VS65R entweder von der
Frontplatte aus oder mit Hilfe eines optionalen
Einfachfußschalters erfolgen. Der als Zubehör
erhältliche Fußschalter FS 01D verfügt über eine
Leuchtdiode, die anzeigt, wann Kanal 2 aktiv ist.
-Effektweg-
Der Effektweg ist für externe Effektprozessoren
oder Fußbodeneffekte ausgelegt. Um eine optimale
Anpassung zu gewährleisten, ist der Effektweg des
VS65R empfindlich genug, um beide Arten von
Effekten (Prozessoren oder Fußbodeneffekte) zu
verarbeiten.
Im allgemeinen empfiehlt es sich,
Zeitachseneffekte, wie etwa Chorus oder Delay im
Effektweg zu verwenden, während Distortion-
Effekte besser zwischen Gitarre und Combo
geschaltet werden.
4. Fx Return
Buchse zum Anschluß an den Ausgang eines
Effektgerätes.
5. Fx Send
Buchse zum Anschluß an den Eingang eines
Effektgerätes.
6. Line Out Buchse
Diese Buchse kann zum Anschluß an
Aufnahmegeräte für Direktaufnahmen oder an PA-
Systeme verwendet werden.
Channel 2
Overdrive
Channel 1
Clean
VS65R
0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10 0 10
BASS MIDDLE
VOLUME
Ch1/2
Ch1/2
Tone
Shift
GAIN BASS CONTOUR TREBLE VOLUME FX MIX REVERB
POWER
ON
Power
TREBLE
Input
12
3
456
7
89
10 11 12 13 14 15 16 17

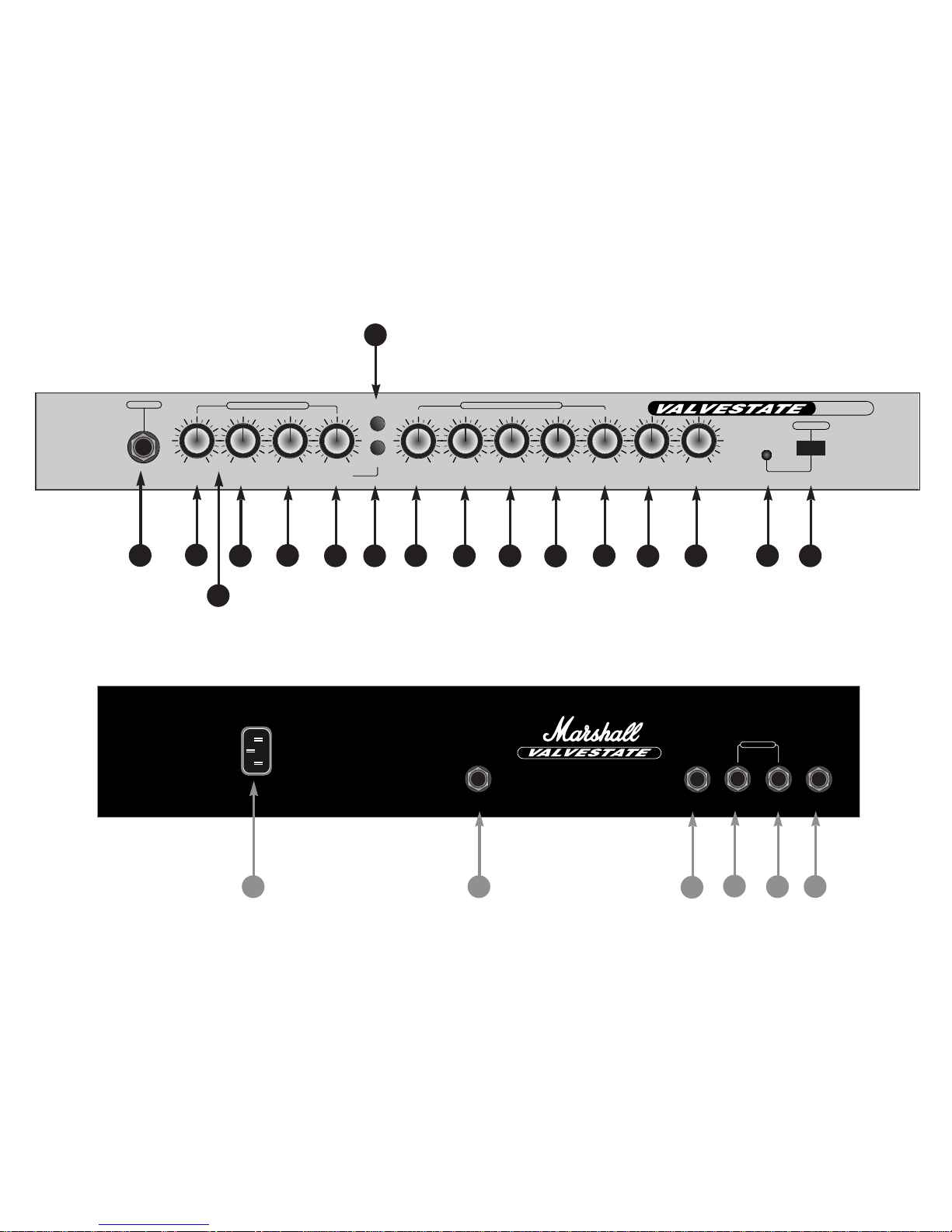

VS65 Front Panel
FX Loop
Made in England by:
Marshall Amplification plc,
Bletchley, Milton Keynes,
England.
WARNING!No user serviceable parts inside;
refer servicing to qualified personnel only.
AVIS! Risque de choc. Ne pas ouvrir.
WARNING! Fire & Shock Hazard: Do not expose
this unit to rain or moisture.
This Apparatus Must Be Earthed. Do not open.
Output 65 Watts RMS -8 Ω
FOOTSWITCHHEADPHONE RETURN SEND LINE OUT
MAINS INPUT
230V ~ 50 Hz
150 Watts
21 3456
VS65R Rear Panel
