Maico AP 100 User manual
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
Maico Elektroapparate-Fabrik GmbH
Steinbeisstr. 20
78056 Villingen-Schwenningen
Germany
www.maico-venlatoren.com
Mail: info@maico.de
Service: +49 7720 6940
Ersatzteile:
www.shop.maico-venlatoren.com
Montage- und Betriebsanleitung
Installaon and operang instrucons
Instrucons de montage et mode
d’emploi
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
Montage- und Betriebsanleitung
Verschlussklappen AP... und
Außengier SG...
Anleitung komple lesen.
Sicherheitshinweise beachten.
1 Lieferumfang
Verschlussklappe/Außengier, Dichtband, AP
150/SG 15 mit Fliegengier, diese Montage- und
Betriebsanleitung. Fliegengier für AP 100/100
B/120 und SG 100/100 B/120 oponal.
2 Besmmungsgemäße Verwendung
Selbsäge Verschlussklappen AP... und festste-
hende Außengier SG... werden als Abschluss-
elemente von Lüungsleitungen (zentrale/de-
zentrale Ablusysteme) innerhalb von abge-
schlossenen Wohneinheiten eingesetzt – zum
Beispiel in Wohngebäuden, Hotels etc. Bei
AP-Verschlussklappen önen die Lamellen
durch den Lustrom automasch. AP-Ver-
schlussklappen und SG-Außengier dienen
auch als Weerschutz, AP-Verschlussklappen
zusätzlich als Kaltlusperre.
DE
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
Zulässig ist der Einsatz nur:
●in Kombinaon mit der Wandhülse WH...
●bei senkrechter Einbaulage.
●bei Fesnstallaon Aufputz an einer Außen-
wand mit ausreichender Tragkra.
●bei Montage mit geeignetem Befesgungs-
material (bauseig bereitzustellen).
●in Lüungsschächten für abgeschlossene
Wohneinheiten.
Die AP-Verschlussklappen/SG-Außengier sind
ausschließlich für den häuslichen Gebrauch und
ähnliche Zwecke vorgesehen. Eine andere oder
darüber hinausgehende Benutzung gilt als nicht
besmmungsgemäß.
3 SICHERHEITSHINWEISE
Montage der AP-Verschlussklappen/SG-Außen-
gier nur durch Fachinstallateure der Lüungs-
technik. Voraussetzung: Fachliche Ausbildung
und Kenntnis der Fachnormen, EU-Richtlinien
und EU-Verordnungen. Geltende Unfallver-
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
hütungsvorschrien beachten. Maßnahmen
des Arbeitsschutzes und der Arbeitssicherheit
beachten: Intakte Schutzkleidung etc.
Nicht zulässiger Betrieb
AP-Verschlussklappen/SG-Außengier dürfen
in folgenden Situaonen auf keinen Fall einge-
setzt werden.
●In explosionsfähiger Atmosphäre.
●bei Entzündungs-/Brandgefahr durch brenn-
bare Materialien, Flüssigkeiten oder Gase.
In der Nähe der Verschlussklappe keine
brennbaren Materialien, Flüssigkeiten oder
Gase deponieren, die sich bei Hitze oder
durch Funkenbildung entzünden und in Brand
geraten können.
Allgemeine Sicherheitshinweise
●Gefahren für Nicht-Fachkräe, Kinder und
Personen mit eingeschränkten physischen,
sensorischen oder psychischen Fähigkeiten
oder mangelndem Wissen. AP-Verschluss-
klappen/SG-Außengier nur von Personen
installieren, in Betrieb nehmen, reinigen und
warten lassen, welche die Gefahren dieser
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
Arbeiten sicher erkennen und vermeiden
können.
●Verletzungsgefahr bei Arbeiten in der Höhe.
Benutzen Sie geeignete Aufsegshilfen (Lei-
tern). Die Standsicherheit ist zu gewährleis-
ten, die Leiter ist ggf. durch eine 2. Person
zu sichern. Sorgen Sie dafür, dass Sie sicher
stehen und sich niemand unterhalb der Ver-
schlussklappe/des Außengiers auält.
●Veränderungen und Umbauten an der AP-
Verschlussklappe/dem SG-Außengier sind
nicht zulässig und entbinden den Hersteller
von jeglicher Gewährleistung und Haung.
●Vorsicht beim Umgang mit Verpackungsmate-
rialien. Geltende Sicherheits- und Unfallverhü-
tungsvorschrien einhalten. Verpackungsma-
terial außer Reichweite von Kindern auewah-
ren (Ersckungsgefahr beim Verschlucken).
4 Umgebungsbedingungen
●Zulässige Umgebungstemperatur: 0 bis 60 °C
●Lagerung: -20 bis +60 °C
AP-Verschlussklappen/SG-Außengier
nur trocken lagern.
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK

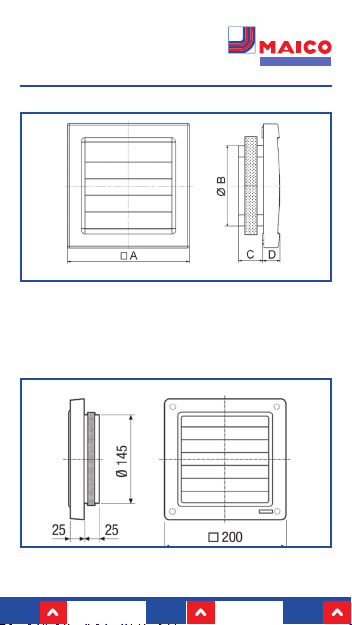

5 Technische Daten
●Gewicht 0,1 bis 0,4 kg
●Druckverlust 10 Pa
●Schutzart (EN 60529) IP 20
6 Montage
Vor der Montage die zur AP-Verschlussklappe/
zum SG-Außengier passende Wandhülse
WH 100, WH 120 oder WH 150 in der Außen-
wand anbringen.
1. Beigefügtes Dichtband ringsum auf den
Gehäusestutzen der Verschlussklappe/dem
Außengier kleben.
2. AP/SG 100/100 B/120: Gehäuse an den
4 Rastnasen lösen und von der Aufnahme
abnehmen.
3. AP 150/SG 15: Gehäuse von der Rückseite
an den 4 Befesgungszapfen vorsichg
durchstoßen.
4. An der Außenwand die 4 Bohrposionen
der Befesgungslöcher markieren, bohren
und Dübel einstecken.
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
5. AP-Verschlussklappen/SG-Außengier mit
dem Flansch in die Wandhülse schieben
und mit 4 Schrauben an der Wand fest-
schrauben. Auf korrekte Lage des Dichtban-
des achten. Einbaulage mit Maico-Schri-
zug rechts unten beachten.
6. AP/SG 100/100 B/120: Ggf. oponales
Fliegengier FG in die Verschlussklappe/das
Außengier einlegen.
7. AP/SG 100/100 B/120: Gehäuseeinheit
auf die Aufnahme drücken, so dass diese
hörbar in den 4 Rastnasen einrastet.
8. AP-Verschlussklappen/SG-Außengier zur
Wand dauerelassch und wierungsbestän-
dig abdichten. Geeignetes Dichtungsmateri-
al (Silikon) ist bauseig bereitzustellen.
9. Funkonstest durchführen.
7 Reinigung
AP-Verschlussklappen/SG-Außengier bei
Bedarf mit einem trockenen Tuch reinigen. Häu-
gkeit abhängig von Umgebungsbedingungen
und zu erwartenden Beeinträchgungen.
ACHTUNG bei AP...: Lamellen nicht zu stark ö-
nen, schließen oder verbiegen (Lamellenbruch).
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
ACHTUNG: AP-Verschlussklappen/SG-Außen-
gier nur mit Wasser und nicht in der Spülma-
schine reinigen. Keine aggressiven, gesund-
heitsschädlichen oder leicht enlammbaren
Reinigungsmiel verwenden.
8 Demontage
Demontage nur durch Fachkräe.
9 Entsorgung
Verpackungsmaterialien und Altprodukte sind
nach deren Nutzungsende umweltgerecht nach
den in Ihrem Land geltenden Besmmungen zu
entsorgen. Altprodukte auf keinen Fall mit dem
normalen Hausmüll entsorgen.
Impressum: © Maico Elektroapparate-Fabrik GmbH.
Deutsche Originalanleitung. Druckfehler, Irrtümer
und technische Änderungen vorbehalten.
VENTILATOREN
FR
AP 100/100 B/120/150
SG 100/100 B/120/15
DE UK
Installaon and operang
instrucons AP... shuer and
SG... external grille
Read the enre manual.
Observe safety instrucons.
1 Scope of delivery
Shuer/external grille, sealing strip, AP 150/
SG 15 with y screen, these installaon and op-
erang instrucons. Fly screen for AP 100/100
B/120 and SG 100/100 B/120 oponal.
2 Intended use
AP... airstream-operated shuers and SG... xed
external grille are used as terminang elements
of venlaon ducts (centralised/decentralised
air exhaust system) within closed residenal
units, for example, in residenal buildings,
hotels etc. With AP shuers, the lamellae open
automacally due to the air ow. AP shuers
and SG external grilles also serve as weather
protecon. AP shuers addionally serve as a
cold air barrier.
UK
