Lunos 9/MRD User manual
Einbauanleitung / Installation Manual
Typ / Type 9/MRD No.: 041 139
Ausrichtung Gefälle / Alignment slope DE / EN
Symbolerklärungen / Explanation of symbols DE / EN
Das benötigte Gefälle für eine saubere und korrekte Kondensatführung ist bereits in den Einbaustein
9/MRD integriert. Daher muss der Einbaustein nicht zusätzlich mit Gefälle in die Wand eingesetzt
werden, es muss aber auf die richtige Ausrichtung geachtet werden. Dafür beachten Sie bitte die
folgenden Bilder:
The required slope for clean and correct condensate routing is already integrated in the installation
block 9/MRD. Therefore, the installation block does not have to be additionally inserted into the wall
with a slope, but care must be taken to ensure correct alignment. For this, please refer to the follo-
Abmessungen (HxBxT): 240 mm x 210 mm x 500 mm (kürzbar)
Material: Neopor
Brandklasse: E nach EN 13501-1
Wärmeleitfähigkeit: 0,030 W/mK
Dimensions (HxBxT): 240 mm x 210 mm x 500 mm (shortenable)
Material: Neopor
Fire class: E according to EN 13501-1
Wichtig! / Important!
Gebäude Innenseite / Building interior
Gebäude Außenseite / Building exterior
Allgemeine Informationen / General information DE / EN
E419 06.21
LUNOS Germany
LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0
für Raumluftsysteme Fax +49 30 362 001-89
13593 Berlin ∙ Germany www.lunos.de

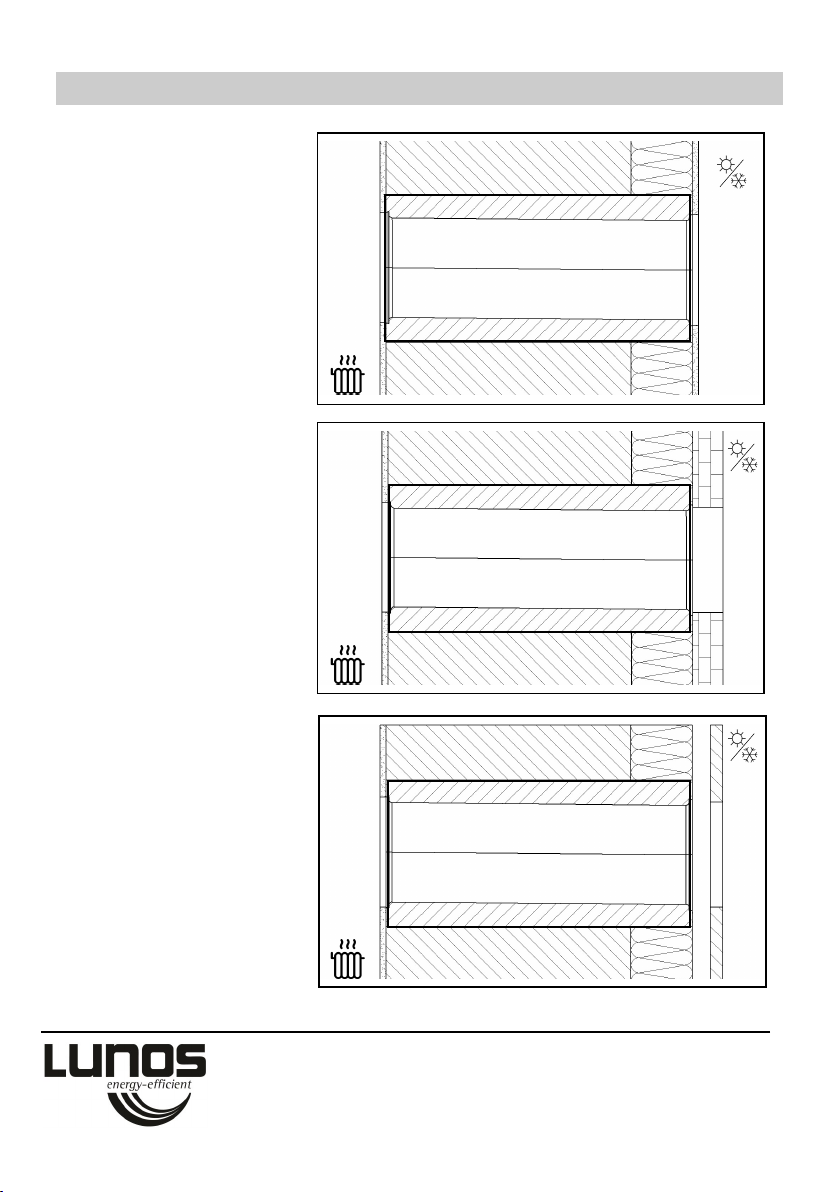

Positionierung in der Fassade / Positioning in the facade DE / EN
Mauerwerk mit Wärmedämmver-
bundsystem und Außenputz
Masonry with thermal insulation
composite system and exterior
rendering
Mauerwerk mit Wärmedämmver-
bundsystem und Klinkerfassade
Masonry with thermal insulation
composite system and clinker
facade
Mauerwerk mit Wärmedämmver-
bundsystem und Vorhangfassa-
de
Masonry with thermal insulation
composite system and curtain
wall
9/MRD
9/MRD
9/MRD
