LightPro Oberon Hi 191S User manual

Geproduceerd door / Produced by / Hergestellt von / Produit par:

TECHMAR B.V. • CHOPINSTRAAT 10-11 • 7557 EH HENGELO • THE NETHERLANDS

+31 (0)88 43 44 517 • [email protected] • WWW.LIGHTPRO.NL

Gebruikershandleiding

User manual

Bedienungsanleitung

Manuel de l’utilisateur

MI3974 - 20191119

Oberon Lo

190P

Oberon Hi

191S

B C

[1] [1]

[9]

[8]

D E

[9]

[3]

[2]

[1]

[9]

F G

[1]

[8]

H I

[9]

[4]

[5]

[1]

[9]

J K

[1]

[8]

M N

[10]

[1]

[10]

[1]

Castor 9

Oberon Lo / Oberon Hi

Gebruikershandleiding

Bedankt voor de aankoop van de Lightpro Oberon.

Dit document bevat de benodigde informatie voor

correct, efciënt en veilig gebruik van het product.

Raadpleeg de algemene handleiding van het Lightpro

12-volt systeem en de gebruikershandleiding van uw

transformator voor meer informatie over de aanleg en

aansluiting van uw lichtplan.

Lees de informatie in deze handleiding zorgvuldig

door voor ingebruikname van het product. Bewaar

deze handleiding bij het product ter naslag in de

toekomst.

PRODUCTBESCHRVING

De Lightpro Oberon is een staande LED lamp voor

buitengebruik. Het armatuur kan gemonteerd worden

op een vaste ondergrond of in de grond geplaatst

worden met de meegeleverde stekers. Dit product

is uitsluitend te gebruiken als buitenverlichting in

combinatie met het 12-volt systeem van Lightpro. Elke

wijziging aan het product kan gevolgen hebben voor

de veiligheid, garantie en correcte werking van het

product en/of het andere onderdelen van het systeem.

Specicaties

Product Lightpro Oberon Lo / Hi

Artikelnummer 190P / 191P

Verbruik 4W

Lichtstroom 400 lm

Afmetingen (H x Ø) 420 / 660 x 64 mm

Beschermingsklasse IP44

Omgevingstemperatuur -20°C tot 50°C

Kabellengte 1m

Dimbaar Ja

MONTAGE

Inhoud van de verpakking

[Afbeelding A]

1. Armatuur Oberon

2. Grondsteker

3. Schroeven

4. Schroeven

5. Pluggen

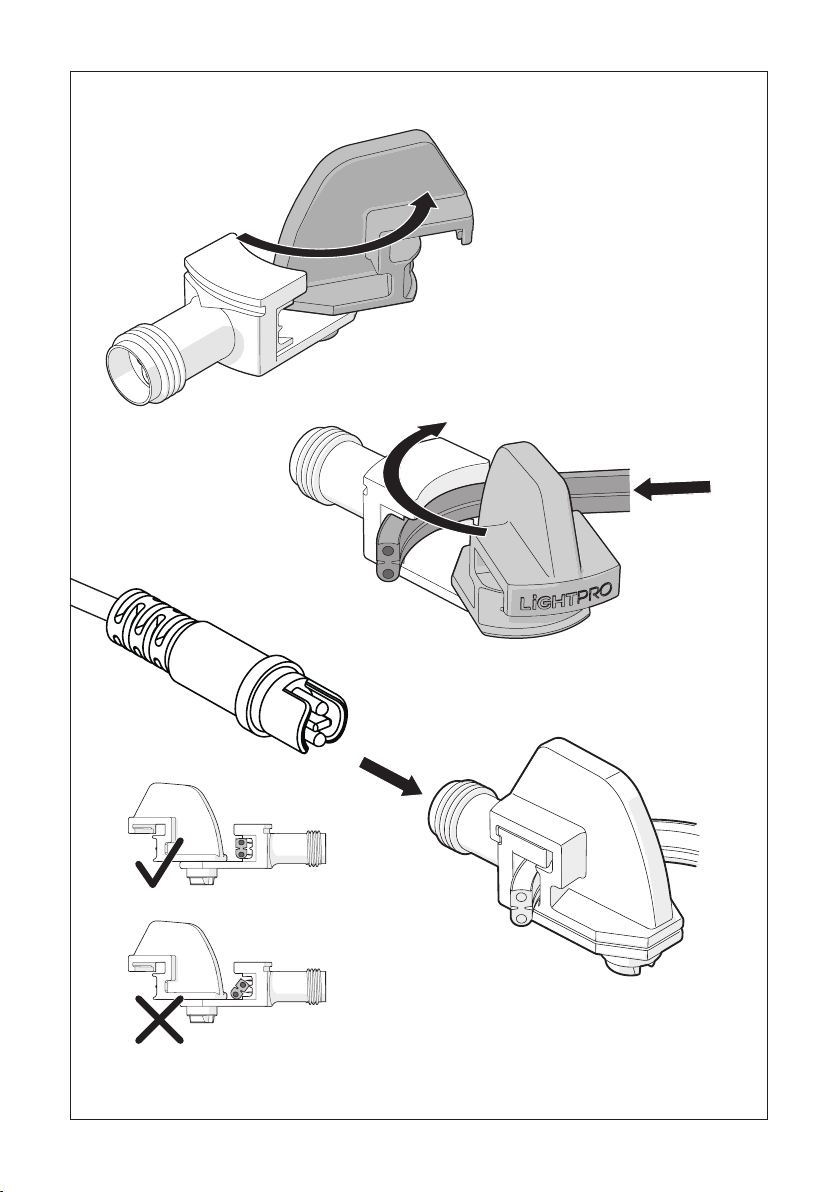

6. Lightpro connector

7. Inbussleutel

Controleer of alle onderdelen aanwezig zijn in de

verpakking. Voor vragen over onderdelen, service,

eventuele klachten of andere zaken kunt u altijd bij ons

terecht. E-mail: [email protected]

Montage

[Afbeelding B]

Verwijder de schroeven [8] uit het armatuur [1] met de

meegeleverde sleutel [7]

[Afbeelding C]

Haal de voet [9] uit het armatuur [1]

Optie 1: Plaatsing in de grond

[Afbeelding D]

Bevestig de stekers [2] aan de voet [9] met de meege-

leverde schroeven [3]

[Afbeelding E]

Plaats de voet [9] in het armatuur [1]

[Afbeelding F]

Plaats de schroeven [8] terug in het armatuur met

behulp van de sleutel [7]

[Afbeelding G]

Plaats het armatuur in de grond

Optie 2: Plaatsing op vaste ondergrond

[Afbeelding H]

Bevestig de voet [9] op de ondergrond met behulp

van de meegeleverde schroeven [4]

Boor indien nodig gaten voor en gebruik de mee-

geleverde pluggen [5]

[Afbeelding I]

Plaats het armatuur [1] op de voet [9]

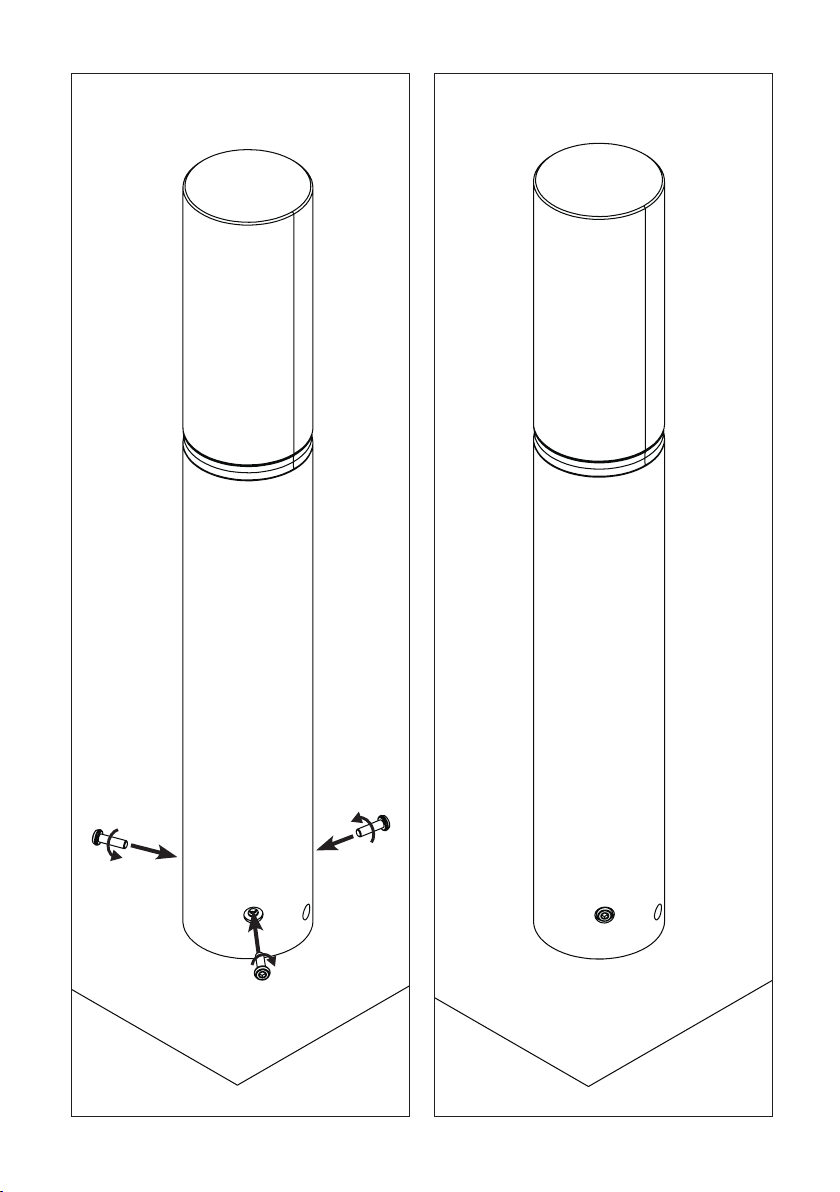

[Afbeelding J]

Plaats de schroeven [8] terug in het armatuur met

behulp van de sleutel [7]

[Afbeelding K]

Voltooid

Bediening van de Dimmer

[Afbeelding L]

Draai de kop [10] los en haal deze uit het armatuur [1]

[Afbeelding M]

Stel de gewenste lichtsterkte in middels de druktoets

aan de onderzijde van de kop [10]

De lichtsterkte is instelbaar is 6 verschillende

niveaus

[Afbeelding N]

Plaats de kop [10] terug in het armatuur [1] en draai

deze vast
