LG L1953T-BX User manual
N
o olvide leer las Precauciones importantes antes de utilizar este producto.
Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el
futuro.
C
onsulte la etiqueta adjunta al producto y transmita esta información a su
distribuidor cuando requiera asistencia.
Guía del usuario
L1753T
L1953T
L1733TR
L1933TR
L1753TR
L1953TR
L1753TX
L1953TX
E1
Esta unidad se diseñó y fabricó para garantizar la seguridad personal; sin
embargo, el uso inadecuado de la unidad puede causar descargas eléctricas o
riesgo de incendios. Con el fin de permitir un funcionamiento correcto de todas
las opciones de seguridad incorporadas en esta pantalla, respete las siguientes
normas básicas para su instalación, uso y mantenimiento.
Seguridad
Utilice únicamente el cable de alimentación suministrado con la unidad. Si el cable
que va a utilizar no es el suministrado por el proveedor, asegúrese de que ha sido
debidamente homologado según la normativa local correspondiente. Si este cable
de alimentación tuviera algún defecto, póngase en contacto con el fabricante o con
el servicio de reparación autorizado más próximo para sustituirlo por otro.
El cable de alimentación se utiliza como dispositivo de desconexión principal.
Asegúrese de que puede acceder fácilmente al enchufe tras la instalación.
Conecte la pantalla únicamente al tipo de fuente de alimentación indicada en las
especificaciones de este manual o que figura en la pantalla. Si no está seguro del
tipo de fuente de alimentación de que dispone, consulte con su distribuidor.
Las tomas de corriente de CA y los cables de extensión sobrecargados, así como
los cables de alimentación desgastados y los enchufes rotos son peligrosos y
pueden ser la causa de descargas o incendios. Llame al técnico del servicio de
mantenimiento para sustituir estos componentes.
No abra la pantalla:
En el interior no hay componentes que el usuario pueda reparar.
En el interior el voltaje es alto y peligroso incluso cuando no hay suministro de
alimentación.
Póngase en contacto con su distribuidor si la pantalla no funciona correctamente.
Para evitar lesiones personales:
No coloque la pantalla en una estantería inclinada a menos que esté
correctamente asegurada.
Utilice únicamente un lugar recomendado por el fabricante.
Para evitar incendios u otros peligros:
Apague siempre la pantalla (OFF) si va a salir de la habitación por un tiempo
prolongado. Nunca deje la pantalla encendida (ON) cuando salga de casa.
Evite que los niños arrojen o metan objetos por las aberturas de la pantalla.
Algunas piezas internas emiten niveles de voltaje peligrosos.
No añada accesorios que no hayan sido diseñados para esta pantalla.
Durante una tormenta eléctrica o cuando vaya a dejar la pantalla desatendida
durante un período amplio de tiempo, desenchúfela de la toma de pared.
Precauciones importantes
E2
Precauciones importantes
Durante la instalación
No coloque objetos sobre el cable de alimentación ni los pase por encima de él;
no coloque la pantalla donde el cable de alimentación pueda resultar dañado.
No utilice esta pantalla cerca del agua como en una bañera, un lavabo, un
fregadero, en suelo mojado o cerca de una piscina.
Las pantallas incluyen aberturas de ventilación para permitir la expulsión del calor
que generen durante el funcionamiento. En caso de bloqueo de estas aberturas,
el calor acumulado puede causar fallos o incluso incendios. Por lo tanto, NUNCA:
Bloquee las ranuras de ventilación inferiores colocando la pantalla en una cama,
un sofá, una alfombra, etc.
Coloque la pantalla en un habitáculo cerrado a menos que disponga de
ventilación adecuada.
Cubra las aberturas con tela u otro material.
Coloque la pantalla cerca o encima de un radiador o una fuente de calor.
No roce ni golpee la pantalla LCD de matriz activa con nada que sea duro, ya que
podría arañarla, estropearla o dañarla de forma permanente.
No presione la pantalla LCD con el dedo por un período de tiempo prolongado,
porque podría provocar que la imagen se quedase en la pantalla.
Algunos defectos de punto podrían aparecer como manchas rojas, verdes o
azules en la pantalla. Sin embargo, esto no afectará al funcionamiento de la
pantalla.
Si es posible, utilice la resolución recomendada para obtener la mejor calidad de
imagen en la pantalla LCD. Si se utiliza en otro modo que no sea la resolución
recomendada, podrían aparecer en la pantalla algunas imágenes a escala o
procesadas. Sin embargo, esto es característico del panel LCD de resolución fija.
Limpieza
Desenchufe la pantalla antes de limpiar su superficie.
Utilice un paño ligeramente húmedo, no mojado. No utilice un aerosol
directamente sobre la pantalla porque un exceso de pulverización puede
provocar descargas eléctricas.
Volver a embalar
l No tire la caja ni los materiales de embalaje. Son un contenedor idóneo para
transportar la unidad. Cuando traslade la unidad a otra ubicación, vuelva a
embalarla en su material original.
Cómo deshacerse de materiales contaminantes de forma segura
La lámpara fluorescente empleada en este producto contiene una pequeña
cantidad de mercurio.
No se deshaga de este producto de la misma forma que lo haría con los
residuos generales de su hogar.
Debe hacerlo según las normativas locales correspondientes.
Conexión del monitor
E3
Antes de instalar el monitor, aseg rese de que no se está suministrando
alimentación ni al monitor, ni al sistema informático ni a otros
dispositivos conectados.
Instalación de la base de soporte
1. Coloque el monitor cara abajo sobre un paño suave.
2.Monte el soporte en el producto en la dirección correcta, tal como se muestra
en la imagen. Asegúrese de empujarlo hasta escuchar un “clic”.
Importante
Esta ilustración muestra el modelo de general de conexión. Su monitor puede
ser distinto a los elementos que se muestran en la ilustración.
No mantenga el producto boca abajo sujetándolo únicamente por la base de
soporte. El producto podría caerse y da arse o causarle lesiones en el pie.
3.Monte la Stand Base (Base del soporte) en Stand Body la (Estructura de soporte) en
la dirección correcta
4.Una vez realizado el montaje levante el monitor con cuidado y vuélvalo hacia el
frente.
Estructura de soporte
Base del soporte
Estructura de soporte
E4
Conexión del monitor
1. Coloque un cojín o un pa o suave sobre
una superficie plana.
Para extraer el soporte: 2. Coloque el monitor boca abajo
sobre el cojín o el pa o suave.
3. Sujete el producto tal como se muestra a continuación y eleve el soporte ligeramente.
4. Sujete el producto del otro modo que se indica y gire la base del soporte en la
dirección de la flecha hasta que escuche un “chasquido”.
5. Tire del soporte para extraerlo.
parte superior
parte de la base
del soporte
Conexión del monitor
E5

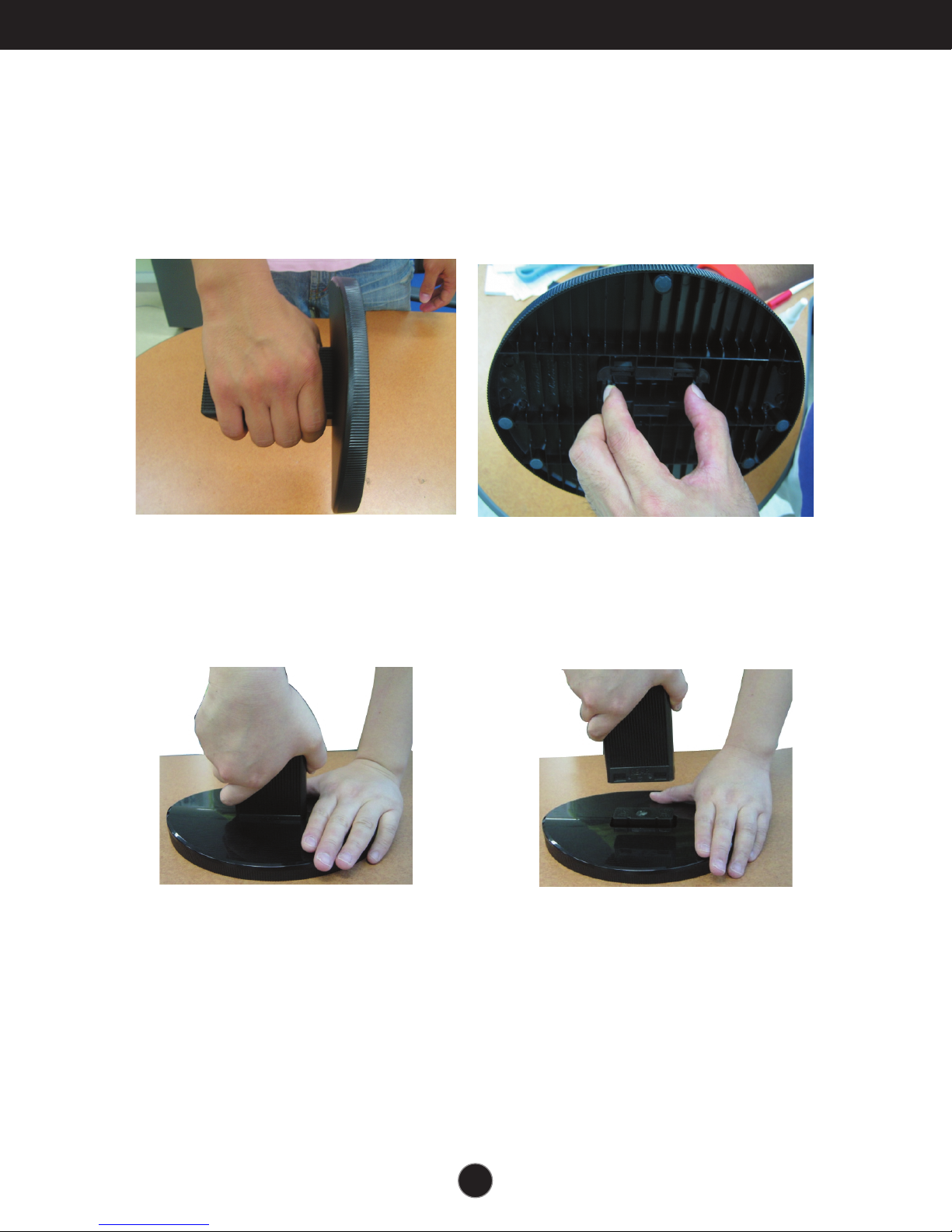

Para extraer la base del soporte:
1. Sujete el cuerpo del soporte tal como
se indica. 2. Presione las dos pesta as al mismo
tiempo tal como se indica.
3.Coloque la base del soporte en una
superficie plana y tire del cuerpo del
soporte al mismo tiempo que sujeta la
base del soporte con la otra mano.
4.El cuerpo del soporte y la base del
soporte quedarán separados.
E6
Conexión de la pantalla
Antes de instalar el monitor, asegúrese de que no se está suministrando
alimentación ni al monitor, ni al sistema informático ni a otros dispositivos
conectados.
Colocación de la pantalla
1.
Ajuste la posición del panel de diferentes formas, para conseguir la máxima comodidad.
Rango de inclinación: -5˚~20˚ Pivot: 355˚
Ergonomía
Para mantener una posición de visión ergonómica y cómoda, se recomienda que el
ángulo de inclinación acia delante supere los 5 grados.
Advertencia : cuando ajuste el ángulo de la pantalla, no
ponga el dedo entre la parte superior del
monitor y el cuerpo del soporte.Si lo ace,
podría acerse daño en los dedos.
20
*La función no está disponible en
todos los países.
E7
Conexión de la pantalla
Uso del ordenador
1. Coloque el monitor en un lugar adecuado y bien ventilado cerca del ordenador.
2. Conecte el cable de señal . Una vez conectado, apriete los tornillos de mariposa para
asegurar la conexión.
3. Conecte el cable de alimentación a una toma de alimentación a propiada de fácil acceso
y próxima a la pantalla.
NOTA
‘Sel Image Setting Function’(Función de configuración de autoimagen): esta función ofrece al usuario una
configuración de pantalla óptima. Cuando el usuario conecta el monitor por primera vez, esta función ajusta
automáticamente la pantalla a la configuración óptima de cada se al de entrada. Si desea ajustar el monitor
mientras está funcionando, o ejecutar de nuevo esta función manualmente, presione el botón “AUTO/SET” del
panel frontal del monitor. También puede ejecutar la opción “RESTABLECER” del menú de ajuste de OSD. Sin
embargo, hay que tener en cuenta que esta opción inicializa todos los elementos del menú excepto “Idioma”.
4. Presione el botón del panel frontal para encender el equipo.
Cuando la corriente del monitor está conectada, se ejecuta
automáticamente la función ‘Self Image Setting Function’
(Función de configuración de autoimagen).
(Sólo en modo analógico)
Tipo de toma
de pared
Tipo de toma de PC
MAC
PC
Cable de alimentación
Cable de señal
Señal analógica
D-sub
Señal digital
DVI
Varía en función del modelo.
1
2
Adaptador para Mac
Para Apple Macintosh es necesario un adaptador de enchufe
independiente para cambiar el conector D-sub VGA de alta densidad de
15 patillas (3 filas) del cable suministrado por uno de 15 patillas y filas.
NOTA
Esta es una imagen simplificada
de la parte posterior.
Esta vista de la parte posterior
es la de un modelo general; su
pantalla puede variar respecto
a la que se muestra.
PC
2
1
Se al digital DVI
(Esta función no está disponible en todos los países)
E8
Control Función
Funciones del panel de control
Controles del panel frontal Laterales
Botón MENU Utilice este botón para entrar o salir de la pantalla de
configuración de la pantalla.
OSD BLOQUEADO/DESBLOQUEADO
Esta función permite bloquear la configuración de control
actual para que no se pueda modificar por error.
Pulse y mantenga presionado el botón MENU durante
varios segundos. Debería aparecer el mensaje "OSD
BLOQUEADO".
Puede desbloquear los controles del menú en pantalla en
cualquier momento pulsando el botón MENU durante
varios segundos. Debería aparecer el mensaje "OSD
DESBLOQUEADO".
Botón
Utilice estos botones para seleccionar y ajustar las
funciones de la Visualización en pantalla (OSD).
Utilice este botón para activar el conector D-Sub o DVI.
Esta función se utiliza cuando hay dos ordenadores
conectados a la pantalla. El ajuste predeterminado es
D-Sub.
Tecla de unción SOURCE (Origen)
Para obtener más información, consulte la página E15
E9E9
Funciones del panel de control
Este indicador se ilumina en azul cuando el
funcionamiento de la pantalla es normal(Modo
encendido).
Si la pantalla está en el modo de desconexión
automática (Ahorro de energía), el indicador pasa a
color ámbar.
Utilice este botón para encender o apagar la pantalla.
Botón de alimentación
Indicador de
alimentación
Utilice este botón para realizar una selección en la
presentación en pantalla.
Botón
AUTO/SET
Ajuste automático de imagen
Cuando ajuste la configuración de la pantalla, pulse
siempre el botón AUTO/SET antes de abrir la
presentación en pantalla Display (OSD).
Así se ajustará automáticamente la imagen en
pantalla al tama o de resolución de pantalla actual
(modo de presentación).
El mejor modo de pantalla es
Monitor de 17 pulgadas: 1280 x 1024
Monitor de 19 pulgadas: 1280 x 1024
Control Función
