LevelOne GEP-2681 User manual

GEP-2681 26-Port L3 Lite Managed

Gigabit PoE Switch

Quick Installation Guide

English

Deutsch

Français

Español

Italiano

Ελληνικά

Português

Русский

Polski

All manuals and user guides at all-guides.com

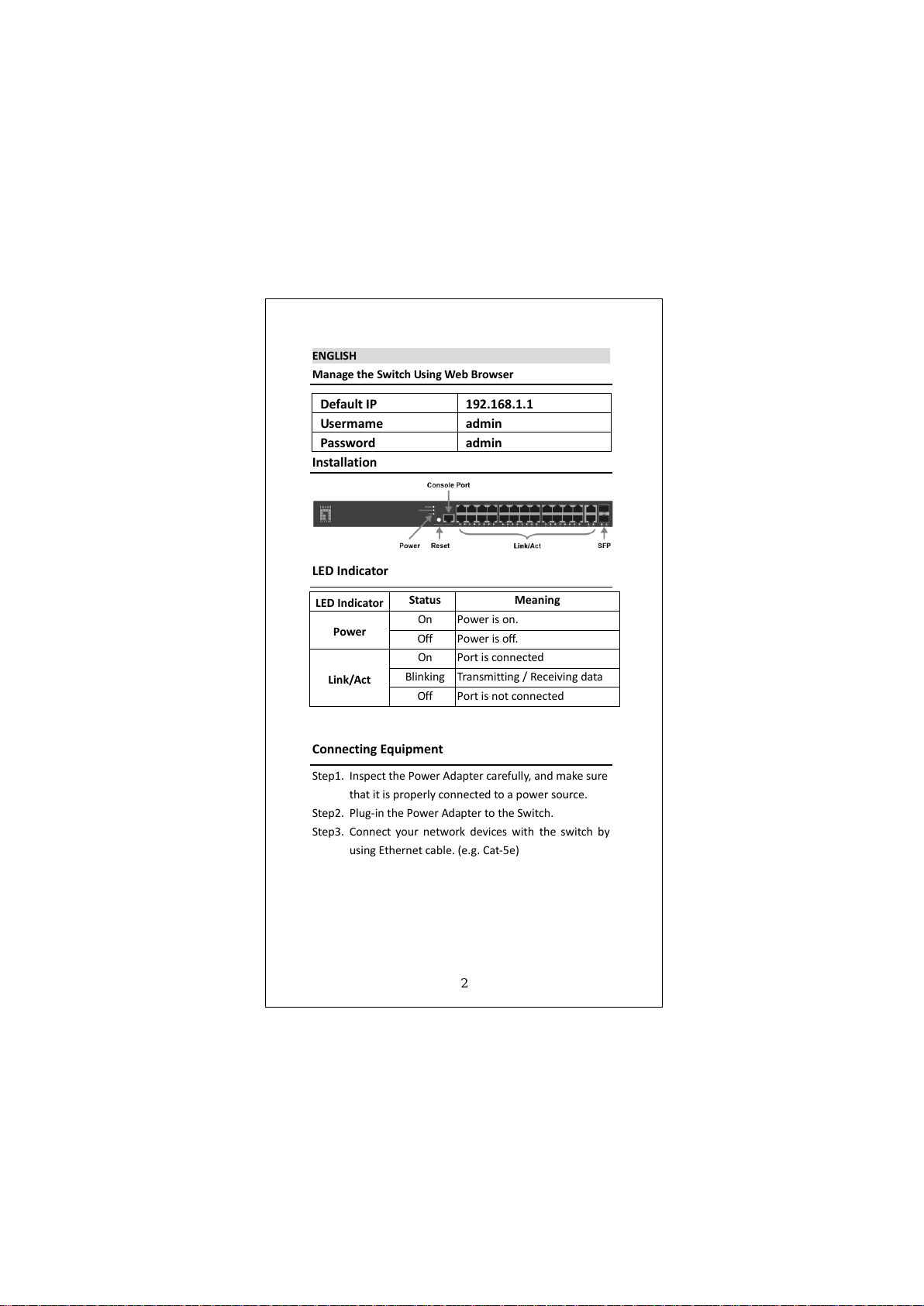

ENGLISH

Manage the Switch Using Web Browser

Installation

LED Indicator

Connecting Equipment

Step1. Inspect the Power Adapter carefully, and make sure

that it is properly connected to a power source.

Step2. Plug-in the Power Adapter to the Switch.

Step3. Connect your network devices with the switch by

using Ethernet cable. (e.g. Cat-5e)

Default IP

192.168.1.1

Usermame

admin

Password

admin

LED Indicator

Status

Meaning

Power

Power is on.

Off

Power is off.

Link/Act

Port is connected

Blinking

Transmitting / Receiving data

Off

Port is not connected

All manuals and user guides at all-guides.com

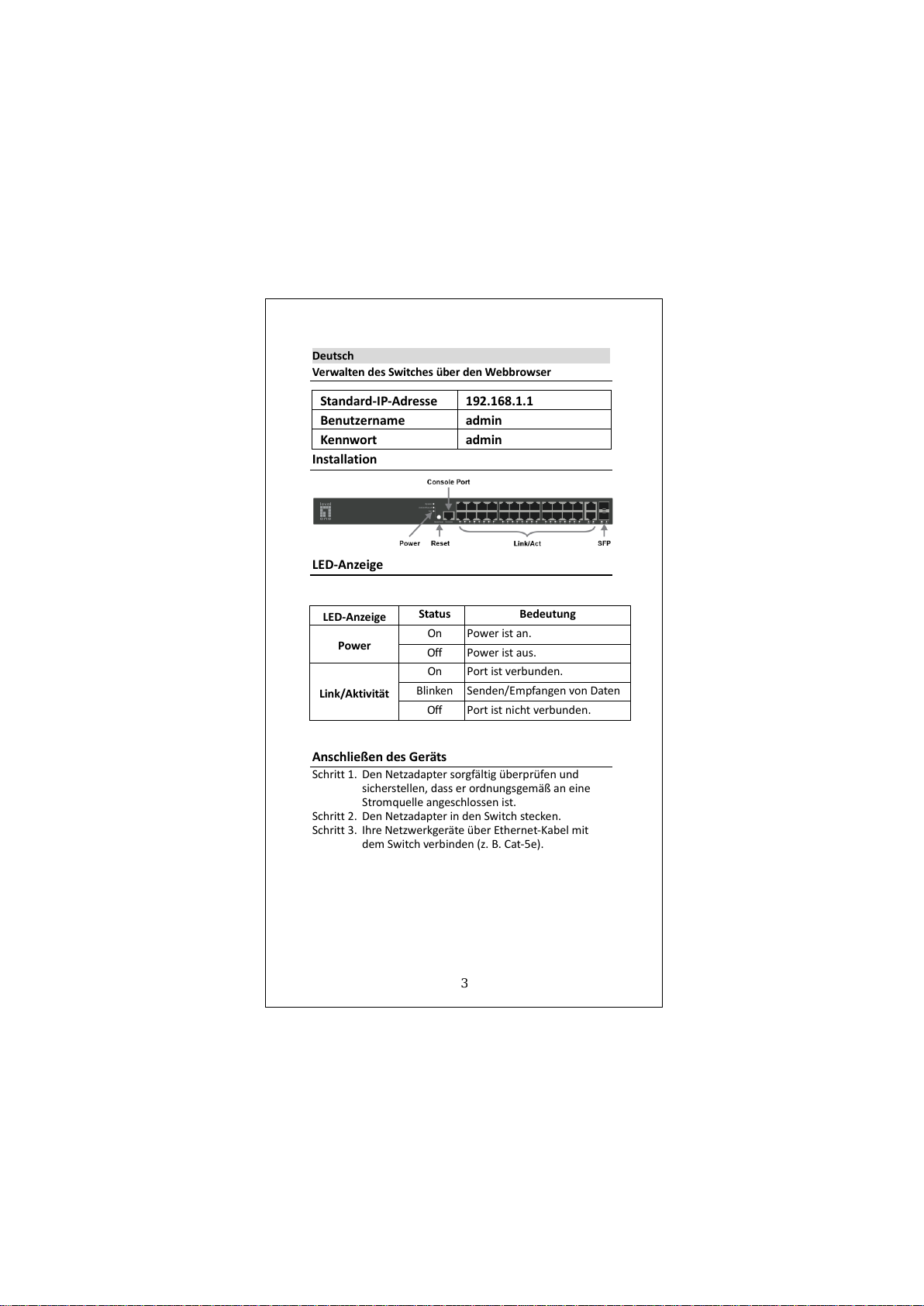

Deutsch

Verwalten des Switches über den Webbrowser

Installation

LED-Anzeige

Anschließen des Geräts

Schritt 1. Den Netzadapter sorgfältig überprüfen und

sicherstellen, dass er ordnungsgemäß an eine

Stromquelle angeschlossen ist.

Schritt 2. Den Netzadapter in den Switch stecken.

Schritt 3. Ihre Netzwerkgeräte über Ethernet-Kabel mit

dem Switch verbinden (z. B. Cat-5e).

Standard-IP-Adresse

192.168.1.1

Benutzername

admin

Kennwort

admin

LED-Anzeige

Status

Bedeutung

Power

Power ist an.

Off

Power ist aus.

Link/Aktivität

Port ist verbunden.

Blinken

Senden/Empfangen von Daten

Off

Port ist nicht verbunden.

All manuals and user guides at all-guides.com

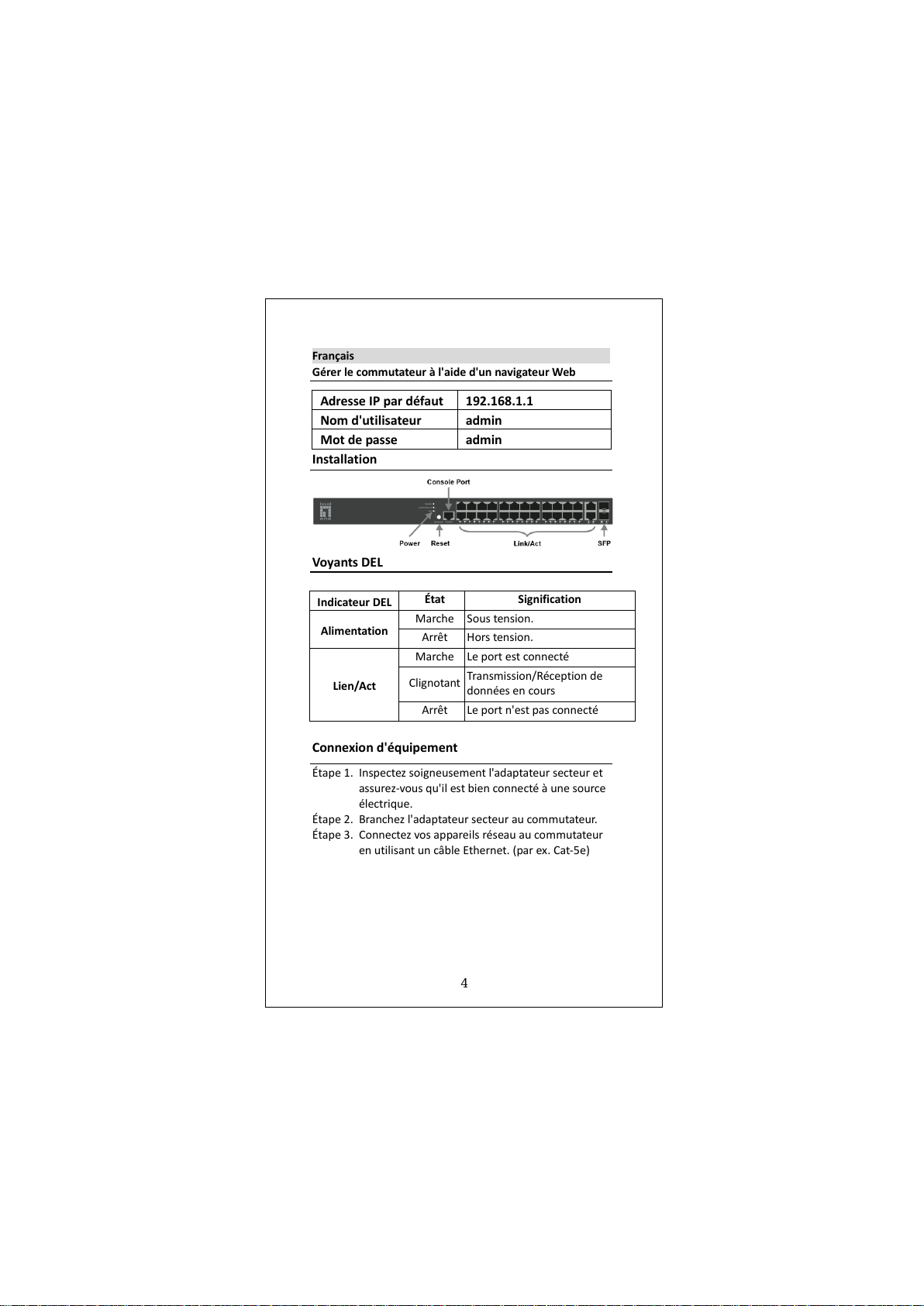

Français

Gérer le commutateur à l'aide d'un navigateur Web

Installation

Voyants DEL

Connexion d'équipement

Étape 1. Inspectez soigneusement l'adaptateur secteur et

assurez-vous qu'il est bien connecté à une source

électrique.

Étape 2. Branchez l'adaptateur secteur au commutateur.

Étape 3. Connectez vos appareils réseau au commutateur

en utilisant un câble Ethernet. (par ex. Cat-5e)

Adresse IP par défaut

192.168.1.1

Nom d'utilisateur

admin

Mot de passe

admin

Indicateur DEL

État

Signification

Alimentation

Marche

Sous tension.

Arrêt

Hors tension.

Lien/Act

Marche

Le port est connecté

Clignotant

Transmission/Réception de

données en cours

Arrêt

Le port n'est pas connecté

All manuals and user guides at all-guides.com

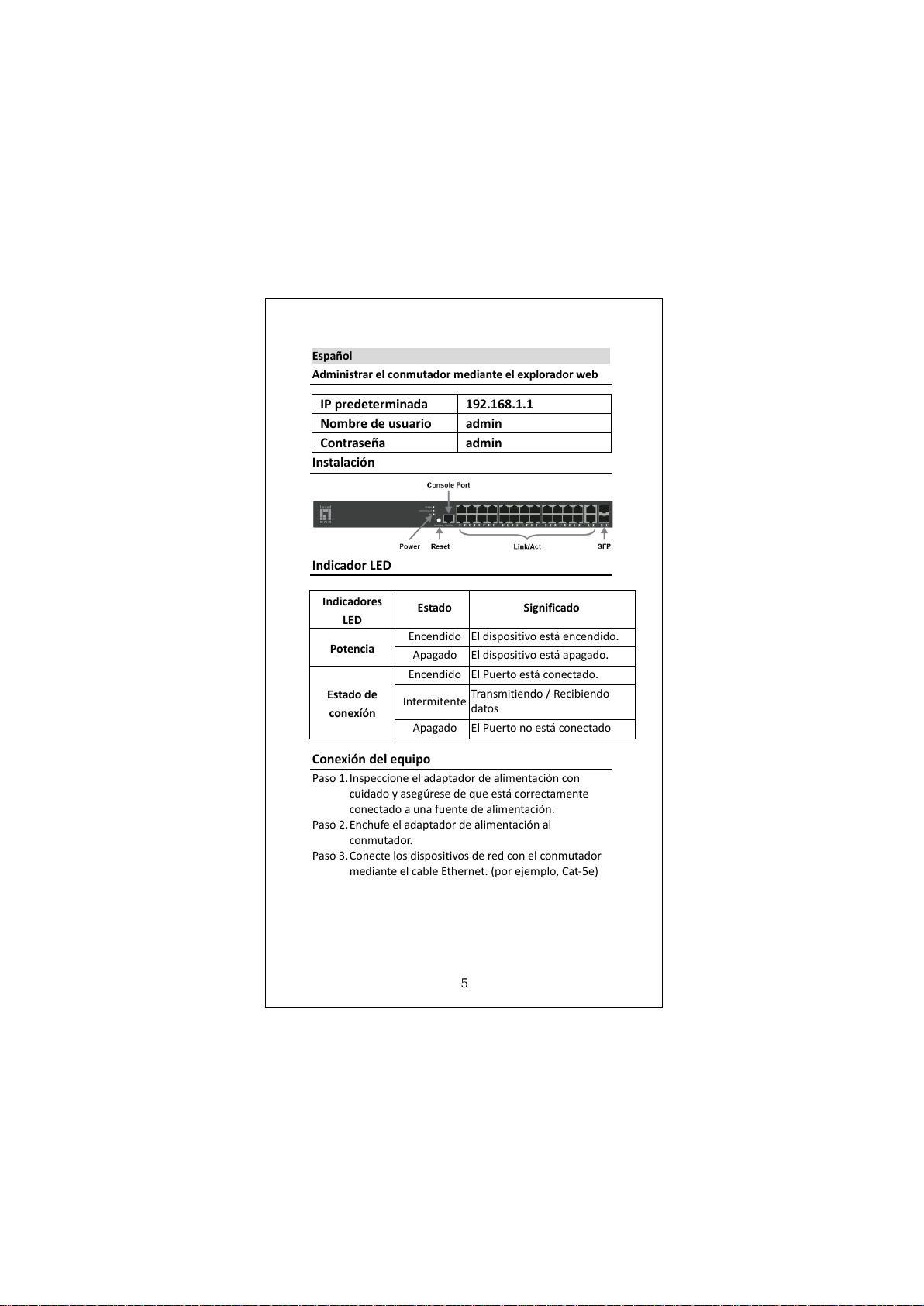

Español

Administrar el conmutador mediante el explorador web

Instalación

Indicador LED

Conexión del equipo

Paso 1.Inspeccione el adaptador de alimentación con

cuidado y asegúrese de que está correctamente

conectado a una fuente de alimentación.

Paso 2.Enchufe el adaptador de alimentación al

conmutador.

Paso 3.Conecte los dispositivos de red con el conmutador

mediante el cable Ethernet. (por ejemplo, Cat-5e)

IP predeterminada

192.168.1.1

Nombre de usuario

admin

Contraseña

admin

Indicadores

LED

Estado

Significado

Potencia

Encendido

El dispositivo está encendido.

Apagado

El dispositivo está apagado.

Estado de

conexíón

Encendido

El Puerto está conectado.

Intermitente

Transmitiendo / Recibiendo

datos

Apagado

El Puerto no está conectado

All manuals and user guides at all-guides.com

Italiano

Gestione dello switch mediante web browser

Installazione

Indicatore LED

Collegamento dell'apparecchiatura

Fase 1. Ispezionare con attenzione l'alimentatore e

verificare che sia correttamente collegato alla presa

di corrente.

Fase 2. Collegare l'alimentatore allo switch.

Fase 3. Collegare i dispositivi di rete allo switch mediante

un cavo Ethernet. (per es. Cat-5e)

IP predefinito

192.168.1.1

Nome utente

admin

Password

admin

LED Indicator

Stato

Significato

Alimentazione

Acceso

Alimentato

Spento

Non alimentato

Collegamento/attività

Acceso

La porta è connessa

Lampeggio

Trasmissione /ricezione

data

Spento

La porta non è connessa

All manuals and user guides at all-guides.com

Ελληνικά

Διαμόρφωση του μεταγωγέα δικτύου με χρήση

προγράμματος περιήγησης στο Web

Εγκατάσταση

Ένδειξη Led

Σύνδεση εξοπλισμού

Βήμα 1. Ελέγξτε προσεκτικά το τροφοδοτικό και

βεβαιωθείτε ότι έχει συνδεθεί σωστά σε μία

πρίζα.

Βήμα 2. Συνδέστε το τροφοδοτικό στον μεταγωγέα

δικτύου.

Βήμα 3. Συνδέστε τις συσκευές δικτύου σας με τον

μεταγωγέα δικτύου χρησιμοποιώντας καλώδιο

Ethernet. (π.χ. Cat-5e)

Προεπιλεγμένη IP

192.168.1.1

Όνομα χρήστη

admin

Κωδικός πρόσβασης

admin

Ενδεικτική

λυχνία

Κατάσταση

Έννοια

Τροφοδοσία

Ανοιχτό

Η τροφοδοσία είναι ανοιχτή.

Κλειστό

Η τροφοδοσία είναι κλειστή.

Link/Act

Ανοιχτό

Η θύρα είναι συνδεδεμένη

Blinking

Αποστολή / Λήψη δεδομένων

Κλειστό

Η θύρα δεν είναι συνδεδεμένη

All manuals and user guides at all-guides.com

Português

Gerir o comutador com um navegador Web

Instalação

Indicador LED

Ligar equipamento

Passo 1. Inspecione cuidadosamente o transformador e

certifique-se de que o mesmo está corretamente

ligado a uma tomada elétrica.

Passo 2. Ligue o transformador ao comutador.

Passo 3. Ligue os seus dispositivos de rede ao comutador

utilizando cabos Ethernet. (por ex. Cat-5e)

IP predefinido

192.168.1.1

Nome de utilizador

admin

Palavra-passe

admin

LED indicador

Status

Significado

Power

Ligar

Ligado.

Desligar

Desligado.

Link/Act

Ligar

Porta conectada

Piscando

Transmitindo / Recebendo dados

Desligar

Porta não conectada

All manuals and user guides at all-guides.com

Русский

Управление коммутатором осуществляется через

интернет-браузер

Установка

Светодиодный индикатор

Подключение оборудования

ШАГ 1. Внимательно осмотрите блок питания и убедитесь в

том, что он должным образом подсоединен к

источнику питания.

ШАГ 2. Подсоедините блок питания к коммутатору.

ШАГ 3. Подсоедините ваши сетевые устройства к коммутатору

при помощи Ethernet-кабеля. (напр., категории 5е)

IP-адрес по

умолчанию

192.168.1.1

Имя пользователя

admin

Пароль

admin

Светодиодный

индикатор

Состояни

Значение

Питание

Светится

Питание включено.

Не

светится

Питание выключено.

Соединение,

активность

Светится

Порт подключен.

Blinking

Отправка или получение

данных.

Не

светится

Порт не подключен.

All manuals and user guides at all-guides.com

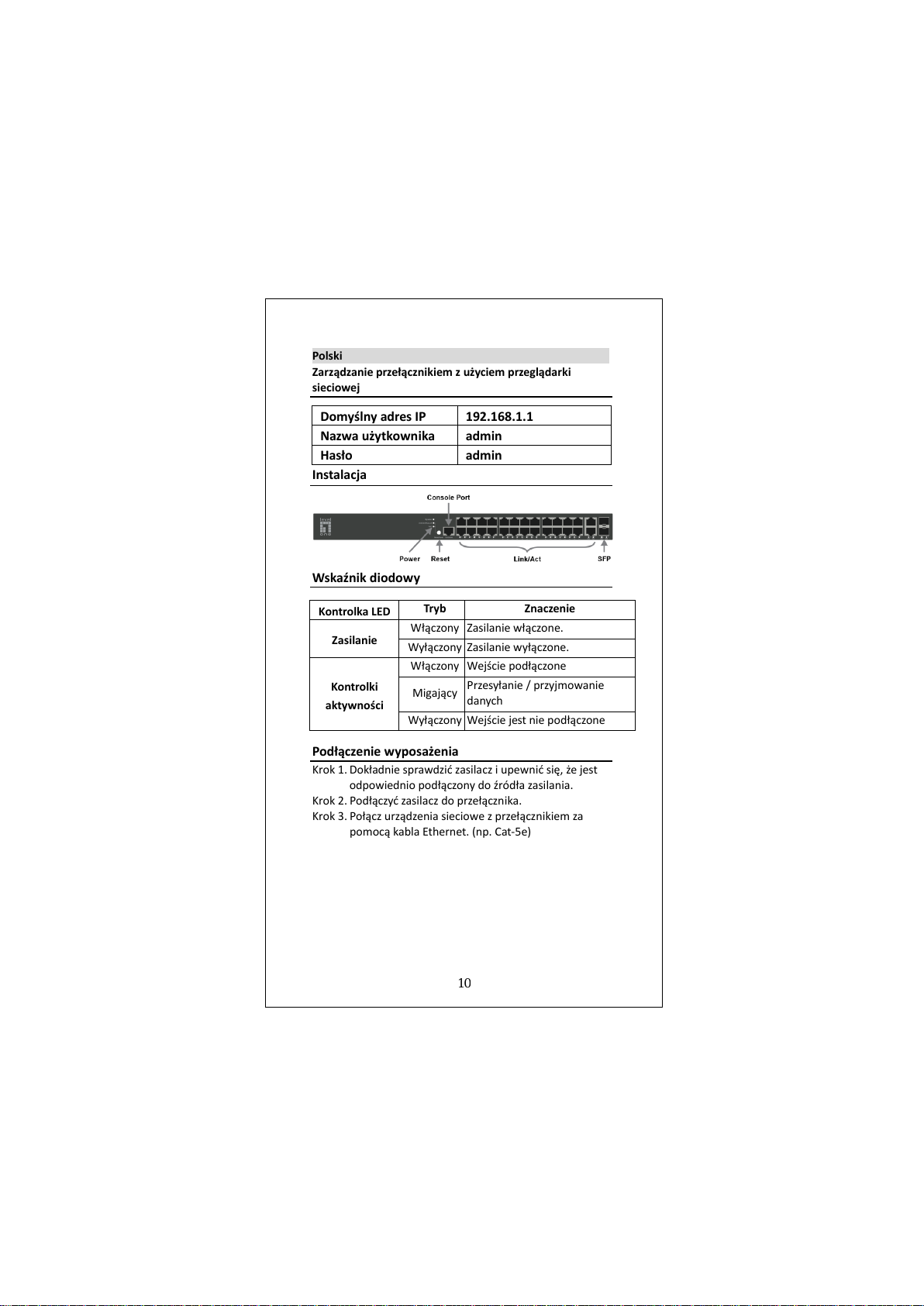

Polski

Zarządzanie przełącznikiem z użyciem przeglądarki

sieciowej

Instalacja

Wskaźnik diodowy

Podłączenie wyposażenia

Krok 1. Dokładnie sprawdzić zasilacz i upewnić się, że jest

odpowiednio podłączony do źródła zasilania.

Krok 2. Podłączyć zasilacz do przełącznika.

Krok 3. Połącz urządzenia sieciowe z przełącznikiem za

pomocą kabla Ethernet. (np. Cat-5e)

Domyślny adres IP

192.168.1.1

Nazwa użytkownika

admin

Hasło

admin

Kontrolka LED

Tryb

Znaczenie

Zasilanie

Włączony

Zasilanie włączone.

Wyłączony

Zasilanie wyłączone.

Kontrolki

aktywności

Włączony

Wejście podłączone

Migający

Przesyłanie / przyjmowanie

danych

Wyłączony

Wejście jest nie podłączone

All manuals and user guides at all-guides.com
