ThinkPad X Series Installation

Teilenummer: 92P1927

Prüfliste zum Lieferumfang

Vielen Dank, dass Sie sich für einen IBM ThinkPad XSeries entschieden haben. Prüfen Sie, ob Sie alle nachfolgend aufge-

führten Teile erhalten haben.

Sollte ein Teil fehlen oder beschädigt sein, wenden Sie sich bitte an die zuständige Verkaufsstelle.

©Copyright IBM Corp. 2003 1

hComputer

hAkku

Anmerkungen:

1. Im Lieferumfang einiger

Modelle können zusätzliche

Teile enthalten sein, die hier

nicht aufgeführt sind.

2. Der Computer enthält das

Wiederherstellungsprogramm

″IBM Disk-to-Disk″.Auf Ihrer

Festplatte finden Sie alles, was

Sie zur Wiederherstellung von

werkseitig installierten Dateien

und Anwendungen benötigen.

Mit dem Wiederherstellungs-

programm ″Disk-to-Disk″ent-

fällt die Notwendigkeit einer

CD für Wiederherstellung. Wei-

tere Informationen hierzu finden

Sie im Abschnitt „Vorinstallierte

Software wiederherstellen” des

Handbuchs ″Service und Fehler-

behebung″.

hNetzkabel

hHandbücher:

vInstallationshandbuch

(das vorliegende Hand-

buch)

vService und Fehler-

behebung

vAndere Ergänzungen

oder Broschüren

Benutzerhandbuch

ThinkPad

Installation

ThinkPad

hNetzteil

Computer einrichten

1. Akku einsetzen.

a) Richten Sie die Vorderseite des Akkus an der Vorderseite des Akkufachs im

Computer aus 1,und schieben Sie den Akku vorsichtig in das Fach 2.

b) Schieben Sie die Akkuverriegelung in die Position ″Verriegelt″.

2. Computer an eine Stromquelle anschließen.

Verbinden Sie das Netzteil mit dem Netzteilanschluss des Computers (an der

Rückseite des Computers). Beachten Sie dabei die angegebene Reihenfolge.

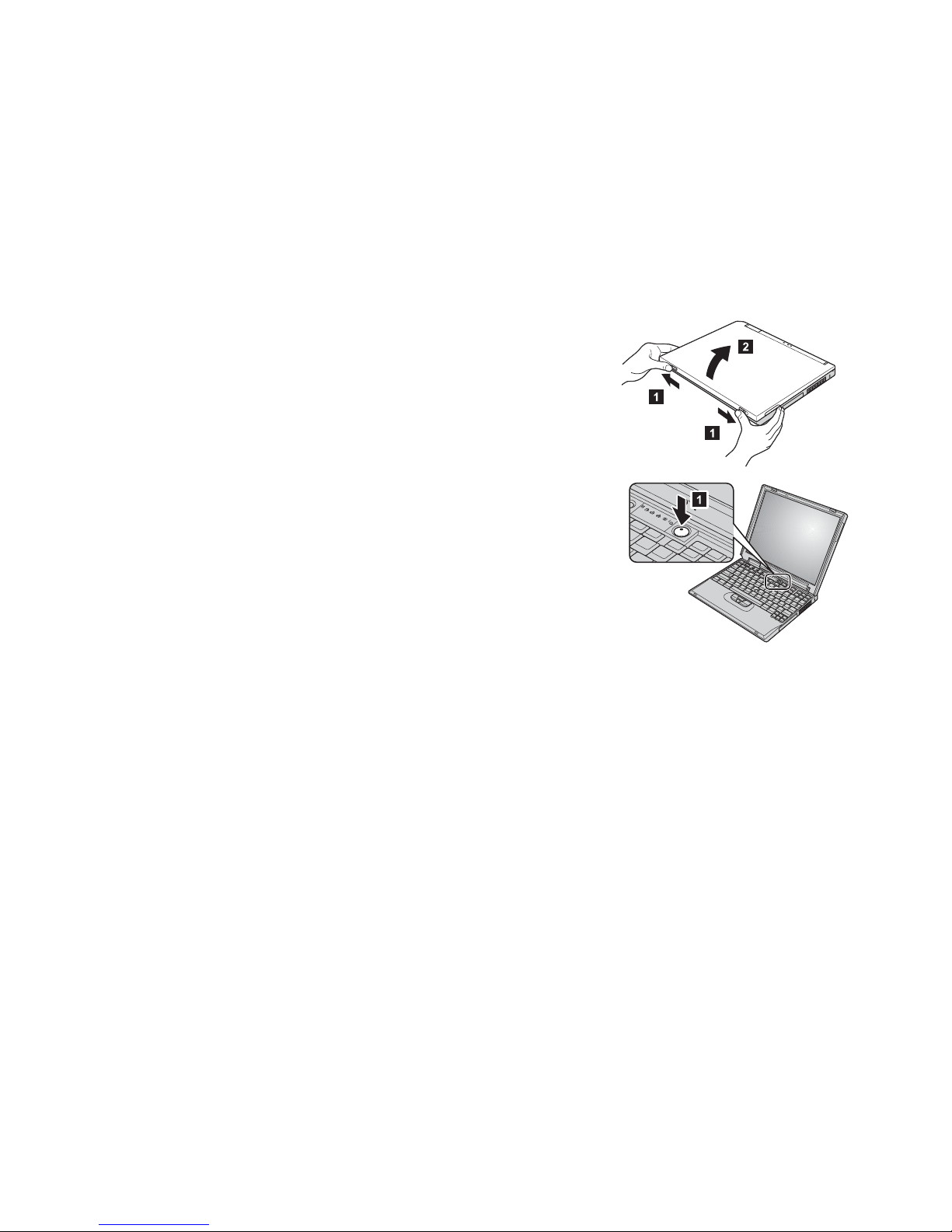

3. System einschalten.

a) Öffnen Sie den Bildschirm des Computers. Drücken Sie hierfür gegen die Verrie-

gelungen 1,und öffnen Sie den Bildschirm 2.Stellen Sie den Bildschirm

anschließend auf einen angenehmen Blickwinkel ein.

b) Drücken Sie den Betriebsspannungsschalter 1.

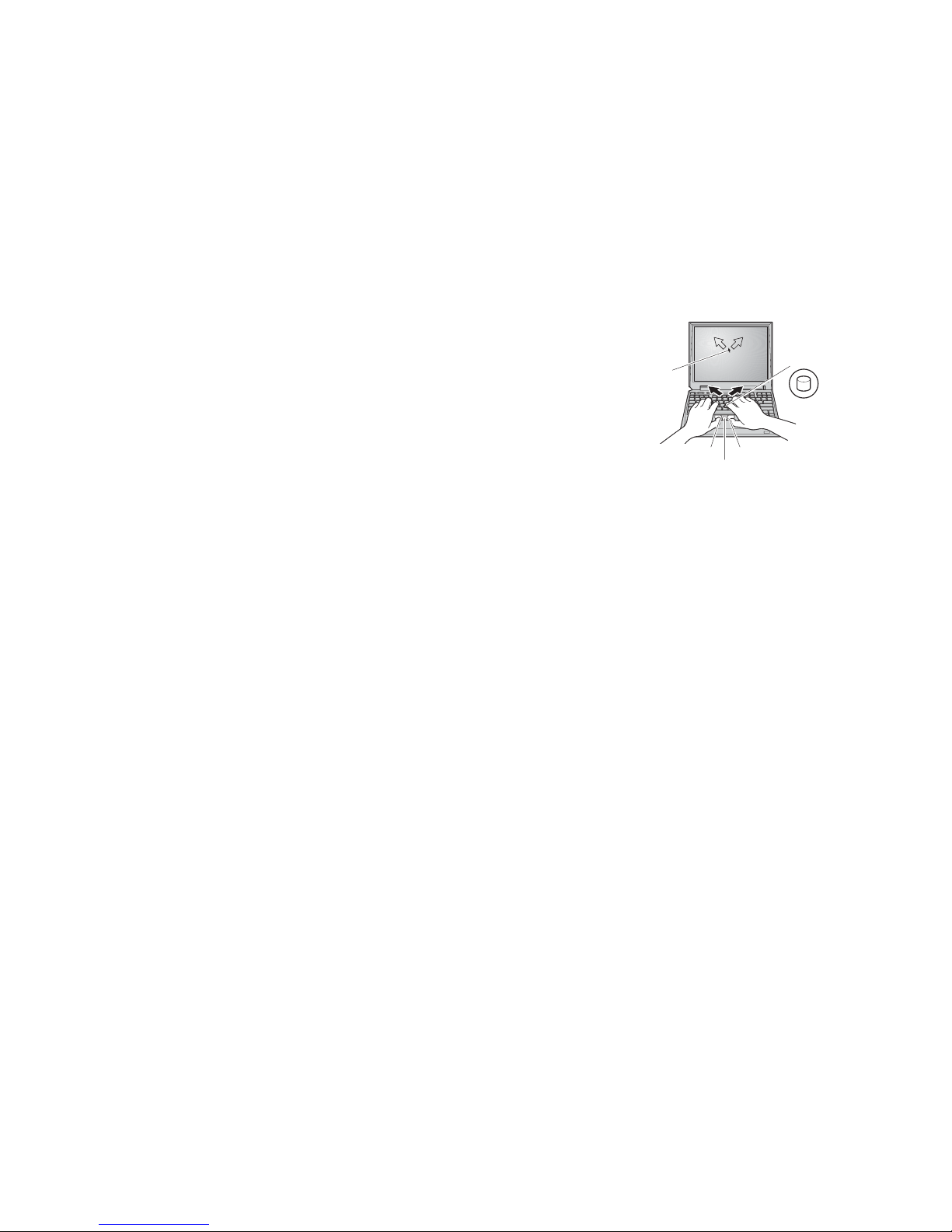

4. TrackPoint verwenden.

Mit Hilfe des TrackPoints können Sie den Zeiger auf dem Bildschirm verschieben.

Sie können mit dem TrackPoint dieselben Funktionen wie mit einer Maus ausführen.

Die Funktionen der rechten und linken Klicktaste entsprechen den Funktionen der

rechten und linken Maustaste.

Den Zeiger können Sie mit dem integrierten TrackPoint-Mausstift in der Mitte der

Tastatur verschieben. Drücken Sie den Stift mit dem rechten oder linken Zeigefinger

vorsichtig in die Richtung, in die Sie den Zeiger auf dem Bildschirm verschieben

möchten. Wenn Sie ein Objekt mit dem Zeiger an eine bestimmte Position auf dem

Bildschirm ziehen möchten, halten Sie eine der beiden Klicktasten mit dem Daumen

gedrückt, während Sie den TrackPoint-Mausstift verwenden. Welche der Tasten Sie

dabei gedrückt halten, richtet sich nach den entsprechenden Einstellungen Ihrer

Software.

Wenn Sie auf ein Objekt auf dem Bildschirm klicken möchten, drücken Sie die linke

Klicktaste einmal. Wenn Sie doppelt auf ein Objekt klicken möchten, drücken Sie die

linke Klicktaste innerhalb einer Sekunde zweimal.

Weitere Informationen zu den Funktionen des TrackPoints erhalten Sie durch Drü-

cken der Taste ″Access IBM″.Dadurch wird das Programm ″Access IBM″,die inte-

grierte Onlinehilfefunktion, aufgerufen.

Integrierter Mausstift

TrackPoint-

Zeiger

Mitteltaste

Linke Klicktaste Rechte Klicktaste

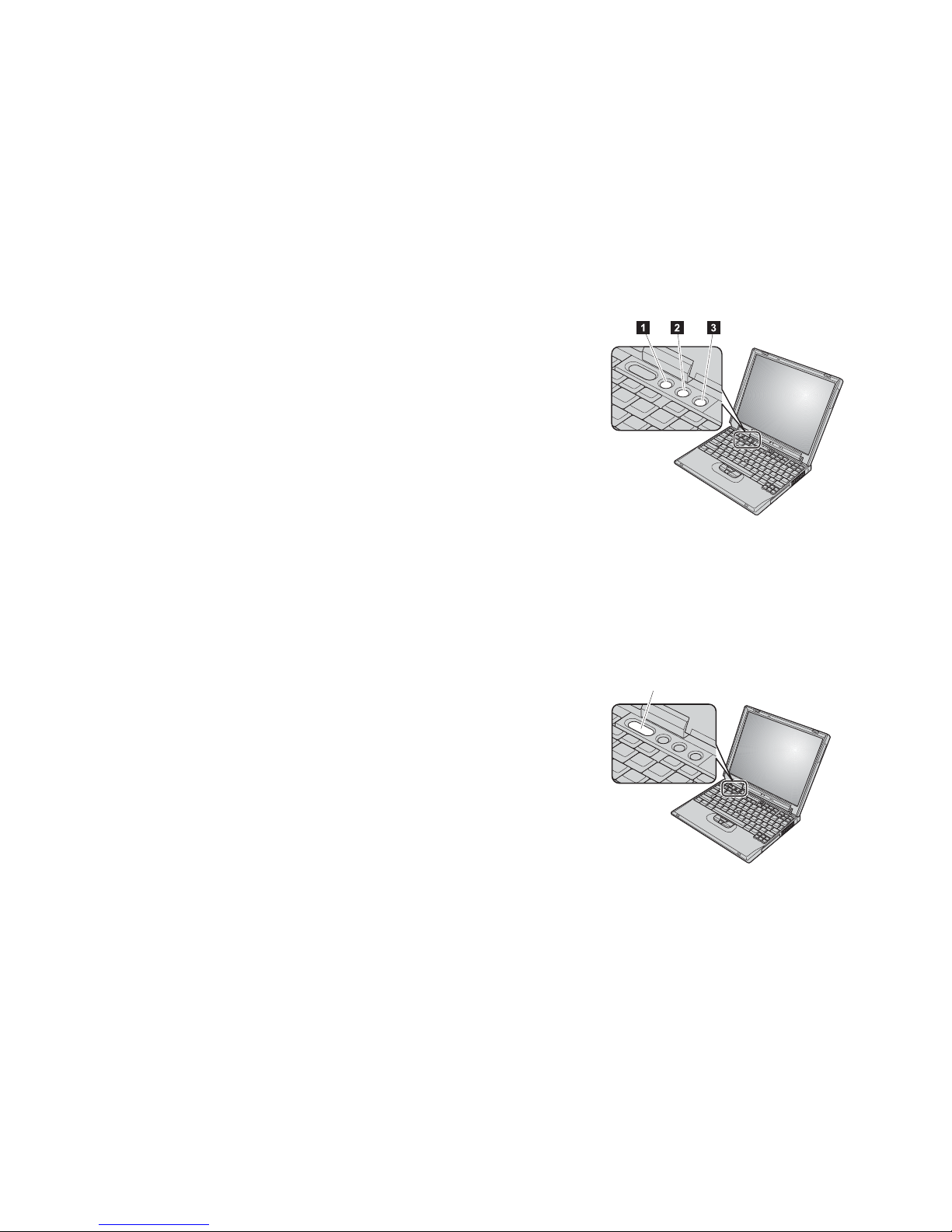

5. Lautstärke einstellen.

Sie können die Lautstärke der integrierten Lautsprecher mit Hilfe der folgenden

drei Tasten einstellen:

1 Leiser

2 Lauter

3 Stummschaltung

Wenn Sie den Computer bei aktivierter Stummschaltung ausschalten,

bleibt die Stummschaltung aktiviert, wenn Sie den Computer wieder ein-

schalten. Drücken Sie zum Einschalten der Klangwiedergabe eine der Tas-

ten Lauter oder Leiser.

Wenn Sie eine dieser Tasten drücken, nachdem das Windows-Betriebsystem gestar-

tet wurde, erscheint auf dem Bildschirm für einige Sekunden die Lautstärkeanzeige.

Weitere Informationen zur Lautstärkeregelung finden Sie im Programm ″Access

IBM″,der integrierten Onlinehilfefunktion.

6. Windows einrichten.

Auf dem Computer ist das Microsoft-Betriebssystem

Windows

XP oder

Windows

2000 installiert.Befolgen Sie nach dem Einschalten des Computers die

angezeigten Anweisungen zum Einrichten des Betriebssystems. Dieser Vorgang

dauert ca. 30 Minuten. Der Computer wird dabei mehrmals neu gestartet.

7. Access IBM verwenden.

Wenn Sie eine Frage zu Ihrem Computer haben oder IBM Websites anzeigen möch-

ten, können Sie einfach die Taste ″Access IBM″drücken. Bei ″Access IBM″handelt

es sich um eine umfassende integrierte Onlinehilfefunktion mit Informationen zu

Ihrem Computer. Dank dieser Onlinehilfe benötigen Sie keine schweren Referenz-

handbücher.

Information zu Ihrem ThinkPad und zu dessen Funktionen erhalten Sie über die

Suchfunktion. Direkten Zugriff auf Hilfe und Unterstützung, Hinweise von anderen

Benutzern von tragbaren Computern sowie Informationen zu Zubehör, Software

und Upgrades finden Sie auf der Website von IBM.

Taste "Access IBM"

Speicher installieren

Sie können die Speicherkapazität Ihres Computers erhöhen.

Anmerkung: Verwenden Sie nur Speicherarten, die von Ihrem Computer unterstützt werden. Wenn Sie den optionalen Speicher nicht

richtig installieren oder eine nicht unterstützte Speicherart verwenden, wird beim Starten des Computers ein akustisches Warnsignal

ausgegeben.

Achtung: Bevor Sie mit der Installation eines Moduls beginnen, berühren Sie eine Metalloberfläche oder einen geerdeten Metall-

gegenstand. Dadurch wird die statische Aufladung Ihres Körpers abgebaut, die zu einer Beschädigung des SO-DIMMs führen könnte.

Installieren Sie das SO-DIMM wie folgt:

1. Schalten Sie den Computer aus, und ziehen Sie das Netzteil und alle anderen Kabel

vom Computer ab.

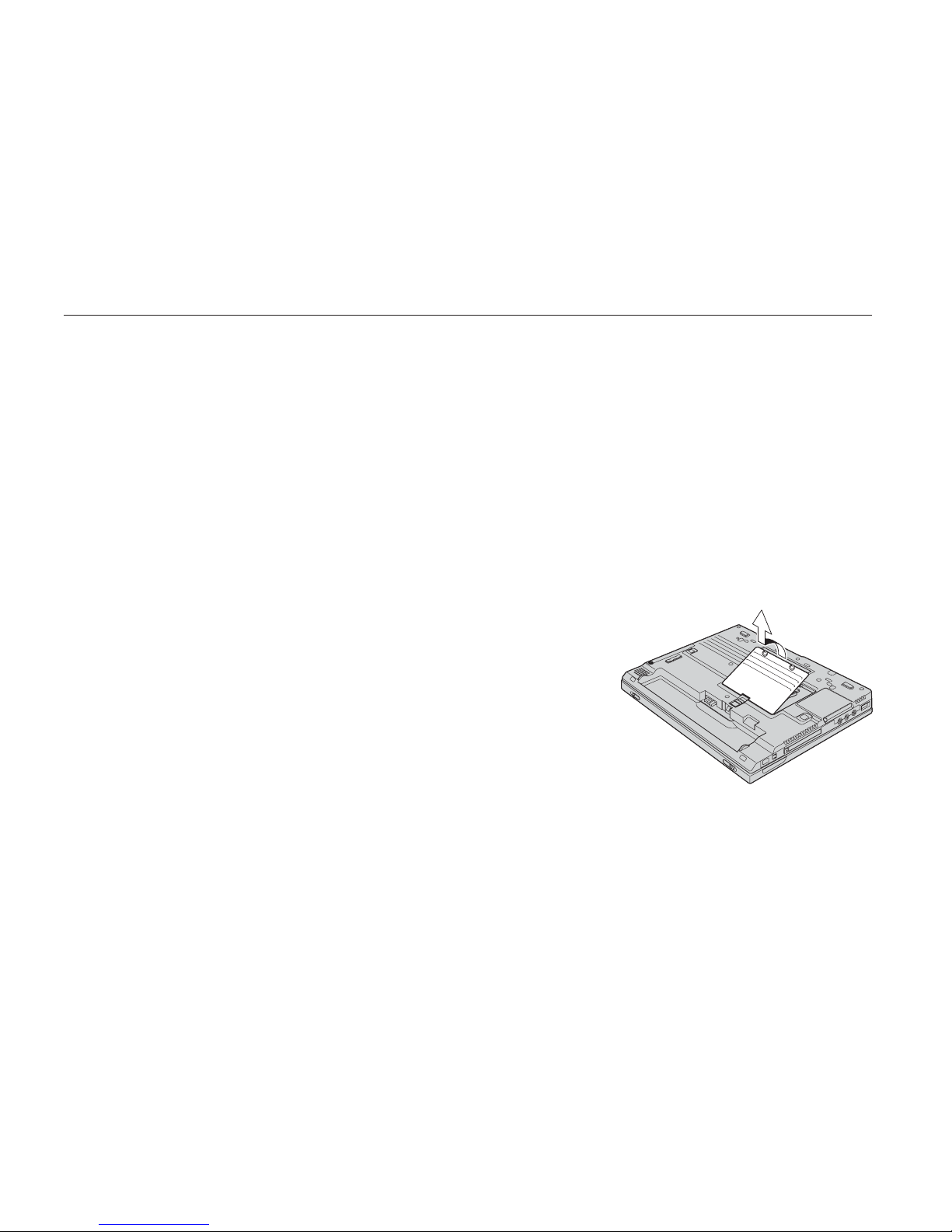

2. Schließen Sie den LCD-Bildschirm, und drehen Sie den Computer um.

3. Entfernen Sie den Akku.

4. Lösen Sie die Schrauben an der Abdeckung des Hauptspeichersteckplatzes, und ent-

fernen Sie die Abdeckung.

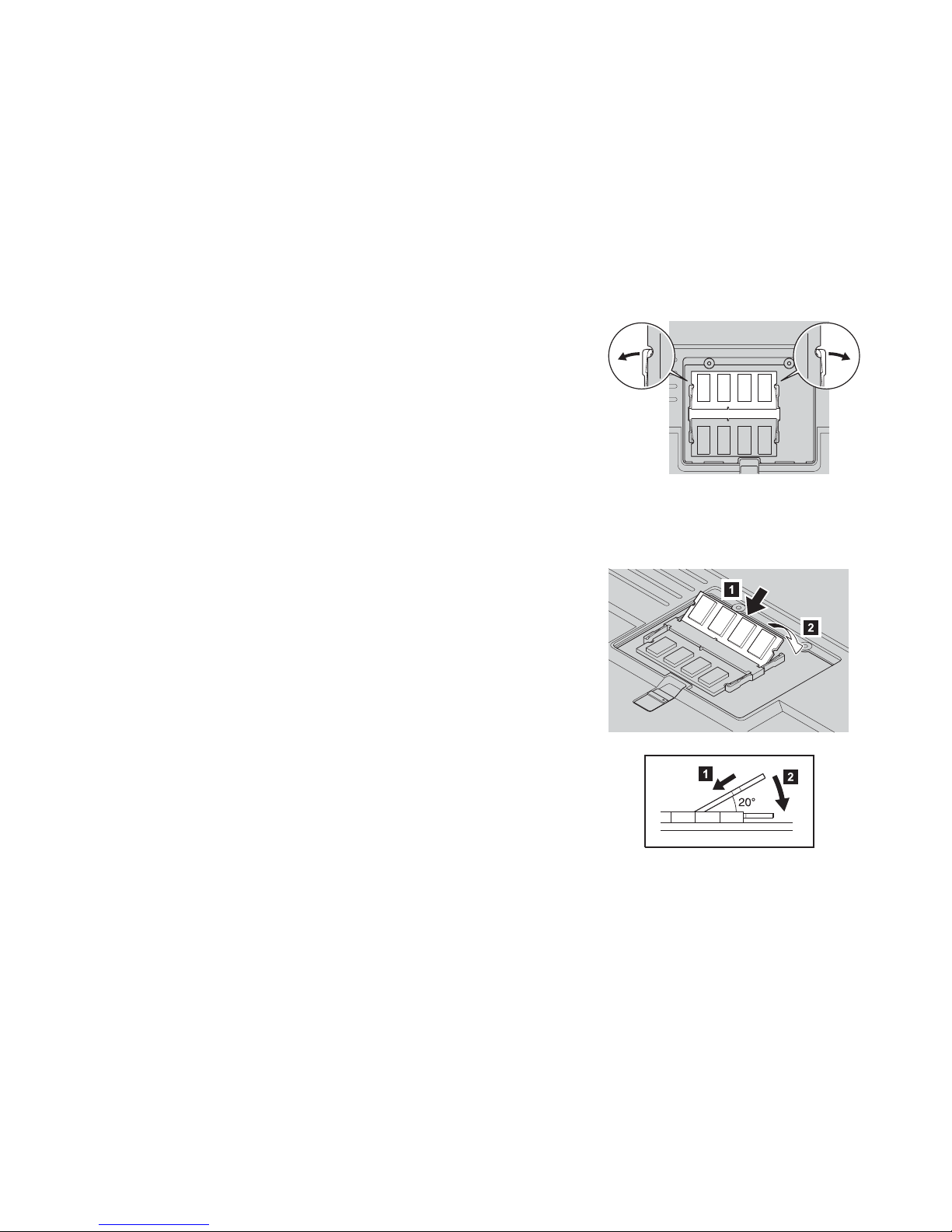

Wenn sich bereits ein SO-DIMM im Hauptspeichersteckplatz befindet, entfernen Sie

dieses, um für das neue Platz zu machen. Drücken Sie dazu die beiden seitlichen

Verriegelungen des Steckplatzes gleichzeitig nach außen. Bewahren Sie das alte

SO-DIMM auf, für den Fall, dass Sie es später noch benötigen.

5. Stellen Sie fest, an welchem Ende des SO-DIMMs sich eine Kerbe befindet.

Achtung: Berühren Sie nicht das Kontaktende des SO-DIMMs, da dies zu Beschä-

digungen führen kann.

6. Richten Sie das SO-DIMM mit dem eingekerbten Ende an der Seite des Steckplatzes

aus, setzen Sie es in einem Winkel von 20° in den Steckplatz ein 1,und drücken

Sie es fest hinein 2.

7. Drehen Sie das SO-DIMM in dieser Position nach unten, bis es hörbar einrastet.

8. Achten Sie darauf, dass das SO-DIMM fest im Steckplatz installiert ist.

9. Bringen Sie die Abdeckung des Hauptspeichersteckplatzes wieder an. Richten Sie

zuerst die Rückseite der Abdeckung über dem Hauptspeichersteckplatz aus, und

ziehen Sie dann die zugehörigen Schrauben fest.

Achtung: Verwenden Sie den Computer nach Einsetzen oder Aufrüsten eines SO-

DIMMs erst, nachdem die Abdeckung des Hauptspeichersteckplatzes geschlossen

ist. Verwenden Sie den Computer nie mit geöffneter Abdeckung!

10. Setzen Sie den Akku ein, drehen Sie den Computer um, und schließen Sie die Kabel

wieder an.

Überprüfen Sie wie folgt, ob das SO-DIMM richtig installiert ist:

1. Schalten Sie den Computer ein.

2. Wenn die Nachricht „To interrupt normal startup, press the blue Access IBM button”

unten links auf dem Bildschirm angezeigt wird, drücken Sie die Taste ″Access IBM″.

3. Klicken Sie doppelt auf den Eintrag Konfigurationsdienstprogramm starten.Es

erscheint die Anzeige ″IBM BIOS Setup Utility″.Unter „Installed Memory” wird die

gesamte im Computer installierte Speicherkapazität angezeigt. Wenn Sie beispielsweise

ein SO-DIMM mit 256 MB in einem Computer mit einer Speicherkapazität von 256 MB

installieren, wird unter „Installed Memory” der Wert ″512 MB″angezeigt.

Name: _________________________

Firmenname:

_________________________

Modellnummer:

_________________________

Seriennummer:

_________________________

Unternehmen oder Reseller-Service:

_________________________

Website des IBM Kundendienstes:

_________________________

Telefonnummer des IBM Kundendienstes:

_________________________

Marken

Die folgenden Namen sind in gewissen Ländern Marken der IBM

Corporation:

IBM

ThinkPad

TrackPoint

Microsoft und Windows sind in gewissen Ländern Marken der

Microsoft Corporation.

Notizen:
