Lenovo THINKPAD X31 Training manual

Número de Peça: 92P1921

Obrigado por adquirir ocomputador IBM ThinkPad XSeries. Compare os itens desta lista com os itens da caixa.

Se algum item estiver faltando ou estiver danificado, entre em contato com seu revendedor.

©Copyright IBM Corp. 2003 1

hComputador

hConjunto de bateria

Notas:

1. Alguns dos modelos podem

conter itens adicionais que não

estão relacionados.

2. Seu computador possui o

recurso de recuperação IBM

Disk-to-Disk. Seu disco rígido

possui os recursos para

recuperar arquivos eaplicativos

instalados na fábrica. A

recuperação Disk-to-Disk

elimina anecessidade de um

CD de Recuperação. Para obter

informações adicionais, consulte

“Recuperando software

pré-instalado” no Guia de

Serviços eResolução de

Problemas.

hCabo de

alimentação

hPublicações:

vGuia de Configuração

(este guia)

vGuia de Serviços e

Resolução de Problemas

vOutros suplementos ou

folhetos

hAC Adapter

Instalando seu Computador

1. Instalando abateria.

a) Alinhe aparte frontal da bateria com aparte lateral do compartimento da

bateria no computador 1;em seguida, empurre cuidadosamente abateria em

direção ao compartimento 2.

b) Deslize atrava da bateria para aposição travada.

2. Conectando auma fonte de alimentação.

Conecte oAC Adapter na tomada de energia do computador (na parte traseira

do computador). Faça as conexões na ordem mostrada.

3. Ativação do sistema.

a) Abra tela do computador. Pressione as travas 1 eabra atela 2.Depois

posicione atela de forma conveniente para visualização.

b) Pressione obotão para ligar/desligar 1.

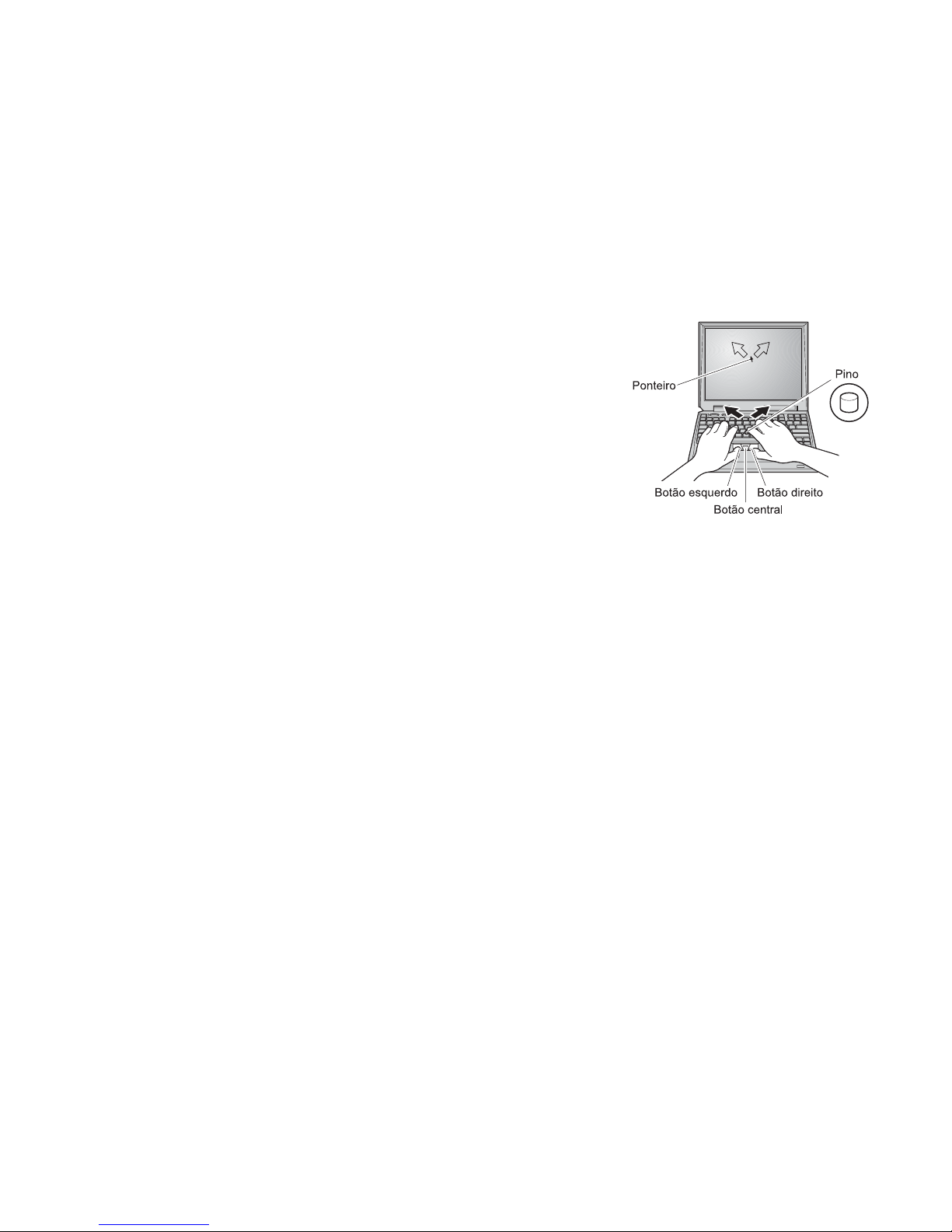

4. Utilizando oTrackPoint.

OTrackPoint éum dispositivo exclusivo para movimentar oponteiro na tela.

Utilizando oTrackPoint você pode realizar todas as operações de um mouse. Os

botões direito eesquerdo funcionam como os botões direito eesquerdo de um

mouse.

Para mover oponteiro, utilize opino do TrackPoint na parte central do teclado.

Pressione levemente com seu dedo indicador esquerdo ou direito na direção em que

deseja mover oponteiro. Para selecionar earrastar um objeto, pressione esegure um

dos botões com opolegar, conforme requerido pelo seu software.

Clicar significa pressionar obotão esquerdo uma vez. Clique duplo significa

pressionar obotão esquerdo duas vezes em um segundo.

Para obter informações adicionais sobre oTrackPoint, pressione obotão Access IBM

para abrir oAccess IBM, oseu sistema de ajuda integrado.

5. Utilização do controle de volume.

Você pode ajustar onível de volume dos alto-falantes embutidos utilizando os

seguintes botões:

1 Diminuir Volume

2 Aumentar Volume

3 Silenciar

Se você silenciar osom e, em seguida, desligar ocomputador, osom

permanecerá silenciado ao ligar ocomputador novamente. Para reativar o

som, pressione obotão Aumentar volume ou Diminuir volume.

Quando você pressiona um desses botões após aconclusão da configuração do

Windows, oindicador de volume aparece na tela por alguns segundos. Para obter

informações adicionais sobre controle do volume, consulte osistema de ajuda

integrado, oAccess IBM.

6. Configuração do Windows.

Seu computador éfornecido com um sistema operacional Microsoft

Windows

XP ou 2000. Após ligar oseu computador, siga as instruções na tela para configurar

osistema operacional. Esse procedimento levará aproximadamente 30 minutos e

seu computador será iniciado novamente várias vezes.

7. Utilizando oAccess IBM.

Sempre que você tiver uma pergunta sobre seu computador ou desejar exibir os

Web sites IBM, simplesmente pressione obotão Access IBM.

OAccess IBM éocentro de informações ede ajuda abrangente, integrado para seu

computador. Ele pode ser transportado por você, eliminando anecessidade de

transportar os manuais de referência.

Localize informações sobre seu computador ThinkPad eseus recursos, utilizando a

função de pesquisa. Para obter acesso direto ao suporte eàajuda, dicas de outros

usuários móveis einformações sobre acessórios, softwares eatualizações, visite o

Web site da IBM.

Instalando Memória

Você pode aumentar aquantidade de memória em seu computador.

Nota: Utilize apenas tipos de memória suportados por seu computador. Se você instalar incorretamente amemória opcional ou

instalar uma memória não-suportada, um aviso sonoro soará ao tentar iniciar ocomputador.

Atenção: Antes de iniciar ainstalação de um módulo, toque em uma mesa de metal ou em um objeto de metal aterrado. Essa ação

reduz qualquer eletricidade estática no corpo. Aeletricidade estática poderia danificar oSO-DIMM.

Para instalar oSO-DIMM, faça oseguinte:

1. Desligue ocomputador; em seguida, desconecte oAC Adapter etodos os cabos do

computador.

2. Feche atela do computador evire-o ao contrário.

3. Remova abateria.

4. Solte os parafusos na tampa do slot de memória; em seguida, remova atampa.

Se oSO-DIMM já estiver no slot de memória, remova-o para dar espaço para o

novo módulo pressionando as travas em ambas as bordas do soquete ao mesmo

tempo. Tome ocuidado de guardá-las para utilizá-las futuramente.

5. Localize oentalhe na lateral do SO-DIMM que estiver instalando.

Atenção: Para evitar danos ao SO-DIMM, não toque nas bordas de contato.

6. Com aextremidade do entalhe do SO-DIMM virado em direção àlateral do soquete,

insira oSO-DIMM no soquete 1 em um ângulo de aproximadamente 20 graus; em

seguida, pressione-o firmemente 2.

7. Alinhe oSO-DIMM até que ele se encaixe no lugar.

8. Certifique-se de que omódulo SO-DIMM esteja preso firmemente no slot eque ele

não se mova facilmente.

9. Recoloque atampa no slot de memória alinhando aparte posterior da tampa em

primeiro lugar e, em seguida, apertando os parafusos.

Atenção: Quando tiver incluído ou atualizado um módulo SO-DIMM, não utilize

seu computador até ter fechado atampa do slot de memória. Nunca utilize o

computador com tampa aberta.

10. Coloque abateria no seu lugar, desligue ocomputador novamente ereconecte os

cabos.

Para certificar-se de que oSO-DIMM foi instalado corretamente, faça oseguinte:

1. Ligue ocomputador.

2. Enquanto amensagem “Para interromper ainicialização normal, pressione obotão

azul Access IBM ”éexibida no canto inferior esquerdo da tela, pressione obotão

Access IBM.

3. Dê um clique duplo em Iniciar oUtilitário de Configuração.Atela do IBM BIOS

Setup Utility éexibida. Oitem “Installed memory” mostra aquantidade total de

memória instalada em seu computador. Por exemplo, se seu computador possuir 256

MB de memória evocê instalar um SO-DIMM de 256 MB nele, aquantidade mostrada

em “Installed memory” deverá ser de 512 MB.
