LEGRAND In One Sagane 845 42 User manual

Branchement

Caractéristiques

N0064FS9/02

Alimentation 1 pile lithium CR 2032

Fréquence RF 868,3 Mhz

Portée environ 200 m en champ libre

+ 5°C à + 45°C

Configuration d’usine

A la première mise sous tension l’appui sur les touches 1, 2, 3 ou4 ne commande aucun produit

de l’installation “In One by Legrand”.

Sagane™

Interscénario radio

845 42

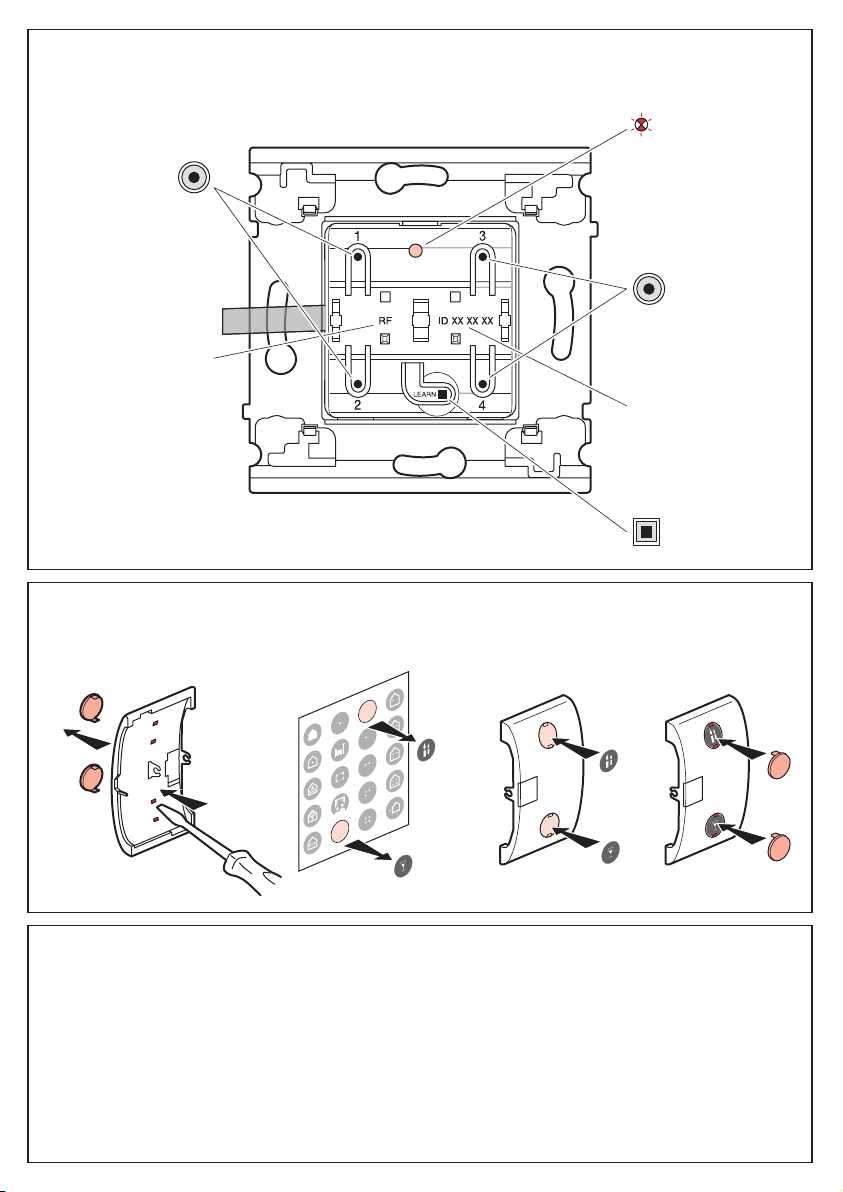

Description

Fonctionnement

L’interscénario radio peut commander simultanément à partir de ses touches 1, 2, 3, ou4 des ensembles

de produits (acteurs) qui lui sont associés lors de l’apprentissage(1), il est alors leader duscénario(2).

L’interscénario radio est toujours le point central de commande (leader) d’un scénario. Il commande indifféremment

des points d’éclairage, d’ouvrants, oude chauffage.

Il peut commander indifféremment des produits radio oucourant porteur à travers l’interface réf. 03606 / 29.

(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.

Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 3.

(2) Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.

Voyant LEARN

N° d'identification

Touche LEARN

Touches de

commandes

Médias de communication

RF => Radiofréquence

Touches de

commandes

Montage des pictogrammes sur les doigts

Références Kozi™ : 856 20, 874 20, 875 20, 876 20

Xelio™ : 859 20, 877 20



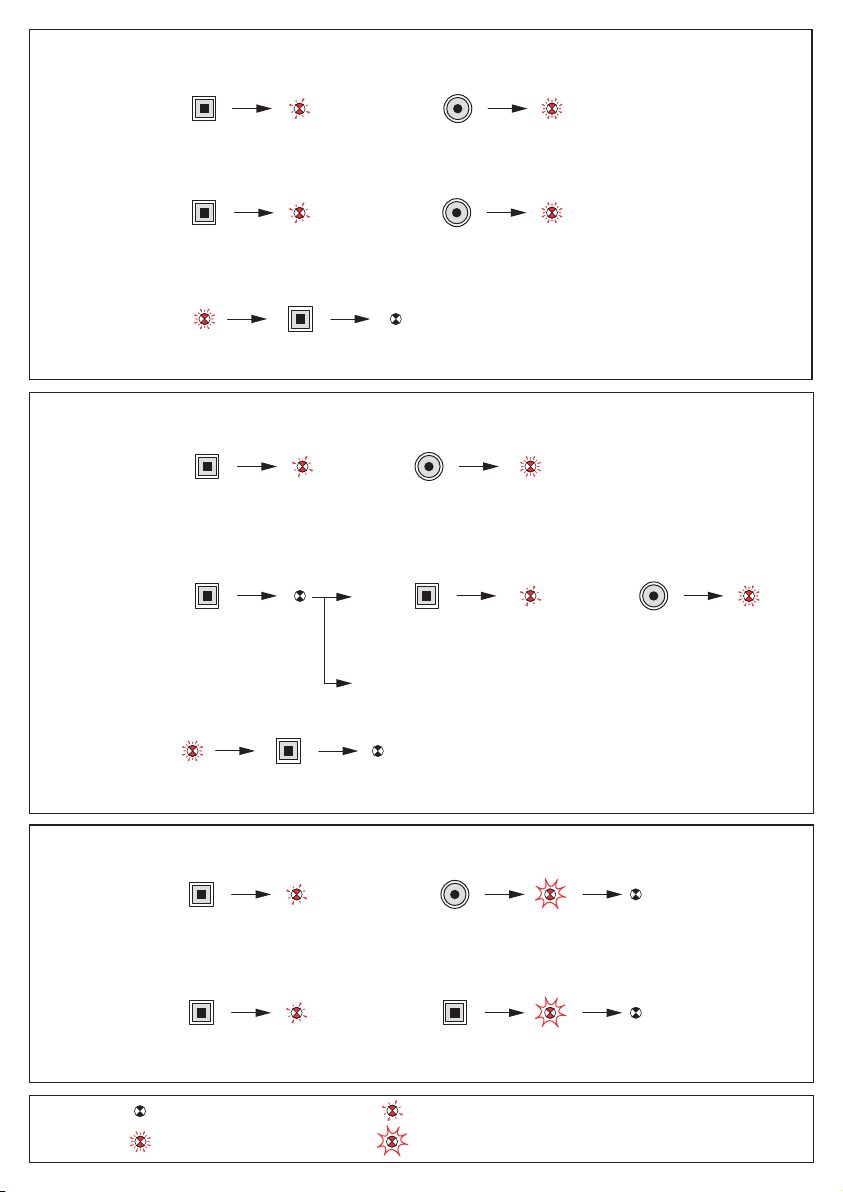

Effacement d’un scénario

Modification d’un scénario

Apprentissage du scénario

Pour ajouter plusieurs

produits au scénario, répéter

pour chaque acteur

les opérations et .



Appuyer sur

LEARN



Appuyer sur la touche

de commande qui doit

piloter le scénario

Appuyer sur la touche

de commande qui doit

être associée au leader

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Etape 1 : débuter l'apprentissage (sur le LEADER)

Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN





Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur

LEARN



Appuyer sur la touche

de commande qui

pilote le scénario

 

Appuyer sur la touche

de commande que

l'on souhaite associer

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Les voyants de tous les produits

duscénario clignotent.

Etape 1 : ouvrir le scénario (sur le LEADER)

Etape 2 : modifier l'état d'un acteur duscénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Pour supprimer le produit

duscénario passer à l'étape 3

Légende

Le voyant s'éteint Le voyant clignote lentement Le voyant clignote rapidement Le voyant flashe



Appuyer sur

LEARN



Appuyer sur

la touche

de commande

et maintenir 10s

5 s

Le scénario est effacé

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Effacer tous les scénarios liés à ce produit (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN

et maintenir 10s

5 s

Retour du produit

en configuration usine

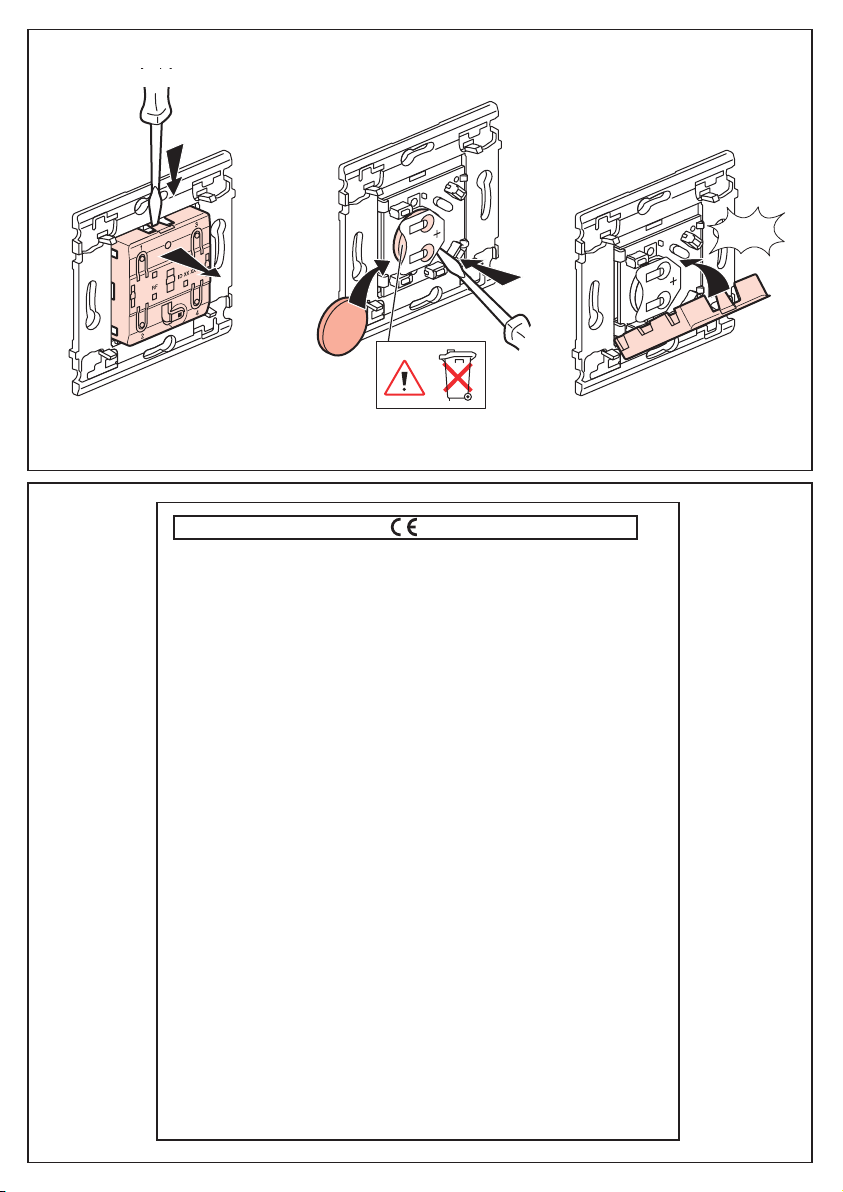

Remplacement de la pile





LITHIUM

CR2032

CLIC

DECLARATION DE CONFORMITE

Nous déclarons que les produits satisfont aux dispositions de :

We declare that the products satisfy the provisions of

La Directive 1999/5/CE du Parlement européen

et du Conseil du 9 mars 1999 "R&TTE"

sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manner

et/ou d'une installation conforme aux normes en vigueu

intended and/or in accordance with the current

et/ou aux recommandations du constructeu

installation standards and/or with the manufacturer's

recommandantions

Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :

These provisions are ensured for directive 1999/5/CEE by conformity to the following standards :

EN 60669-2-1

EN 300220-3

Aansluiting

Eigenschappen

Voeding 1 lithiumbatterij CR 2032

Frequentie RF 868,3 Mhz

Bereik

+ 5°C tot + 45°C

ca. 200m in geval van

onbelemmerde transmissie

Standaardconfiguratie

Bij de eerste inschakeling wordt bij een druk op de toetsen 1, 2, 3 of 4 geen enkel product van de installatie “In One by

Legrand” bediend.

Sagane™

Scenarioschakelaar Radio

845 42

Beschrijving

Werking

Het scenarioschakelaar radio kan tegelijkertijd met behulp van de toetsen 1, 2, 3 of 4 meerdere producten (actoren)

bedienen die hier aan toegevoegd zijn tijdens het aanleren(1), het is dan de leider van het scenario (2).

Het interscenario met radio vormt altijd het middelpunt van de bediening (leider) van een scenario. Het bedient zonder

onderscheid licht-, openings- of verwarmingspunten.

Het kan zonder onderscheid radio- of draaggolfproducten bedienen via de interface met ref. 03606 / 29.

(1) Aanleren : actie van het associëren van producten met de bedoeling deze tegelijkertijd vanaf een centraal punt te

bedienen. Dit associëren geschiedt door toepassing van de aanleerprocedure van het scenario op pagina 7.

(2) Scenario : komt overeen met alle producten (actoren) die bij een bedieningstoets horen.

Controlelampje LEARN

Identificatienummer

Toets LEARN

Bedieningstoetsen

Communicatiemiddelen

RF => Radio frequentie

Bedieningstoetsen

Montage van de pictogrammen op de stiften

Referenties Kozi™ : 856 20, 874 20, 875 20, 876 20

Xelio™ : 859 20, 877 20



Wissen van een scenario

Wijziging van een scenario

Aanleren van het scenario



Druk op

LEARN



Druk op de bedieningstoets

die het scenario bestuurt

Druk op de bedieningstoets

die aan de leider moet zijn toegevoegd

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd.

Stap 1: beginnen met aanleren (op de LEIDER)

Stap 2: voeg een actor toe aan het scenario (op de ACTOR)

Stap 3: het scenario registreren (op de LEIDER)



Druk op

LEARN



Druk op

LEARN



Herhaal voor het toevoegen

van meerdere producten aan

het scenario voor iedere actor

de handelingen en .



Druk op LEARN



Druk op de bedieningstoets

die het scenario bestuurt



Druk op de bedieningstoets

die utoe wilt voegen

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd

De controlelampjes

van alle producten

van het scenario

knipperen.

Stap 1: het scenario openen (op de LEIDER)

Stap 2: de staat van een actor van het scenario wijzigen (op de ACTOR)

Stap 3: het scenario registreren (op de LEIDER)



Druk op LEARN



Druk op LEARN

Ga voor het wissen

van het product uit het

scenario naar stap 3

Legende

Het controlelampje gaat uit Het controlelampje knippert langzaam

Het controlelampje knippert snel Het controlelampje flitst



Druk op LEARN



Druk op de

bedieningstoets en houd

deze 10 s ingedrukt

5 s

Het scenario is gewist

Wis alle scenario's die verbonden zijn met de bedieningstoets (op de LEIDER)

Wis alle scenario's die bij dit product horen (op de LEIDER)



Druk op LEARN



Druk op LEARN

en houd

deze 10 s ingedrukt

5 s

Te r ugkeer van het

product naar de

standaardconfiguratie

Vervangen van de batterij





LITHIUM

CR2032

CLIC

DECLARATION DE CONFORMITE

Nous déclarons que les produits satisfont aux dispositions de :

We declare that the products satisfy the provisions of

La Directive 1999/5/CE du Parlement européen

et du Conseil du 9 mars 1999 "R&TTE"

sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manner

et/ou d'une installation conforme aux normes en vigueu

intended and/or in accordance with the current

et/ou aux recommandations du constructeu

installation standards and/or with the manufacturer's

recommandantions

Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :

These provisions are ensured for directive 1999/5/CEE by conformity to the following standards :

EN 60669-2-1

EN 300220-3

Connection

Characteristics

Power supply1 lithium batteryCR 2032

Radio frequency868.3 Mhz

Range approx. 200 m in free field

+ 5°C to + 45°C

Factory setting

When first powered up, pressing the buttons 1, 2, 3 or 4 does not control any product of the “In One by Legrand” installation.

Sagane™

Radio scenario switch

845 42

Operation

The radio scenario switch can simultaneously control groups of products (actors) linked to it during the learning(1) using

its buttons 1, 2, 3 or 4; it is then the scenario leader(2).

The radio scenario switch is always the central control point (leader) of a scenario. It can control either lighting or opening

or heating points.

It can control either radio or mains borne signalling products through the RF / PCL interface Cat. No. 03606 / 29.

(1) Learning: action of linking products to be controlled simultaneously from a central point. This linking is performed

by applying the scenario learning procedure on page 11.

(2) Scenario: corresponds to all the products (actors) that are linked to a control button.

LEARN indicator light

Identification No.

LEARN button

Control buttons

Communication media

RF => Radio Frequency

Control buttons



Description

Pictogram mounting onto rocker plates

Cat. No. Kozi™: 856 20, 874 20, 875 20, 876 20

Xelio™: 859 20, 877 20
