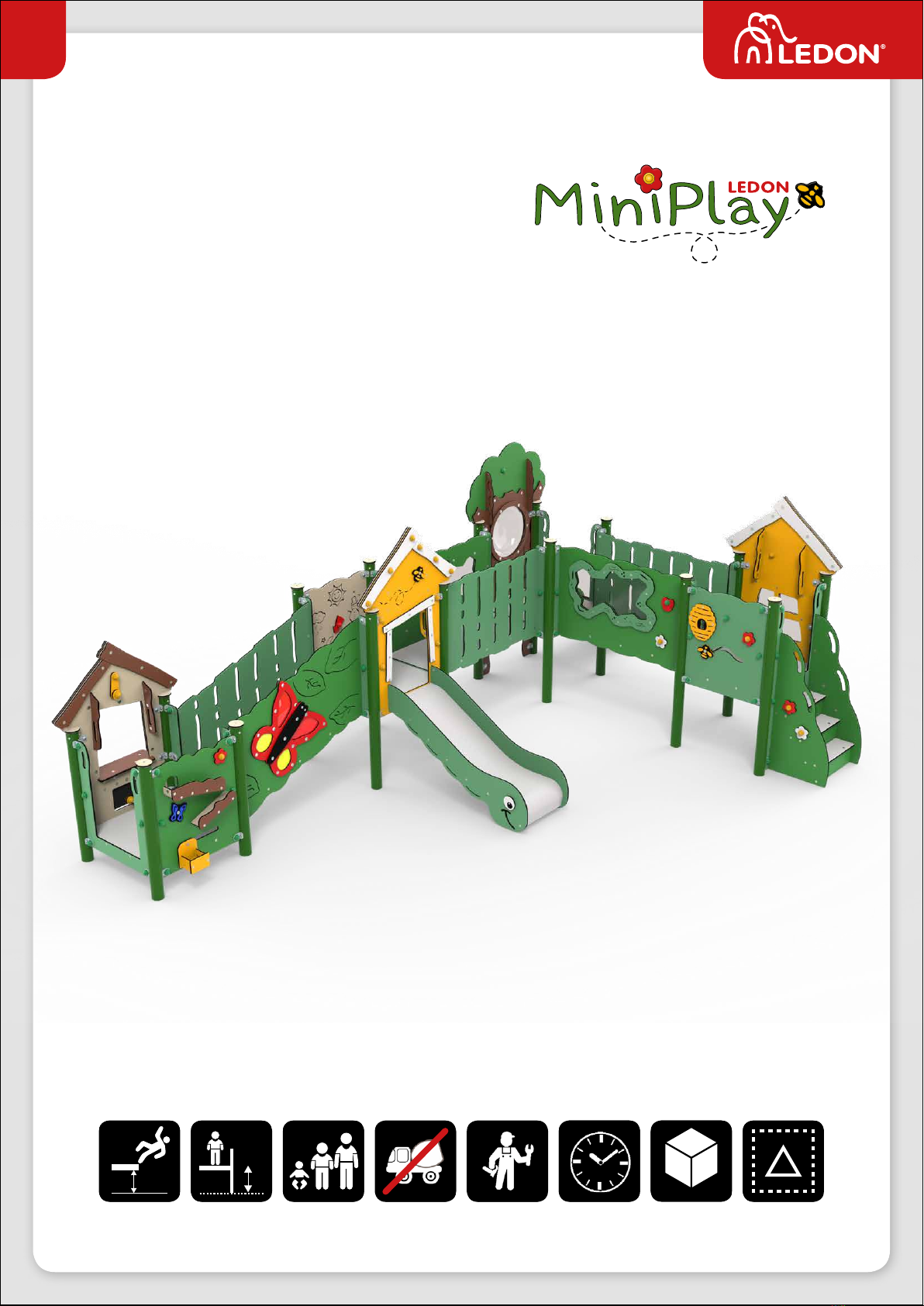

Ledon MiniPlay JONATHAN User manual

MP450G

58 cm 58 cm 0 + 2 9H 517,5 x 310 x 177 cm

(LxWxH)

817,5 x 610 cm

(LxW)

Assembly instructions

Montageanleitung • Montagevejledning

MAX

JONATHAN

Revision: 2.0

Date: Ock 24, 2019

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

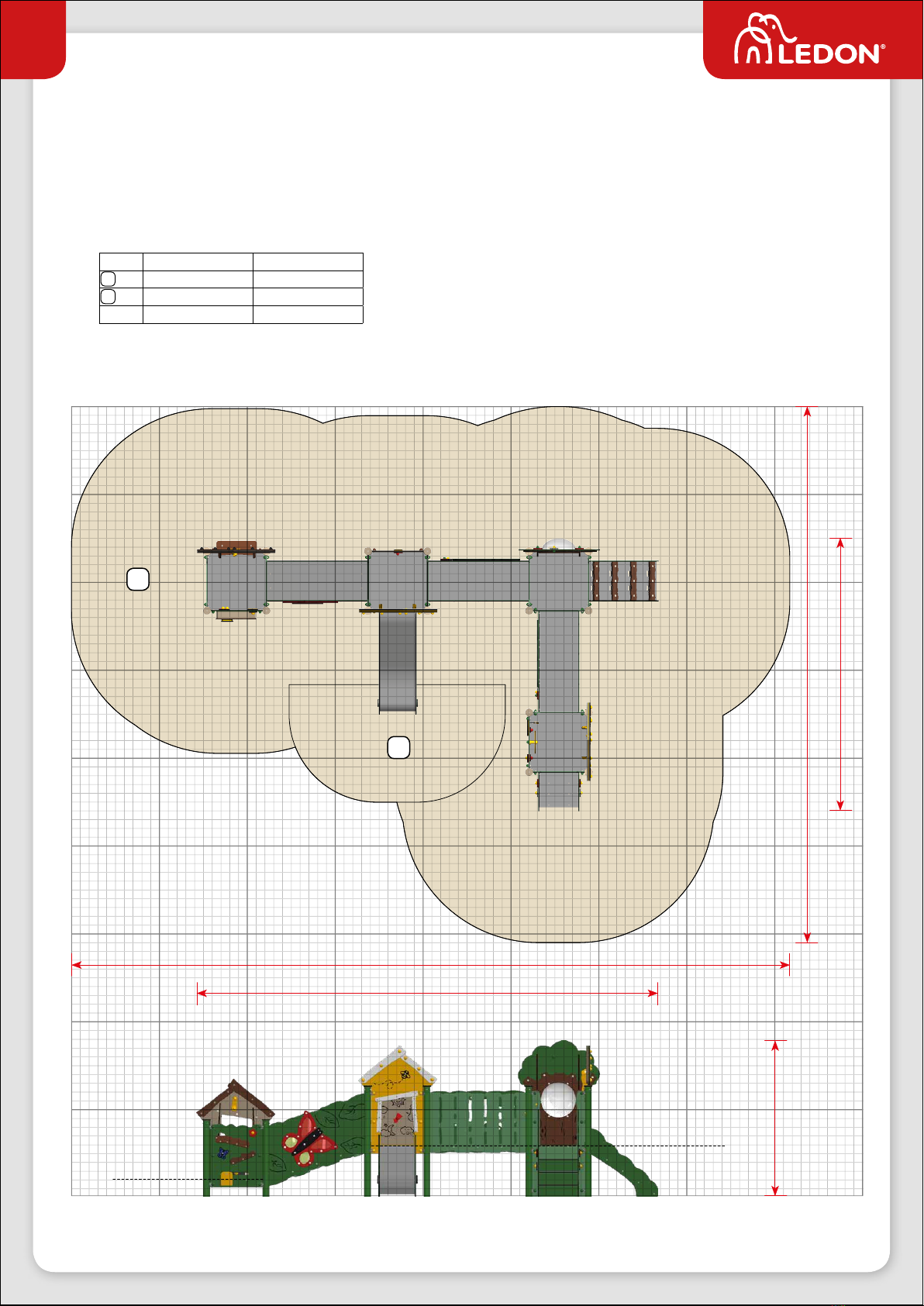

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

Height • Höhe • Højde (*) Area • Fläche • Areal

A 60 cm 33,4 m2

B (**)100 cm 2,86 m2

Total 36,26 m2

Scale • Maßstab • Målstok 1:50

0 1 2 3 4 5 6 7 8 m

517,5 cm

610 cm

177 cm

310 cm

Climb: 58 cm

Floor: 58 cm

Floor: 20 cm

817,5 cm

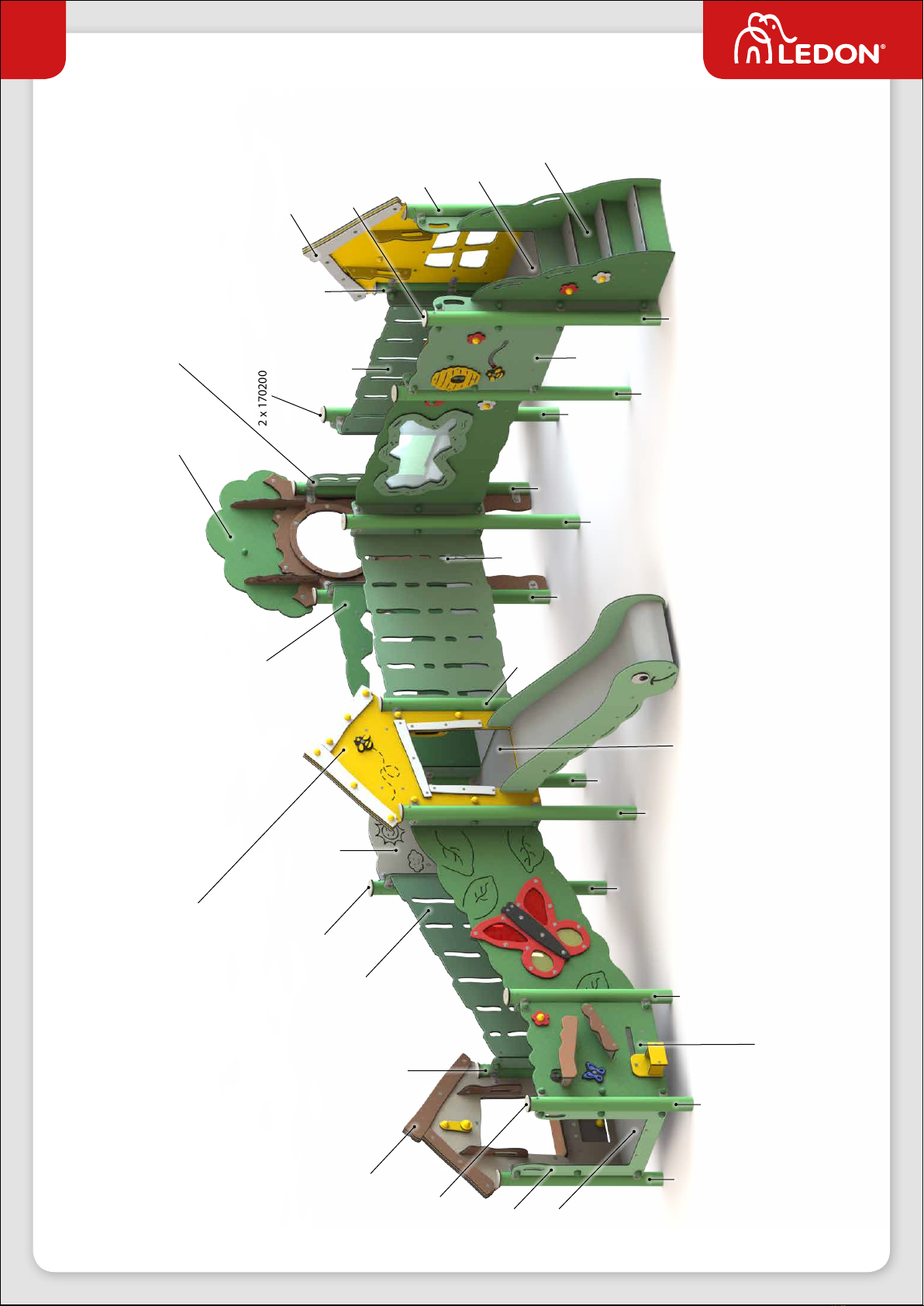

Components overview

Bauteileübersicht • Komponentoversigt

2 x 170200

73296 +

73253

73296 +

73253

73296 +

73253

73296 +

73253

73201 +

250,014

73201 +

250,014

73201 +

250,014

73211 +

250,014

73201 +

250,014

73211 +

250,014

73211 +

250,014

73212 +

250,014

73211 +

250,014

73211 +

250,014

73213 +

250,014

73211 +

250,014

73211 +

250,014

73213 +

250,014

73212 +

250,014

73211 +

250,014

170204 +

73288 +

73286 +

73251 +

200,1832

73275 +

73251 +

170204

170204 +

73279 +

73251 +

73252

73295 +

73251

73293 +

73251

73277 +

73251

73281 +

73251

73282 +

73283 +

73251 +

73252

73278 +

170204 +

73251

73284 +

73285 +

73251 +

200,1832

73289 +

73290 +

73297 +

73298 +

73251

73289 +

73290 +

73297 +

73298 +

73251

73291 +

73292 +

73299 +

73300 +

73251

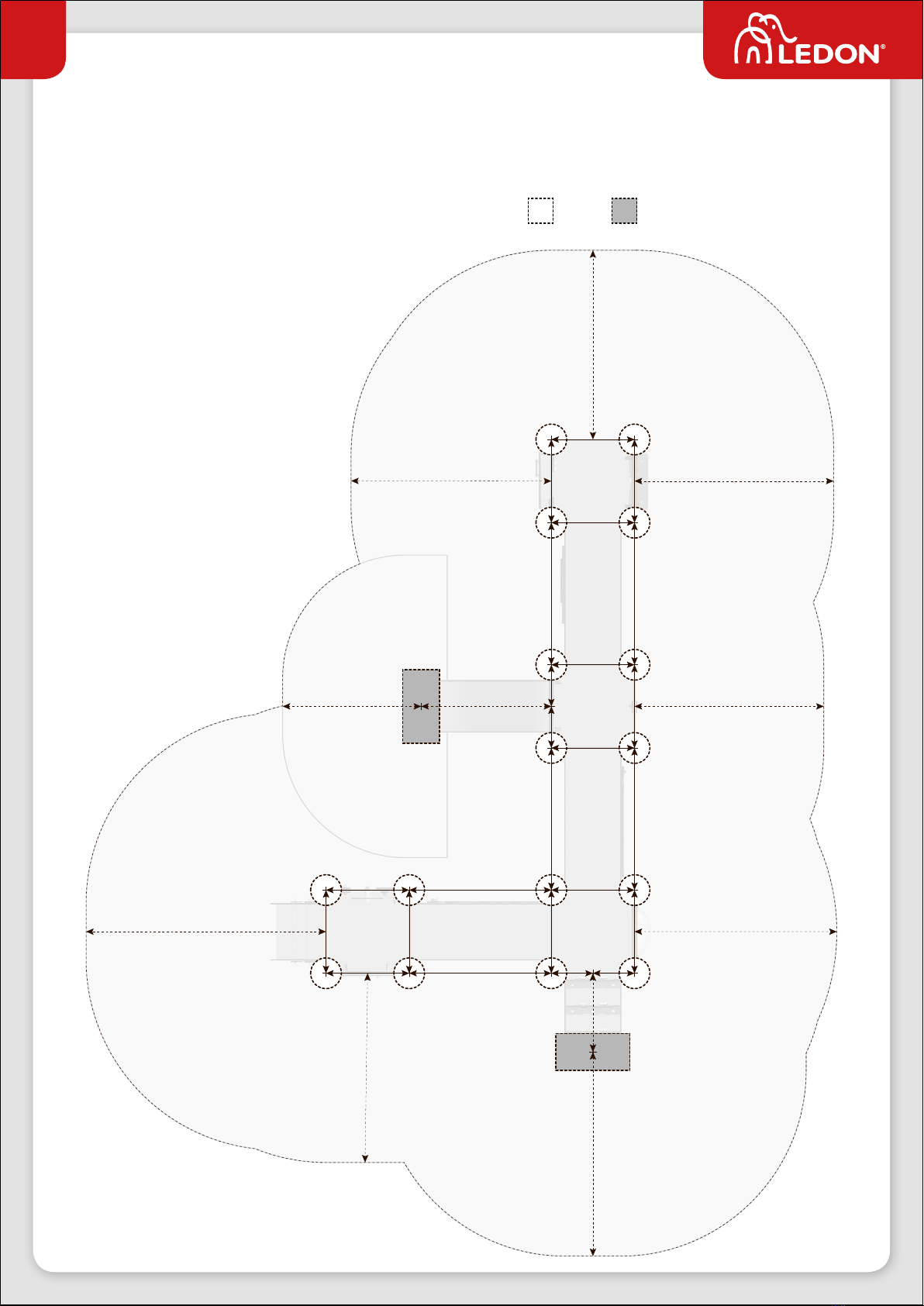

Site preparation

Vorbereitung • Pladsforberedelse

All holes with no other specied dimensions are Ø25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind Ø25 cm.

Alle huller uden anden angivet dimension er Ø25 cm.

67,5 cm

154 cm

162 cm

106 cm

112,5 cm

163 cm

195 cm 164,5 cm

154 cm

67,5 cm

166 cm 64 cm

67,5 cm

154 cm

67,5 cm

67,5 cm 115,5 cm

115,5 cm

33,75 cm

115,5 cm

60 x 30 cm

Digging depths • Grabtiefen • Gravedybder:

40 cm 60 cm

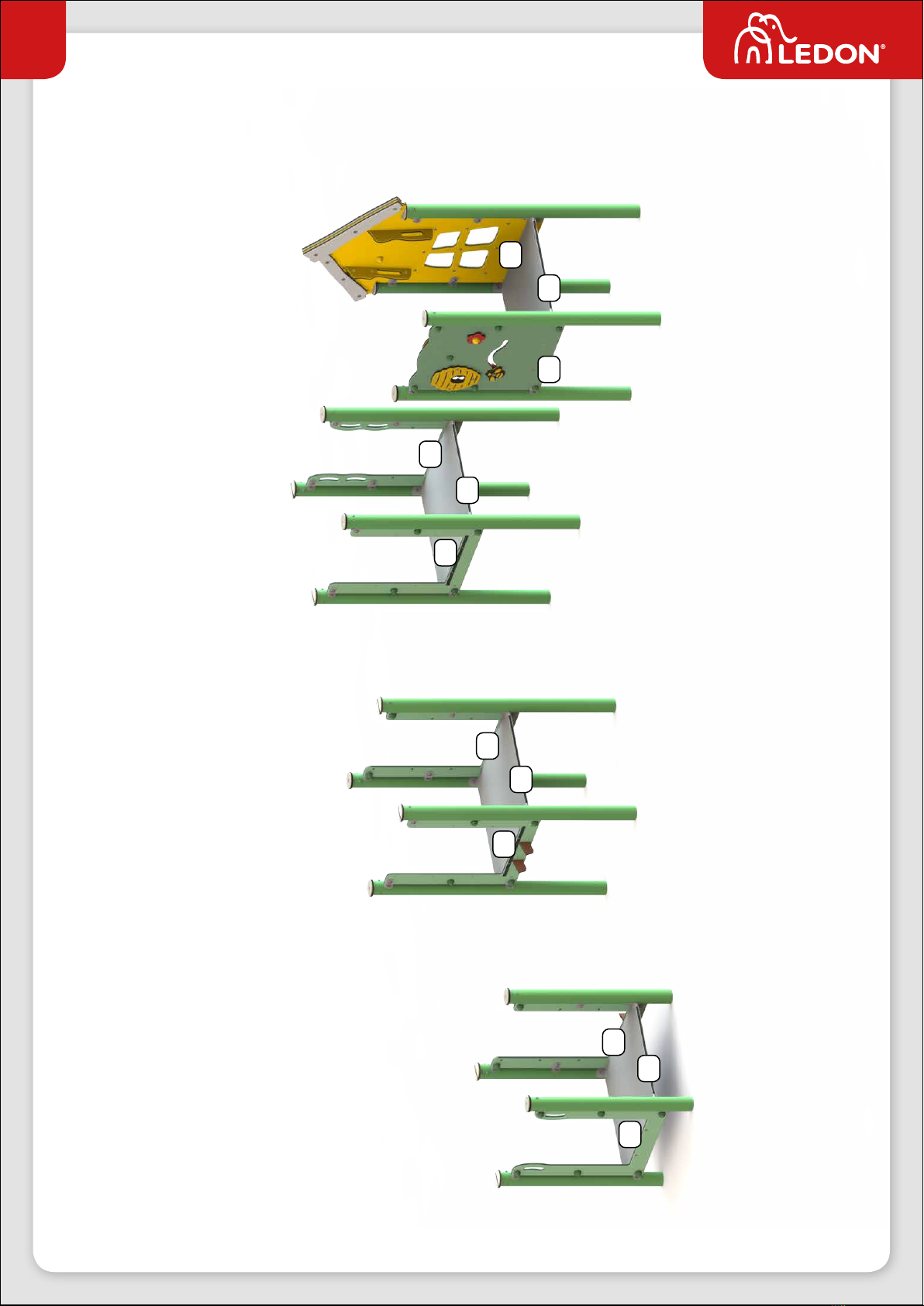

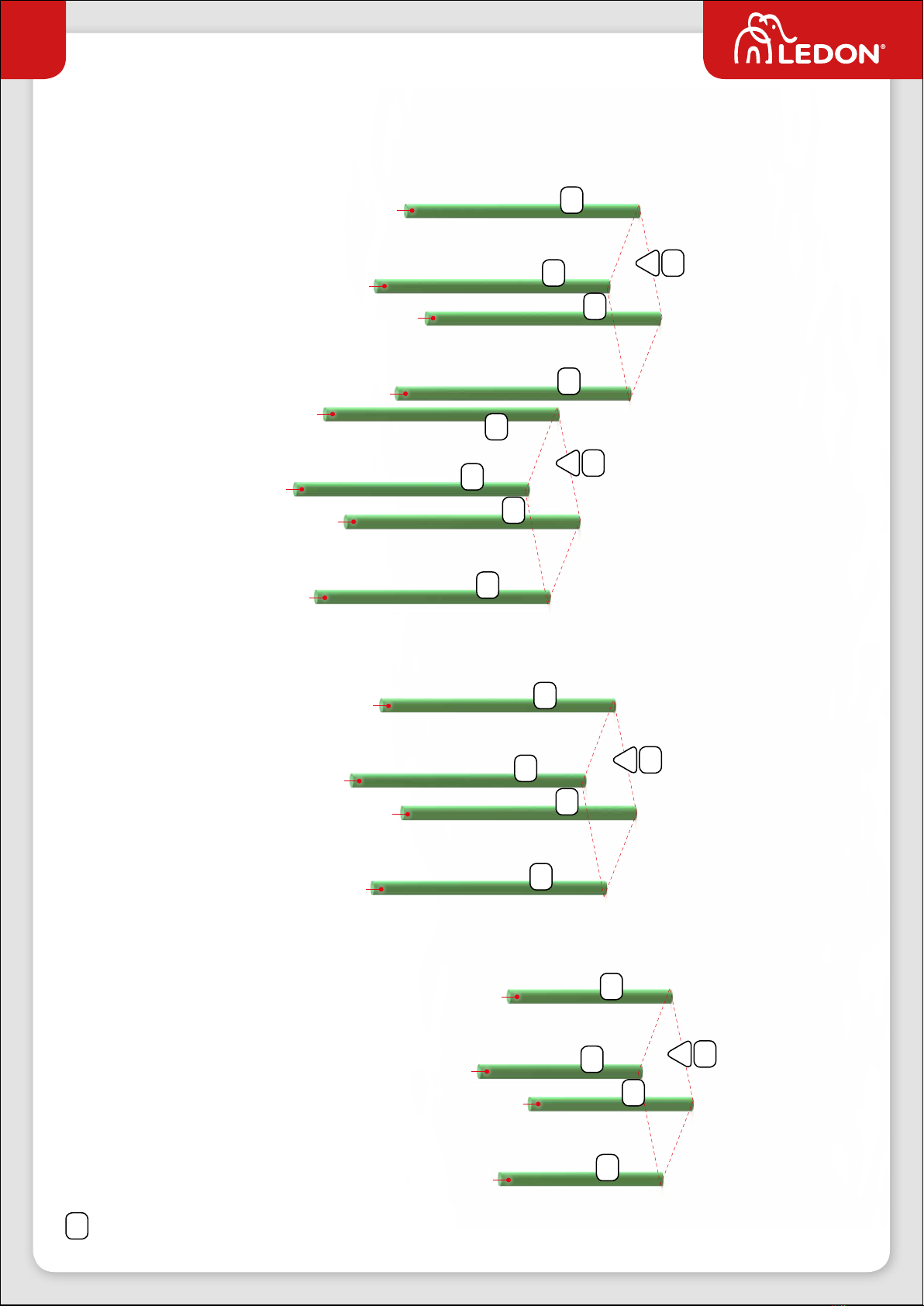

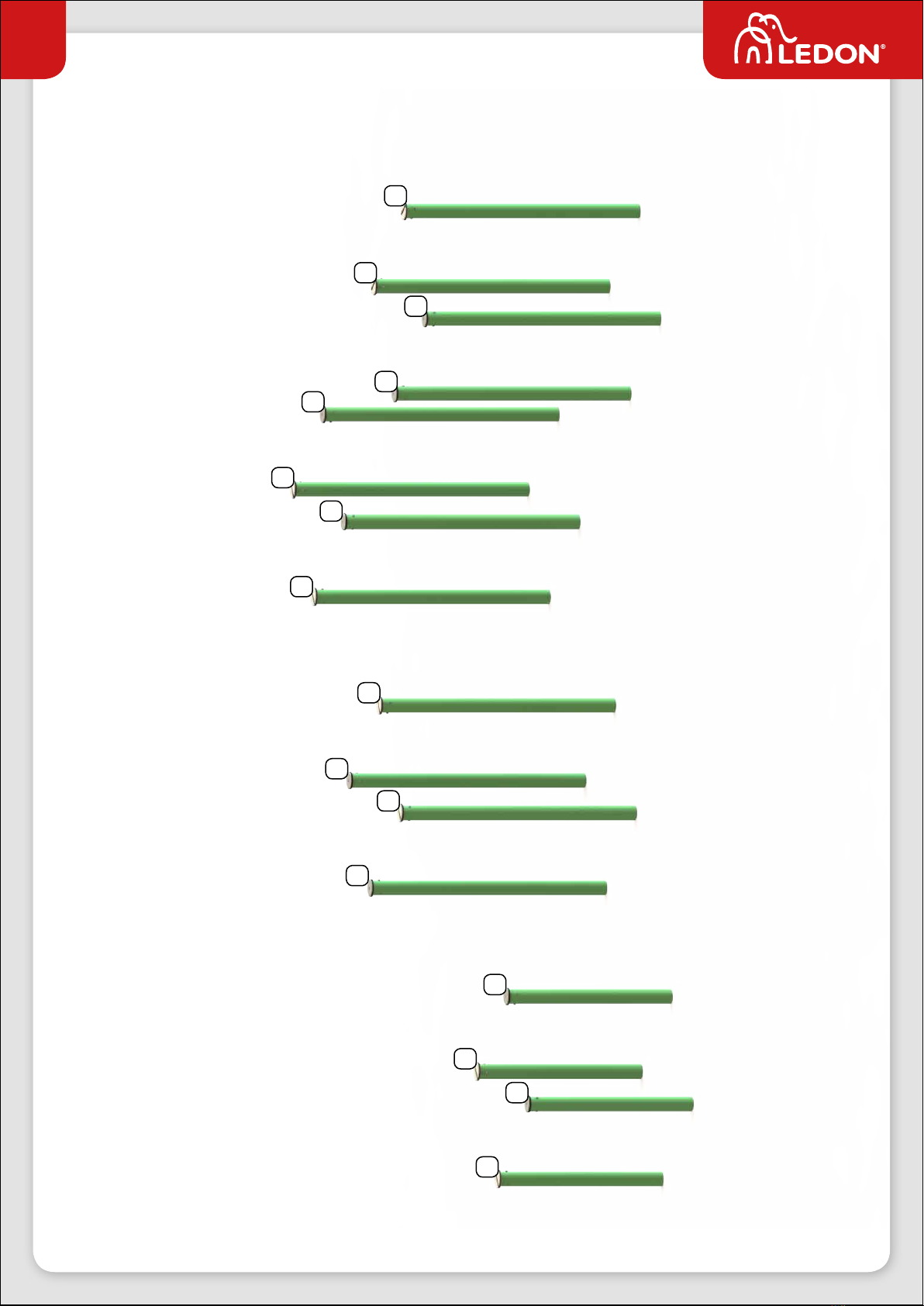

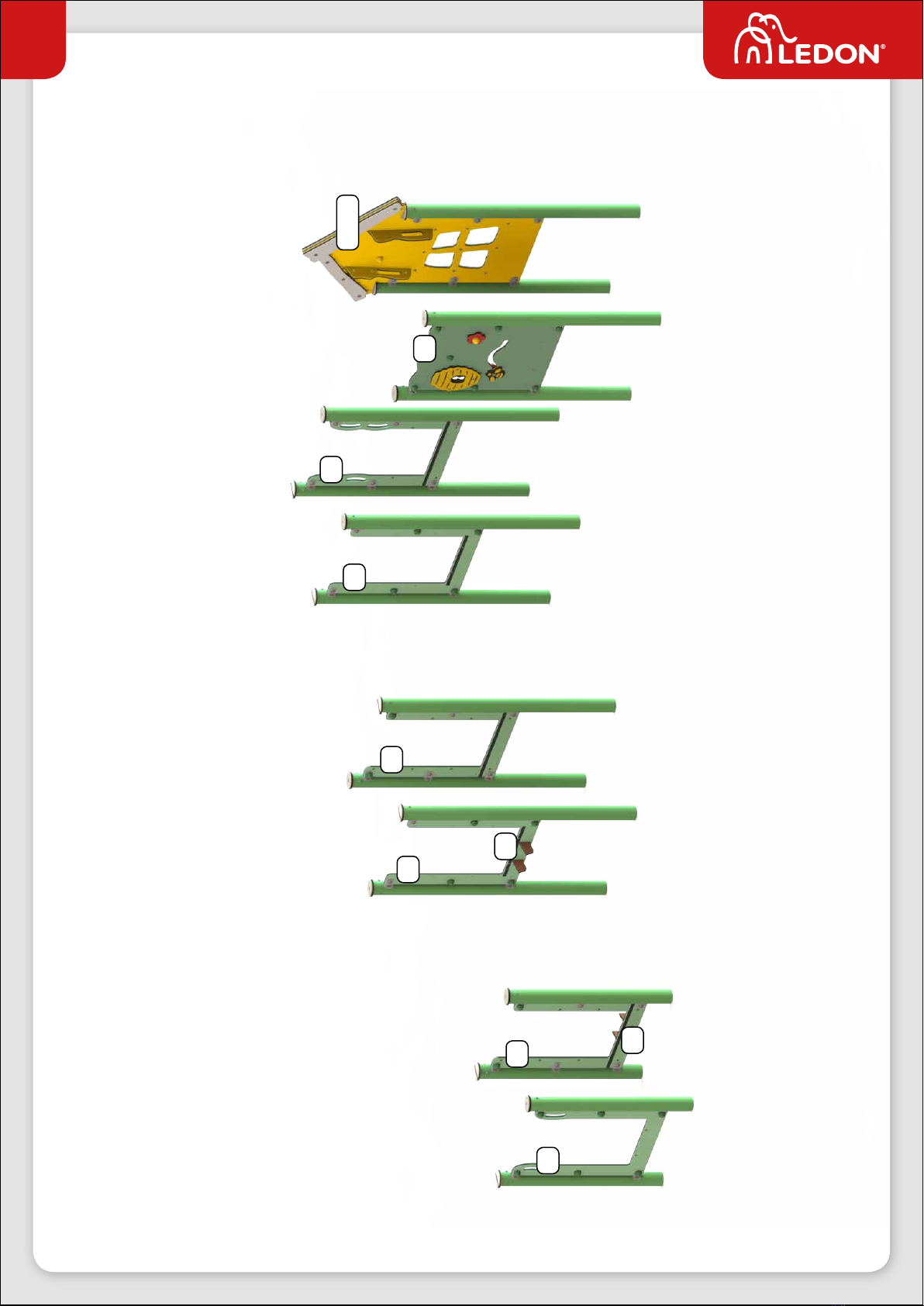

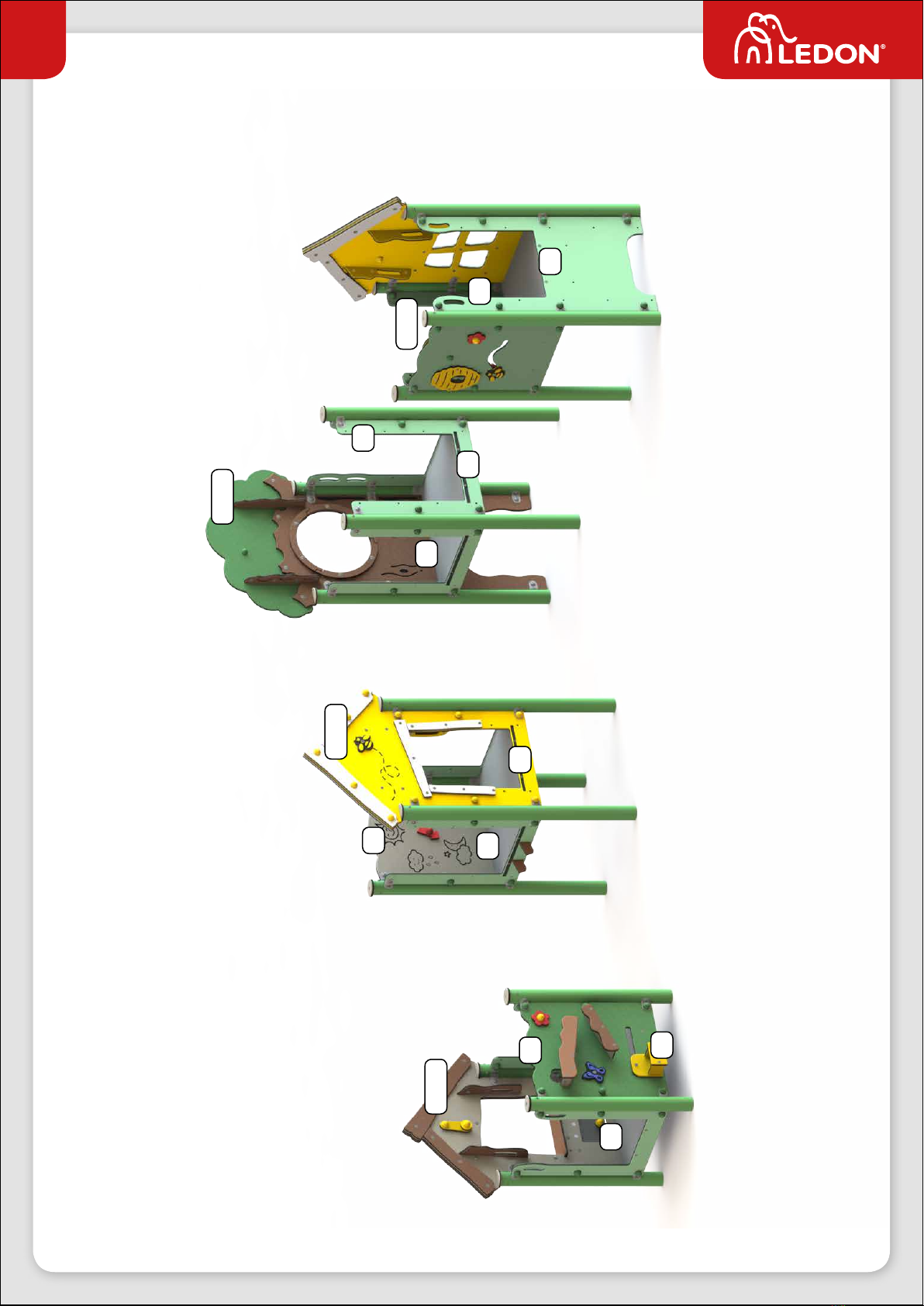

Assembly

Montage • Montage

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

!1B

73201

73201 73201

73201

73211

73212

73211

73213

73211

73213

73211

73212

Assembly

Montage • Montage

Assembly

Montage • Montage

3A+3C

Assembly

Montage • Montage

4A4B

Assembly

Montage • Montage

3B+4C

3A+3C
