Ledon Explore Lin User manual

MAX

60 cm 1+ 272 x 146 x 166 cm

LxBxH

Assembly instructions

Montageanleitung • Montagevejledning

EX091

Lin

Revision: 1.0

Date: Januar 1, 2019

1. Take all components from the pallet and place them on the ground

2. Compare with components list – is everything there?

3. Be at all times precise when measuring

4. Unpack one component at a time and assemble it

5. Usage of a water-level will increase precision

6. Fall protection is the very last thing to be installed – along with the producer’s label

Ein paar gute Ratschläge und Tipps

1. Alle Bauteile von der Palette nehmen und auf den Boden legen.

2. Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

3. Beim Abmessen generell präzise arbeiten

4. Ein Bauteil nach dem anderen auspacken und montieren

5. Die Benutzung einer Wasserwaage erleichtert die Montage

6. Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzentenetikett

angebracht wird

Gode råd og vejledning

1. Tag komponenterne af pallen og læg dem på jorden

2. Check efter komponentlisten om alle er med

3. Vær omhyggelig med afstande generelt

4. Pak én komponent ud af gangen og gør denne færdig

5. Vær omhyggelig med brug af vatterpas

6. Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

2Good advice and tips

Scale • Maßstab • Målstok 1:100

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m

272 cm

146 cm

446 cm

572 cm

166 cm

Floor: 8 cm

Climb: 60 cm

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

Height • Höhe • Højde (*) Area • Fläche • Areal

Total ≤60 cm 21,5 m2

3Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

163015 +

250,014

160136

170170

170135

170201

170202

170225

163017 +

250,014

163016 +

250,014

163018 +

250,014

170183

170280

170290

4Components overview

Bauteileübersicht • Komponentoversigt

160005 +

160006 +

160102

105,6 cm

61,9 cm 43,7

108,9 cm189,4 cm

169,7 cm169,7 cm

167,2 cm

Digging depths • Grabtiefen • Gravedybder:

30cm 60 cm

All holes with no other speciﬁed dimensions are 25x25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind 25x25 cm.

Alle huller uden anden angivet dimension er 25x25 cm.

5Site preparation

Vorbereitung • Pladsforberedelse

Important! Mount the ﬂoor to the posts before placing them all in the holes.

Wichtig! Montieren Sie den Boden an die Pfosten, bevor die Pfosten in der Bohrungen platziert werden.

Vigtigt! Monter gulvet på stolperne før det hele placeres i hullerne.

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

163015

163017

163016

163018

160102

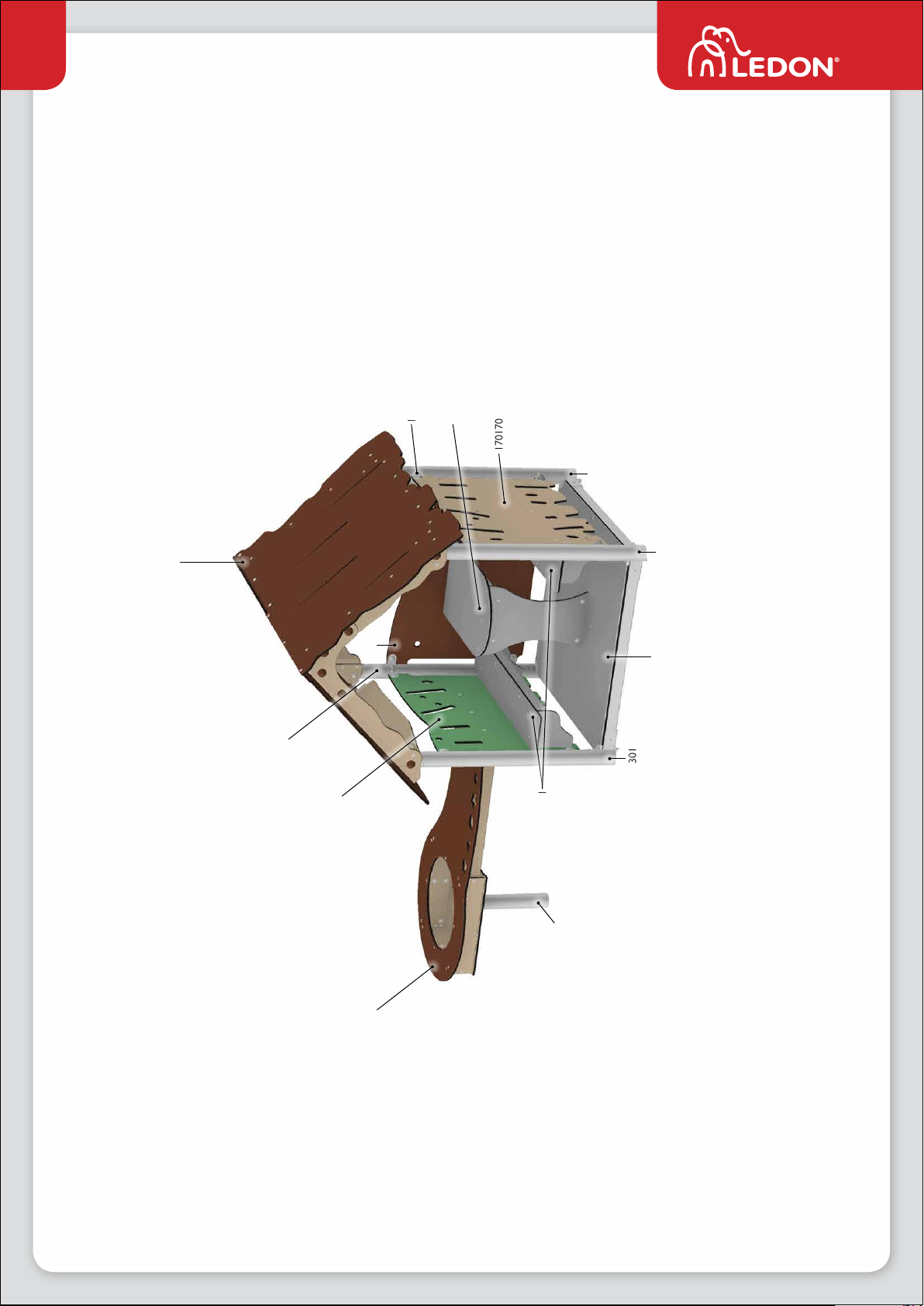

6Assembly

Montage • Montage

7Assembly

Montage • Montage

8Assembly

Montage • Montage

9Assembly

Montage • Montage

10 Assembly

Montage • Montage
