Ledon BASIC Beca LB084G User manual

LB084G

60 cm 0 cm 2+ Nej/No 2 2H 100 x 92 x 172 cm

(LxWxH)

399 x 391 cm

(LxW)

Assembly instructions

Montageanleitung • Montagevejledning

Beca

MAX

Revision: 1.1

Date: Marts 3 , 2021

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

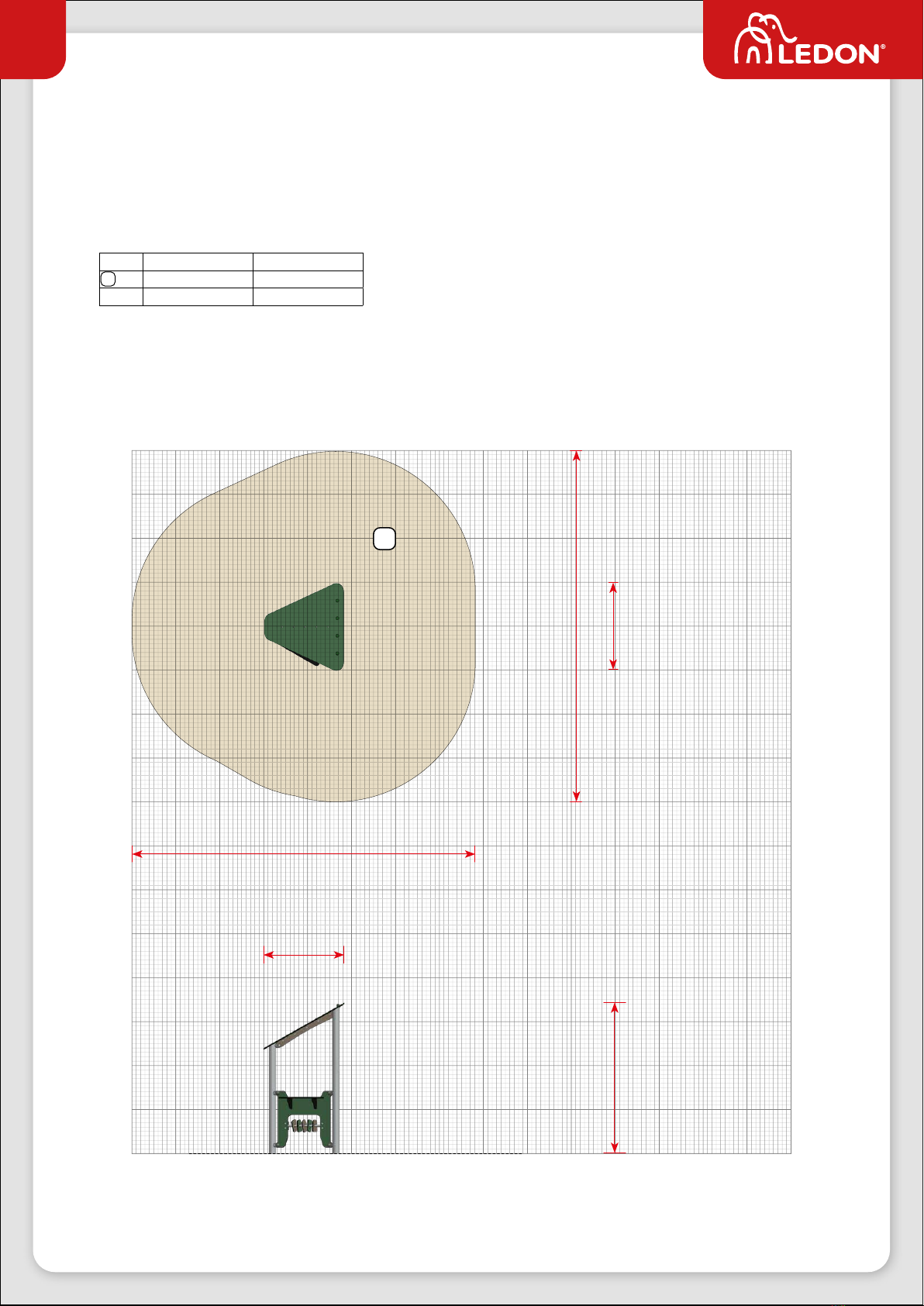

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

Height • Höhe • Højde (*) Area • Fläche • Areal

A 60 cm 12,34 m2

Total 12,34 m2

Scale • Maßstab • Målstok 1:50

0 1 2 3 4 5 6 7 m

100 cm

399 cm

391cm

92 cm

172 cm

Floor: 0 cm

Components overview

Bauteileübersicht • Komponentoversigt

100102

100112

100111

160135 +

160136 +

180006

126937+

250,014

126938+

250,014

126943+

250,014

160 cm

81,2 cm

159,3 cm

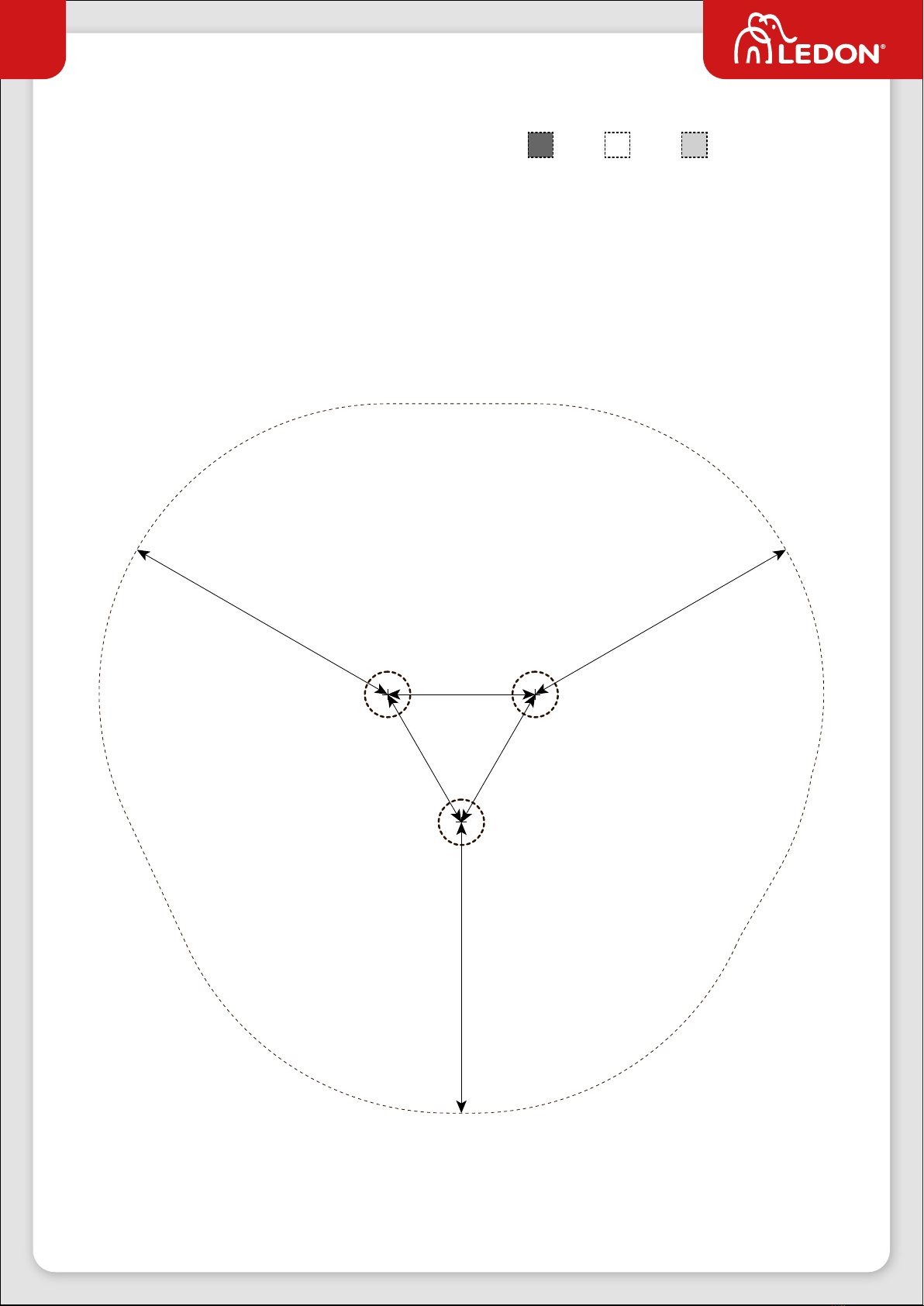

Site preparation

Vorbereitung • Pladsforberedelse

All holes with no other specied dimensions are Ø25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind Ø25 cm.

Alle huller uden anden angivet dimension er Ø25 cm.

Digging depths • Grabtiefen • Gravedybder:

50 cm 60 cm 80 cm

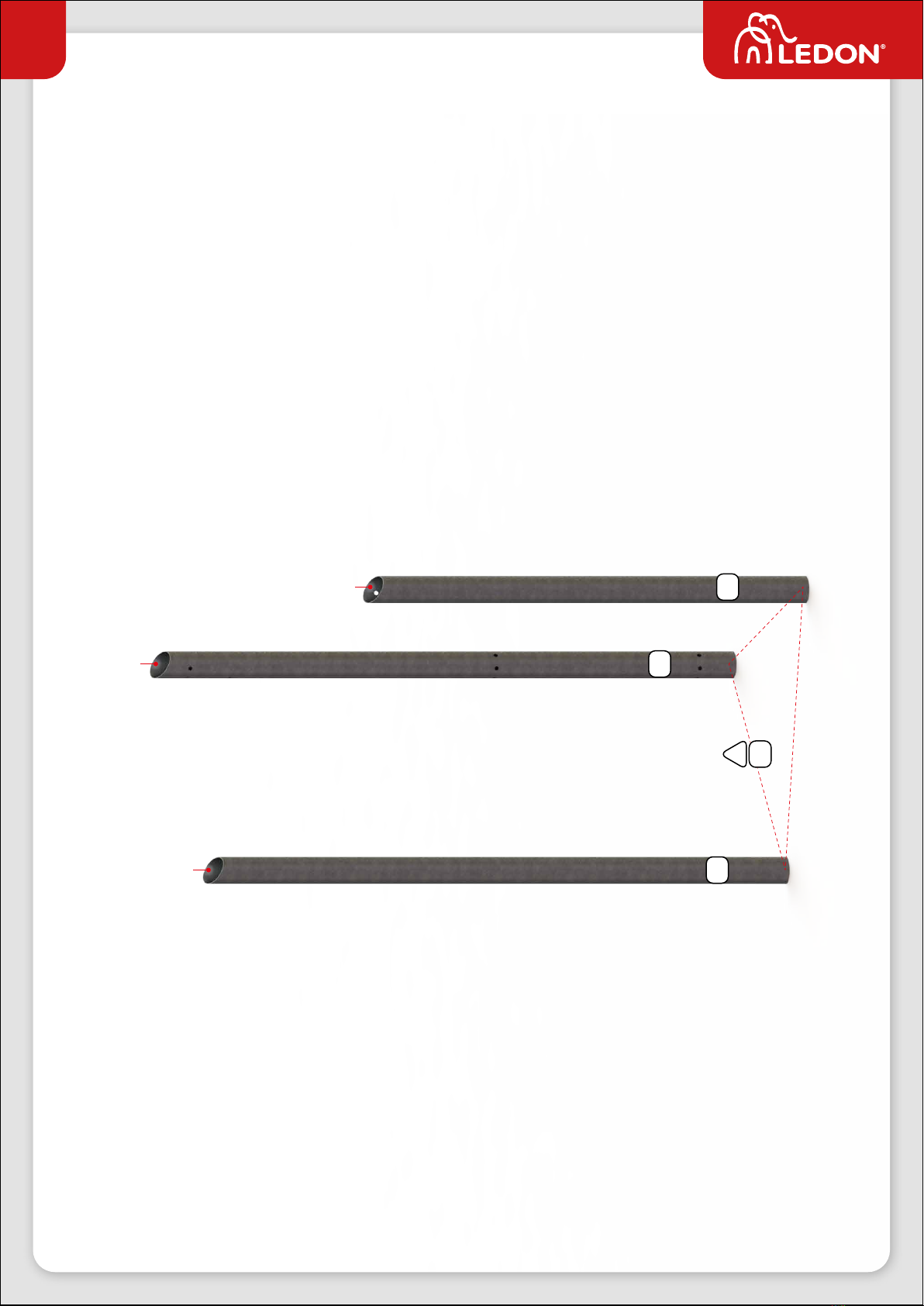

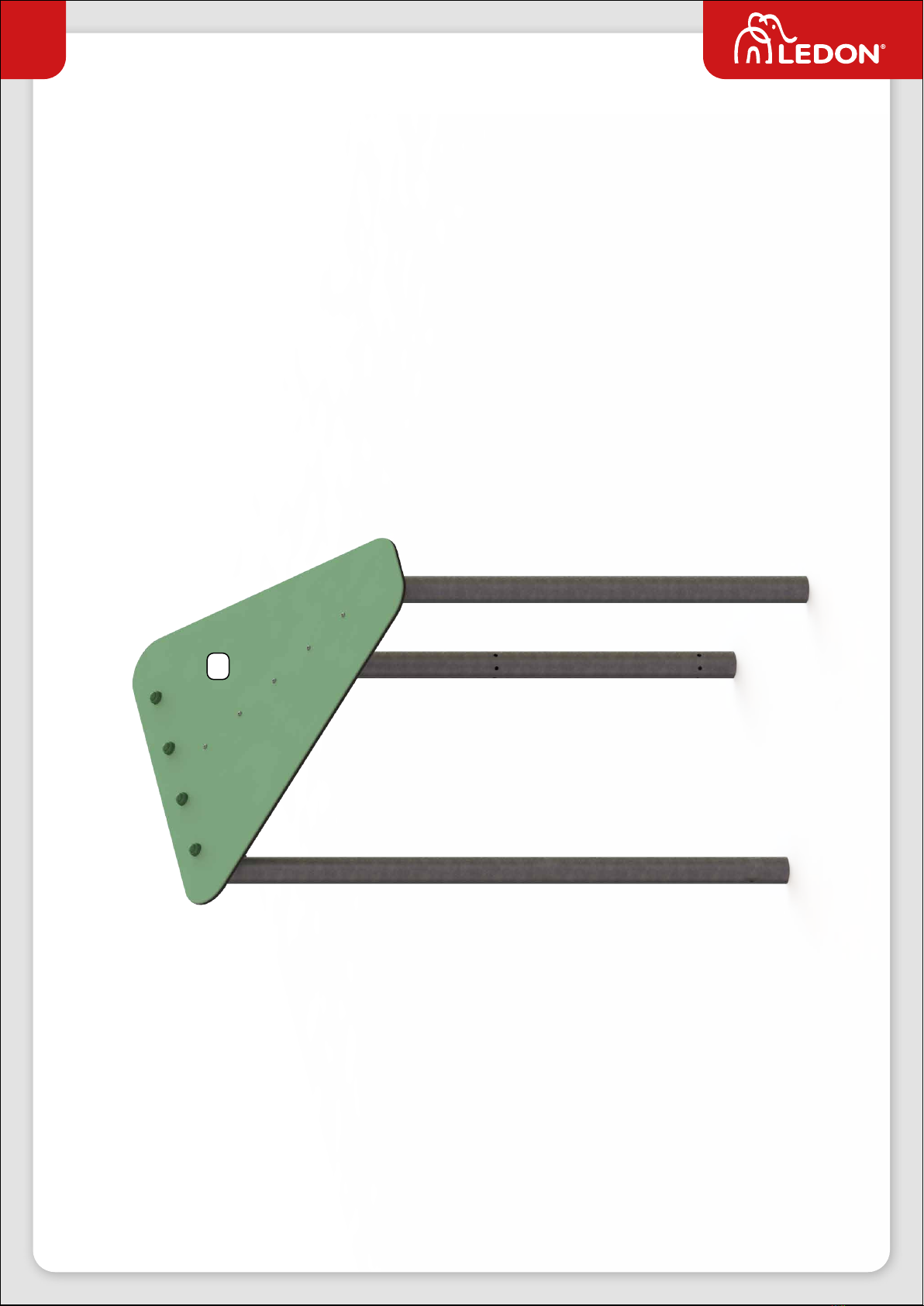

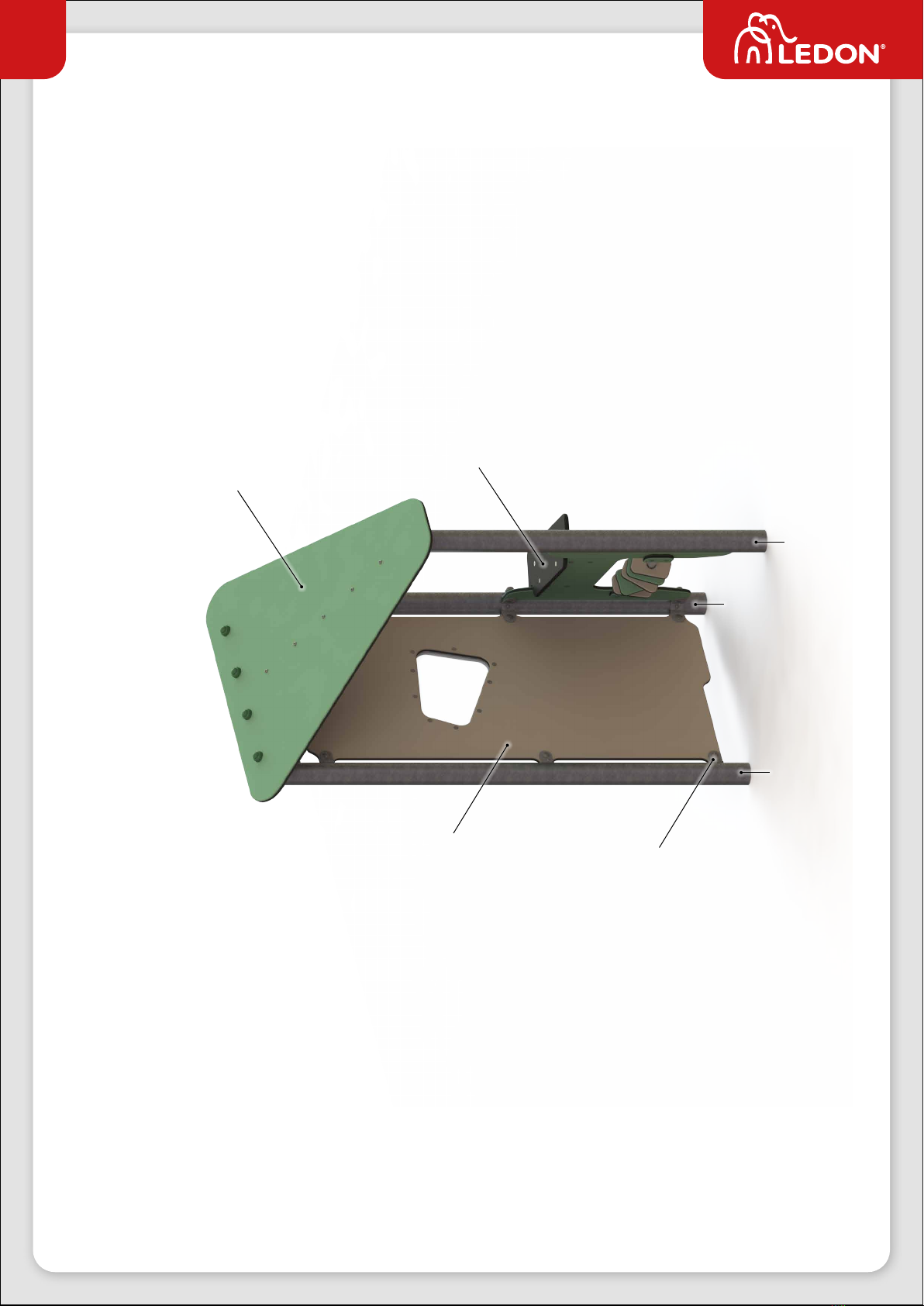

Assembly

Montage • Montage

126943

126938

126937

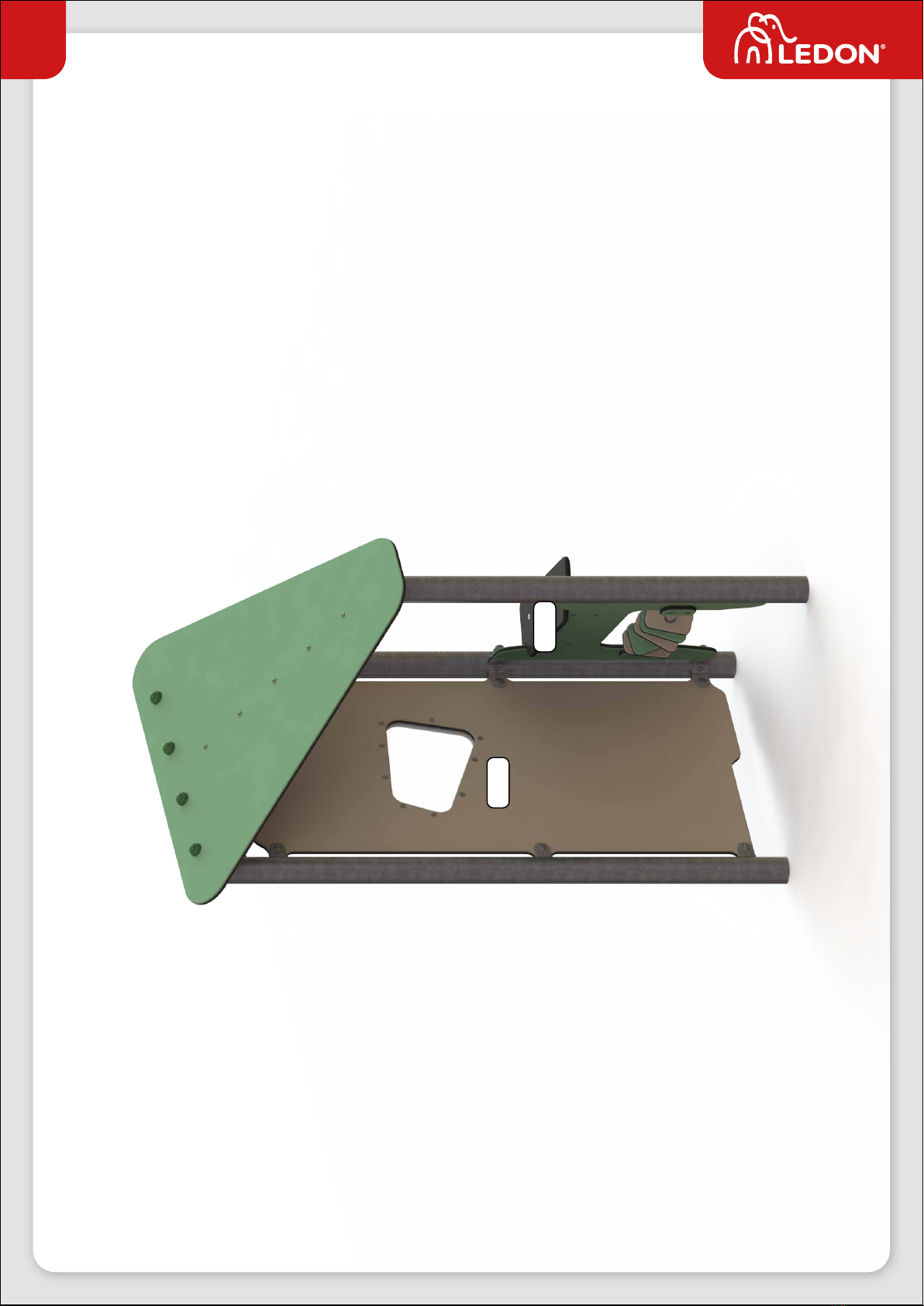

Assembly

Montage • Montage

12B

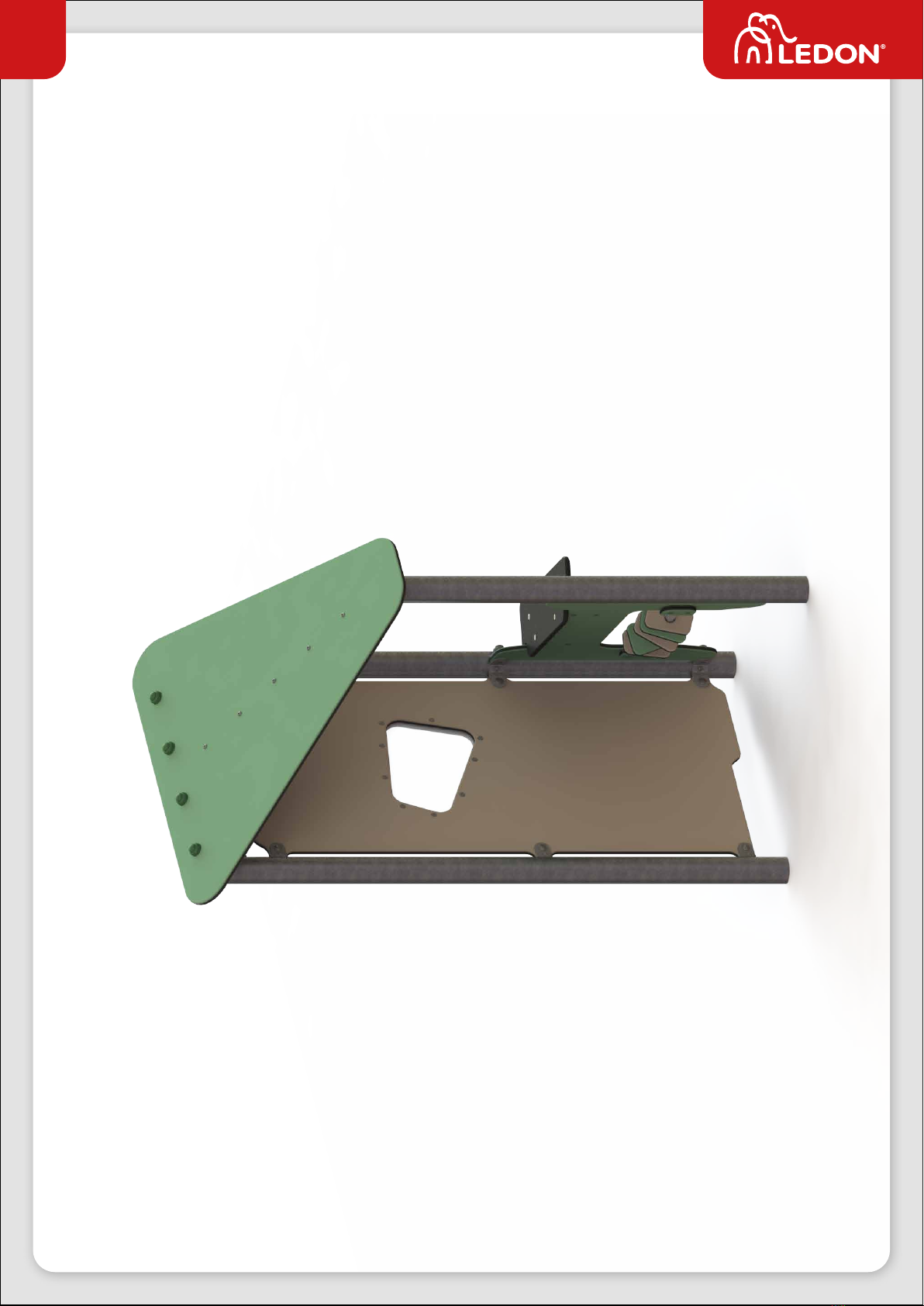

Assembly

Montage • Montage

4A+B

Assembly

Montage • Montage

Ready

Fertig • Færdig
