LaserLiner X3-Laser User manual
X3-Laser
DE
02
EN
12
NL
22
DA
32
PL
FI
PT
SV
FR
42
ES
52
IT
62
NO
TR
RU
1H360° 2V360°
S
Laser
515nm
CS
ET
RO
BG
EL
UK
02
Funktion / Verwendung
Dreidimensionaler Laser mit drei 360°-Laserkreisen
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
– Einfache Lotfunktion durch die Laserkreuze
– Optimiert für deckennahes Arbeiten
– Out-Of-Level: Durch optische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs bendet.
– Mit der magnetischen Klemm- und Wandhalterung ist das Gerät
einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
– Selbstnivellierbereich 3°, Genauigkeit 0,2 mm / m
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und
Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im
Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
DE
X3-Laser
03
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter auf “OFF” stellen!
!
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014
DE
04
1H360° 2V360° S
Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen für eine hohe
Qualität der Linie, ein sauberes, klares und dadurch gut sicht-
bares Linienbild. Im Gegensatz zu früheren Generationen sind
sie temperaturstabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit
im Wellenbereich des grünen Laser als zum Beispiel beim roten
Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur
roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also
Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter
ungünstigen Bedingungen.
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät
beim Transport.
Mit der GRX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien
pulsieren dann mit einer hohen Frequenz und werden durch
spezielle Laserempfänger auf große Entfernungen erkannt.
DE
X3-Laser
05
5
4
3
1
2
a b
6
7
9
8

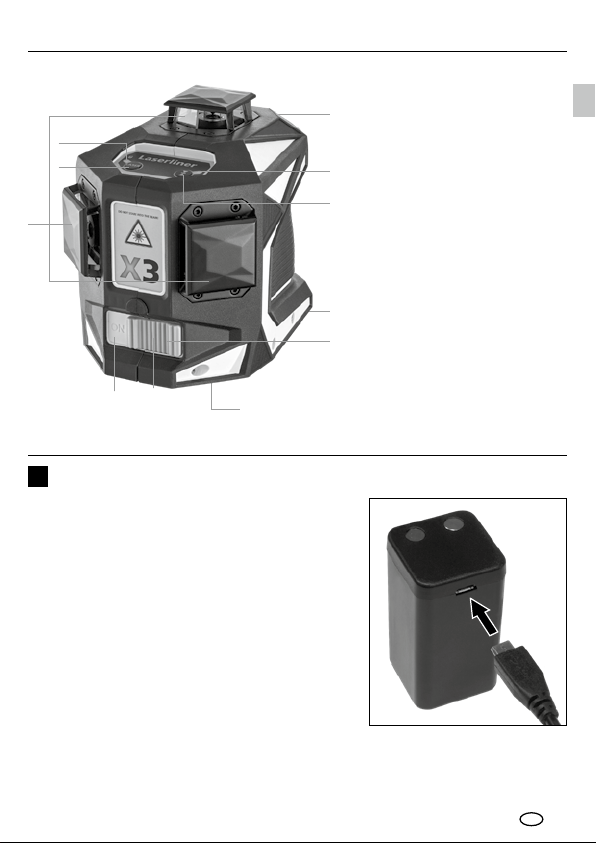

1Handhabung Lithium-Ionen Akku
1
2
3
4
5
6
7
8
9
Laseraustrittsfenster
Schiebeschalter
aAN
bAUS / Neigungsmodus /
Transportsicherung
Akkufach (Unterseite)
1/4”/5/8“-Stativgewinde
(Unterseite)
Anschlussbuchse für
Netzteil (5V / 1000 mA,
keine Ladefunktion)
LED Hand-
empfängermodus
Handempfängermodus
LED Betriebsanzeige /
Batterieladung
Wahltaste Laserlinien
– Das Netz-/Ladegerät nur innerhalb geschlos-
sener Räume verwenden, weder Feuchtigkeit
noch Regen aussetzen, da ansonsten die Ge-
fahr eines elektrischen Stromschlages besteht.
– Vor Einsatz des Gerätes Akku voll aufladen.
– Netz-/Ladegerät mit dem Stromnetz und der
Anschlussbuchse des Akkupacks verbinden.
Bitte nur das beiliegende Netz-/Ladegerät
benutzen. Wenn ein falsches Netz-/Ladegerät
verwendet wird, erlischt die Garantie.
– Während der Akku geladen wird, leuchtet
die LED des Netz-/Ladegeräts orange. Der
Ladevorgang ist abgeschlossen, wenn die LED
grün leuchtet.
– Bei schwacher Ladung des Akkus blinkt die
Betriebsanzeige (8).
DE
06
2
Der Akku wird während des Netzbetriebes nicht geladen.
!
Betrieb mit Netzgerät
Das Gerät kann mit dem beiliegenden
Netzgerät betrieben werden.
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
einlegen.
Lithium-Ionen Akku einlegen
Stromversorgung
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
Darauf achten, dass sich keine leitenden Gegenstände in der Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen
und ausschließlich mit diesem Lasergerät verwendet werden.
Ansonsten besteht Verletzungs- und Brandgefahr.
!
LED grün: Netz-/Ladegerät
angeschlossen / Geräte aus
LED orange: Netz-/Ladegerät
angeschlossen / Linie H an
LED hellrot: Netz-/Ladegerät
angeschlossen / Linie H und 1V an
LED rot: Netz-/Ladegerät
angeschlossen / Linie H und 2V an:
DE
X3-Laser
07
LASER LASER LASER LASER
LASER LASER LASER LASER LASER
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung
gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nive-
llierbereichs von 3° befindet, blinken die Laserlinien. Positionieren Sie
das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
!
Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Die
horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien
einzeln geschaltet werden.
3
Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (2) auf “OFF” stellen.
Die Laser mit der Wahltaste (9) auswählen. Jetzt können schiefe Ebenen
bzw. Neigungen angelegt werden. In diesem Modus richten sich die
Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der
Laserlinien signalisiert.
4
DE
08
1 Sek.
5
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger GRX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht
mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum
Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 7
(Handempfängermodus ein / aus) in den Handempfängermodus schalten. Jetzt
pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden
dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.
DE
X3-Laser
09
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist
eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
DE
10
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte
Linie von Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt.
Vorgang durch Schwenken nach links wiederholen.
BC
2,5 m
<1 mm = OK
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 1 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,
nach Transporten und langer Lagerung.
!
Kalibrierung
Das Messgerät muss regelmäßig kalibriert werden, um die Genauigkeit der
Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall
von einem Jahr.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie das Akkupack vor einer längeren Lagerung. Lagern Sie
das Gerät an einem sauberen, trockenen Ort.
DE
Table of contents
Languages:
Other LaserLiner Laser Level manuals
LaserLiner
LaserLiner Centurium Express G User manual
LaserLiner
LaserLiner AutoCross-Laser 2 Plus User manual
LaserLiner
LaserLiner G80 User manual
LaserLiner
LaserLiner PrecisionCross-Laser PCL 8 User manual
LaserLiner
LaserLiner BeamControl-Master User manual
LaserLiner
LaserLiner DigiLevel Pro 120 User manual
LaserLiner
LaserLiner DigiLevel Plus User manual
LaserLiner
LaserLiner DigiLevel Laser User manual
LaserLiner
LaserLiner SuperCross-Laser SCL 2 User manual
LaserLiner
LaserLiner MasterLevel Box User manual
LaserLiner
LaserLiner ActiveFinder XP User manual
LaserLiner
LaserLiner BeamControl-Master User manual
LaserLiner
LaserLiner 080.50 User manual
LaserLiner
LaserLiner CompactPlane-Laser 3G Pro User manual
LaserLiner
LaserLiner SmartCross-Laser User manual
LaserLiner
LaserLiner SuperPlane-Laser 3D User manual
LaserLiner
LaserLiner AutoCross-Laser 2 XP User manual
LaserLiner
LaserLiner AutoCross-Laser 2C PowerBright User manual
LaserLiner
LaserLiner CompactCross-Laser User manual
LaserLiner
LaserLiner CenterBase 2 User manual
