LaserLiner PowerCross-Laser 8 S User manual

Pow erCross-Laser 8 S

4H 4V 1D

Laser

635/ 650 nm

Hochpräziser Kreuzlinien-Laser mit 8 ultrahellen Laserlinien

und Lotlaser

– Homogene 360° Laserlinie: Die 4 horizontalen Laserdioden erzeugen

rundherum eine gleichmäßig helle Laserlinie. Das Gerät kann damit

wie ein Rotationslaser eingesetzt werden.

– Mit der IR-Fernbedienung kann die manuelle Neigungfunktion zum

Ausrichten von Schrägen gesteuert w erden. Die jeweiligen Achsen

werden sichtbar durch LEDs angezeigt.

– Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser unten und

dem Laserkreuz oben.

– Out-Off-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät

außerhalb des Nivellierbereichs befindet.

– Selbstnivellierbereich 3°, Genauigkeit 1 mm / 10 m

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „ Garantie- und Zusatzhinweise“ . Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe der Lasereinrichtung mitzugeben.

Allgemeine Sicherheitshinweise

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu

schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen

Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reflektierende, spiegelnde oder glänzende Flächen sind während des

Betriebes von Lasereinrichtungen abzudecken.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezifikationen ein.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635/650 nm

EN 60825-1:2014

Pow erCross-Laser 8 S

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch

Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

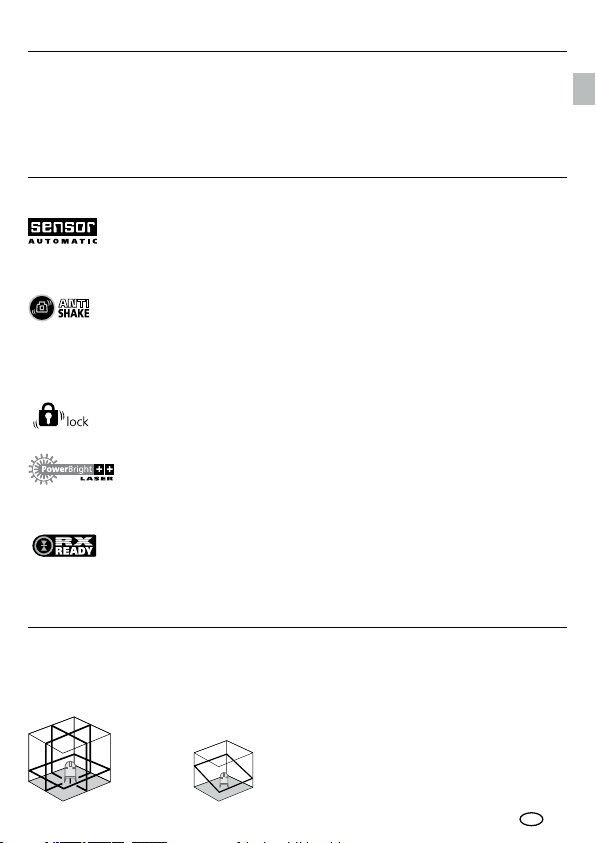

Besondere Produkteigenschaften

Automatische Ausrichtung durch elektronische Libellen

und Servomotoren mit temperaturstabiler Sensorik. Das Gerät wird in

Grundstellung gebracht und richtet sich selbständig aus.

Diese Funktion ist automatisch aktiv, wenn die Sensor-Automatic

eingeschaltet ist. Damit wird das horizontale bzw. vertikale Nivellieren erleich-

tert, z.B. um den Laser mit einem Kurbelstativ oder einer Wandhalterung

auf eine gewünschte Höhe einzustellen. Zudem kann auf vibrierenden

Untergründen und bei Wind nivelliert werden.

Transport LOCK: Das Gerät wird mit einer speziellen

Motorbremse beim Transport geschützt.

Laserdioden der höchsten Leistungsklasse erzeugen extrem helle

Laserlinien. Diese bleiben auch auf weit entfernten bzw. dunklen Oberflächen

und bei hellem Umgebungslicht sichtbar.

Mit der RX-READY-Technologie können Linienlaser auch bei

ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren

dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger

auf große Entfernungen erkannt.

4H 4V 1D S

Anzahl und Anordnung der Laser

H = horizontale Laser / V = vertikale Laser / D = Lotlaser (Downpoint) /

S = Neigungsfunktion

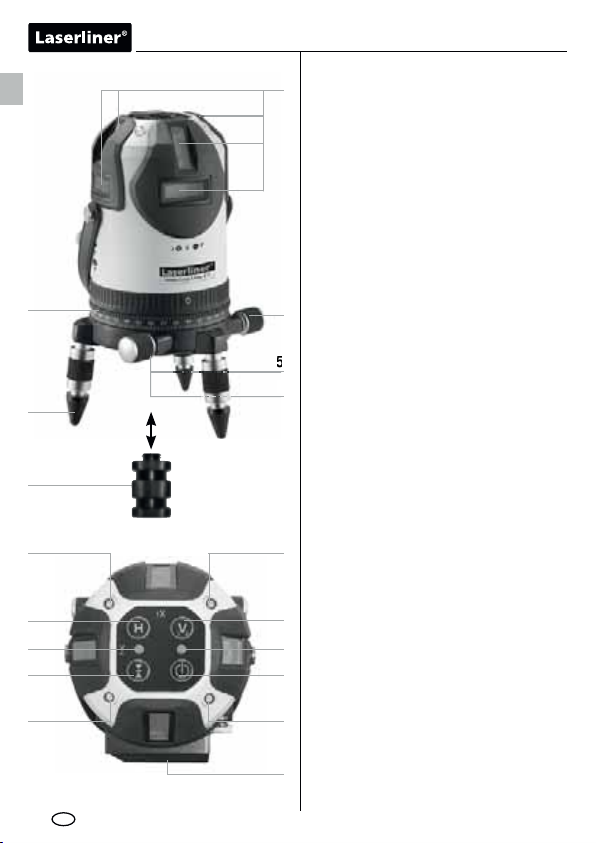

10 12

Laseraustrittsfenster

Lithium-Ionen Akku (abnehmbar)

360° Horizontalkreis

Seitenfeinantrieb

5/8” Gewinde (Unterseite)

Austritt Lotlaser (Unterseite)

Justierfüße mit abnehmbaren

Gummikappen

Adapter nur für Kurbel- und

Teleskopstative

Vertikale Laserlinien

LED Handempfängermodus

Handempfängermodus

LED Betriebsanzeige /

Automatikbetrieb (LED

blinkt in der Einrichtphase)

AN/AUS-Taste

Horizontale Laserlinien

15 LEDs grün: X-Achse aktiv

16 LEDs rot: Y-Achse aktiv

Pow erCross-Laser 8 S

Horizontale Laserlinien

Vertikale Laserlinien

auto/man-Funktion /

Umstellung X/Y-Achse

DAusgang Infrarot-Signal

LED Betriebsanzeige

Handempfängermodus

X/Y-Achse verfahren

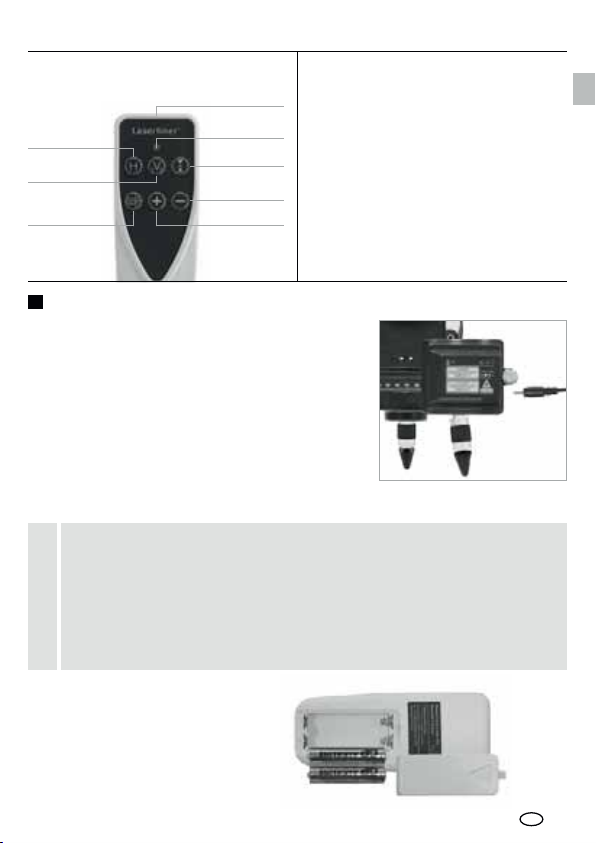

Vor dem ersten Einsatz den Akku in das Gerät

einsetzen und vollständig aufladen (min. 6 Std).

Dazu das Ladegerät mit dem Akku verbinden.

Während der Akku geladen wird, leuchtet die

LED des Akkupacks rot. Der Ladevorgang ist

abgeschlossen, wenn die LED grün leuchtet.

Sobald die Laserlinien langsam blinken, ist die

Batterieladung schwach. Dann den Akku erneut

aufladen. Der Akku kann auch außerhalb des

Gerätes oder während des Betriebes geladen

werden.

Einlegen der Batterie

bei der Fernbedienung

– Auf korrekte Polarität achten.

Handhabung Lithium-Ionen Akku

Fernbedienung

– Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und

ausschließlich mit diesem Lasergerät verwendet w erden. Ansonsten

besteht Verletzungs- und Brandgefahr.

– Darauf achten, dass sich keine leitenden Gegenstände in die Nähe

der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann

zu Verbrennungen und Feuer führen.

– Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

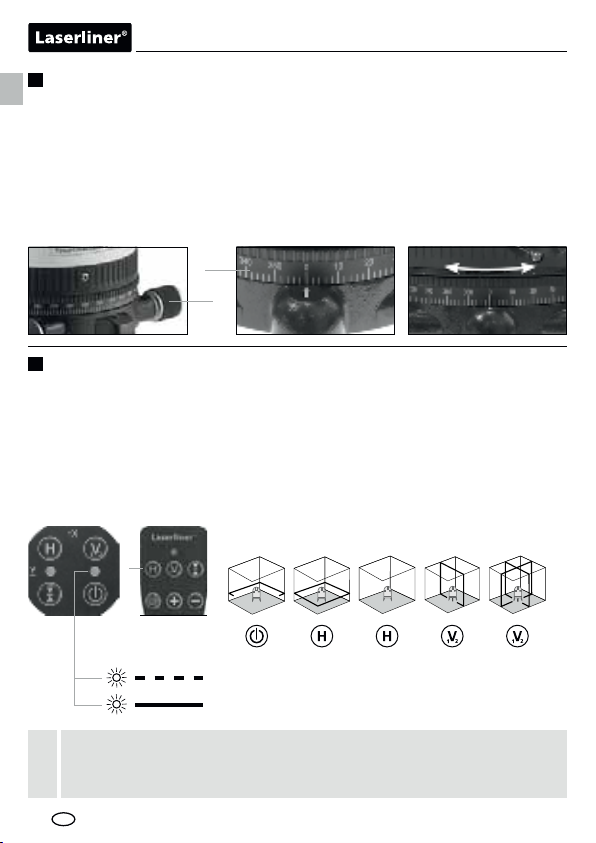

Laserlinien positionieren

Das Oberteil des Gerätes läßt sich zur groben Ausrichtung der Laser auf dem

Sockel drehen. Die genaue Positionierung kann mit dem Seitenfeinantrieb (4)

bestimmt w erden. Die Justierfüße (7) ermöglichen das Aufstellen des Gerätes

auf schrägen Flächen.

Der frei drehbare Horizontalkreis (3) erleichtert das Drehen des Gerätes in

einem gewünschten Winkel. Einfach die Skala auf Null stellen, anschließend

das Gerät um die gewünschte Gradzahl drehen.

Horizontales und vertikales Nivellieren

Das Lasergerät anschalten. Jetzt ist die Sensor-Automatik aktiv und nivelliert

das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist und

die auto-LED konstant leuchtet, kann horizontal bzw. vertikal nivelliert w er-

den. Die maximale Genauigkeit wird bei abgeschlossener Nivellierung erzielt.

Die Laser können einzeln mit den Tasten H oder V1/2 ein- bzw. ausgeschaltet

werden (Tasten kurz drücken).

Schnelles Blinken: Einrichtphase

Konstantes Leuchten: Nivellierung abgeschlossen.

Wenn das Gerät zu schräg aufgestellt wird (außerhalb von 3°), blinken

die Laser. Dann das Gerät mit den Justierfüßen (7) ausrichten oder auf

einer ebeneren Fläche aufstellen.

PowerCross-Laser 8 S

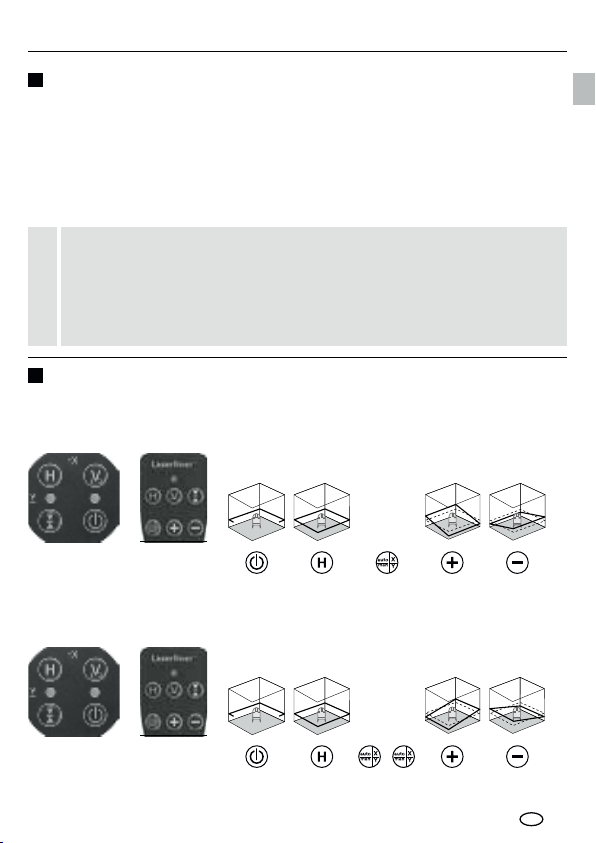

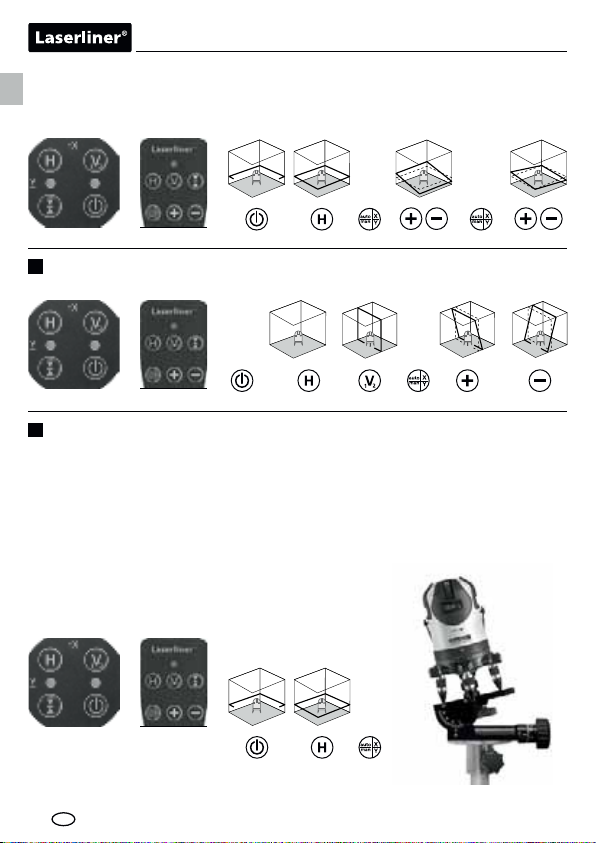

Neigungsfunktion, bis max 3°

Mit der Aktivierung der Neigungsfunktion w ird die Sensor-Automatic aus-

geschaltet. Dazu die auto/man-Taste drücken, bis die LEDs der X-Achse

(15) leuchten. Jetzt kann die Neigung motorisch eingestellt w erden. Zur

Neigungseinstellung die Plus- oder Minus-Tasten permanent drücken. Wenn

die Laser blinken, ist der maximale Neigungsbereich erreicht. Mit der X/Y-

Taste (kurz drücken) werden die Achsen umgeschaltet. Siehe nachfolgende

Abbildungen.

Horizontale Neigung einstellen, bis max 3° (X, Y-Achse)

Bei der Neigungsfunktion sind die Laserlinien nicht mehr horizontal

bzw. vertikal ausgerichtet. Das gilt insbesonders für verstellte Laser-

linien. Zum horizontalen bzw. vertikalen Nivellieren die Neigungs-

funktion deaktivieren. Dazu das Gerät aus- und w ieder anschalten

oder die auto/man-Taste lange drücken, bis die Laserlinien auto-

matisch verfahren.

Verstellen der X-Achse bis max. 3°

Die LEDs der X-Achse (15) leuchten grün.

Verstellen der Y-Achse bis max. 3°

Die LEDs der Y-Achse (16) leuchten rot.

Verstellen der X- und der Y-Achse

Die LEDs der X-Achse (15) leuchten grün,

die LEDs der Y-Achse (16) leuchten rot.

Vertikale Neigung einstellen, bis max 3° (Z-Achse)

Neigungsfunktion > 3°

Größere Neigungen können mit der optionalen Winkelplatte, Art-Nr. 080.75

angelegt werden. Dazu ein Kurbelstativ verwenden, z.B. Profikurbel-Stativ

300 cm, Art-Nr. 080.34. Siehe nachfolgende Abbildungen.

TIPP: Zuerst die Winkelplatte auf Null stellen und das Gerät selbständig

ausrichten lassen. Dann die Sensor-Automatic mit der auto/man-Taste aus-

schalten. Anschließend das Gerät in den gewünschten Winkel neigen.

Neigung einstellen > 3°

Pow erCross-Laser 8 S

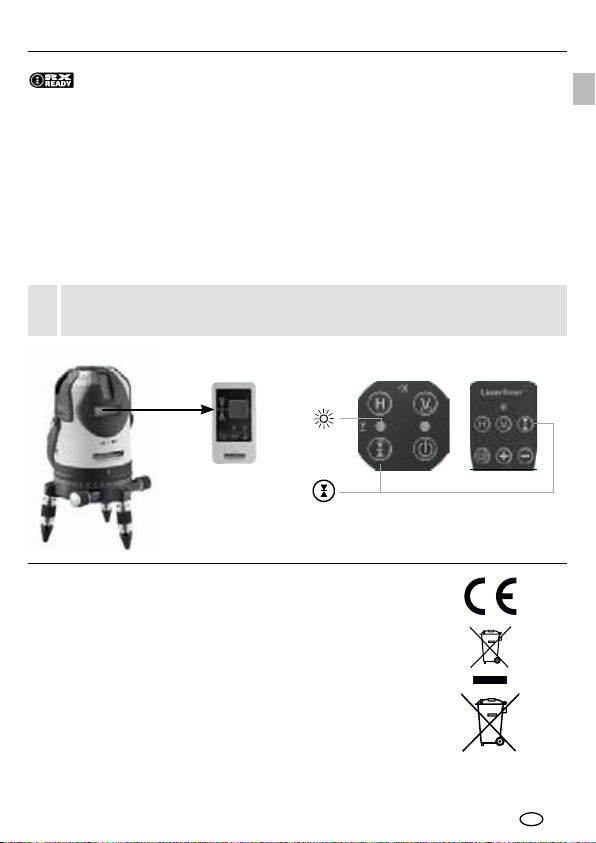

Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verw enden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr

sichtbaren Laserlinien einen Laserempfänger RX (optional).

Zum Arbeiten mit dem Laserempfänger den Linienlaser mit der Taste 11 in

den Handempfängermodus schalten. Jetzt pulsieren die Laserlinien mit einer

hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger

erkennt durch dieses Pulsieren die Laserlinien.

Der Handempfängermodus kann sowohl beim horizontalen bzw. vertikalen

Nivellieren als auch bei den Neigungsfunktionen verw endet w erden.

Beachten Sie die Bedienungsanleitung des Laserempfängers für

Linienlaser.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinw eise unter:

w w w .laserliner.com/ info

A2 A2

< 1 mm / 10 m = OK

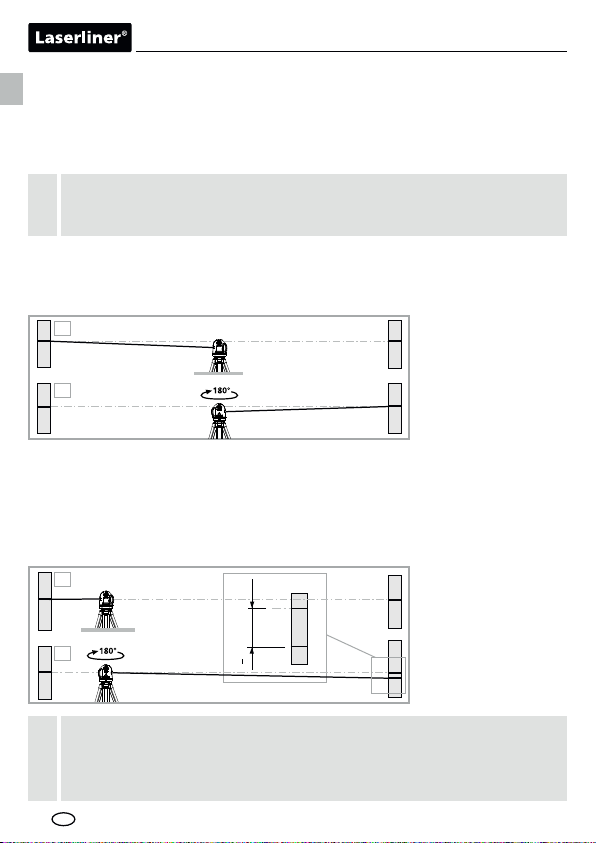

Kalibrierung überprüfen:

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe

des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz.

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in

die M itte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.

Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung

bitte ein Stativ verwenden.

1. M arkieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Wenn A2 und A3 mehr als 1 mm / 10 m auseinander liegen, ist

eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler

in Verbindung oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

Zur Kalibrierungsüberprüfung muss die Senso-Automatik aktiv und

die Nivellierung des Gerätes abgeschlossen sein. Siehe dazu Kapitel

„ Horizontales und vertikales Nivellieren“ .

Other manuals for PowerCross-Laser 8 S

Table of contents

Languages:

Other LaserLiner Laser Level manuals

LaserLiner

LaserLiner Quadrum User manual

LaserLiner

LaserLiner AutoCross-Laser ACL 2C RX User manual

LaserLiner

LaserLiner CompactCross-Laser Pro User manual

LaserLiner

LaserLiner SmartVision-Laser User manual

LaserLiner

LaserLiner DigiLevel Pro 120 User manual

LaserLiner

LaserLiner PowerPlane-Laser 3G User manual

LaserLiner

LaserLiner MasterCross-Laser 2 User manual

LaserLiner

LaserLiner LL Power Pro User manual

LaserLiner

LaserLiner DigiLevel Plus 40 User manual

LaserLiner

LaserLiner DigiLevel Pro 30 User manual

LaserLiner

LaserLiner PowerCross-Laser 5G User manual

LaserLiner

LaserLiner AutoCross-Laser ACL 4P RX User manual

LaserLiner

LaserLiner AutoCross-Laser 3C User manual

LaserLiner

LaserLiner SuperCross-Laser SCL 3 User manual

LaserLiner

LaserLiner ActiveFinder XP User manual

LaserLiner

LaserLiner DualAxis-Laser User manual

LaserLiner

LaserLiner CombiCross-Laser 5 DLD User manual

LaserLiner

LaserLiner AutoLite-Laser Green User manual

LaserLiner

LaserLiner AutoCross Laser ACL 2 User manual

LaserLiner

LaserLiner Quadrum DigiPlus User manual

LaserLiner

LaserLiner Cubus User manual

LaserLiner

LaserLiner SuperLine-Laser 360 User manual

LaserLiner

LaserLiner X2-Laser User manual

LaserLiner

LaserLiner DigiLevel Laser User manual

Popular Laser Level manuals by other brands

Nedo

Nedo ET-5 operating instructions

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP user manual

Spectra

Spectra LL300N manual

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP user manual

Nedo

Nedo Crossliner 4 operating instructions

Lasertec

Lasertec FX360G instruction manual

Flex

Flex ALC 8 Original operating instructions

Black & Decker

Black & Decker LZR5 user manual

Johnson

Johnson 40-6692 instruction manual

Cocraft

Cocraft HL 20-SG Original instructions

Zircon

Zircon iLine instructions

HWH

HWH 310 SERIES Operator's manual

Leica

Leica iCON robot 60 user manual

DeWalt

DeWalt DW082 Original instructions

imex

imex EL20 manual

Fixturlaser

Fixturlaser NXA D I-0912 user manual

Wacker Neuson

Wacker Neuson PAL450 Operator's manual

Metrica

Metrica 33806 Operation manual
