LaserLiner AL 22 Classic User manual

AL 22 / 26 Classic

1 2 3 4 5

68910 7

1Objektiv

2Fernrohr

3Visierung

4Fokussierknopf

5Okular

6Schutzkappe

7Kompensator

Verriegelung

8Nivellierschraube

9Horizontalkreis

10 Kalibrierschraube

Dosenlibelle

11 Dosenlibelle

12 Spiegel

13 Seitenfeintrieb

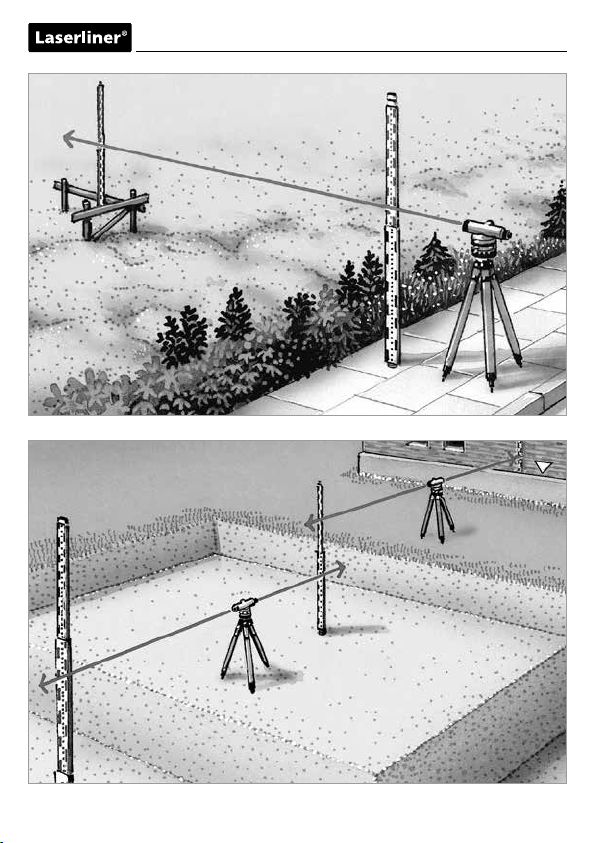

Robuste und zuverlässige Nivellierinstrumente mit heller

Hochleistungsoptik für das Bauwesen

– Selbsttätige Horizontierung der Ziellinie durch genauen, magnetisch

gedämpften Kompensator.

– Transportsicherheit der Nivelliererinstrumente mittels Kompensator-

verriegelung im Transportkoffer.

– Entfernungsschätzung mit Hilfe der Markierungen im Zielkreuz und

einfaches Umrechnen der abgelesenen Werte von Zentimeter auf Meter

(Multiplikator 100).

– Praktisch verstellbarer Klappspiegel für einfaches Ausrichten mittels

Dosenlibelle.

– Horizontalkreis mit endlosem Seitenfeintrieb zum präzisen Anzielen.

– Visierung zur schnellen Zielerfassung.

– Handliche Bedienungsknöpfe erlauben einfache, zeitsparende Handhabung.

– Staub- und wasserdicht

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

½L ½L

2Bestimmen einer Höhendifferenz

1. Instrument annähernd in die Mitte

zwischen die beiden Lattenstand-

punkte A und B aufstellen. Instru-

ment auf die Latte A ausrichten und

den Lattenwert am Mittelstrich des

Zielkreuzes ablesen (A=140cm).

Instrument auf die Latte B drehen

und Wert am Mittelstrich ablesen

(B=90cm).

2. Die Differenz (A-B) ergibt die Höhen-

differenz H=+50cm zwischen B und A. Der Punkt B ist 50 cm höher als der

Punkt A. Die Differenz H wird negativ, wenn der Punkt B niedriger als der

Punkt A liegt).

Vor Beginn der Messung sollte das Gerät Zeit haben, die Außen-

temperatur anzunehmen.

Restliche Neigungen des Zielkreuzes, die nach dem Einspielen der Dosen-

libelle noch vorhanden sind, werden durch den Kompensator aufgehoben.

Er beseitigt jedoch nicht solche Neigungen, die aufgrund mangelhafter

Kalibrierung der Dosenlibelle oder des Zielkreuzes entstanden sind. Deshalb

sollte beides vor jeder Messung überprüft werden (s. Kalibrierung).

Eine leichte Abweichung des Zielkreuzes aus der Horizontalen

verursacht keinen Messfehler, wenn das Instrument annähernd

mittig zwischen die Lattenstandpunkte A und B aufgebaut wird.

1Ausrichten

1. Fernrohr mit der Hand grob auf die Nivellierlatte ausrichten

(mit Schnellvisierung).

2. Lattenbild mit dem Fokussierknopf scharf einstellen, Zielkreuz

mit Hilfe des Seitenfeintriebes genau in die Lattenmitte drehen.

3. Fokussierung auf Parallaxenfreiheit überprüfen. Die Fokussierung

ist dann einwandfrei, wenn Zielkreuz und Lattenteilung auch unter

verändertem Blickwinkel (Auge vor dem Okular hin- und herbewegen)

sich nicht gegeneinander verschoben haben.

H=120 cm

AL 22 / 26 Classic

O=1,44 m

U=1,36 m

Um zuverlässige Ergebnisse erreichen zu können, sollte auf folgendes

geachtet werden:

– möglichst gleiche Zielweiten

– genaue vertikale Ausrichtung

der Nivellierlatte

– Einsinken von Stativ und

Latte vermeiden

– Ablesefehler vermeiden

5Winkelmessung

1. Lotschnur in den Lothaken einhängen und das Stativ mit genähert horizonta-

lem Stativkopf so aufstellen, daß sich das Lot etwa über dem Bodenpunkt

befindet. Fußspitzen des Stativs eintreten.

2. Instrument auf das Stativ setzen und befestigen. Genaue Zentrierung des

Lotes über dem Bodenpunkt durch Verändern der Stativbeinlängen oder

durch Verschieben des Instrumentes auf dem Stativ vornehmen.

3. Fernrohr genau auf das erste Ziel mit Schnellvisierung und Seitenfeintrieb

ausrichten. Erstes Ziel=bekannter Punkt. Horizontalkreis solange drehen,

bis sich der Nullstrich der Horizontalkreisskala und der Ableseindex decken

(Kreis auf Null stellen)

4. Fernrohr genau auf zweites Ziel ausrichten und den Winkelwert unter

dem Indexstrich ablesen.

4Entfernungsbestimmung

1. Lattenwert am oberen Distanzstrich (0=1,44m)

und am unteren Distanzstrich (U=1,36m) ablesen.

2. Die Differenz mit dem Faktor 100 multipliziert

(E=100xe) liefert die Entfernung E=8m.

3Abstecken einer Höhe

1. Die Latte auf den Punkt stellen, dessen

Höhe bekannt ist. Wert (A) am Mittelstrich

ablesen (A=90cm). Abgelesenen Wert

zur Höhe des bekannten Punktes addieren.

Von diesem Wert (Zielkreuzhöhe) die

Höhe des abzusteckenden Punktes

abziehen. H+A-x=B

2. Die Latte auf dem abzusteckenden Punkt vertikal solange verschieben,

bis am Mittelstrich der errechnete Differenzbetrag B abgelesen wird.

Anschließend die Höhe des Lattenfußes markieren.

6Kalibrierung

Dosenlibelle

1. Überprüfung: Horizontalkreis auf 0° stellen. Blase mit den

Nivellierschrauben genau zentrisch in den Kreis der Dosen-

libelle einspielen. Fernrohr um 180°/200 gon drehen.

2. Justierung: Falls die Blase jetzt nicht mehr zentrisch im

Kreis liegt, die Abweichung a zur Hälfte (½a) mit den

2 Kalibrierschrauben der Dosenlibelle einstellen. Danach

die Dosenlibelle wieder mit den Nivellierschrauben einstellen

und die Kalibrierung durch Drehen des Nivellierinstruments

um 180°/200 gon überprüfen.

3. Überprüfung und Kalibrierung so lange wiederholen, bis die

Blase bei jeder Drehung des Nivelliers zentrisch im Kreis bleibt.

Zielkreuz

1. Überprüfung:

Instrument in der Mitte zwischen zwei

etwa 30 bis 40 m voneinander ent-

fernten festen Lattenstandpunkten A

und B aufstellen.

An der Nivellierlatte auf dem Punkt A

den Wert a1und an der Nivellierlatte

auf dem Punkt B den Wert b1ablesen. Berechnen Sie die Höhendifferenz (a1-b1).

Der Höhenunterschied ist wegen gleicher Zielweiten auch bei dejustiertem

Zielkreuz richtig.

Instrument in etwa 2 m Entfernung

vor der Nivellierlatte A aufstellen und

den Wert a2ablesen.

Richten Sie nun das Nivellierinstrument

auf die Nivellierlatte auf dem Punkt B.

Lesen Sie den Wert b2ab. Berechnen

Sie nun wiederum die Höhendifferenz

(a2-b2).

Die Justierung des Nivelliers ist OK, wenn (a1-b1) = (a2-b2) ist. Das heißt, der

gemessene Höhenunterschied der ersten Messung und zweiten Messung ist

gleich und das Instrument arbeitet fehlerfrei.

½a

L = 30-40 m

a1b1

½L ½L

2 m

a2b2

b2soll

AL 22 / 26 Classic

Falls die Höhenunterschiede ungleich sind, so justieren Sie bitte das

Instrument folgendermaßen:

2. Justierung horizontal:

Berechnen Sie den Wert b2soll= a2-a1+b1und stellen Sie

mit Hilfe der Kalibrierschrauben, die nach Aufdrehen

der Schutzkappe hinter dem Okular sichtbar sind, das

Zielkreuz auf den berechneten Wert b2soll.

a) Ist b2kleiner als b2soll, Schraube 1 lösen und das

Zielkreuz mit Schraube 2 solange einstellen, bis b2=b2soll ist. Anschließend die

Kalibrierschrauben vorsichtig gegeneinander anziehen.

b) Ist b2größer als b2soll, Schraube 2 lösen und das Zielkreuz mit Schraube

1 solange einstellen, bis b2=b2soll ist. Anschließend die Kalibrierschrauben

vorsichtig gegeneinander anziehen.

Überprüfung der Justierung solange wiederholen, bis (a1-b1)=(a2-b2) ist.

3. Justierung vertikal:

Zur vertikalen Justierung kann das Zielkreuz gedreht

werden (Kalibrierschrauben lösen). Anschließend das

Instrument horizontal neu justieren.

Danach die Schutzkappe wieder aufschrauben.

Formeln:

(a1-b1)=(a2-b2)

b2soll= a2-a1+b1ergibt sich aus: b2soll= a2-(a1-b1)

7Pflege und Aufbewahrung

1. Instrument mit einem Tuch von Staub und Schmutz säubern.

2. Objektiv und Okular besonders vorsichtig mit einem sauberen und

weichen Tuch, Watte oder einem weichen Pinsel reinigen, bis auf

reinen Alkohol keine Flüssigkeiten verwenden. Optikflächen

möglichst nicht mit den Fingern berühren.

3. Bei feuchter Witterung Behälter und Instrument im Felde abtrocknen

und zu Hause bei offenem Behälter austrocknen lassen.

4. Beim Transport des Instrumentes über eine lange Entfernung sollte

es im Behälter befördert werden. Achtung: Die Nivellierschrauben

ganz hereindrehen.

b2soll= a2-a1+b1

Technische Daten (technische Änderungen vorbehalten)

Standardabweichung 2,5 mm / km (AL 22)

1,5 mm / km (AL 26)

Fernrohr

Vergrößerung 22 x (AL 22) / 26 x (AL 26)

mm / cm-Schätzung bis 85 m / bis 170 m (AL 22)

bis 100 m / bis 200 m (AL 26)

minimale Zielweite 0,5 m

Objektivöffnung 30 mm (AL 22) / 34 mm (AL 26)

Gesichtsfeld 1° 30‘

Schnellvisierung fein

Kompensator

Dämpfung magnetisch

Funktionsbereich ± 15‘

Genauigkeit 0,5“

Kompensationszeit < 2 s

Horizontalkreis 360°/400 gon

Skalenteilung 360°-Horizontalkreis 1°

Skalenteilung 400 gon-Horizontalkreis 1 gon

Dosenlibelle

Genauigkeit 8‘ / 2 mm

Allgemein

Arbeitsbedingungen

-10 ... 40°C, 80%rH, nicht konden-

sierend, Arbeithöhe max. 4000 m

Lagerbedingungen

-20 ... 70°C, 80%rH,

nicht kondensierend

Stativanschluss 5/8" Gewinde

Gewicht / Maße 1,4 kg / 200 x 130 x 130 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=al26

AL 22 / 26 Classic

Sturdy and reliable levelling instruments for the building and

construction industry, with a high-performance lens producing

a bright image

– Self-levelling of the horizontal collimation line by a precise compensator

with magnetic damping.

– Safe transport of the instrument in its container, with the compensator

being locked.

–

Distance estimation with the aid of the markings on the crosshairs and easy

conversion of the achieved readings from centimetres to metres (multiplier 100).

– Handy adjustable folding mirror for simple adjustment with the aid of the

levelling bubble.

– Horizontal circle with endless vernier adjustment for precise targeting.

– Iron rear- and foresight for rapid pick-up of aim.

– Comfortable operating knobs allow a simple and timesaving operation.

– Dust- and waterproof

1 2 3 4 5

68910 7

1Objektive

2Telescope

3Sights

4Focussing knob

5Ocular (eyepiece)

6Lens cap

7Compensator lock

8Levelling screw

9Horizontal dial

10 Calibration screw,

levelling bubble

11 Levelling bubble

12 Mirror

13 Lateral fine adjustment

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed

on together with the device.

½L ½L

2Determination of a height difference

1. Place instrument halfway between

the positions of staves A and B.

Aim instrument at staff A and read

the value of the graduation of the

staff at your crosshairs (A=140cm).

Turn instrument towards rod B and

get the reading from the graduation

(B=90cm).

2. The difference (A-B) results in a

height difference H=+50cm

between B and A. The point B is 50 cm higher than point A. The difference

H turns negative when point B is lower than point A.

Prior to its use, the instrument should be given time to adopt

the prevailing temperature of the area.

Remaining inclinations of the crosshairs which are left after the levelling

bubble has been centred will be eliminated by the compensator. The

compensator, however, will not eliminate any inclinations caused by

faulty calibration of the levelling bubble or the crosshairs. Therefore,

the positions of both gadgets should be checked before measuring

(see calibration).

A slight deviation of the crosshairs does not cause any misreadings

provided the instrument has been placed approx. midway between

the positions of the two staves A and B.

1Alignment

1. Initial alignment of the telescope towards the graduated

staff is done by hand, using the iron sights.

2. Focus the image of the staff, by operating the focusing knob,

turn crosshairs onto the staff centre.

3. Make sure focusing is free of parallax. The focusing is alright when cross-

hairs and graduation of the staff don‘t change their positions even when

looked at from different angles (keep changing position of the eye in front

of the eyepiece).

This manual suits for next models

Table of contents

Languages:

Other LaserLiner Laser Level manuals

LaserLiner

LaserLiner PrecisionPlane-Laser 4G Pro User manual

LaserLiner

LaserLiner Quadrum DigiPlus User manual

LaserLiner

LaserLiner SmartVision-Laser User manual

LaserLiner

LaserLiner MasterLevel Box User manual

LaserLiner

LaserLiner CompactCross-Laser User manual

LaserLiner

LaserLiner Cubus User manual

LaserLiner

LaserLiner DigiLevel Pro 30 User manual

LaserLiner

LaserLiner Centurium Express G User manual

LaserLiner

LaserLiner EasyCross-Laser User manual

LaserLiner

LaserLiner DigiLevel Plus User manual

LaserLiner

LaserLiner Greenline-Laser 3P User manual

LaserLiner

LaserLiner AutoSmart-Laser User manual

LaserLiner

LaserLiner DuraMax User manual

LaserLiner

LaserLiner AL 26 Plus User manual

LaserLiner

LaserLiner LaserCube User manual

LaserLiner

LaserLiner MultiBeam-Laser MBL 3 User manual

LaserLiner

LaserLiner Duraplane 360 User manual

LaserLiner

LaserLiner SuperSquare-Laser 2G User manual

LaserLiner

LaserLiner SuperCross-Laser SCL 3 User manual

LaserLiner

LaserLiner Greenline-Laser 1 Pro User manual

LaserLiner

LaserLiner MasterLevel Compact Plus User manual

LaserLiner

LaserLiner SmartLine-Laser 360 User manual

LaserLiner

LaserLiner BeamControl-Master User manual

LaserLiner

LaserLiner SuperCross-Laser SCL 3 User manual

Popular Laser Level manuals by other brands

Nedo

Nedo ET-5 operating instructions

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP user manual

Spectra

Spectra LL300N manual

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP user manual

Nedo

Nedo Crossliner 4 operating instructions

Lasertec

Lasertec FX360G instruction manual

Flex

Flex ALC 8 Original operating instructions

Black & Decker

Black & Decker LZR5 user manual

Johnson

Johnson 40-6692 instruction manual

Cocraft

Cocraft HL 20-SG Original instructions

Zircon

Zircon iLine instructions

HWH

HWH 310 SERIES Operator's manual

Leica

Leica iCON robot 60 user manual

DeWalt

DeWalt DW082 Original instructions

imex

imex EL20 manual

Fixturlaser

Fixturlaser NXA D I-0912 user manual

Wacker Neuson

Wacker Neuson PAL450 Operator's manual

Metrica

Metrica 33806 Operation manual
