LaserLiner VideoScope Micro User manual
180
91 103
130
2,7"
1500
VideoScope Micro
DE
02
GB
06
NL
10
DK
14
FR
18
ES
22
IT
26
PL
30
FI
34
PT
38
SE
42
NO
46
TR
50
RU
54
UA
58
CZ
62
EE
66
LV
70
LT
74
RO
78
BG
82
GR
86
Manual_VideoScope Micro_Rev.1111.indd 1 13.12.11 10:31
02
c
a b
a
b
c
1
2
3
4
5
89
7
6
DE
Funktion / Verwendung
Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an
das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen,
Schächten, Mauerwerk oder im KFZ.
7
8
9
1
2
3
4
5
6
LC-Display
ON/OFF
LED-Beleuchtung
Rotation (180°)
Zoom
Batteriefach
Kamerakopf
LED‘s
Linse
HINWEIS: Kamera ist auf 5 cm fokussiert (F5). Objekte außerhalb dieses
Bereichs können unscharf erscheinen.
LC-Display
Batteriestatus
Zoom-Stufe
Intensität LED-Beleuchtung
(3 Helligkeitsstufen)
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Manual_VideoScope Micro_Rev.1111.indd 02 13.12.11 10:31
VideoScope Micro
03
2.
1.
1 42
ON
3
1x = 33%
2x = 66%
3x = 100%
4x = 0%
1x = 180°
2x = 180°
1 x = 10%
2 x = 20%
10x = 100%
AA AA
AA AA
4x AA
DE
Inbetriebnahme
Funktionen während der Bildübertragung
Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position
führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter
entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation
kann das Bild auf dem Monitor um 180° gedreht werden.
Manual_VideoScope Micro_Rev.1111.indd 03 13.12.11 10:31
04
F5 cm
> F5 cm
< F5 cm
DE

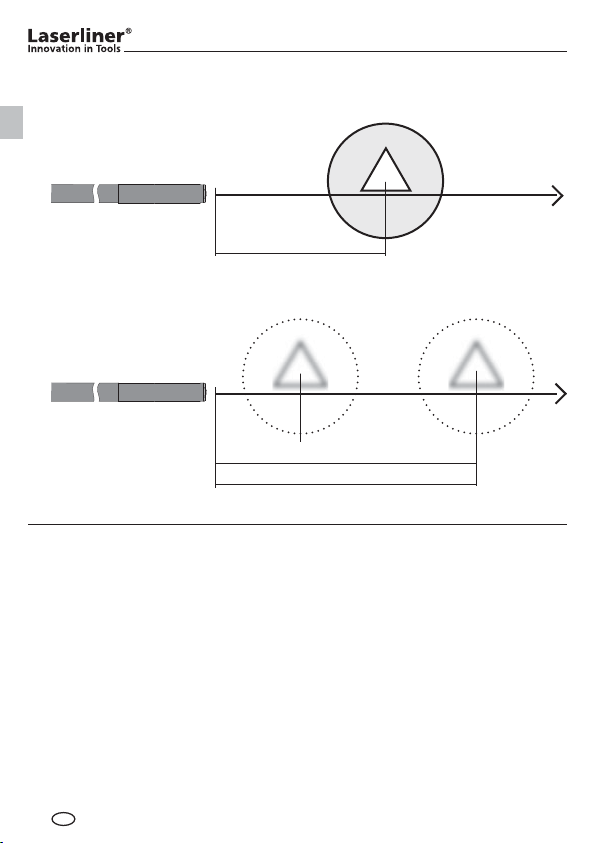

Kamerakopf / Fokus
Die VideoScope Micro ist mit einem Kamerakopf ausgestattet, der auf
5 cm fokussiert ist (F5).
Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.
Hinweise zur Benutzung
• Es ist unbedingt darauf zu achten, das die VideoScope Micro nicht in
Kontakt mit Chemikalien, Strom, beweglichen oder heißen Gegenständen
kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren
Verletzungen des Bedieners führen.
• Die LCD-Einheit darf nicht in Wasser getaucht werden.
• Der Kamerakopf ist nicht säurebestänidg oder feuerfest.
• Die VideoScope Micro darf nicht für medizinische Untersuchungen/
Personenuntersuchung verwendet werden.
• Starke Erschütterungen und extreme Temperaturschwankungen vermeiden.
Manual_VideoScope Micro_Rev.1111.indd 04 13.12.11 10:31
VideoScope Micro
05
DE
Technische Daten
Technische Änderungen vorbehalten. 11.11
Kamerakopf
Kamerafokus
Bildschirmtyp
Auflösung Display
LED
Zoom
Länge Flexschlauch
Autoabschaltung
Stromversorgung
Arbeitstemperatur
Lagertemperatur
Gewicht inkl. Batterien
ø 6 mm, Wasserbeständig,
IP 68
F5 cm
2,7” LCD
320 x 240 pixel
3 Helligkeitsstufen
2-fach Digitalzoom in 10% Schritten
1,5 m
5 min
4 x AA 1,5 Volt Batterien
0 °C … 45 °C
-10 °C … 70 °C
0,51 kg
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Manual_VideoScope Micro_Rev.1111.indd 05 13.12.11 10:31
06
c
a b
a
b
c
1
2
3
4
5
89
7
6
GB
Function / Application
This inspection camera features a micro-camera which sends colour video
images to the LCD so that areas which are difÖcult to access (cavities, shafts,
masonry or inside cars, for example) can be checked.
7
8
9
1
2
3
4
5
6
LCD
ON/OFF
LED lighting
Rotation (180°)
Zoom
Battery compartment
Camera head
LEDs
Lens
NOTE: The camera focus is set to F5 cm. Objects outside this range may
appear blurred.
LCD
Battery status
Zoom level
Intensity of LED lighting
(3 brightness levels)
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. Safely keep these documents for future reference.
!
Manual_VideoScope Micro_Rev.1111.indd 06 13.12.11 10:31
VideoScope Micro
07
2.
1.
1 42
ON
3
1x = 33%
2x = 66%
3x = 100%
4x = 0%
1x = 180°
2x = 180°
1 x = 10%
2 x = 20%
10x = 100%
AA AA
AA AA
4x AA
GB
First use
Functions during transmission of images
Line up the camera head on the ×ex cable and move it to the required
position. If lighting conditions are poor, switch on the LED lighting. Zoom
in on distant or small objects. The manual image rotation function enables
the image to be rotated by 180° on the monitor.
Manual_VideoScope Micro_Rev.1111.indd 07 13.12.11 10:31
08
F5 cm
> F5 cm
< F5 cm
GB
Camera head/Focus
The VideoScope Micro is Ötted with a camera head as standard.
The head is set to a focus of F5 cm.
Objects far outside this range may appear blurred.
Instructions for use
• It is absolutely vital to ensure that the VideoScope Micro does not come
into contact with chemicals, current, moving or hot objects. This
can damage the device and put its user at risk of serious injury.
• The LCD unit must not be immersed in water.
• The camera head is not acid-resistant or Öreproof.
• The VideoScope Micro must not be used for medical examinations/
examining people.
• Strong vibrations and extreme deviations in temperature should be avoided.
Manual_VideoScope Micro_Rev.1111.indd 08 13.12.11 10:31
VideoScope Micro
09
GB
Technical Data
Technical revisions reserved. 11/11
Camera head
Camera focus
Screen type
Display resolution
LED
Zoom
Length of flex cable
Auto shutdown
Power supply
Operating temperature
Storage temperature
Weight incl. batteries
ø 6 mm, water-resistant, IP 68
F5 cm
2.7” LCD
320 x 240 pixels
3 brightness levels
2x digital zoom in 10% increments
1,5 m
5 min
4 x AA 1.5 V batteries
0°C … 45°C
-10°C … 70°C
0.51 kg
EU directives and disposal
This device complies with all necessary standards for the
free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Manual_VideoScope Micro_Rev.1111.indd 09 13.12.11 10:31
10
c
a b
a
b
c
1
2
3
4
5
89
7
6
NL
Functie / toepassing
Door middel van een microcamera genereert deze video-inspecteur video-
beelden in kleur op het LCD, zodat u moeilijk toegankelijke plekken zoals
bijv. holle ruimtes in schachten, muurwerk of de auto kunt controleren.
7
8
9
1
2
3
4
5
6
LC-display
ON/OFF
LED-verlichting
Rotatie (180°)
Zoom
Batterijvakje
Camerakop
LED‘s
Lens
OPMERKING: De camera is gefocusseerd op F5 cm. Objecten buiten dit
bereik kunnen onscherp worden weergegeven.
LC-display
Batterijstatus
Zoom-stand
Intensiteit LED-verlichting
(3 helderheidsstanden)
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg de daarin
beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Manual_VideoScope Micro_Rev.1111.indd 10 13.12.11 10:31
