Lamborghini Caloreclima PG 180/2 Manual

BRUCIATORI DI GASOLIO A DUE FASI DI ACCENSIONE

TWO-STAGE LIGHT OIL BURNERS

BRULEURS A FIOUL DOMESTIQUE A DEUX ALLURES

ÖLBRENNER MIT ZWEI ZÜNDPHASEN

QUEMADORES DE GASÓLEO CON DOS FASES DE ENCENDIDO

MANUALE DI

INSTALLAZIONE E

MANUTENZIONE

INSTALLATION AND

MAINTENANCE

MANUAL

NOTICE

D’INSTALLATION

ET D’ENTRETIEN

INSTALLATIONS-

UND

WARTUNGSANLEITUNG

MANUAL PARA LA

INSTALACIÓN Y EL

MANTENIMIENTO

AZIENDA CERTIFICATA ISO 9001

PG 180/2 - 250/2 - 300/2

Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto

forniscono importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di ma-

nutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione. L’instal-

lazione deve essere effetuata da personale qualificato che saràresponsabile del rispetto

delle norme di sicurezza vigenti.

ITALIANO 4

FRANCAIS 28

Lesen Sie die Anleitungen in diesem Handbuch aufmerksam durch, da sie Ihnen wichtige

Hinweise für eine sichere Installation, Wartung und einen sicheren Betrieb liefert.

Bewahren Sie dieses Handbuch für spätere Verwendung sorgfältig auf.

Die Installation mußvon Fachpersonal ausgeführt werden, das für die Einhaltung der

geltenden Sicherheitsvorschriften verantwortlich ist.

DEUTSCH 40

Read carefully the instructions contained in this booklet as they provide important directions

regarding the safety of installation, use and maintenance. Preserve this booklet with care

for any further consultation.

The installation must be carried out by qualified personnel which will be responsible for

respecting the safety regulations in force.

ENGLISH 16

Lean detenidamente las instrucciones y advertencias que contiene el presente folleto ya

que dan indicaciones importantes relativas a la seguridad de la instalación, al uso y al

mantenimiento. Conserven con cuidado este folleto para cualquier ulterior consulta. La

instalación debe ser efectuada por personal técnico cualificado que seráresponsable del

respeto de las normas de seguridad vigentes.

ESPANOL 52

Lire attentivement les instructions contenues dans la présent notice car elles fournissent des

informations importantes sur la sécuritéde l’installation, de l’utilisation et de l’entretien.

Bien conserver cette notice pour toute consultation ultérieures.

L'installation doit être prise en charge par un personnel qualifiéresponsable du respect

des normes de sécuritéen viguer.

Complimenti...

... per l’ottima scelta.

La ringraziamo per la preferenza accordata ai ns. prodotti.

LAMBORGHINI CALORECLIMA èdal 1959 attivamente presente in Italia e nel mondo con una rete

capillare di Agenti e concessionari, che garantiscono costantemente la presenza del prodotto sul

mercato .Si affianca a questo un servizio di assistenza tecnica, “LAMBORGHINI SERVICE”, al quale

èaffidata una qualificata manutenzione del prodotto.

Per l’installazione e per il posizionamento della caldaia:

RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI.

INDICE PAGINA

GENERALITÀ- CARATTERISTICHE TECNICHE ________________________________ 5

DIMENSIONI mm. _______________________________________________________ 6

COMPONENTI PRINCIPALI _______________________________________________ 6

CURVE DI LAVORO ______________________________________________________ 7

REGOLAZIONE TESTA DI COMBUSTIONE __________________________________ 8

POSIZIONE ELETTRODI - DISCO DEFLETTORE________________________________ 9

REGOLAZIONE ARIA DI COMBUSTONE ___________________________________10

ISPEZIONABILITÀTESTA DI COMBUSTIONE ________________________________10

SCHEMA CIRCUITO IDRAULICO __________________________________________11

REGOLAZIONE PRESSIONE POMPA ______________________________________11

DISPOSIZIONE ELETTROVALVOLE E ATTACCHI MANOMETRI _________________12

COLLEGAMENTI ELETTRICI ______________________________________________13

CICLO DI FUNZIONAMENTO ____________________________________________14

CARATTERISTICHE TECNICHE

Portata min.

max.

Potenza termica min.

max.

min.

max.

Motore

Trasformatore

Potenza totale assorbita

Peso

Alimentazione elettrica

Combustibile

kg/h

kcal/h

kV/mA

180

711

2.135

612.000

1.836.000

4.800

13/35

5.800

200

250

949

2.965

816.000

2.550.000

7.500

13/35

8.500

295

100

300

1.186

3.558

1.020.000

3.060.000

7.500

13/35

8.500

330

250/2 300/2

230/400 V - 50Hz trifase

GASOLIO - Viscositàmax. a 20

C: 1,5

E = 6cSt = 41 sec. R1

180/2

GENERALITÀ

Sono bruciatori a polverizzazione meccanica, a due fasi d’accensione ottenute con due gicleurs: la partenza

avviene a piccola fiamma cosìda evitare forti contropressioni nel focolare, una volta stabilizzata questa

fiamma viene inserito il secondo gicleur per ottenere la portata massima richiesta.

L’inserzione di un organo di comando (termostato, ecc...) sulla valvola del secondo gicleur permette di funzio-

nare ad alta-bassa fiamma.

Sono particolarmente adatti per focolari in pressione pur adattandosi perfettamente anche a quelli in depres-

sione.

Sono, di serie, forniti di bocca lunga scorrevole su flangia per adattare l’imbocco in camera di combustione.

Il comando della serranda aria èautomatico, ottenuto con servocomando elettrico.

Oltre alle sicurezze date dall’apparecchiatura elettrica di comando e controllo fiamma con sonda a

fotoresistenza, si hanno anche:

- sicurezza che impedisce la messa in marcia se la serranda aria non si trova nella giusta posizione di

chiusura;

- sicurezza che impedisce l’entrata in funzione del secondo gicleur se la serranda aria dovesse essere bloccata

in posizione di partenza (in pratica si evita di funzionare con molto combustibile ma con poca aria).

La pompa del combustibile èautoaspirante, a due tubi e con by-pass incorporato.

L’apparecchiatura di comando èdel tipo a programmatore elettronico, con i componenti assiemati su circuito

stampato.

DIMENSIONI mm.

COMPONENTI PRINCIPALI

Legenda

11 Tubo convogliatore

12 Deflettore

13 Supporto gicleur

14 Valvola elettromagnetica

15 Basetta elettrovalvole

6Servocomando aria

7Serrande aria

8Pompa

9Boccaglio mobile

10 Flangia attacco caldaia

1Corpo bruciatore

2Ventola

3Motore

4Quadro elettrico

5Trasformatore

PG 180/2

PG 250/2

PG 300/2

160

200

700

870

860

200

250

520

600

1640

1700

246

304

316

260

320

M 16

Modello A B C E

DØFØG

Ø H I

min. max. min. max.

380

440

332

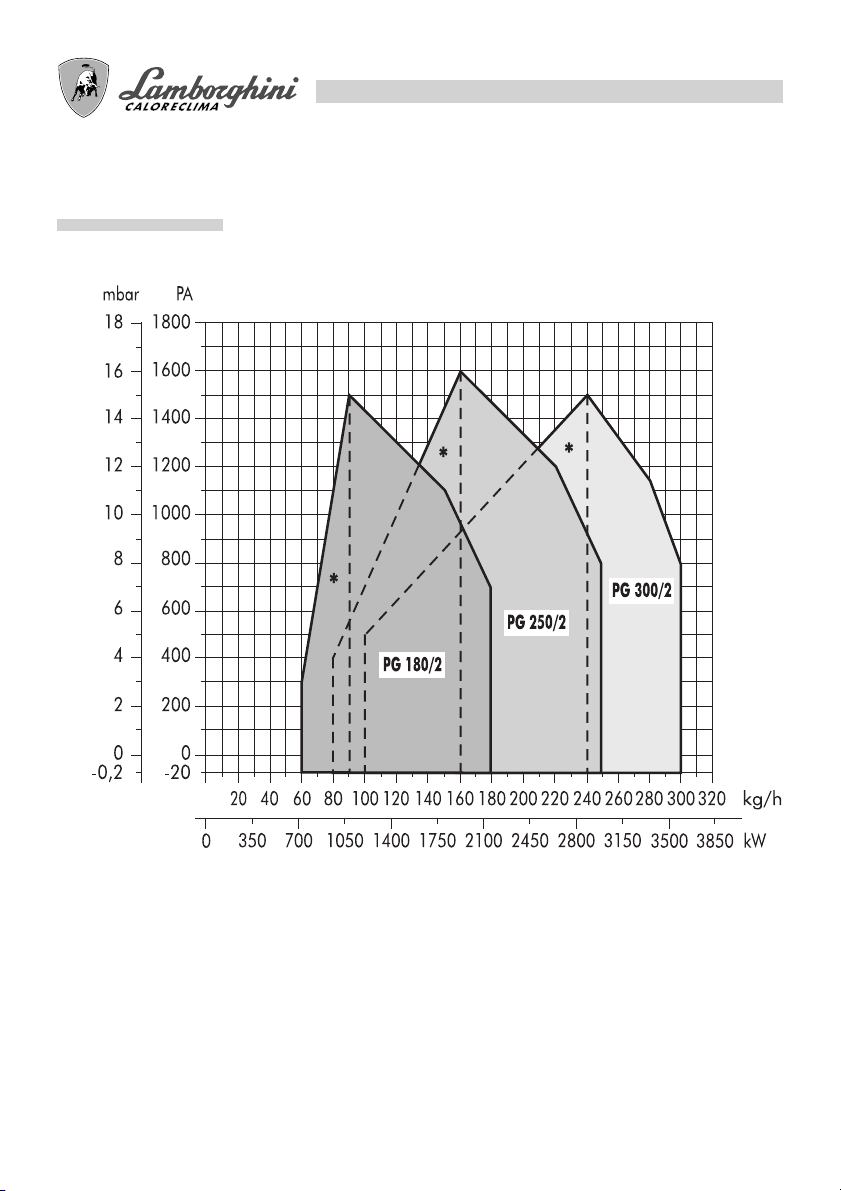

CURVE DI LAVORO

* Campo di lavoro ottenibile con il solo gicleur di 1afiamma secondo la Norma EN 267.

Il campo di lavoro ètracciato in ottemperanza alle condizioni di prova ed èorientativo per l’abbinamento con

le caldaie.

Potenza termica

Pressione in camera di combustione

REGOLAZIONE TESTA DI COMBUSTIONE

1) Allentare i pomelli A.

2) Agendo su di essi si modifica la posizione del boccaglio rispetto alla testa di combustione. Posizionando

i pomelli in corrispondenza dei valori 1, 2, 3, rispettivamente con portata minima, media e massima del

bruciatore.

3) Serrare i pomelli una volta effettuata la regolazione.

POSIZIONE ELETTRODI - DISCO DEFLETTORE

Si hanno 2 elettrodi di accensione. Per posizionarli, osservare la figura riportata sopra, rispettando le indica-

zioni.

N.B.: Gli elettrodi di accensione non debbono per alcun motivo toccare il deflettore o il boccaglio, in caso

contrario perderebbero la loro funzione, compromettendo il funzionamento del bruciatore.

N.B.: Per evitare danneggiamenti agli organi della testa di combustione, si consiglia dopo aver smontato

il deflettore l’uso di chiave/controchiave per le operazioni di montaggio/smontaggio gicleur.

PG 180/2

PG 250/2

PG 300/2

15 ÷17

8 ÷9

0 ÷1

4 ÷5

Modello A B C D

REGOLAZIONE ARIA DI COMBUSTIONE

La serranda aria èregolata dal motoriduttore.

La regolazione delle delle posizioni chiuso/aperto 1O

fiamma/aperto max., si effettua sulle camme girando

in senso antiorario per aumentare l’apertura della ser-

randa ed in senso orario per diminuirla.

Spingendo sul bottone B, si disinnesta il sistema di

trascinamento della serranda, liberandola per

spostamenti manuali.

Camma I Apertura aria max.

Camma II Chiusura aria, in arresto (pretarata)

Camma III Apertura aria avviamento 1ostadio

Camma V Consenso apertura valvola 2ostadio

(Almeno 6oin piùrispetto alla camma III)

ISPEZIONABILITÀTESTA DI COMBUSTIONE

Per eseguire eventuali operazioni di manutenzione alla testa di combustione, attenersi alle seguenti istruzioni:

4) Aprire il bruciatore come indicato in figura.

5) Sfilare il gruppo supporto gicleurs Edopo aver

allentato le 2 viti D.

1) Svitare le viti A (M8 N°6).

2) Togliere la vite B (M12).

3) Sfilare il perno cerniera C.
