AUFSTELLANLEITUNG (A-I)
19742 Tablet-PC Stativhalter
- Flexibel und stabil! Ihr Tablet-PC wird wunderbar in Szene gesetzt.
- Gleichermaßen geeignet für Bühne, Heim und Studio
- Für Bildschirme von 6 bis 10,1" (Breite: 160-320 mm, Höhe: 120-220 mm)
- Die Halterung garantiert eine effektive und sichere Montage von Tablet-PCs:
-dafür sorgen schon die integrierte Spannzugfeder und der seitliche Sicherungswinkel (3)
- Übergreifende Klemmbacken mit integrierter Moosgummiauflage sorgen für
-sicheren Halt, eliminieren Vibrationsgeräusche und schützen das Tabletgehäuse
- Mit 3/8" Innengewinde auf jedes Mikrofonstativ aufschraubbar
- Mit Verstellmöglichkeiten die keine Wünsche offenlassen:
-Tabletgröße, Neigungswinkel, Ausrichtung, Hoch/Querformat: alles flexibel einstellbar
SICHERHEITSHINWEISE
- Das Stativ muss ausreichend standfest sein und über einen 3/8"-Gewindebolzen verfügen:
-z.B. K&M-Mikrofonstative 199, 200, 21020, 21090, 210/6, 210/8, 252, 259, 260, 260/1, 27105 etc.
- Halterung ordnungsgemäß auf Stativ schrauben: wir empfehlen ca. 3 Umdrehungen
- das Tablet sorgfältig in der Halterung befestigen und auf sicheren Sitz prüfen
- Halterung umsichtig handhaben; v.a. bei Änderungen der Einstellungen
-(Neigung, Format und Ausrichtung) ist auf sicheren Halt des Tablets zu achten
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.

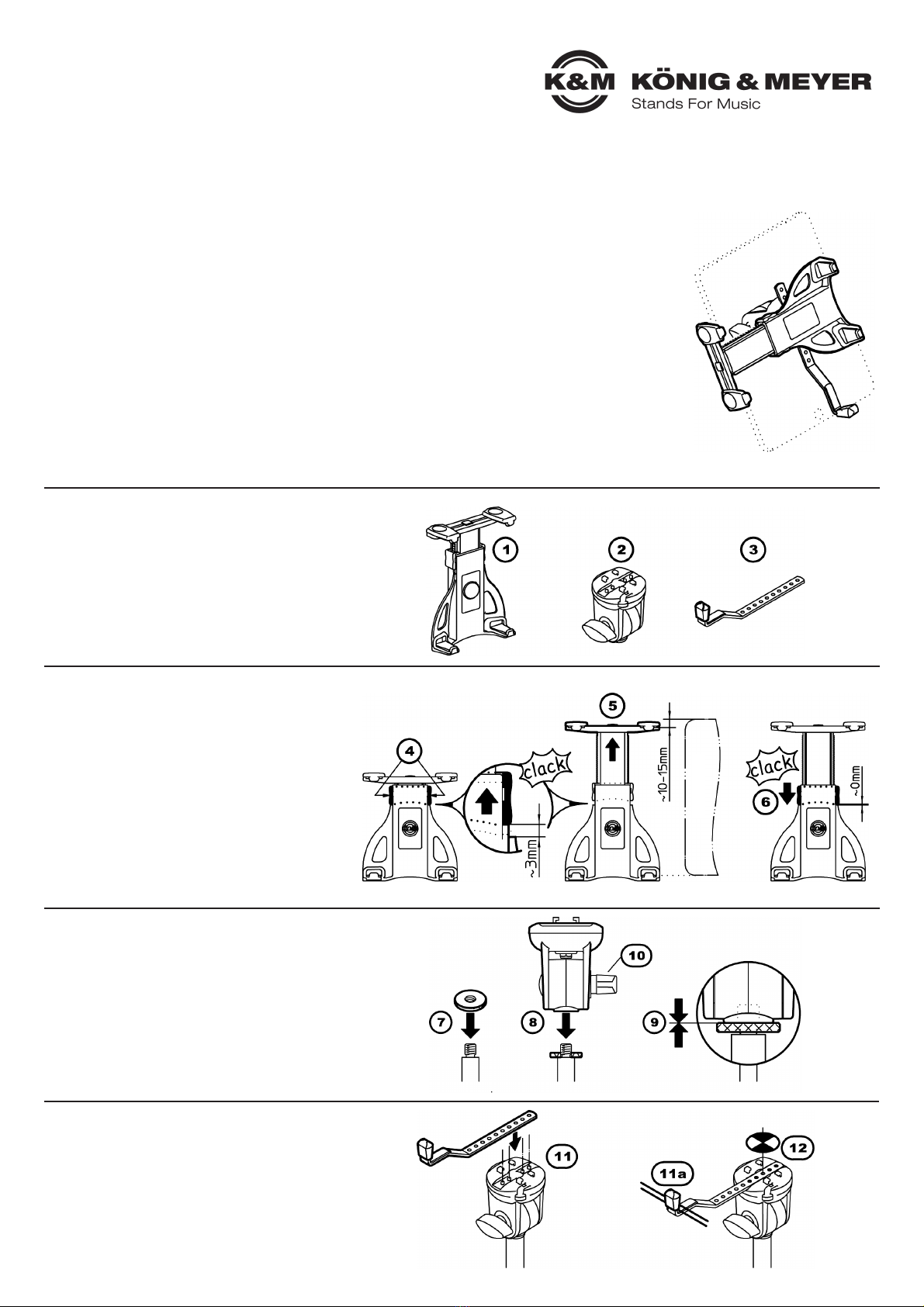

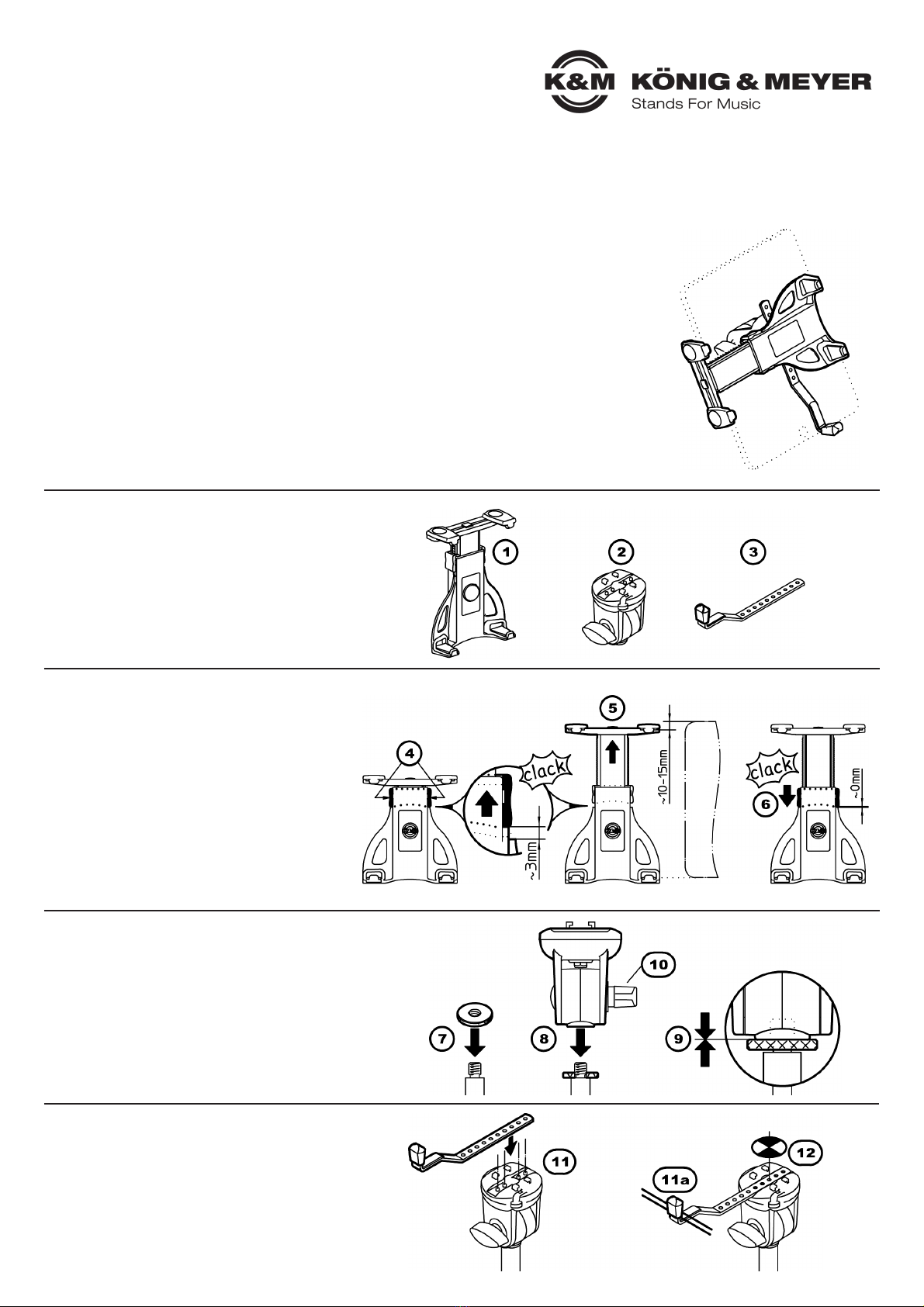

ASTATIV VORBEREITEN
A(s.o.: Sicherheitshinweise)
BBAUGRUPPEN des 19742 ZURECHTLEGEN
B1Tablet-Halterung
B2Schwenkgelenk
B3Sicherungswinkel
CTABLET-HALTERUNG VOREINSTELLEN
C4Stellen Sie sicher, dass der "große Riegel"'
C4ausgerastet ist, was an dem 3 mm-Spalt zu
C4erkennen ist (s.Abb.)
C4Dazu den "großen Riegel" mit etwas Kraft nach
C4oben schieben. Das Ausrasten bewirkt ein
C4deutlich hörbares Geräusch.
C5Oberen Bügel herausziehen:
C5das Innenmaß zwischen den Haltebügeln
C5sollte ca.10-15 mm kleiner sein als die Höhe
C5bzw. Breite des Tablet-PC.
C6"Großen Riegel" wieder nach unten schieben
C6(auf hörbares Einrastgeräusch achten)
DSCHWENKGELENK mit dem Mikrofonstativ verbinden
D17Zunächst die Rändelscheibe auf den Gewindebolzen
D17des Stativs drehen - bis zum Anschlag
D18SCHWENKGELENK ebenfalls auf diesen Gewindebolzen
D18aufschrauben - nicht ganz bis zum Anschlag
D18(wir empfehlen ca. 3 Umdrehungen)
D19Rändelscheibe wieder zurückdrehen, so dass diese
D19mit dem SCHWENKGELENK spielfrei verspannt ist
D10 Flügelmutter festziehen
ESICHERUNGSWINKEL EINSETZEN
E11 Sicherungswinkel in die entsprechende
E11Aussparung des Schwenkgelenks einlegen.
E11Und zwar so, dass der seitliche Anschlag
E11am Tablet-PC anliegt (11a)

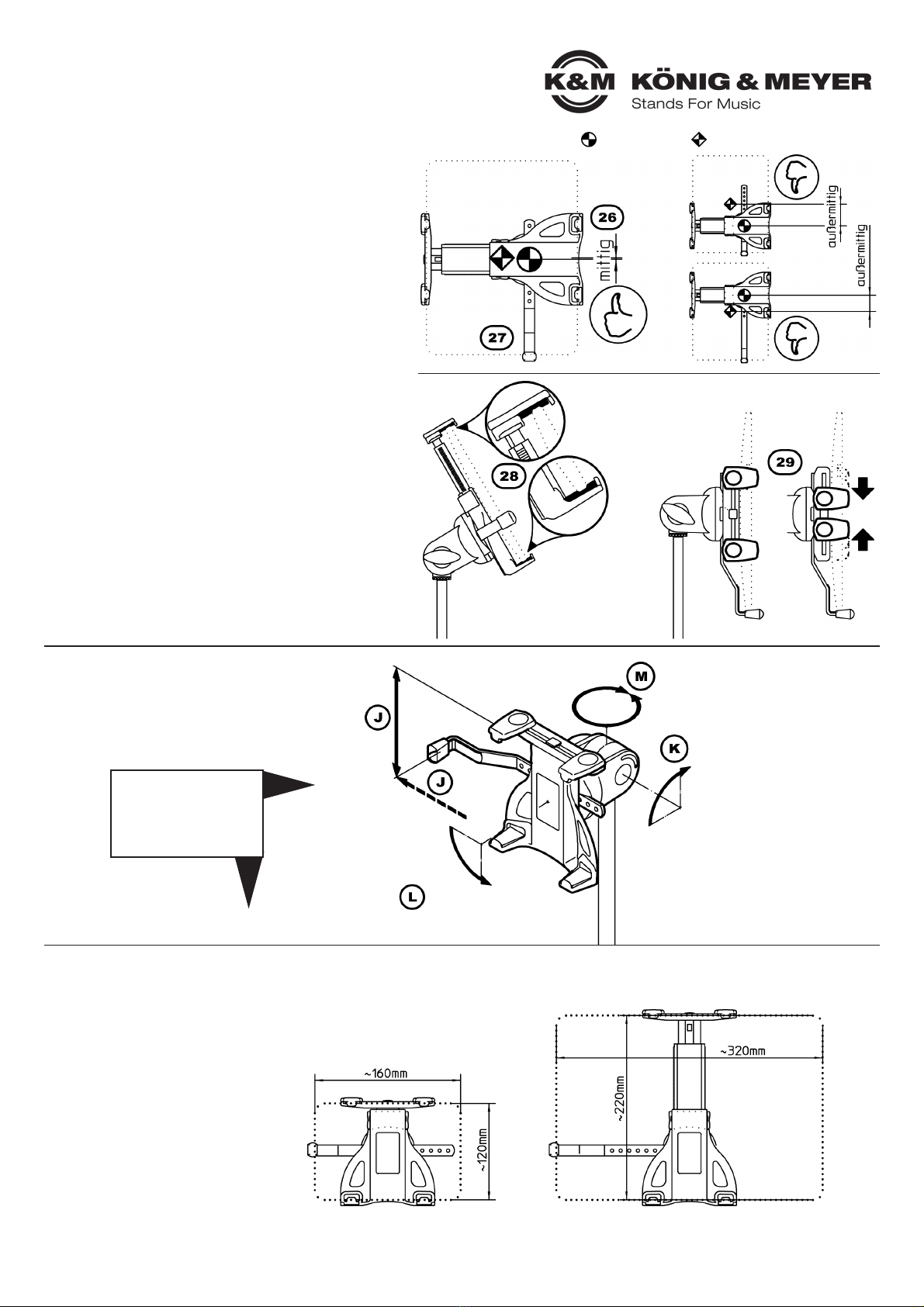

E12 Wichtig:
E12Der Tablet-PC sollte mittig ausgerichtet sein
E12(siehe Punkte 26 und 27),
E12ggf. Position des Sicherungswinkels korrigieren.

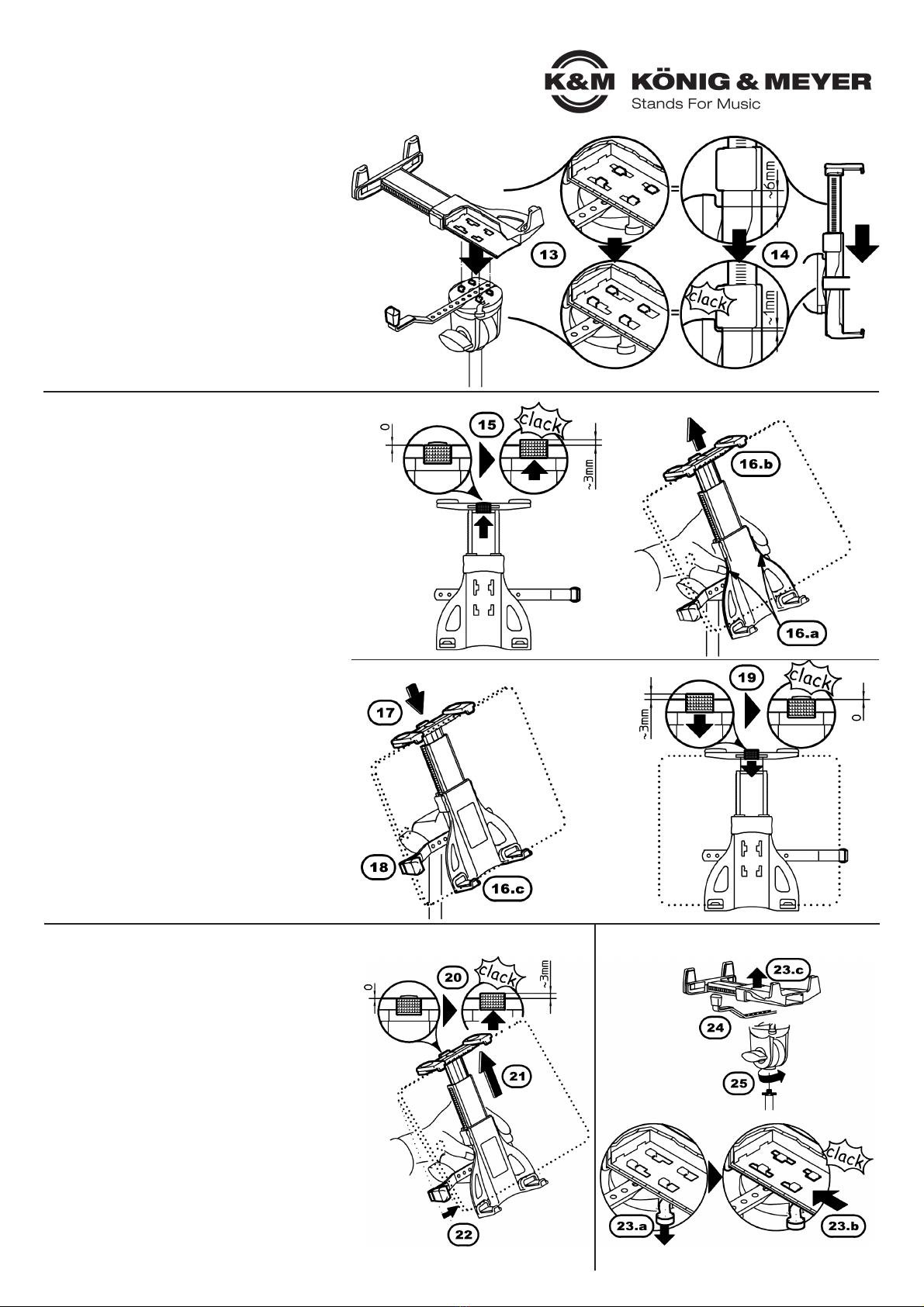

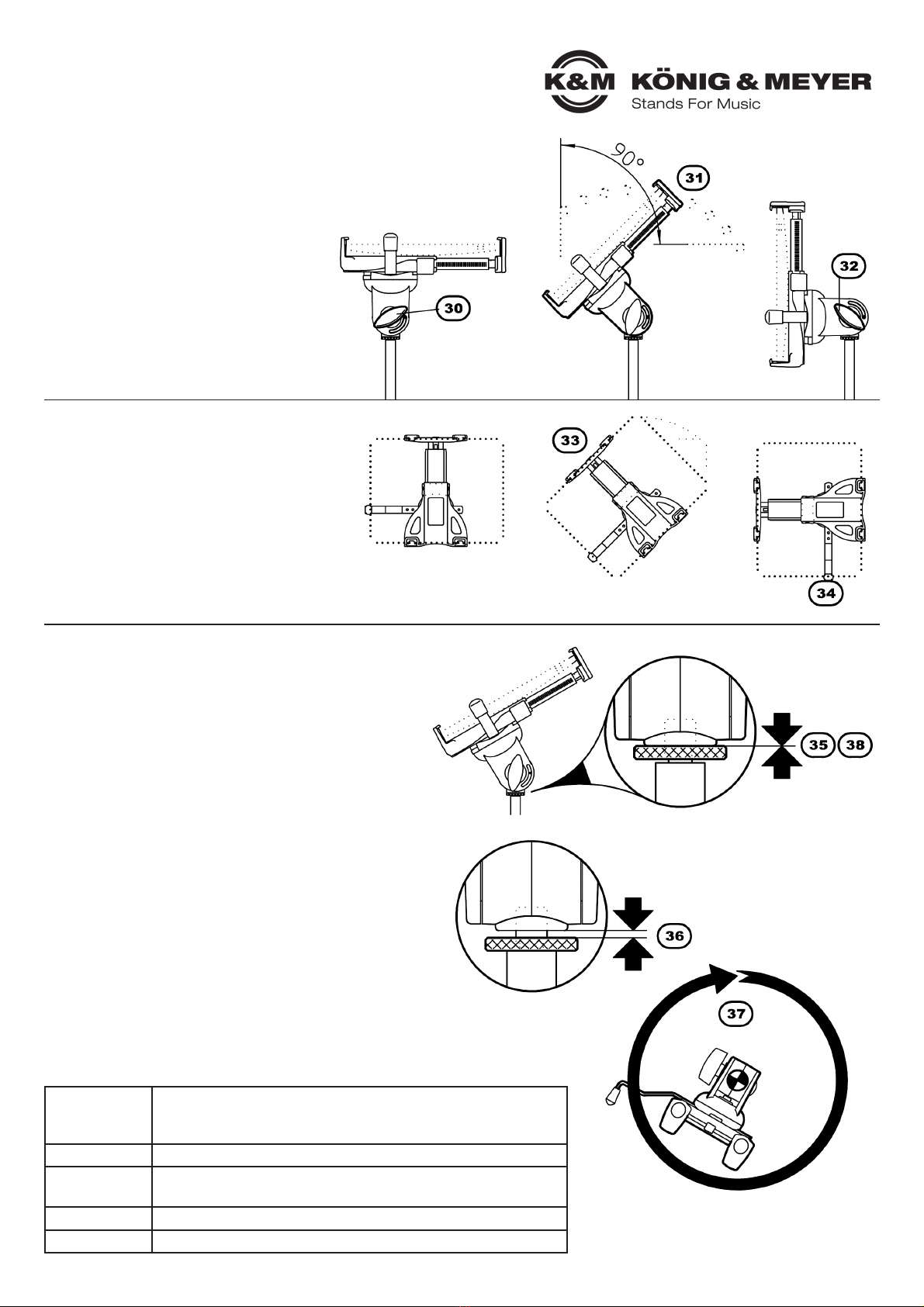

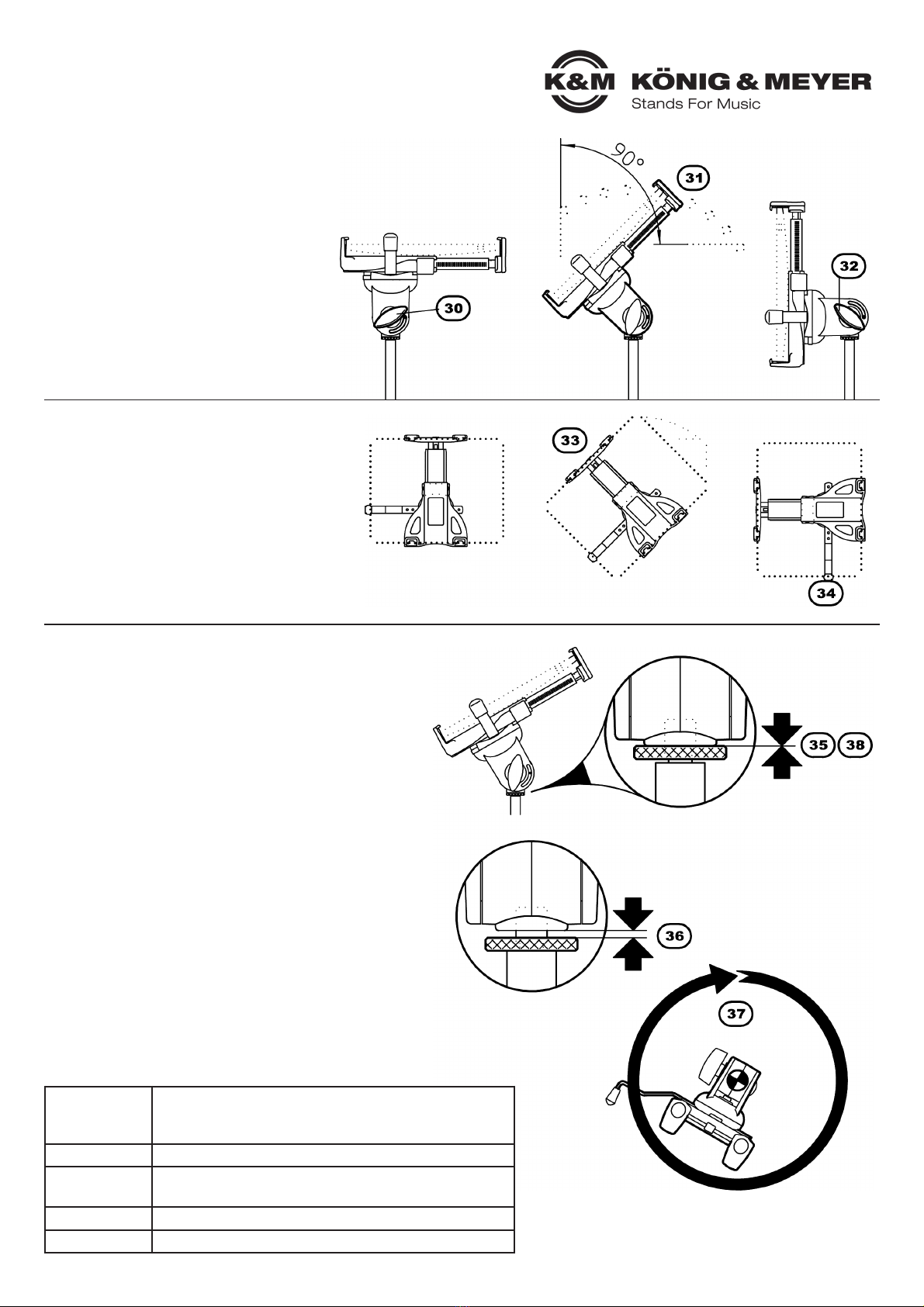

Tablet PC
