Konig & Meyer 18818 User manual

AUFSTELLANLEITUNG

18818 Noten- und Konzepthalter

- für K&M-Keyboardtische 18810, 18950 und 18953

- für Individualisten: einstellbar in Höhe, Richtung, Abstand und Neigung

- für Praktiker: mit geschlossener Stahlplatte > gute Schreibunterlage und magnetisch

- für Partituren: die Platte ist 296 mm hoch, 30 mm tief und 416 mm breit

SICHERHEITSHINWEISE

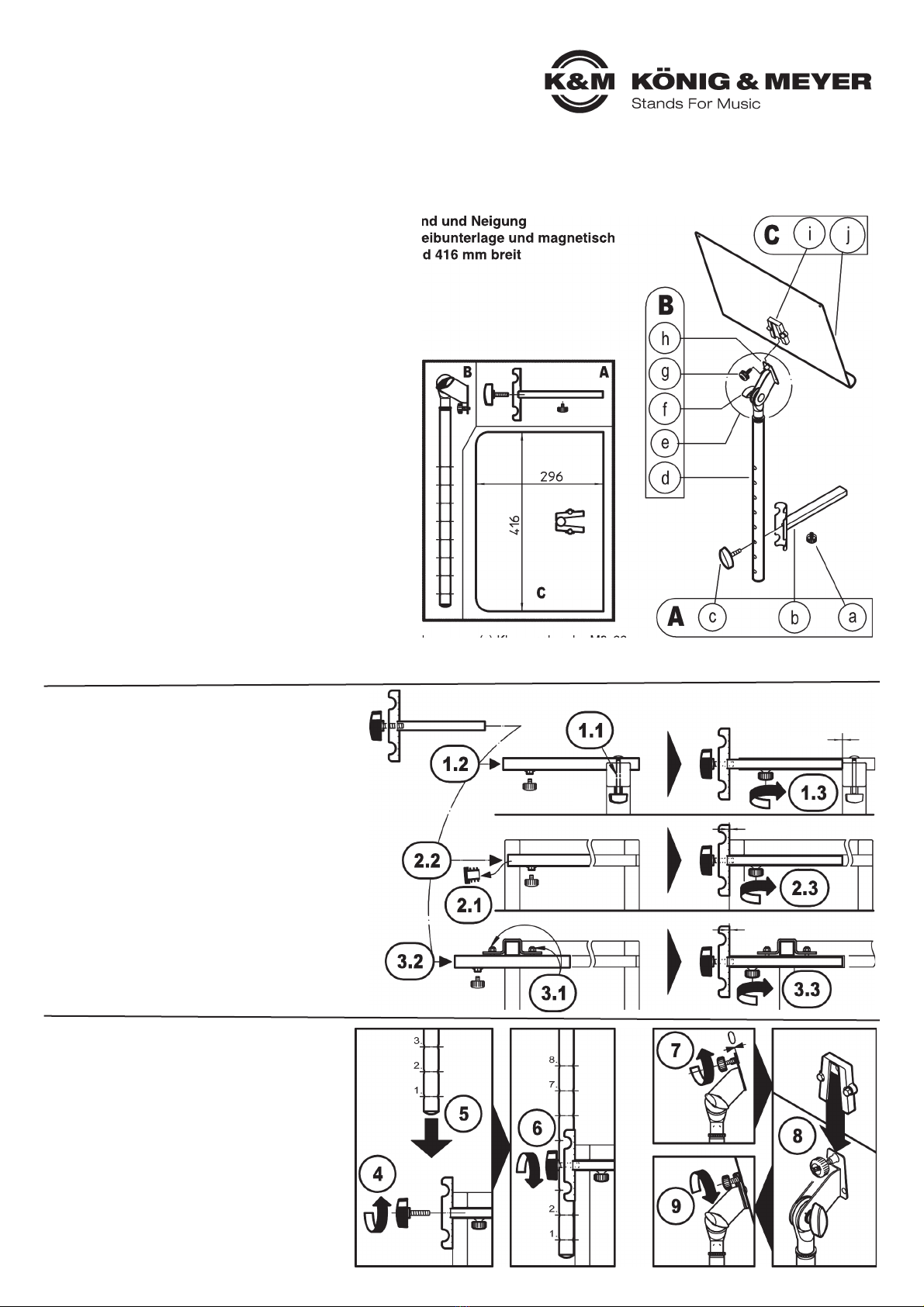

1. BESTANDTEILE

AQuerträger kpl.: (a) Rändelschraube M6x12 (b) Einsteckrohr (c) Klemmschraube M8x33

BStandrohr mit Gelenk: (d) Standrohr 3/8" (e) Schwenkgelenk kpl. (f) Flügelmutter M8 (g) Rändelschraube M6x22 (h) Steckplatte

CNotenplatte kpl.: (i) Prismenhalterung (j) Notenplatte

- Bitte beachten Sie die Angaben dieser Aufstellanleitung

- Ebenfalls Sicherheitsanweisungen und Aufbauanleitung

-der Keyboardständer und evtl. beteiliger Adapter beachten:

-- 18810 »Omega« zusammen mit 18814 Adapter

-- 18950/53 Klapptische direkt oder mit 18954 Adapter

- Auf feste Schraubverbindungen der beteiligten Artikel achten

- Vor Nässe schützen

- Bei Wartungsarbeiten auf evtl. Gefährdungen achten

- Beschädigte Teile müssen ersetzt werden

-(z. B. Einklemmen, Anstoßen)

- Zur Reinigung am besten ein leicht feuchtes Tuch und

-ein nicht scheuerndes Reinigungsmittel benutzen

2. BEFESTIGUNG des 18818 am KEYBOARDSTÄNDER

Es gibt drei Möglichkeiten:

118810 OMEGA - per 18814 ADAPTER

11.1 18814 Adapter befestigen (s. Anl. 18814)

11.2 Einsteckrohr (b) bis zum Anschlag in den Adapter schieben

11.3 Position durch Anziehen der Rändelschraube (a) sichern

218950/18953 KEYBOARD-KLAPPTISCH - DIREKT

22.1 Abschlusskappe des Rohres am Klapptisch entfernen

22.2 Einsteckrohr (b) bis zum Anschlag ins Stativrohr schieben

22.3 Stellung durch Anziehen der Rändelschraub (a) sichern

318950/18953 KEYBOARD-KLAPPTISCH - per 18954 ADAPTER

33.1 18954 Adapter montieren (s. Anleitung 18954)

33.2 Einsteckrohr (b) bis zum Anschlag in Adapterrohr

3 3.2 schieben

33.3 Stellung durch Anziehen der Rändelschraube sichern

3. ZUSAMMENBAU des 18818

4Klemmschraube (c) aus dem Einsteckrohr (b)

4herausschrauben

5Standrohr (d) in gewünschter Höhe (8 Stufen) an

5die Halbschale des Einsteckrohres (b) halten und...

6...diese Position sichern durch festziehen der

6Klemmschraube (c)

7Sicherstellen, dass das Gewinde der

7Rändelschraube (g) nicht herausragt

8Notenplatte (j) am Gelenk befestigen

8Dazu die Prismenhalterung (i) bis zum Anschlag auf

8die Steckplatte (h) schieben

9Rändelschraube (g) nun fest anziehen, wodurch die

9Notenplatte (j) sicher fixiert ist. Erst durch Lösen dieser

9Schraube kann die Platte wieder abgenommen werden

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wich-

tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

18814 Adapter

18810

Omega

18950

18953

Tisch

18950

18953

Tisch

Stativrohr

Anschlag

18954 Adapter

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

18818-000-55 Rev.03 03-79-256-00 09/15

TECHNISCHE DATEN

BENUTZERHINWEISE / FUNKTIONEN

FEHLERSUCHE (F) und

BESEITIGUNG (B)

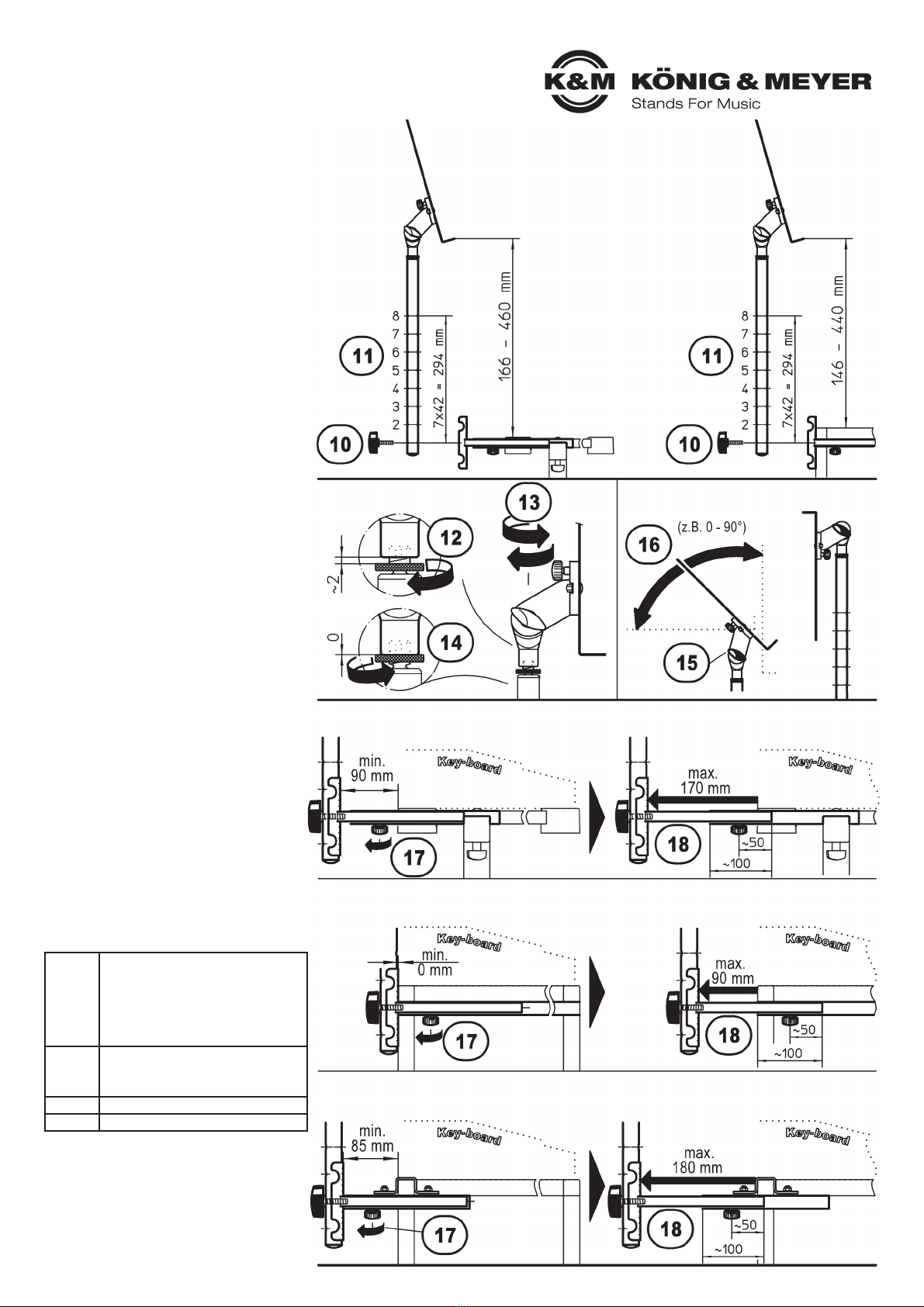

4. EINSTELLUNGEN

Der vorliegende Noten- und Konzepthalter

kann in Höhe, Richtung, Neigung und Abstand

verstellt werden. Und auch die Keyboardständer

selbst sind vielfach einstellbar.

WIR RATEN:

Vor dem Verstellen des Halters bzw. beim

Transportieren des Stativs sollte das Notenheft

(oder dgl.) von der Platte genommen werden.

HÖHE

10 Klemmschraube vollständig

10 herausschrauben und...

11 ...Standrohr in eine der acht

11 möglichen Stellungen bringen;

11 Klemmschraube wieder eindrehen

RICHTUNG

12 Rändelscheibe lösen und...

13 ...Notenplatte in gewünschte

13 Richtung drehen;

14 Rändelscheibe wieder festziehen

NEIGUNG / TRANSPORTSTELLUNG

15 Flügelmutter lösen und...

16 ...Notenplatte wie gewünscht neigen

16 Flügelmutter wieder festziehen

ABSTAND

17 Rändelschraube lösen und...

18 ...Einsteckrohr nach hinten ziehen

18 BEACHTE: Stellen Sie sicher, dass trotz

18 Verstellung des Abstandes die

18 Standfestigkeit des Stativs auch bei

18 ungünstiger Lastverteilung stets gewahrt

18 bleibt. Die max. Abstände dürfen nicht

18 überschritten werden

F: Installation wackelt

F: B: Überprüfen ob die Teile richtig angeordnet

F: B: und die Gewinde fest angezogen sind.

F: B: Sicherstellen, dass das Einsteckrohr tief

F: B: genug eingeführt wurde: min.100 mm.

F: B: Ordnungsgemäßen Aufbau der

F: B: Keyboardstative überprüfen.

Material

Rohre, Platte, Gelenkwinkel: Stahl,

pulverbeschichtet schwarz

Schrauben, Scheiben: Stahl verzinkt

Pilz, Prismenhalterung: GD-Zink,

pulverbeschichtet schwarz

Kunststoffteile: PA, PE, schwarz

Maße

Platte: B x H x T: 416 x 296 x 30 mm

Standrohr: ø 25 x 450 mm

Höhenverstellung 294 mm (7 x 42 mm)

Karton 480 x 320 x 70 mm

Gewicht netto: 2,3 kg, brutto: 2,65 kg

RICHTUNG NEIGUNG (Transportstellung)

HÖHE

- 18810

-Omega

HÖHE

- 18950

- 18953

-Klapptisch

ABSTAND - 18810 Omega und 18814 Adapter

ABSTAND - 18950/53 Klapptisch

ABSTAND - 18950/53 Klapptisch und 18954 Adapter

TIPP

SET UP INSTRUCTIONS

18818 Sheet music and document holder

- for K&M Keyboard Stands 18810, 18950 and 18953

- for individualists: height, direction, distance and angle are adjustable

- for practitioners: with a closed steel desk > excellent desk pad and is magnetic

- for scores: the desk is 296 mm high, 30 mm deep and 416 mm wide

SAFETY NOTES

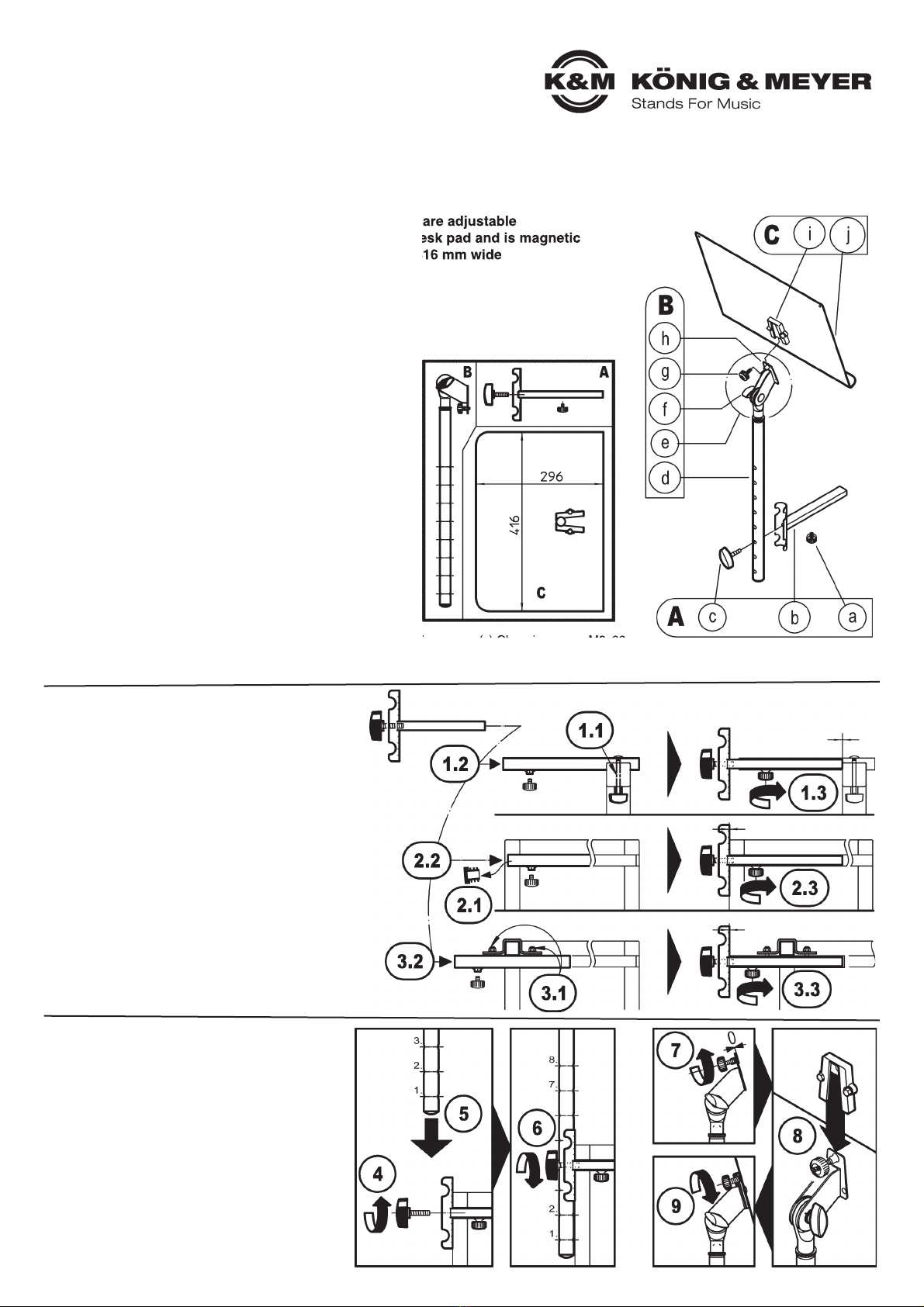

1. COMPONENTS

AHorizontal support: (a) Knurled screw M6x12 (b) Insertion pipe (c) Clamping screw M8x33

BStand tube with joint: (d) Stand tube 3/8" (e) Swivel bearing (f) Wing nut M8 (g) Knurled screw M6x22 (h) pin board

CMusic desk: (i) Prisma holder (j) Music desk

- Please consider the information provided in the setup instructions

- Please also consider the safety and the assembly instructions of

-the keyboard stand and possible adapter:

-- 18810 Omega together with 18814 Adapter

-- 18950/53 Table-style keyboard stand direct or with 18954 Adapter

- Ensure that the screws are tight on all of the involved products

- Protect against moisture

- In the event of workstation maintenance pay attention to possible

-risks

- Damaged parts must be replaced

-(e.g. pinching/wedging, possibility of the stand being knocked

-into or falling over)

- To care for the product use a damp cloth and a non-abrasive

-cleaning agent.

2. INSTALLATION of 18818 to the KEYBOARD STAND

There are three options:

118810 OMEGA - with 18814 ADAPTER

11.1 Install 18814 Adapter (see Instruction 18814)

11.2 Place the insertion pipe (b) into the adapter as far as it will go

11.3 Secure the position by tightening the knurled screw (a)

218950/18953 TABLE-STYLE KEYBOARD STAND - DIRECT

22.1 Remove the cap from the tube on the folding table

22.2 Place the insertion pipe (b) into the stand tube as far

2 2.2 as it will go

22.3 Secure the position by tightening the knurled screw (a)

318950/18953 TABLE-STYLE KEYBOARD STAND - with

318954 ADAPTER

33.1 Install 18954 Adapter (see Instruction 18954)

33.2 Place the insertion pipe (b) into the adapter tube as far

3 3.2 as it will go

33.3 Secure the position by tightening the knurled screw (a)

3. INSTALLATION of 18818

4Unscrew the clamping screw (c) from the

4insertion tube (b)

5Hold the stand tube (d) at the desired height (8 levels)

5to the half shell of the insertion tube (b) and...

6...secure this position by tightening the

6clamping screw (c)

7Ensure that the threaded bolt of the knurled screw (g)

7does not stick out

8Mount the music desk (j) to the joint

8Place the prisma holder (i) into the pin board (h)

8as far as it will go

9Tighten the knurled screw (g) which results in the

9music desk (j) securely being in position The music

9desk can only be removed if the screw is loosened

Thank you for choosing this product. The instructions provide directions to all of the important set up and

handling steps. We recommend you keep these instructions for future reference.

18814 Adapter

18810

Omega

18950

18953

table

18950

18953

table

Tube

Limit stop

18954 Adapter

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

18818-000-55 Rev.03 03-79-256-00 09/15

TECHNICAL DATA

USAGE NOTES / FUNCTION

FAULT-FINDING (F)

and REPAIR (R)

4. SETTINGS

This music and document holder's

height, direction, angle and distance can

be variably adjusted. And the keyboard stand

can be adjusted to different positions.

WE RECOMMEND:

Prior to adjusting the holder i.e. during

transport of the stand please remove

the music desk (or similar) from the plate.

HEIGHT

10 Unscrew clamp screw

10 completely and...

11 ...place the stand tube in

11 one of the possible 8 positions;

11 Screw the clamp screw back in

DIRECTION

12 Loosen the knurled disc and...

13 ...place the music desk in the

13 desired direction;

14 Re-tighten the knurled disc

ANGLE / TRANSPORTION

15 Loosen the wing nut and...

16 ...place the music desk at the desired angle

16 Re-tighten the wing-nut

DISTANCE

17 Loosen the knurled screw and...

18 ...pull the insertion tube towards the back

18 NOTE: Ensure that when adjusting

18 the distance the stability of the stand

18 remains constant even when the load is

18 unevenly distributed The maximum distances

18 may not be exceeded

F: Installation is not stable

F: R: Check to see if the parts are in the right

F: R: positions and the screws are properly

F: R: tightened.

F: R: Ensure that the insertion tube is inserted

F: R: deep enough: min 100 mm.

F: R: Check to see that the keyboard stand

F: R: is properly setup.

Material

Tubes, plate, joint bracket: Steel,

powder coating, black

Screws, disks: Steel, galvanized

Swivel head, prisma holder: GD

Zinc, powder coating, black

Plastic parts: PA, PE, black

Dimensi

ons

Desk: W x H x D: 416 x 296 x 30 mm

Stand tube: ø 25 x 450 mm

Height adjustment 294 mm (7 x 42 mm)

Box 480 x 320 x 70 mm

Weight net: 2.3 kg, gross: 2.65 kg

DIRECTION ANGLE (transportion)

HEIGHT

- 18810

-Omega

HEIGHT

- 18950

- 18953

-Table-style

-keyboard stand

DISTANCE - 18810 Omega and 18814 Adapter

DISTANCE - 18950/53 Table-style keyboard stand

DISTANCE - 18950/53 Table-style keyboard stand and 18954 Adapter

TIPP

Table of contents

Languages:

Other Konig & Meyer Rack & Stand manuals

Konig & Meyer

Konig & Meyer 18940 User manual

Konig & Meyer

Konig & Meyer 18807 User manual

Konig & Meyer

Konig & Meyer 24350 Specification sheet

Konig & Meyer

Konig & Meyer 24482 User manual

Konig & Meyer

Konig & Meyer 26720 User manual

Konig & Meyer

Konig & Meyer Heli 2 User manual

Konig & Meyer

Konig & Meyer 19724 User manual

Konig & Meyer

Konig & Meyer 14415 User manual

Konig & Meyer

Konig & Meyer 21343 Specification sheet

Konig & Meyer

Konig & Meyer 26782 User manual

Konig & Meyer

Konig & Meyer 19713 User manual

Konig & Meyer

Konig & Meyer 24195 User manual

Konig & Meyer

Konig & Meyer 12196 Specification sheet

Konig & Meyer

Konig & Meyer 24166 Specification sheet

Konig & Meyer

Konig & Meyer Omega-E 18800-000-55 User manual

Konig & Meyer

Konig & Meyer 213 User manual

Konig & Meyer

Konig & Meyer 17725 Manual

Konig & Meyer

Konig & Meyer 18950 User manual

Konig & Meyer

Konig & Meyer 19722 User manual

Konig & Meyer

Konig & Meyer Guardian 3 User manual

Konig & Meyer

Konig & Meyer 24150 User manual

Konig & Meyer

Konig & Meyer 23840 User manual

Konig & Meyer

Konig & Meyer 19772 User manual

Konig & Meyer

Konig & Meyer 24471 User manual

Popular Rack & Stand manuals by other brands

Salamander

Salamander Acadia AC/W/L400/WH Assembly instructions

Fohhn

Fohhn VAT-09 Mounting instruction

ricoo

ricoo FS0522 quick start guide

AMSOIL

AMSOIL BMK-22 Installation and service instructions

Kargo Master

Kargo Master 48220 installation guide

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 installation instructions

ricoo

ricoo S1222 installation instructions

Ready-Set-Mount

Ready-Set-Mount RSMCM602 instruction manual

VidaBox

VidaBox VB MNT FFS2 installation guide

Welch Allyn

Welch Allyn 48960 Assembly instructions

Arkon

Arkon CM035-ST-2 installation instructions

PROEL

PROEL PLWIN60C user manual

Agilent Technologies

Agilent Technologies E2609B installation guide

Mustang

Mustang MV-ARM4 installation guide

Mounting Solutions

Mounting Solutions WRM-320 manual

Pyle

Pyle PMKSPAD1 manual

ShelterIt

ShelterIt 21208 installation instructions

SPL

SPL RackPack?4 1040 manual
