Konig & Meyer 12140 User manual
SICHERHEITSHINWEISE
- max. belastbar bis 4 kg.
- auf mittige Belastung achten.
- auf geeigneten und ebenen Untergrund achten.
- die Möglichkeit das Produkt zusammen-
- zuklappen birgt naturgemäß Einklemmgefahren:
- Umsichtige Handhabung bei Aufbau, Betrieb
- und Abbau sind daher unverzichtbar.
- die Gummischoner sind aus hochwertigem
- Material und so weit wie möglich frei von
- Weichmachern; trotzdem empfiehlt es sich das
- Stativ nach Gebrauch von der Tischplatte zu
- entfernen, da wir für die Qualtität der
- Untergründe keine Gewähr übernehmen können.

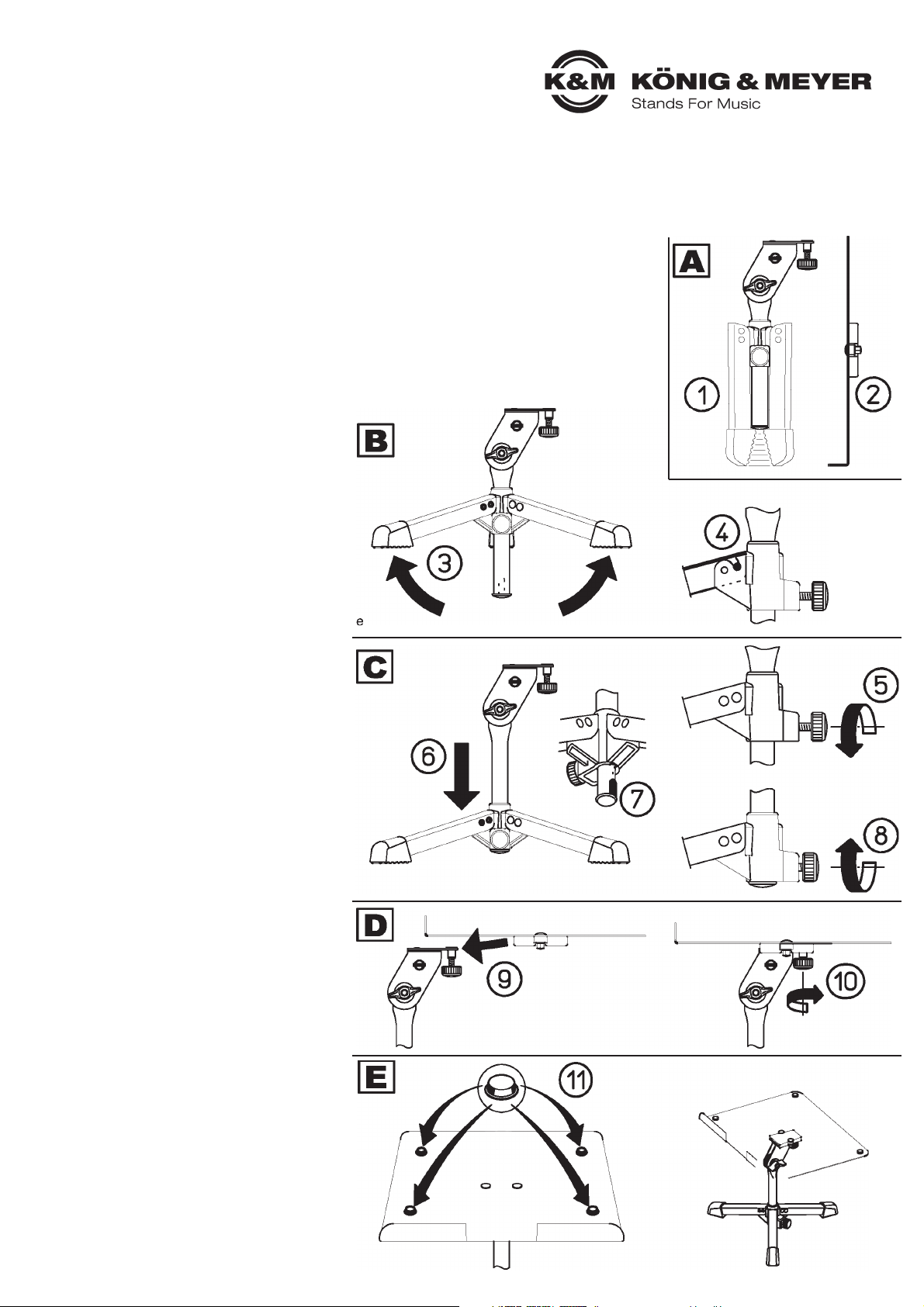

A. Der Aufbau des Universal-Tischstativs ist
A. denkbar einfach. Lediglich die Auflageplatte 2
A. muss noch mit dem ansonsten vollständig
A. vormontieren Stativ 1verbunden werden.
B. Füsse 3nach außen klappen bis sie fühlbar
B. einrasten 4.
C. Sockelschraube lösen 5, Fußgestell bis zum
C. Anschlag nach unten ziehen 6- dazu den
C. Steg am Rohrende in die Nut des Sockels
C. schieben 7. Sockelschraube wieder
C. festdrehen 8.
D. Steckschuh der Auflageplatte auf Blechprisma
D. des Gelenks schieben 9und diese
D. Verbindung durch Festdrehen der Rändel-
D. schraube 10 sichern.
E. Gumminoppen an geeigneter Stelle auf Platte
E. kleben 11, um bei Bedarf eine rutschfeste
E. Unterlage zu schaffen.
Die Demontage erfolgt in umgekehrter Reihen-
folge (aufgeklebte Gumminoppen sollten an der
Platte verbleiben).
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie
über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
AUFSTELLANLEITUNG
12140 Universal-Tischstativ
- Tischpult mit großer und stufenlos neigbarer Auflageplatte für den mobilen Einsatz.
- Besonders geeignet zur Aufnahme von Laptops oder sonstigem Multimedia-Equipment, da eine
- Freimachung im Auflagewinkel für eine leicht zugängliche Anschlussleiste sorgt.
- Ebenso gut trägt das Pult Manuskripte, Redetexte, Bücher, Ordner etc.
- Stabile, ergonomische Auflageplatte mit Schnellwechselhalterung.
- Zusammenklappbares Dreibeinstativ für einfachen Transport.
- Schnell auf- und abgebaut; ohne Einsatz von Werkzeugen.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Einklemmen, Anstoßen).
- Zur Reinigung am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ steht schief:
B: Prüfen ob Füße in Endstellung eingerastet sind (siehe B.4).
B: Grundrohr bis zum Anschlag aus dem Sockel ziehen und Sockelschraube festziehen (siehe C).
F: Auflageplatte wackelt:
B: Steckverbindung prüfen, Rändelschraube festziehen (siehe D).
B: Prüfen, ob Steckschuh mit Platte fest verschraubt ist (siehe A.2).
B: Klemmgriff des Gelenks fest anziehen (siehe F.14).
Das Universal-Tischstativ zeichnet
sich aus durch vielseitige Einsatz-
und Verstellmöglichkeiten.

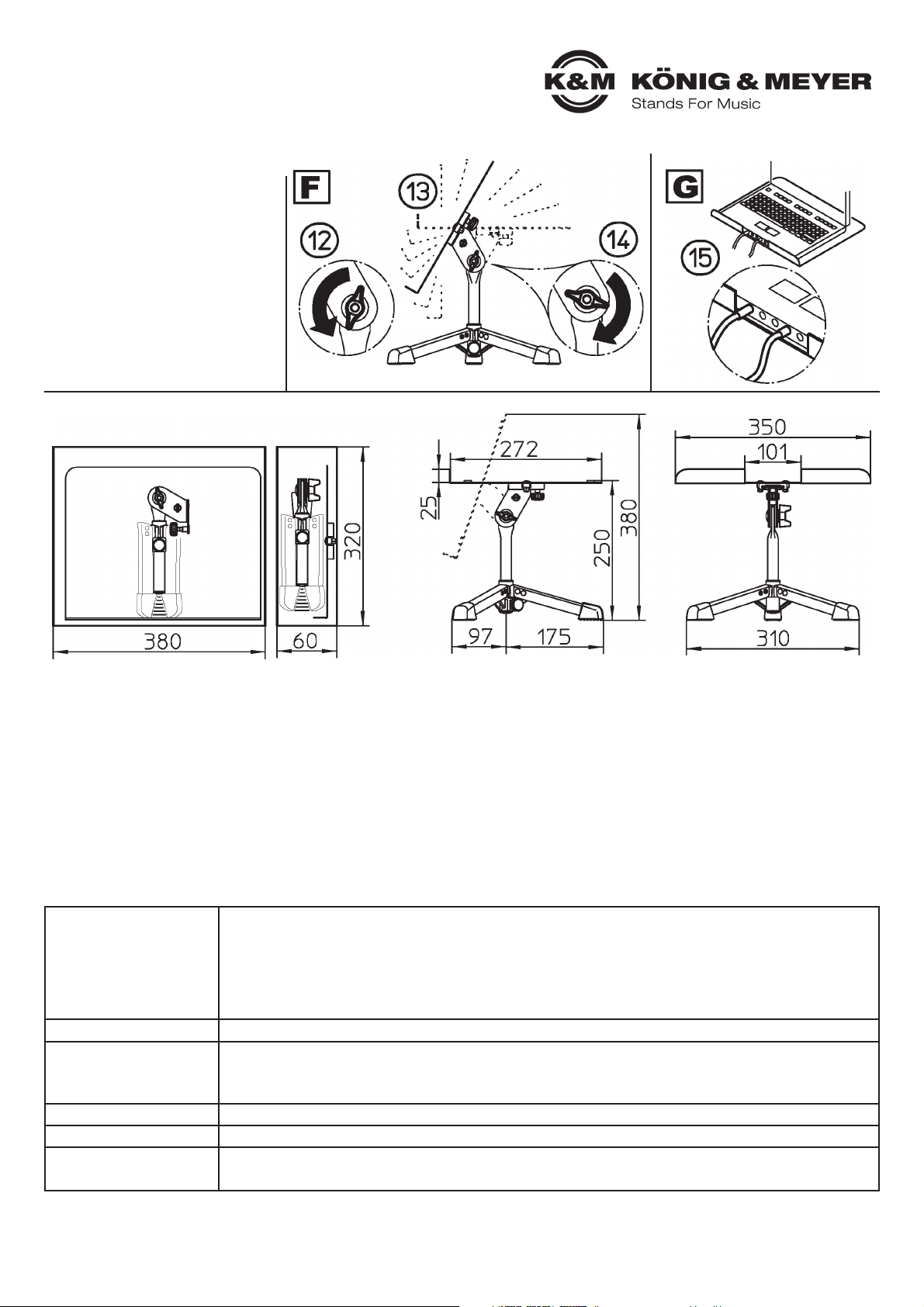

F. Stufenlose Verstellung des
Neigewinkels:
F. - Klemmgriff lösen 12,
F. - Platte in gewünschte Position
F. - schwenken 13,
F. - Klemmgriff wieder anziehen 14
G. Auflagewinkel mit Freimachung für
G. Laptopanschlüsse 15
G. Position: mittig - Breite: 101 mm
ABMESSUNGEN
Transportstellung - (Umkarton) Aufstellmaße
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12140-000-55 Rev.12 03-80-120-00 10/17
TECHNISCHE DATEN / SPEZIFIKATIONEN
Material
Füße, Grundrohr, Schwenkgelenk: Stahl, pulverbeschichtet, Farbe schwarz
Schrauben, Muttern: Stahl, verzinkt, vernickelt
Steckschuh: Zink-Druckguss, pulverbeschichtet, Farbe schwarz
Auflageplatte: Aluminium, pulverbeschichtet, Farbe schwarz
Parkettschoner: Thermoplastischer Elastomer (TPE)
Sockel, Klemmstück, Stopfen: Polyamid (PA)
Traglast max. 4,0 kg
Abmessungen
Stativ: Fußkreis ø 350 mm
Höhe: bei waagerechter Platte - 250 mm, bei geneigter Platte bis zu 380 mm
Platte: Breite - 350 mm, Tiefe - 272 mm, Anschlagwinkel - 25 mm, Stärke - 1,5 mm
Packmaß H x B x T: Stativ: 225 x 100 x 85 mm, Platte: 350 x 272 x 25 mm; Karton: 470 x 325 x 90 mm
Gewicht 1,3 kg
Zubehör
(im Lieferumfang) 4 Gumminoppen: ø 12,7 x 3,5 mm, selbstklebend, schwarz
BENUTZERHINWEISE / FUNKTIONEN
SAFETY NOTES
- Max load up to 4 kg
- Ensure the device is centered on the stand
- Be sure that the surface is suitable and level
- The fact that the product is collapsible and
-adjustable can result in the risk of
-pinching/wedging your fingers.
- Careful and attentive handling during setup,
-operation, and disassembly is indispensable
- The rubber end caps are made of high quality
-material and to the extent possible free of sof-
-tening agents; in spite of this be sure to remove
-the stand from the table after use, because we are
-unable to warrant for the quality of the surfaces.
A. Setup of the universal table stand is very easy.
A. The only thing that needs to be done is to
A. connect the tray 2to the completely
A. pre-assembled stand 1.
B. Legs/feet (3) are opened up until they click into
B. place 4.
C. Loosen the base screw 5, Pull the base
C. downwards are far as it will go 6– place the
C. bar into the slit at the base of the tube 7,
C. tighten the base screw 8.
D. Slide the slide bracket of the tray onto the
D. steel prisma of the joint 9and secure this
D. connection by tightening the knurled screw 10.
E. Adhere the rubber knobs to the appropriate
E. spots 11 to create a non-slip surface, if
E. needed.
Disassembly is done in reverse order (do not
remove the rubber knobs).
Thank you for choosing this product. This instruction manual informs you about the important
steps to set up and handle the product. We recommend to keep the manual in a separate place
for a possible later use.
SETUP INSTRUCTIONS
12140 Universal table-top stand
- Desk station with large variable angled tray for use on the road
- Particularly suited for laptops, rests on the tray edge, the design is open allowing
-easy access to the terminal strip
- The desk is also excellent for manuscripts, books, folders and binders, etc.
- Collapsible tripod for easy transportation
- Tray mounted easily
- mounted and removed quickly, without the use of tools
CHECK, MAINTENANCE, CLEANING
- In the event of workstation maintenance pay attention to possible risks (wedging, it falls over…).
- To care for the product, use a damp cloth and a non-abrasive cleaning agent.
FAULT-FINDING (F) and REPAIR (R)
F: The stand is not straight:
R: Check if the legs/feet are clicked into the final position (see B.4).
R: Pull the base tube as far as it will go out of the base and tighten the base screw (see C).
F: The tray is not stable:
R: Check the connection, tighten the knurled screws (see D).
R: Check if the slide bracket is properly connected to the tray (see A.2).
R: Tighten the clamp handel (see F.14).
The Universal-Table Stand is known
for its many versatile uses and
adjustment options.
F. Variable adjustment of the angle
bracket:
F. - Loosen the clamp handle 12,
F. - Swivel the tray into the desired
F. - position 13,
F. - Tighten the clamp handle 14
G. Tray bracket with easy access to
G. the laptop terminal strip 15
G. position: centered - width: 101 mm
DIMENSIONS
Transport position (box)
Setup
Dimenstions
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12140-000-55 Rev.12 03-80-120-00 10/17
TECHNICAL DATA / SPECIFICATIONS
Material
Feet/legs, base tube, swivel joint: Steel, powder coating, black
Screws, nuts: Steel, galvanized, nickel plated
Slide bracket: Zinc die-case, powder coating, black
Tray: Aluminum, powder coating, black
End caps: Thermoplastic elastomer (TPE)
Base, clamp, plugs: Polyamid (PA)
Load max. 4.0 kg
Dimensions
Stand: Base circumference ø 350 mm
Height: horizontal tray - 250 mm, angled tray up to 380 mm
Plate: Width - 350 mm, depth - 272 mm, edge protector - 25 mm, thickness - 1.5 mm
Package dimensions H x W x D stand: 225 x 100 x 85 mm, tray: 350 x 272 x 25 mm, Box: 470 x 325 x 90 mm
Weight 1.3 kg
Accessories
(Included in the delivery) 4 Rubber knobs: ø 12.7 x 3.5 mm, self-adhesive, black
USAGE NOTES / FUNCTION
