Kohler K-3493 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Pressure-Assisted Toilet

WC à pression assistée

Inodoros asistidos por presión

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-3493 K-3505

K-3554

1115561-2-A

IMPORTANT INFORMATION

SAVE THESE INSTRUCTIONS

WARNING: Risk of injury or water damage. Contents of vessel under

pressure can cause severe injury. Do not open or service before reading

service instructions. Turn off water supply and ﬂush the unit to release

pressure before attempting any service.

WARNING: Risk of injury or product damage. Handle vitreous china

products very carefully. Vitreous china can break and chip if you overtighten

bolts and nuts.

CAUTION: Risk of product damage. Do not use any oils or lubricants on

the system.

CAUTION: Risk of product damage. The ﬁttings in this toilet require no

adjustment (except for possible gap clearance adjustment and winterizing).

The ﬁttings in this toilet are preset. Any adjustment or modiﬁcations of the

product are not normal usage and void the warranty.

NOTICE: For service and warranty on the Sloan Flushmate

vessel and related

components, see the Sloan Flushmate Owner’s Service Manual.

NOTICE: The supply pressure must be a minimum of 35 psi (2.4 bar) in order for the

toilet to function properly.

Follow all local plumbing codes.

Kohler Co. reserves the right to make revisions in the design of products without notice,

as speciﬁed in the Price Book.

1115561-2-A 2 Kohler Co.

RENSEIGNEMENTS IMPORTANTS

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT: Risque de blessures ou d’endommagement causé par

l’eau. Le contenu sous pression de la cuvette peut causer des blessures

graves. Ne pas ouvrir ou procéder à la maintenance avant de lire les

instructions. Fermer l’alimentation d’eau et purger l’unité aﬁn de baisser la

pression avant de procéder à une maintenance quelconque.

AVERTISSEMENT: Risque de blessure ou d’endommagement du produit.

Manipuler les produits en porcelaine vitriﬁée avec précaution. La porcelaine

vitriﬁée peut casser ou se fragmenter si les boulons et les écrous sont trop

serrés.

ATTENTION: Risque d’endommagement du produit. Ne pas utiliser

d’huile ni de lubriﬁant sur le système.

ATTENTION: Risque d’endommagement du produit. Les raccords de ces

WC ne nécessitent pas de réglage (sauf pour un éventuel réglage

d’espacement ou pour des besoins de préparation pour l’hiver). Les raccords

de ces WC sont préréglés. Les modiﬁcations ou réglages apportés au produit

n’entrent pas dans le cadre d’un usage normal et annulent ainsi la garantie.

NOTICE: Pour l’entretien et la garantie de l’appareil sanitaire Sloan Flushmate

et de

ses composants, se reporter au guide d’entretien.

NOTICE: La pression d’alimentation doit atteindre un minimum de 35 psi (2,4 bars)

pour que les WC fonctionnent correctement.

Respecter tous les codes de plomberie.

Kohler se réserve le droit d’apporter des modiﬁcations à la conception de ses produits

sans préavis comme cela est indiqué dans le catalogue des prix.

Kohler Co. 3 1115561-2-A

INFORMACIÓN IMPORTANTE

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: Riesgo de lesiones personales o daños producidos por el

agua. El contenido del recipiente a presión puede causar lesiones severas. No

lo abra ni realice reparaciones sin haber antes leído las instrucciones de

mantenimiento. Cierre el suministro de agua y accione la descarga de la

unidad para aliviar la presión antes de dar servicio.

ADVERTENCIA: Riesgo de lesiones personales o daños al producto.

Maneje con cuidado los productos de porcelana vitriﬁcada. Si se aprietan

demasiado los pernos y las tuercas se puede romper o despostillar la

porcelana vitriﬁcada.

PRECAUCIÓN: Riesgo de daños al producto. No utilice aceites o

lubricantes en el sistema.

PRECAUCIÓN: Riesgo de daños al producto. Las conexiones del inodoro

no necesitan ajustes (excepto un posible ajuste del espacio de separación y la

preparación para el invierno). Las conexiones en este inodoro han sido

ajustadas. Cualquier ajuste o modiﬁcación del producto no forma parte del

uso normal y anulará la garantía.

AVISO: Para información sobre el servicio y la garantía del recipiente Sloan

Flushmate

y los componentes relacionados, consulte el manual de servicio del

propietario de Sloan Flushmate.

AVISO: La presión de suministro debe ser de 35 psi (2,4 bar) mínimo para que el

inodoro funcione correctamente.

Cumpla con todos los códigos locales de plomería.

Kohler Co. se reserva el derecho de modiﬁcar el diseño de los productos sin previo

aviso, tal como se especiﬁca en la lista de precios.

1115561-2-A 4 Kohler Co.

Installation/Installation/Instalación

Wax Seal

Joint en cire

Sello de cera

Do not overtighten!

Ne pas trop serrer!

¡No apriete demasiado!

Cut excess.

Découper l'excès.

Corte el exceso.

123

This side up.

Ce côté vers le haut.

Este lado hacia arriba.

If replacing a toilet,

remove the old wax.

En cas de remplacement

du W.C., retirer l'ancienne

cire.

Si va a reemplazar el

inodoro, quite la cera

vieja.

5/16" T-Bolts

Boulons en T de 5/16"

Pernos en T de 5/16"

1/4" (6 mm)

Max/Max/Máx

1/4" (6 mm)

Max/Max/Máx

Apply weight evenly.

Do not move after

placement! Watertight seal

may be broken!

Appliquer du poids également.

Ne pas bouger après avoir

placé! Le joint d'étanchéité

pourrait être cassé!

Aplique peso uniformemente.

¡No mueva después de

colocar! ¡Se puede romper

el sello hermético!

Floor Outlet Models

Modèles de prises de plancher

Modelos con salida al piso

Kohler Co. 5 1115561-2-A

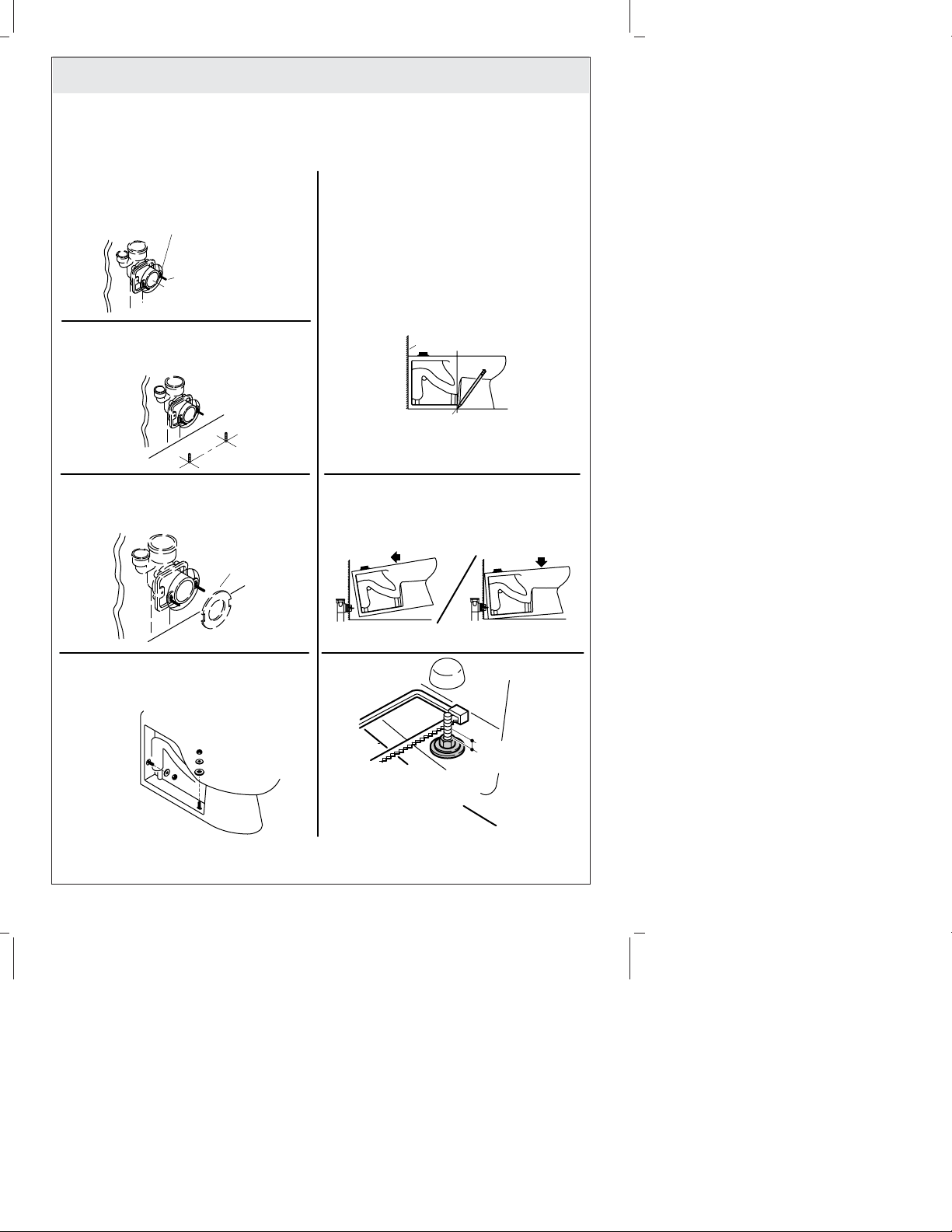

Installation/Installation/Instalación

Outlet/Sortie/Salida

Flange/Bride/Brida

Mark location.

Marquer l'emplacement.

Marque la ubicación.

Finished Wall

Mur fini

Pared acabada

T-Bolts

Boulons en T

Pernos en T

Secure outlet connection of flange to wall.

Fixer la connexion de la prise de la bride sur

le mur.

Fije la conexión de salida de la brida a la pared.

Dry fit toilet and mark location of floor bolts.

Remove toilet and drill pilot holes.

Adapter les W.C. à sec et marquer

l'emplacement des boulons du plancher.

Retirer les W.C. et percer des orifices

pilotes.

Instale en seco el inodoro y marque los

lugares para los pernos del piso.

Retire el inodoro y taladre los orificios guía.

Wall Outlet Models/Modèles de prises murales/

Modelos con salida a la pared

Install floor bolts.

Installer les boulons du plancher.

Instale los pernos del piso.

Move toilet into place.

Amener les W.C. en place

Coloque el inodoro en su lugar.

Gasket

Joint

Empaque

Install the gasket.

Installer le joint.

Instale el empaque.

Do not overtighten!

Ne pas trop serrer!

¡No apriete demasiado!

Cut excess.

Découper l'excès.

Corte el exceso.

1/4" (6 mm)

Max/Max/Máx

1115561-2-A 6 Kohler Co.

Installation/Installation/Instalación

11 12

Level the tank.

Niveler le réservoir.

Nivele el tanque.

Tighten evenly.

Do not overtighten!

Serrer également.

Ne pas trop serrer!

Apriete uniformemente.

¡No apriete demasiado!

Flush several times and

check for leaks.

Do not overtighten!

Purger plusieurs fois et

vérifier s'il y a des fuites.

Ne pas trop serrer!

Accione la descarga

varias veces y verifique

que no haya fugas.

¡No apriete demasiado!

3/8" Supply

Alimentation de 3/8"

Suministro de 3/8"

Connect supply and turn

on the water.

Connecter l'alimentation

et ouvrir l'eau.

Conecte el suministro y

abra el agua.

Install the tank lid

and the seat.

Installer le couvercle

du réservoir et le siège.

Instale la tapa del

tanque y el asiento.

All Models/Tous les modèles/Todos los modelos

Kohler Co. 7 1115561-2-A

Service – Adjust Gap

If the toilet does not activate, the gap between the actuator and the plunger arm may

need to be reset.

Reset

Make sure the trip lever handle is installed, and the nut on the trip lever is tight.

This is a left-hand thread; turn counterclockwise to tighten.

Make sure the water supply is on and the supply line water has stopped ﬂowing

into the toilet.

Loosen the setscrew, then turn the actuator until there is a 1/16″(2 mm) - 1/8″(3

mm) gap between the actuator and the plunger arm. Turn the actuator clockwise

to increase the gap.

Retighten the setscrew after the gap is properly adjusted.

NOTICE: If the plunger is not sealing properly, loss of gap clearance adjustment

could cause leakage into the toilet bowl. This condition could cause a continual ﬂow

of water. If the problem is not corrected after adjustment, refer to the

″Troubleshooting″section.

Setscrew

Vis de retenue

Tornillo de fijación

Plunger Arm

Bras du plongeur

Brazo del émbolo

Air Inducer

Inducteur d'air

Inductor de aire

1/16" (2 mm) – 1/8" (3 mm) Gap

Espace de 1/16" (2 mm) –

1/8" (3 mm)

Separación de 1/16" (2 mm) –

1/8" (3 mm)

1115561-2-A 8 Kohler Co.

Entretien – Ajustement de l’écartement

Si la chasse des WC ne se déclenche pas, le dégagement entre l’actionneur et le bras du

plongeur nécessite peut être un réajustement.

Réactivation

S’assurer que la poignée du levier de déclenchement est installée et que l’écrou du

levier de déclenchement est serré. Le ﬁletage est sur la gauche; tourner dans le

sens inverse des aiguilles d’une montre pour serrer.

S’assurer que l’alimentation d’eau soit ouverte et que l’eau ait cessé de couler

dans les WC

Dévisser la vis de retenue, puis tourner l’actionneur jusqu’à ce qu’il y ait un

espace de 1/16″(2 mm) à 1/8″(3 mm) entre l’actionneur et le bras du plongeur.

Tourner l’actionneur vers la droite pour augmenter l’espace.

Resserrer la vis de retenue après que l’écartement soit correctement ajusté.

NOTICE: Un déréglage du dégagement peut être à l’origine d’une fuite dans la

cuvette des WC due à une mauvaise étanchéité du plongeur. Cette condition peut

causer un débit d’eau continu. Si le problème n’est pas corrigé après l’ajustement, se

reporter à la section de dépannage.

Servicio - Ajuste la separación

Si el inodoro no funciona, es posible que se deba reajustar la separación entre el

accionador y el brazo del émbolo.

Restablecer

Veriﬁque que la manija de la palanca de descarga esté instalada, y que la tuerca de

la palanca de descarga esté apretada. Esta tuerca lleva la rosca hacia la izquierda;

gire hacia la izquierda para apretar.

Veriﬁque que el suministro de agua esté abierto y que el agua de la línea de

suministro haya dejado de ﬂuir al inodoro.

Aﬂoje el tornillo de ﬁjación, luego gire el accionador hasta que haya una

separación de 1/16″(2 mm) - 1/8″(3 mm) entre el accionador y el brazo del

émbolo. Gire el accionador hacia la derecha para aumentar la separación.

Vuelva a apretar el tornillo de ﬁjación después de ajustada correctamente la

separación.

AVISO: Si el émbolo no sella correctamente, la pérdida del ajuste de la separación

puede causar fugas hacia la taza del inodoro. Esta circunstancia puede causar un ﬂujo

continuo de agua. Si el problema no se corrige después del ajuste, consulte la ″sección

para resolver problemas″.

Kohler Co. 9 1115561-2-A

Service – Winterize the Toilet

Winterize

Turn off the water at the supply.

Flush the tank. Press the actuator down for approximately one minute to drain the

water from the vessel.

Disconnect the water supply line from the tank.

Remove the supply shank, then drain the water from the tank.

Press the actuator one more time, then pull the actuator up to allow air into the

vessel.

Add recreational-type antifreeze (commonly used in campers, motor homes, and

boats) to the bowl water to prevent freezing.

To restart the toilet, ﬁrst reconnect the water supply line to the toilet. Then turn on

the water supply, and let the system pressurize for at least one minute.

Check for leaks, and retighten any leaking connections.

NOTE: Refer to the Sloan Flushmate

Owner’s Service Manual for more information.

Reactivate

Reconnect the water supply line to the tank. Then turn on the water supply, and

let the system pressurize for at least one minute.

Turn on the water at the supply, then let the system pressurize for at least one

minute.

Check for leaks. If applicable, retighten any leaking connections.

Air Inducer

Inducteur d'air

Inductor de aire

Actuator

Interrupteur

Accionador

Vessel

Cuvette

Recipiente

Screen

Grille

Rejilla

Pressure Regulator

Régulateur de pression

Regulador de presión

Trip Lever

Levier de déclenchement

Palanca de descarga

Supply Hose

Flexible d'alimentation

Manguera de suministro

Overflow Valve

Valve de trop-plein

Válvula de rebosadero

1115561-2-A 10 Kohler Co.

This manual suits for next models

Table of contents

Other Kohler Toilet manuals

Kohler

Kohler K-19796 User manual

Kohler

Kohler K-8298 User manual

Kohler

Kohler REVE K-17183T User manual

Kohler

Kohler Veil Comfort Height Assembly instructions

Kohler

Kohler ADAIR K-8699T User manual

Kohler

Kohler K-8298 User manual

Kohler

Kohler K-3797 Assembly instructions

Kohler

Kohler K-3496 Assembly instructions

Kohler

Kohler K-3451 Assembly instructions

Kohler

Kohler BRAZN K-EX22381T-SL User manual

Kohler

Kohler K-22241K Assembly instructions

Kohler

Kohler K-45363R Assembly instructions

Kohler

Kohler JULY S-TRAP K-28866T-S User manual

Kohler

Kohler K-3654 Assembly instructions

Kohler

Kohler VIA K-20629T-BW User manual

Kohler

Kohler VIA K-20629T-BW User manual

Kohler

Kohler K-3608 Assembly instructions

Kohler

Kohler K-4026 Assembly instructions

Kohler

Kohler EIR K-77798T-0 Assembly instructions

Kohler

Kohler K-5401X User manual

Kohler

Kohler ADAIR K- 5171T-ITSE User manual

Kohler

Kohler K-4917 Assembly instructions

Kohler

Kohler ESCALE K-24838T-S User manual

Kohler

Kohler K-3900T-2 User manual

Popular Toilet manuals by other brands

Toto

Toto Washlet TCF4911 Series installation guide

Grohe

Grohe Sensia ARENA user manual

Geberit

Geberit AQUACLEAN MERA CLASSIC user manual

Better Bathrooms

Better Bathrooms BUN/BeBa 27555/78725 user manual

American Standard

American Standard CONCEPT Cube TF-2704 installation manual

BIOLAN

BIOLAN ECO Instructions for installation, use and maintenance

Thetford

Thetford C260 Series user manual

KELISS

KELISS T162A Series instruction manual

BIOLAN

BIOLAN GARDEN TOILET Instructions for installation, use and maintenance

washloo

washloo Prestige user manual

JABSCO

JABSCO 37010 Series quick start guide

Drive

Drive TSE 150 operating instructions

Olympia

Olympia EPOQUE 69209 Installation and Maintenance

GSi

GSi TRACCIA 691711 installation instructions

DENCK

DENCK PURE-D user manual

Silent Venus

Silent Venus SVP600 Installation & maintenance

InBe

InBe IB/04.06050 installation instructions

Swiss Madison

Swiss Madison Carré SM-1T264 installation instructions
